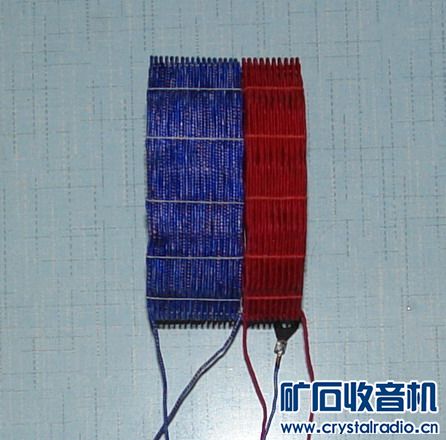

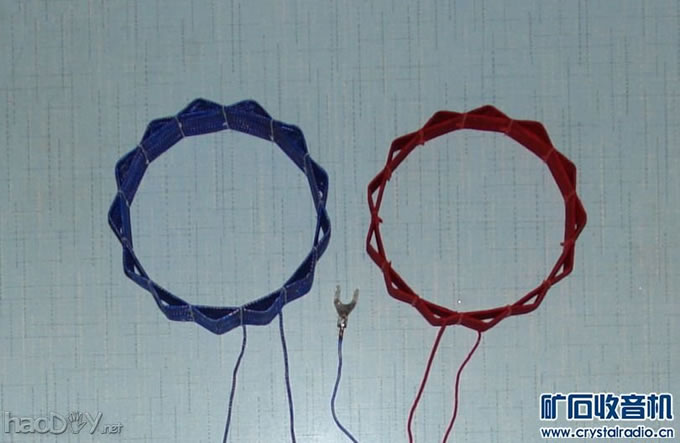

主振线圈L1使用0.04X660里兹线采取+1-1方法绕制，直径130mm。蓝色线圈34匝，红色线圈20匝，电感量332uH，Q值在800KHz时为1008


660花蓝线圈矿石机收音机制作


660花蓝线圈矿石机收音机制作

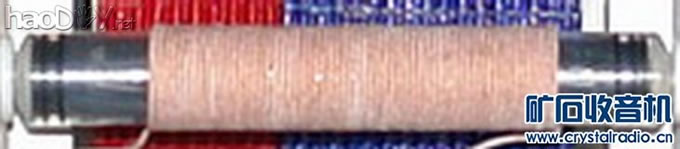

天线线圈L0用0.07X80线绕在5mL注射器针筒上/60匝，内置80mm长中波磁捧一


660花蓝线圈矿石机收音机制作

L2用0.04X175线采用+1-2方法绕在20mL针筒上/60匝


660花蓝线圈矿石机收音机制作

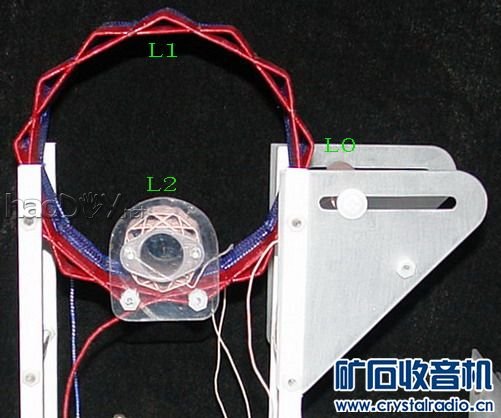

谐振线圈支架用10mmX10mmABS方管制作。穿钉用直径5mm有机玻璃管两端套扣。天线支架用3mm有机玻璃板，然后用砂布打出磨纱效果


660花蓝线圈矿石机收音机制作

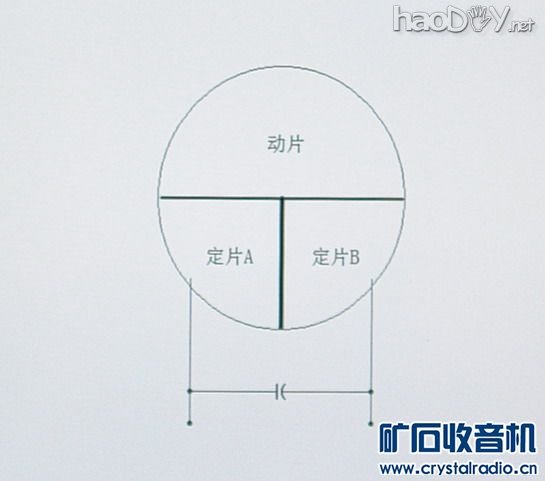

可变电容使用一种廉价的瓷轴、瓷支架三连。它的结构较特殊，容量在6p/40p左右
