忙活几天，终于完工

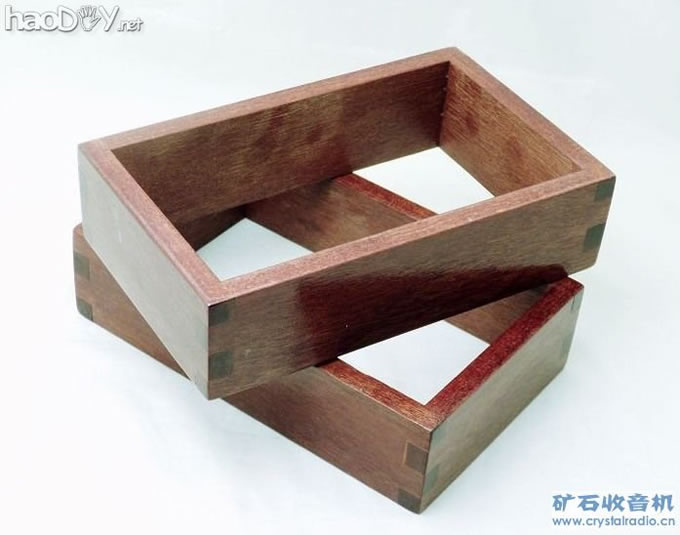

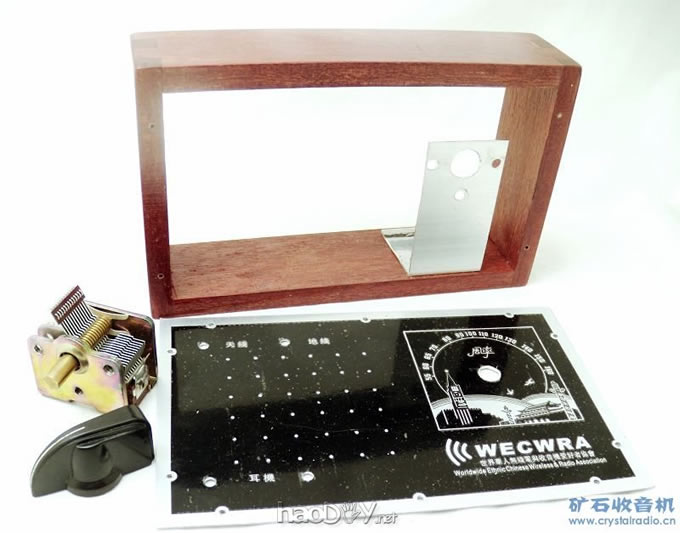

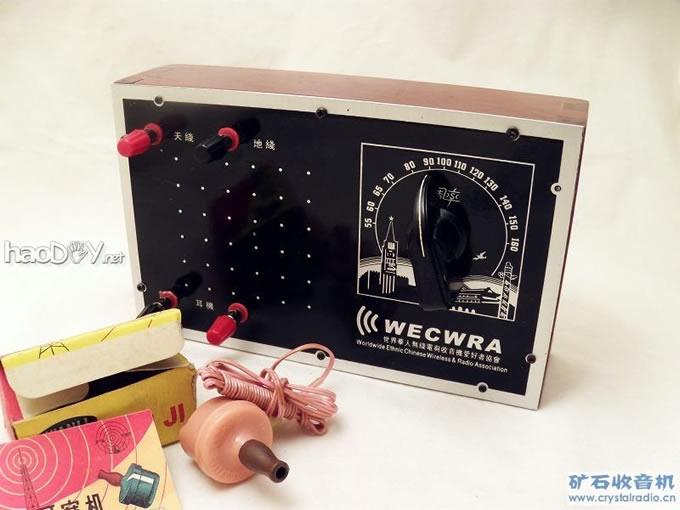

　　上次世华的纪念品＂收音机面板＂，俺有幸得到两块，琢磨着总不能让它们在求是手里闲着吧？这不，为它们专门打造了两块木框
采用空气单连和塘沽线圈的矿石机

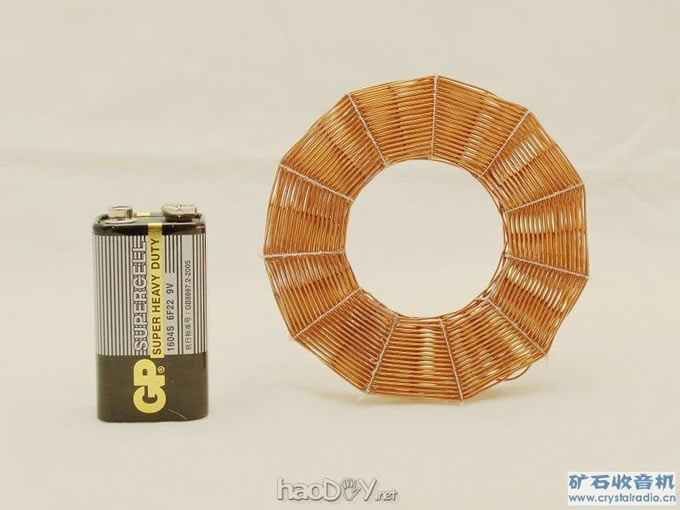

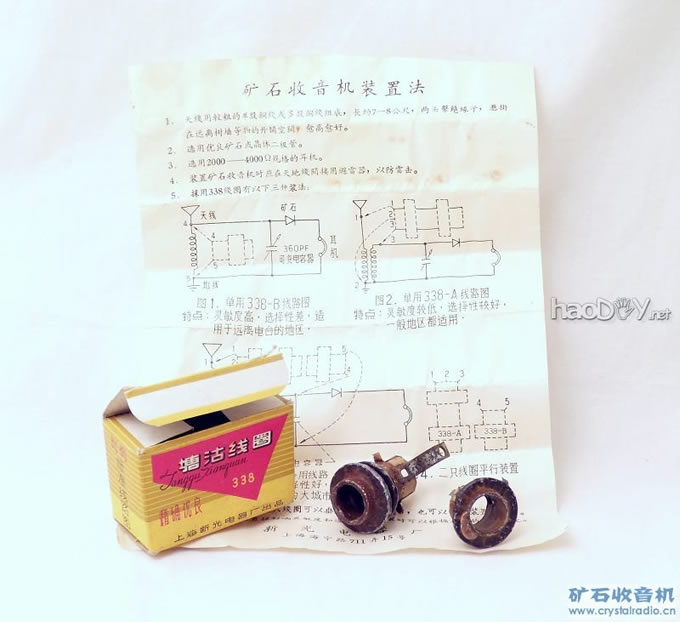

又找出了一个古代的塘沽线圈
采用空气单连和塘沽线圈的矿石机

和一个现代的蛛网线圈
采用空气单连和塘沽线圈的矿石机

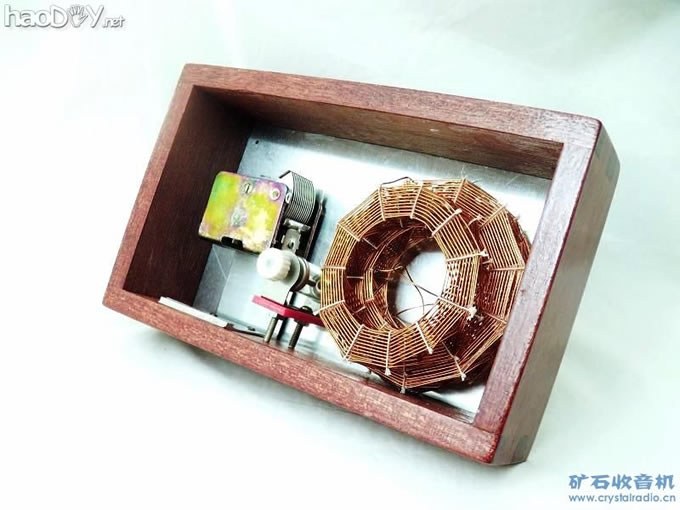

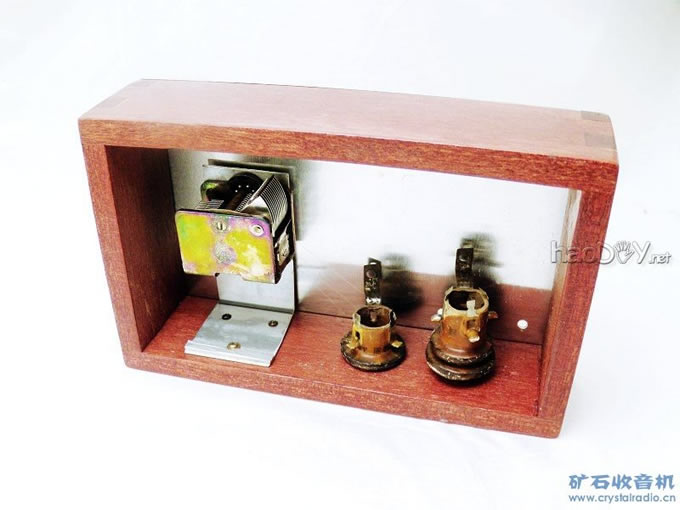

看看两个线圈摆好后的效果吧：
采用空气单连和塘沽线圈的矿石机

先搭上线路试了试，因为收音机的面板是铝板的，蛛网线圈在里面的接收效果反而不好，只好做罢．

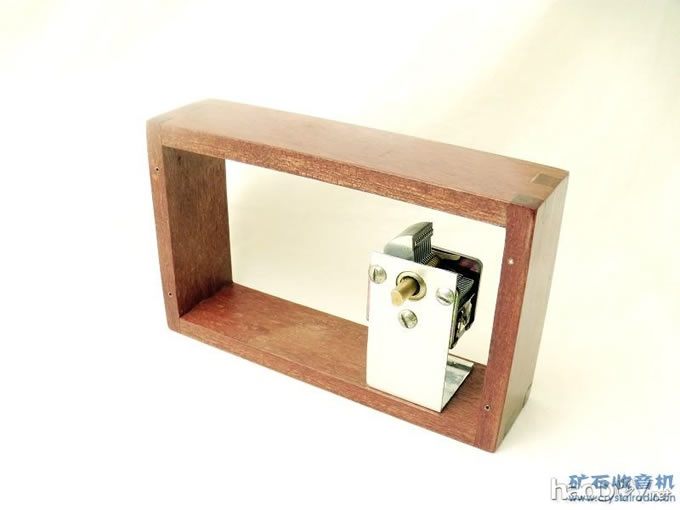

单连的固定孔在前面，看了半天，总没有理由在前面板上打上孔、固定单连吧？灵机一动，找了块铝型材的边角料，用手锯切了一块做个固定板
采用空气单连和塘沽线圈的矿石机

装上单连，怎么样？还像那么回事儿吧？
采用空气单连和塘沽线圈的矿石机

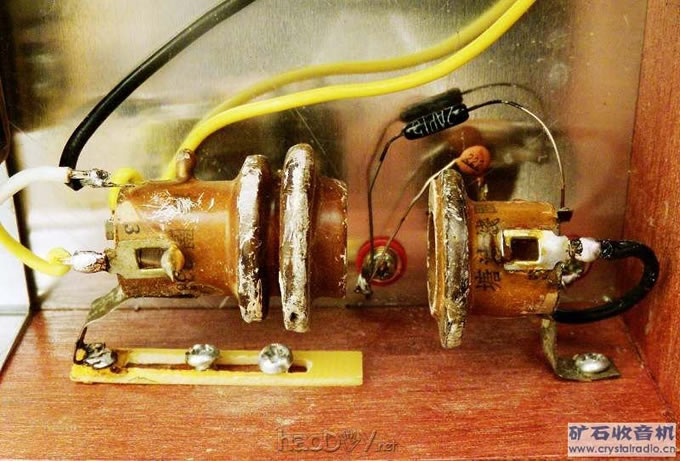

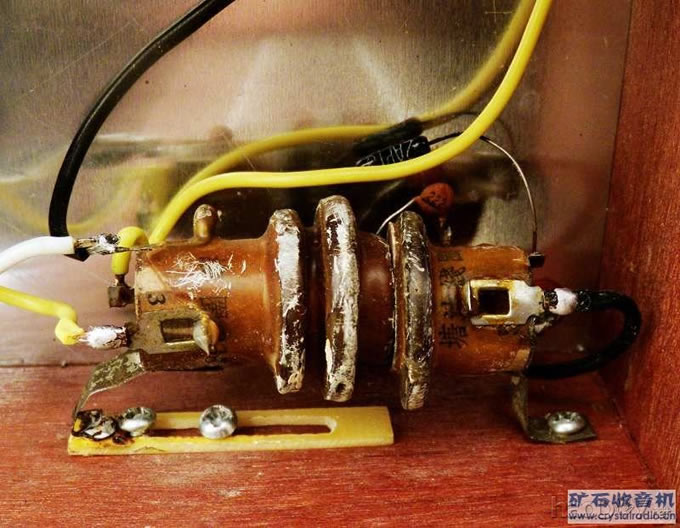

线圈也固定好

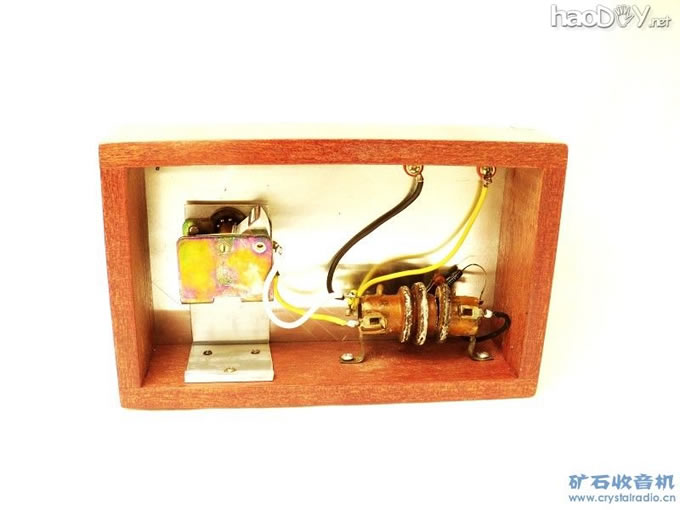

线路倒是简单，一会儿焊好（其实不如说是连好）
采用空气单连和塘沽线圈的矿石机

吼吼，鸡鸡蛋生了！

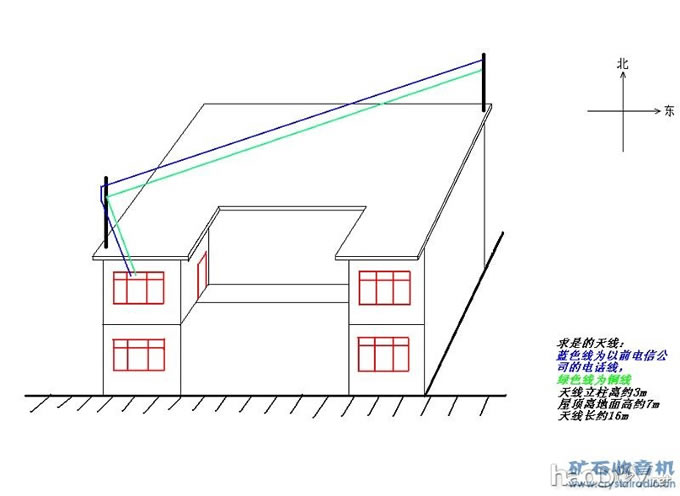

顺便再说说俺的天线

收听效果：
用这付天线，配上俺的这台矿石机，可以满意地收听到好几个台，选择性挺好．灵敏度也有点出乎我的意料，这可能是因为这个线圈的结构，与其说是直筒的线圈，但是看它的截面，更有点儿像＂蜂房＂的意思．
　　　写到这里，忽然想到，四十年前，我买这个线圈装矿机的情景．．．．．．物是人非、青春不在，求是已是奔５的人了．．．．．．

原帖由 燕都ham 于 2010-5-9 05:48 发表

请教！用338A，B两组线圈配用单连怎么接线？谢谢！

兄好!

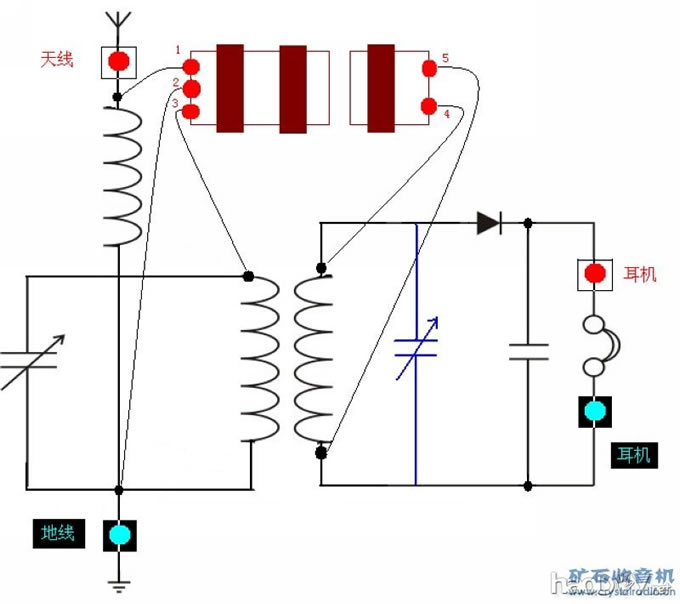

图来了:
采用空气单连和塘沽线圈的矿石机


下载附件

2010-5-9 10:26 上传

如使用双连或在图中绿色处增加一只单联,选择性更好.

增加了调整线圈耦合度的装置
为了减少对线圈的影响，用了一块胶木板，中习挖槽一端铆一个铜铆钉，把线圈Ａ焊在铜铆钉上，再．．．．．．
各位自己亲自看图吧
调整装置
采用空气单连和塘沽线圈的矿石机

松耦合时：

紧耦合时


下载附件

2010-5-10 14:29 上传
