在 http://www.schmarder.com/radios/misc-stuff/piezophones.htm 这个网站里看到用压电晶体元件自制耳机，这种元件通常用于发出音频警告信号。据说用两个 KBT-44SB-1A 元件做成的耳机，是 Sound Powered 舌簧耳机之外的最佳选择，灵敏度很高，但音质不很好，最适合听语言节目。

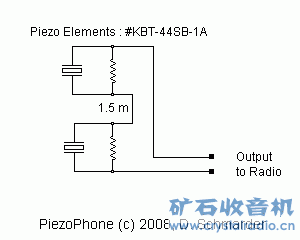

据这个网站的许多无线电爱好者试验，比较好的结果是用两个 KBT-44SB-1A 元件串联，接在 Bogen T725 输出变压器 10 KΩ 的抽头上。如果不用输出变压器，则在此耳机两端并联一个 12 KΩ 电阻。

试验的情况在 http://theradioboard.com/rb/viewtopic.php?t=886 这个论坛有比较详细的讨论。怎样使用的效果最好，和矿石机本身的检波器匹配等问题有关，应该自己试验决定。

我订购了几个 KBT-44SB-1A元件。这里的价格是4 个 $9。在国内也有公司出售
（ http://www.dzsc.com/stock-ic/KBT-44SB-1A.html#Supplier_KBT-44SB-1A ），但需要询问价钱。

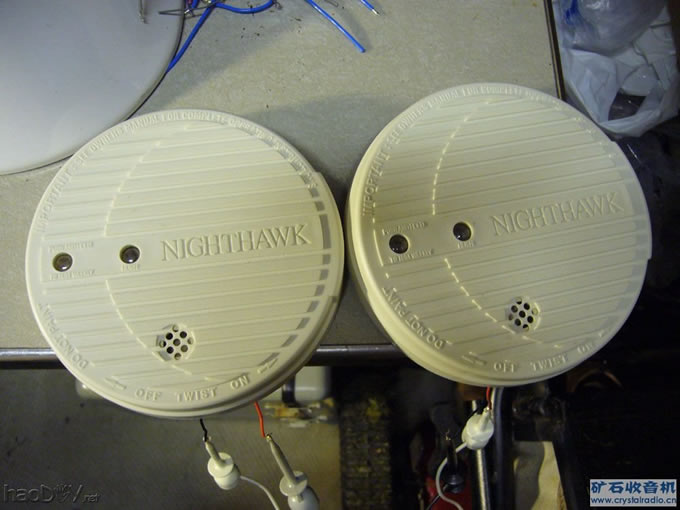

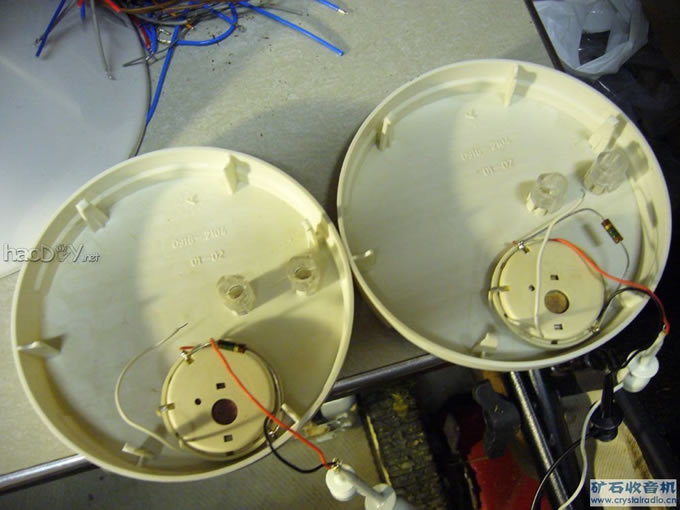

我拆了两个坏的烟雾报警器。发音元件是用胶固定在盖子上的，拆不出来。就在盖子上试验。三条线随便接两线
都有声音，但红、黑两线（一上一下）最大声。接在 Bogen T725 输出变压器的10K、20K 抽头比较好。两个元件
串联，灵敏度和 4400 欧的国产军用耳机差不多，但是声音尖锐，没有较低的频率。

用压电晶体元件自制耳机

如果不用输出变压器，在两端接一个 10K 电阻也可以，但声音小一些。

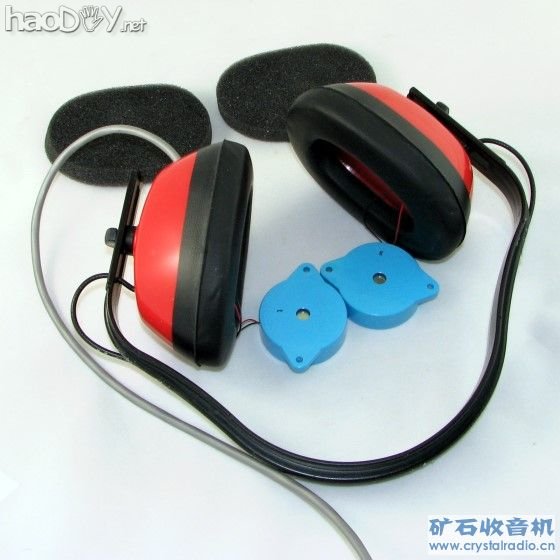

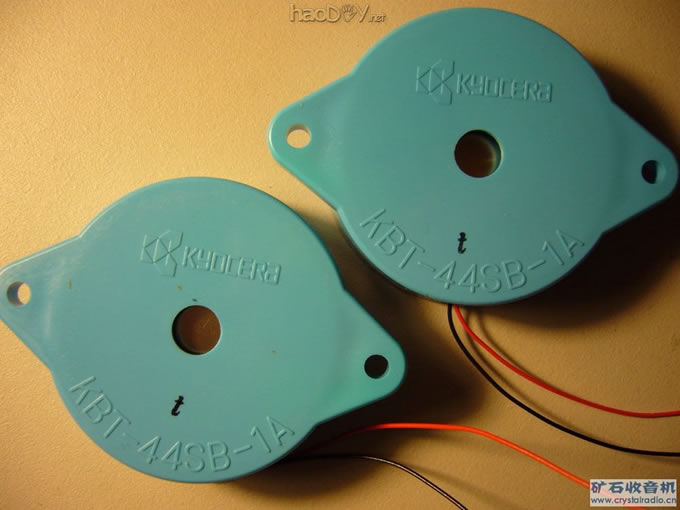

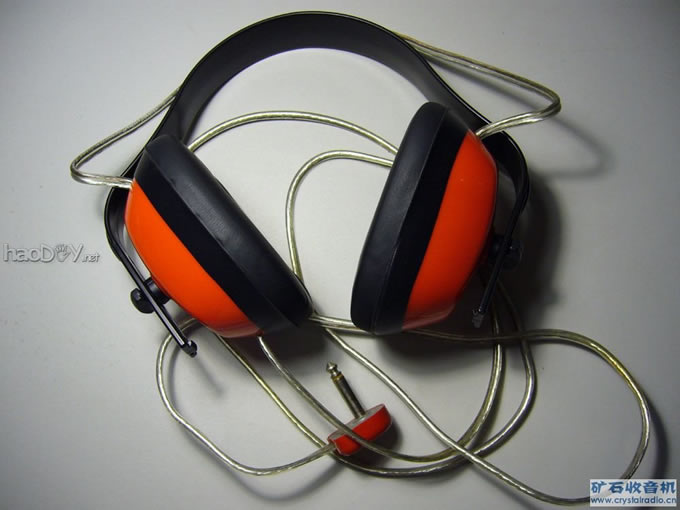

今天收到订购的 KBT-44SB-1A 元件和噪音防护罩。立即按照上述网站介绍的方法安装好试验。声音虽然没有 Sound Powered 耳机那么大，但是灵敏度的确很高，比烟雾报警器的压电晶体好多了。

用压电晶体元件自制耳机

噪音防护罩里面的泡沫衬垫隔音效能太好了，压电晶体放在泡沫衬垫后面，使音量降低了不少。应该在泡沫衬垫中间开一个圆孔减少音量的损失。

详细的制作方法请参考上述的网页，只要看看照片就一目了然。噪音防护罩有很多种类，可以选择你喜欢的款式使用。

效果好不好和所选择的压电晶体元件有很大关系。我用 KBT-44SB-1A 元件比烟雾报警器里面的压电晶体元件好得多。在阻抗匹配比较好的状态下，KBT-44SB-1A 元件的耳机声音比国产 4400 欧军用耳机大，和舌簧式电话听筒（以前在本坛出售过的金黄色听筒元件）差不多，但是与 Sound Powered 耳机比较，仍然相差很远。因此我认为这是代替高阻电磁式耳机的好方法。

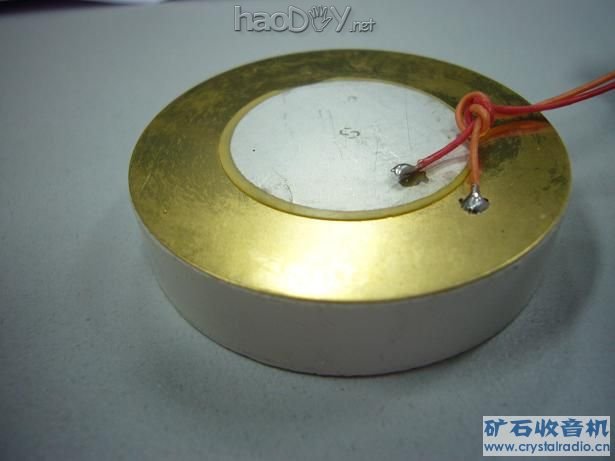

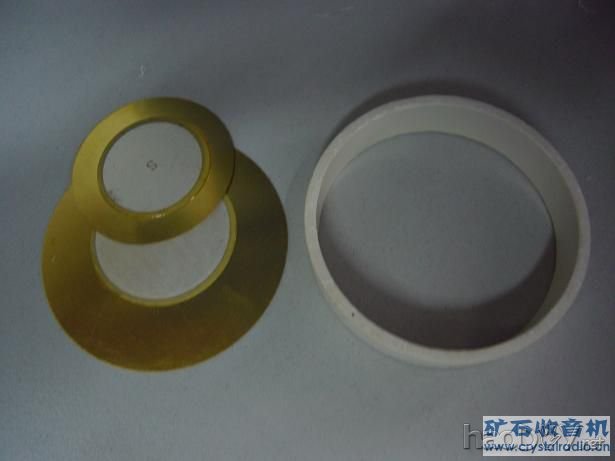

为了压电超2200欧努力。35毫米多次实验，音量音质都不行。不服气，选用50毫米的。
用压电晶体元件自制耳机

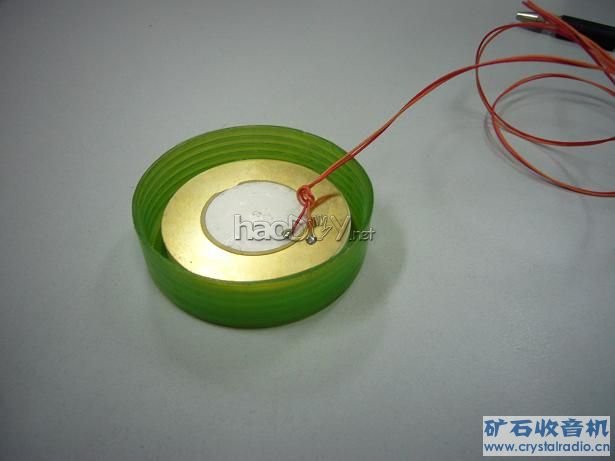

50的没有共鸣腔。用管子对付。
用压电晶体元件自制耳机

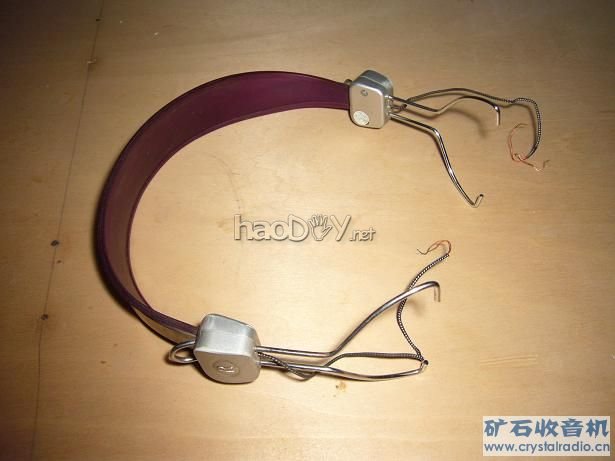

找个架子

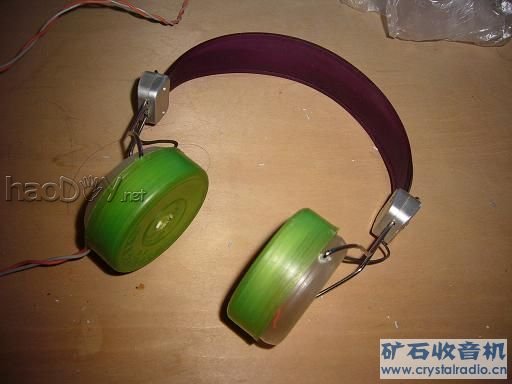

成了，不太0.618.
用压电晶体元件自制耳机


下载附件

2008-6-30 18:18 上传

压电片呈容性，约60000皮，1000赫时阻抗2500欧，先试并后试串，效果相似。
结果很满意。音量音质比35大大改善。比2200相差不多，比2000有明显差距
