自己做的USB电压电流表供电改造+程序升级

时间:2017-07-09 14:47来源:数码之家 作者:2545889167 点击:
上一帖:基于efm32的彩屏蓝牙USB电压电流表,支持QC2.0/QC3.0/MTK快充诱骗,谁说壁虎没有用?|http://bbs.mydigit.cn/read.php?tid=1825596再焊接个USB电压电流表|http://bbs.mydigit.cn/read.php?tid=1881373 之前做了个USB电压电流表但是在设计的时候,没有
上一帖:
基于efm32的彩屏蓝牙USB电压电流表,支持QC2.0/QC3.0/MTK快充诱骗,谁说壁虎没有用?|http://bbs.mydigit.cn/read.php?tid=1825596
再焊接个USB电压电流表|http://bbs.mydigit.cn/read.php?tid=1881373

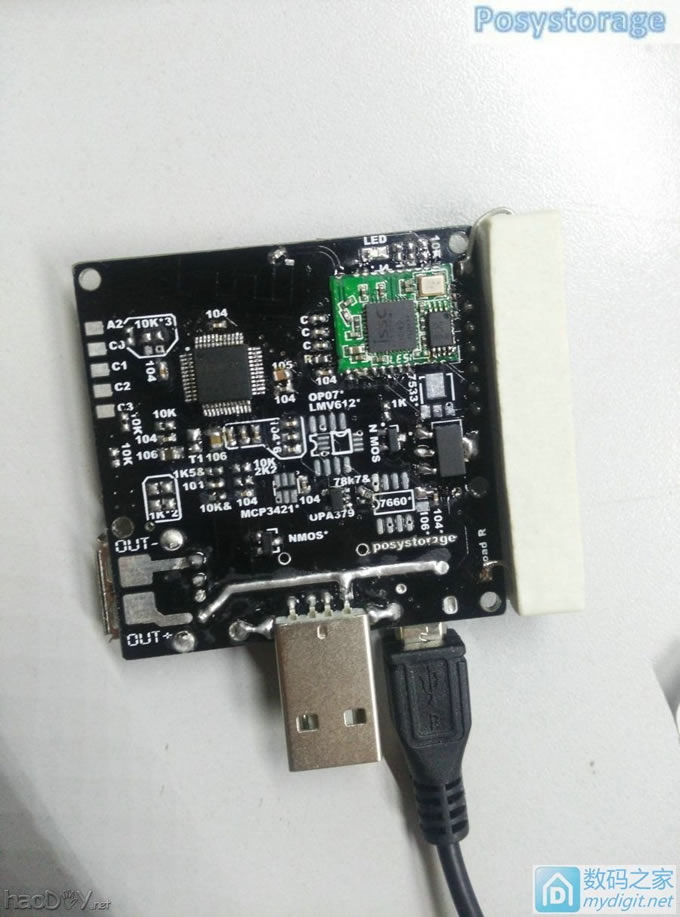

之前做了个USB电压电流表
但是在设计的时候,没有考虑的太周全,表自身的供电使用了ams1117-3.3这个坑爹货。
这样就造成了坑爹的问题。从测量源取点的时候,供电范围相当的窄,只有4.5-12V的样子
低于4.5V,AMS1117的压降太大,导致单片机端的电压不足3.3V,系统宕机
高于12V以后。压差达到10V左右,表自身因为有蓝牙,耗电不小在40ma的样子,那么AMS1117上就要承受0.4W以上的发热
再加上国产1117质量令人堪忧。超过12V以后很容易直接导致1117爆炸,然后高压直通后面的设备,最后全版芯片烧毁报废
因为1117的问题全版烧毁的坛友,我听说的已经有3位了
自己做的USB电压电流表供电改造+程序升级
于是寻思着改造下供电。
目标供电范围 3.6V-24V都要能正常输出3.3V 70mA(电流2倍于耗电,保险)
那么,显而易见是排除线性稳压之类的芯片了。目标转向DCDC
但是一般的DCDC芯片启动电压都是在4.2V及以上的,
有些DCDC芯片又是耐压不够,
还有些又是最小压降太大(占空比不能100%)。
这个要求很严苛,我找了好久都没找到合适的芯片。

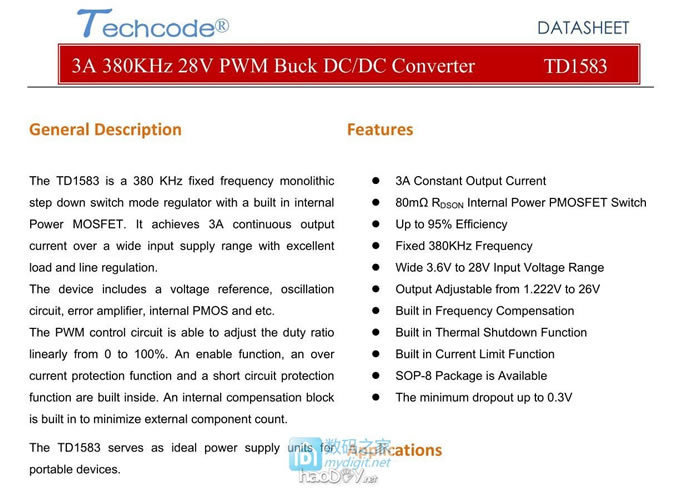

终于在前不久,找到了一款神器TD1583
3.6V-28V供电范围,0-100%占空比
简直是神器,有木有
自己做的USB电压电流表供电改造+程序升级
这玩意儿常规电子店不怎么有卖
找了好几家才找到

于是开工改造

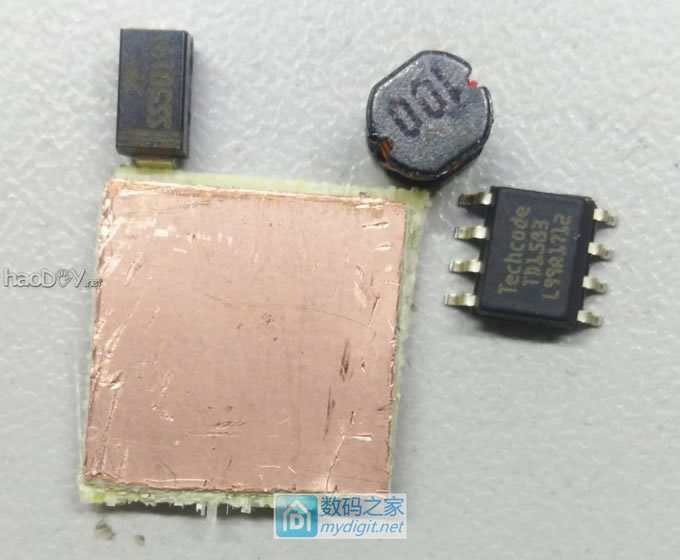

首先备料(ss14肖特基,10uh工字电感,体积很小,td1583,一小片覆铜板)
因为u表后面空闲面积本来就很小,所以板子必须弄的很小,所以剪的覆铜板很小
自己做的USB电压电流表供电改造+程序升级

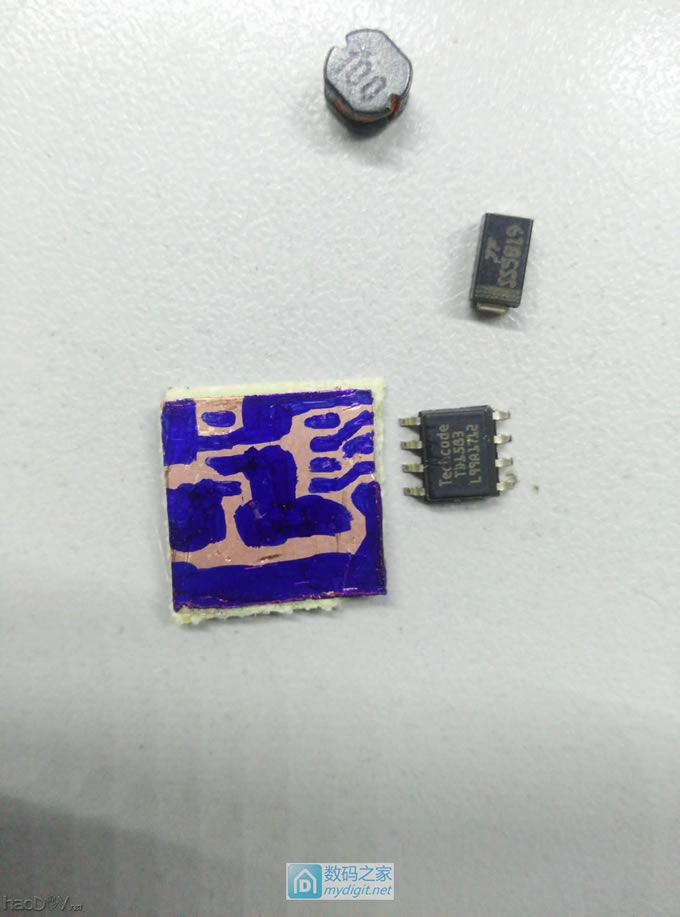

记号笔画线法
自己做的USB电压电流表供电改造+程序升级

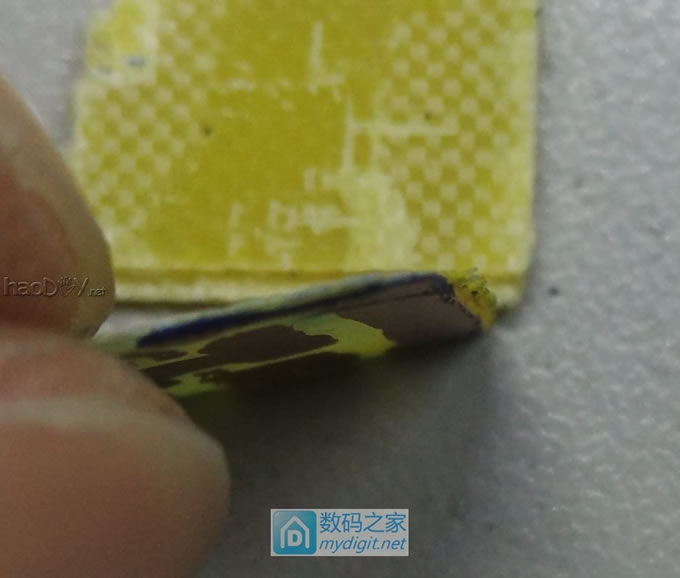

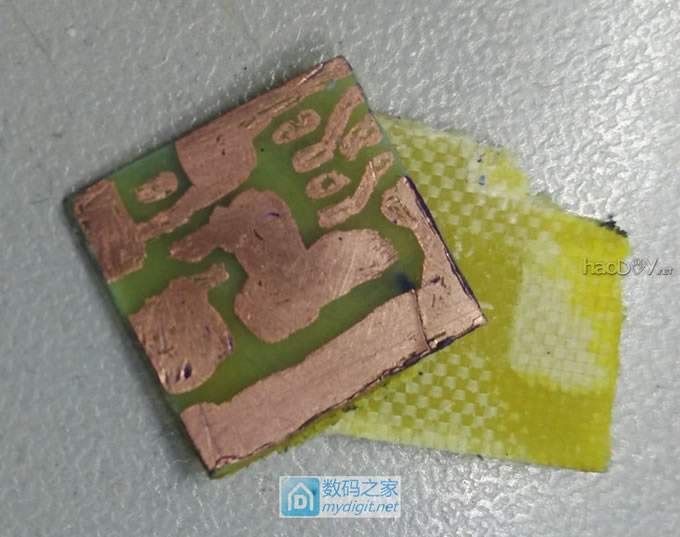

腐蚀完成。因为嫌板子太厚,所以顺手吧板子撕开一层丢掉
自己做的USB电压电流表供电改造+程序升级
这样就非常薄了嘛
自己做的USB电压电流表供电改造+程序升级

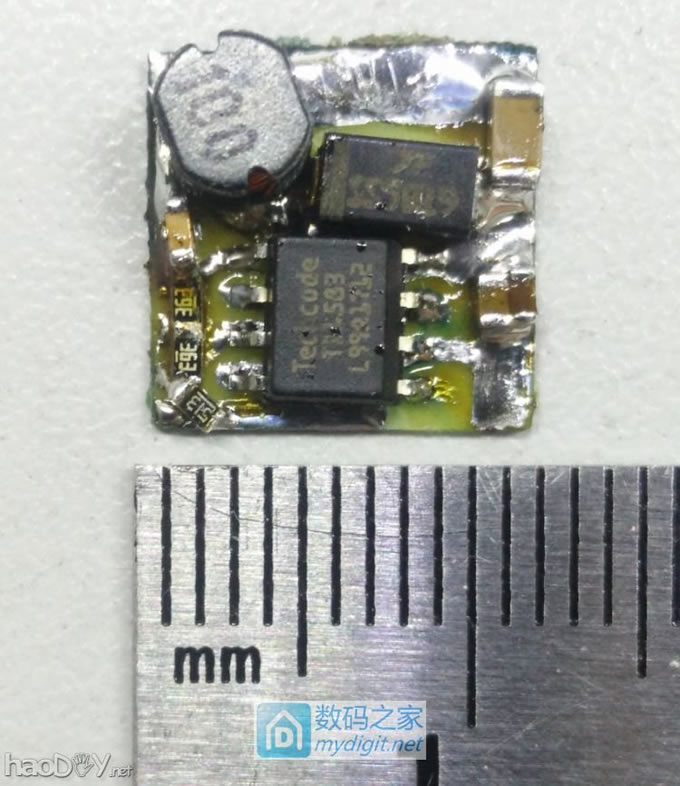

焊接,没啥好说的。
这个面积应该是极限了
自己做的USB电压电流表供电改造+程序升级

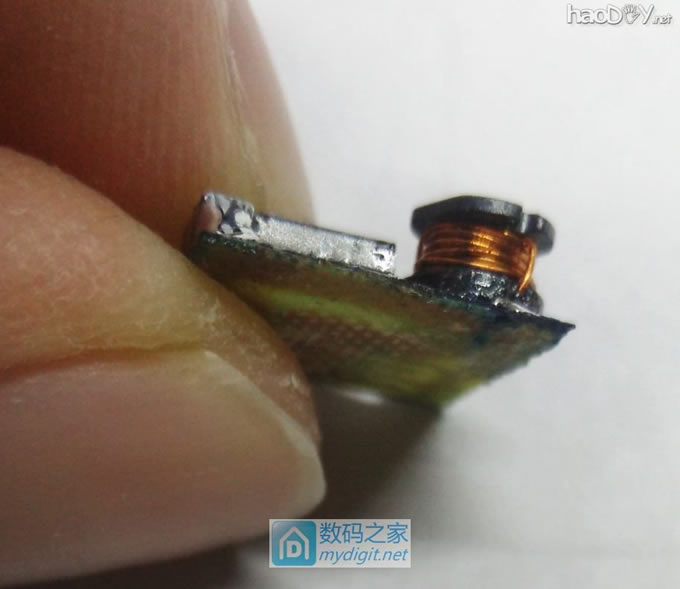

侧面看
自己做的USB电压电流表供电改造+程序升级
上电实验
请忽略数控电源输出电流示数为0的问题。因为没过电流取样电路接的线(图方便)

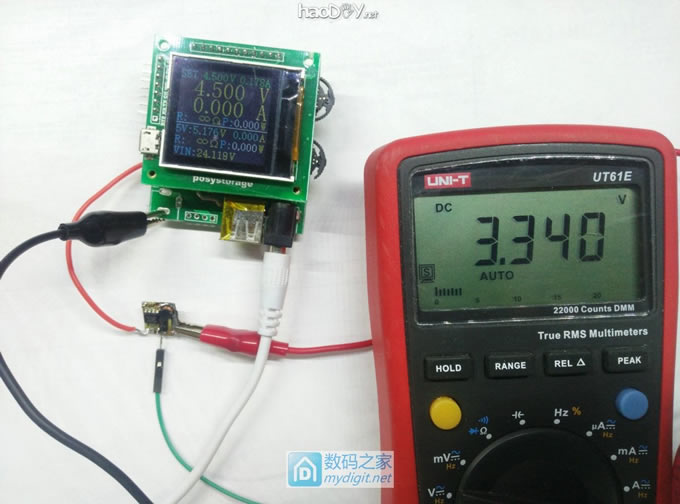

4.5V输出,输出3.340V
自己做的USB电压电流表供电改造+程序升级
3.49V输入,输出正常
自己做的USB电压电流表供电改造+程序升级

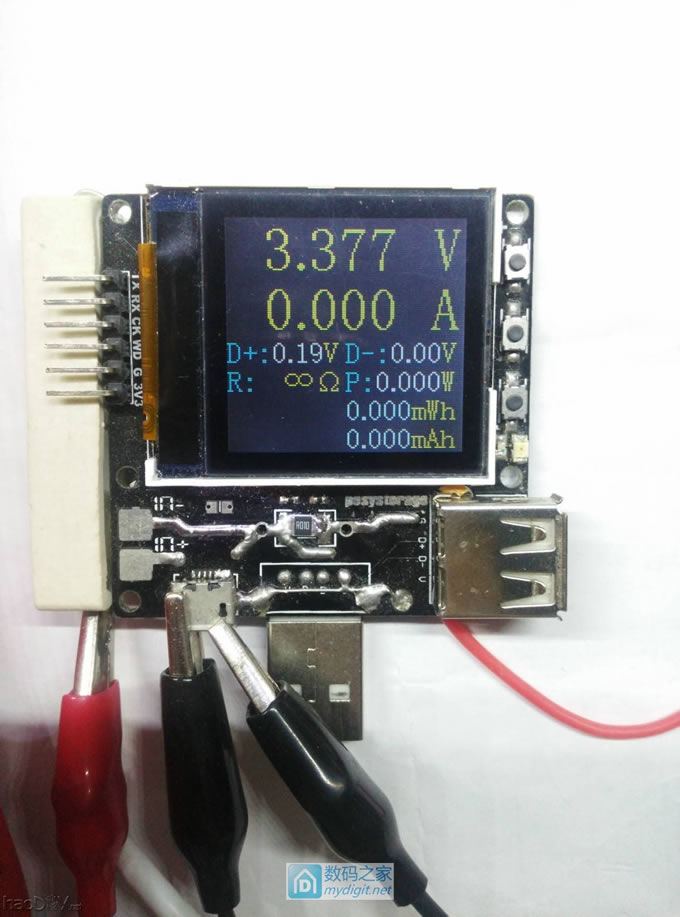

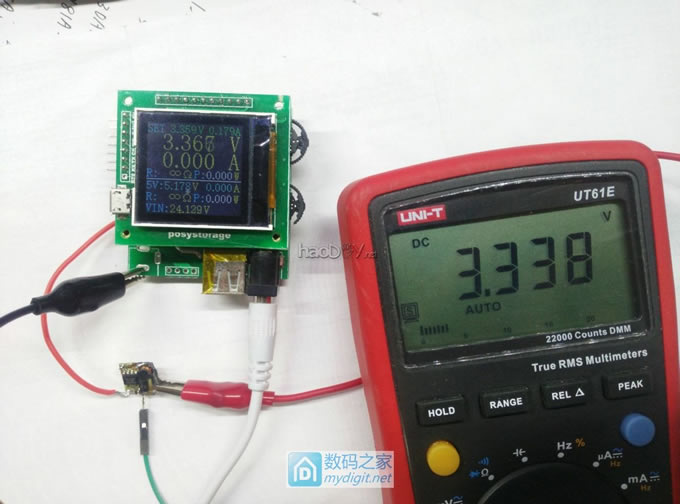

3.367V输入,输出正常。从这里开始,输入再低,输出开始降了
而且这个供电电压,是可以直接冷启动的。标称3.6V,实际3.4V也能跑,还能冷启动。简直神器
自己做的USB电压电流表供电改造+程序升级

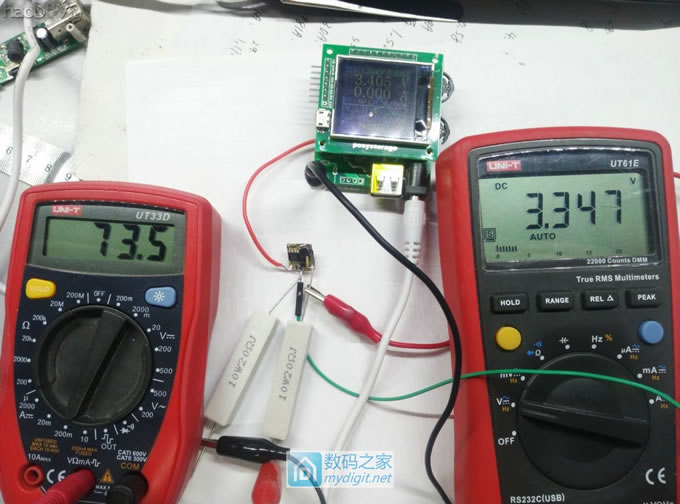

带载70+ma,正常
自己做的USB电压电流表供电改造+程序升级

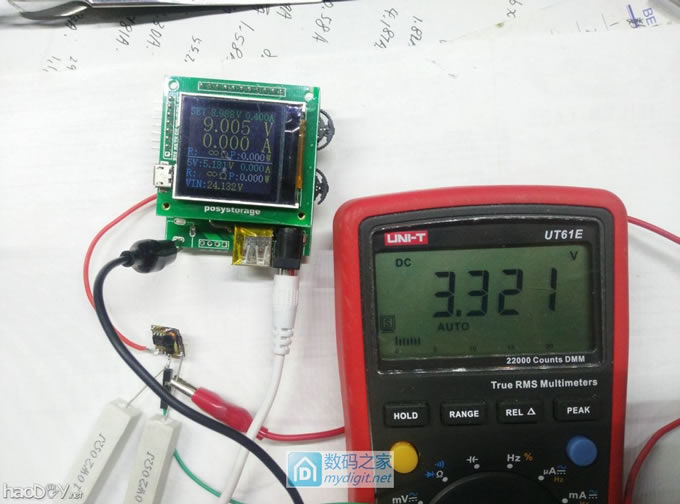

9V输入 输出正常。这是快充电压之一
自己做的USB电压电流表供电改造+程序升级

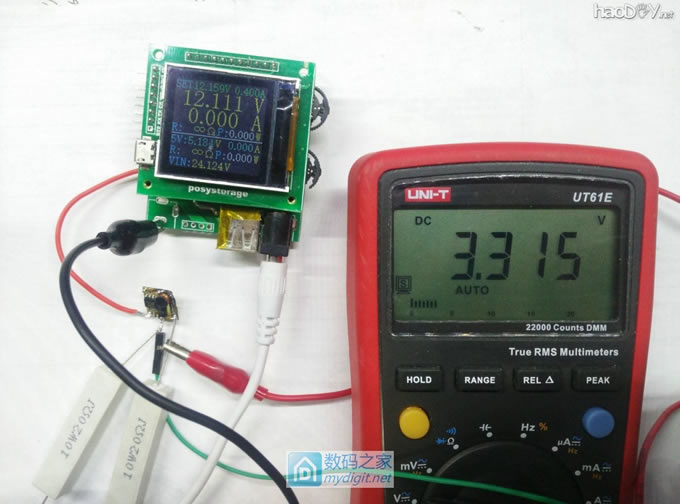

12V输入 输出正常。这是快充电压之一
自己做的USB电压电流表供电改造+程序升级

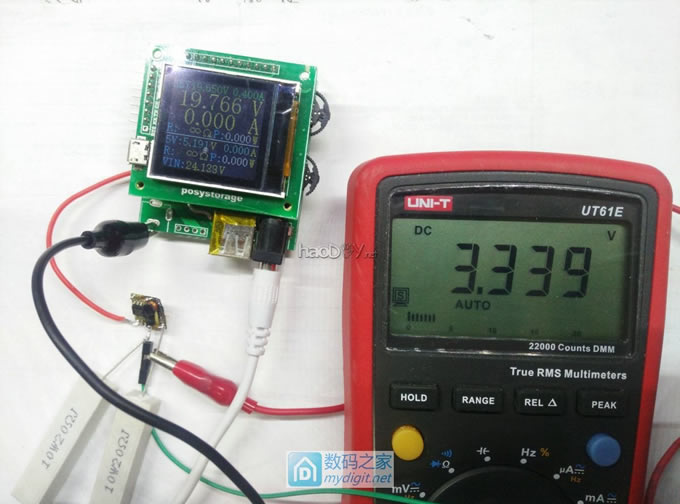

19.7V输入 输出正常。这是笔记本电源电压
自己做的USB电压电流表供电改造+程序升级

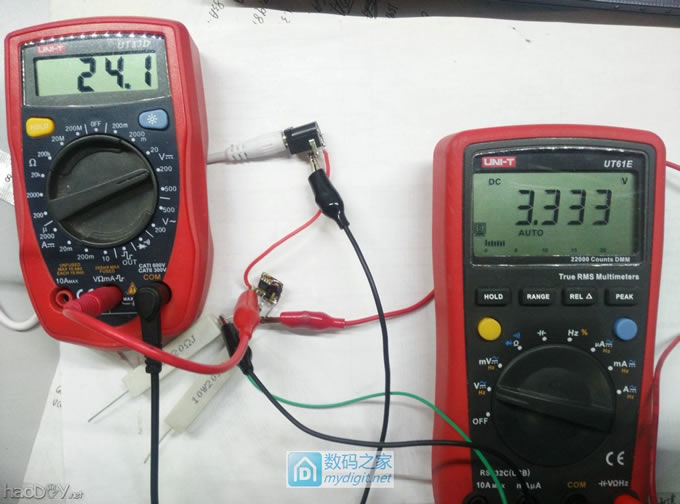

最后直接接24V,没问题
自己做的USB电压电流表供电改造+程序升级
楼下继续。欢迎砸m。

继续

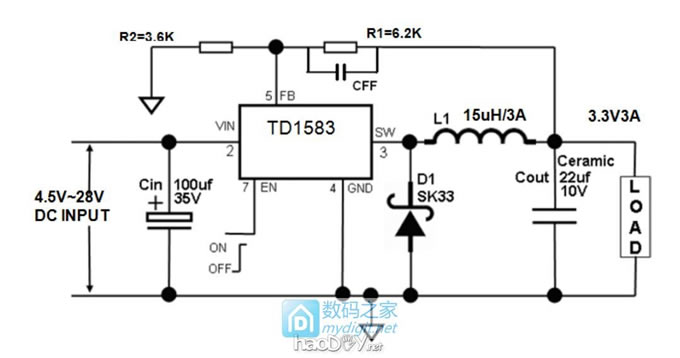

补个TD1583的应用电路图
图上R1我取62K,R2=36k,CFF取470pf,电感取10uh。
自己做的USB电压电流表供电改造+程序升级
低电流应用,效率没什么讨论意义,效率肯定不高。但是比线性稳压高就是了。
开始改造

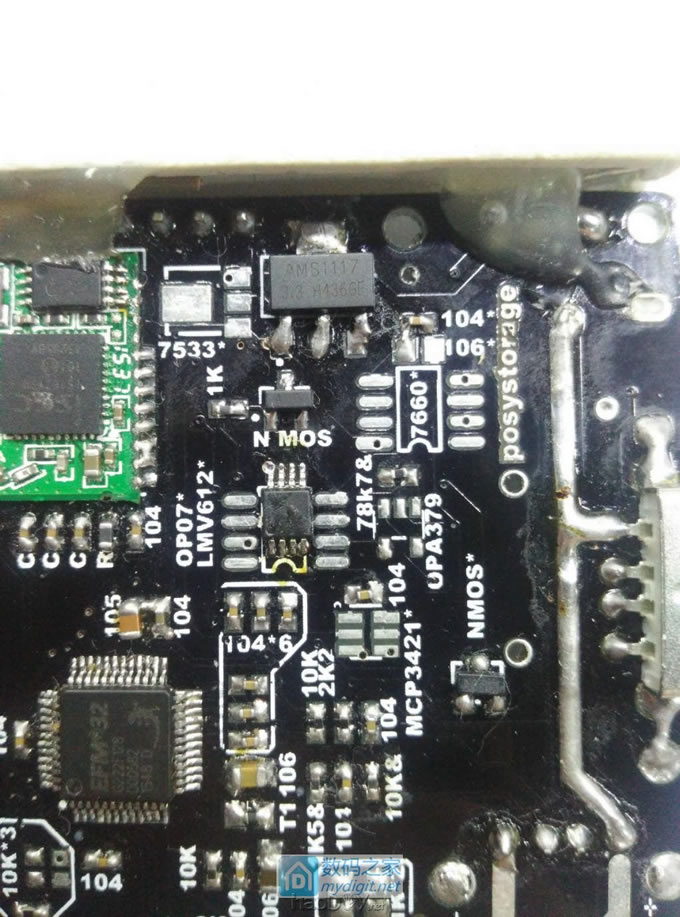

原来装的AMS1117需要拆掉
自己做的USB电压电流表供电改造+程序升级

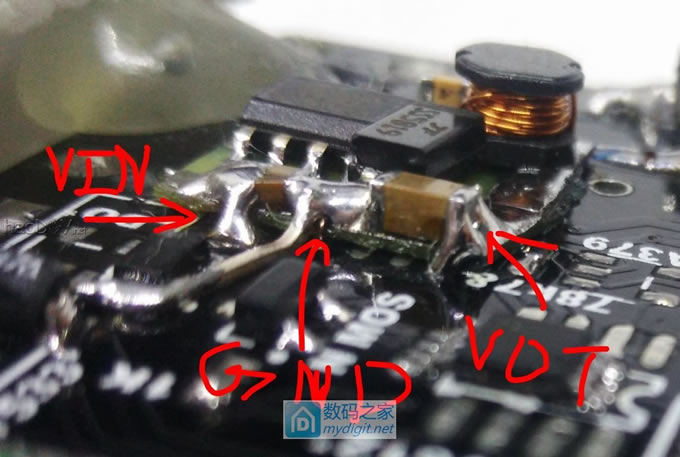

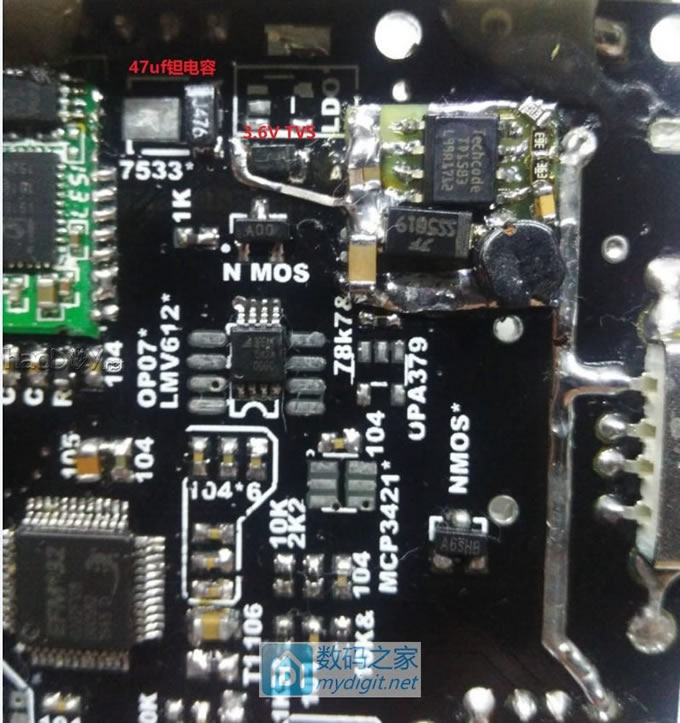

改成这样
设计外挂小板的时候考虑了原版的焊盘位置,所以VIN和VOU是直接靠镀锡连接就行了。GND用个元件引脚飞线一小段
出来dcdc外挂小板,还额外增加了47uf的钽电容和3.6V的tvs做保护
自己做的USB电压电流表供电改造+程序升级
侧面看,长这样
自己做的USB电压电流表供电改造+程序升级
上电测试,木有问题
低压
自己做的USB电压电流表供电改造+程序升级

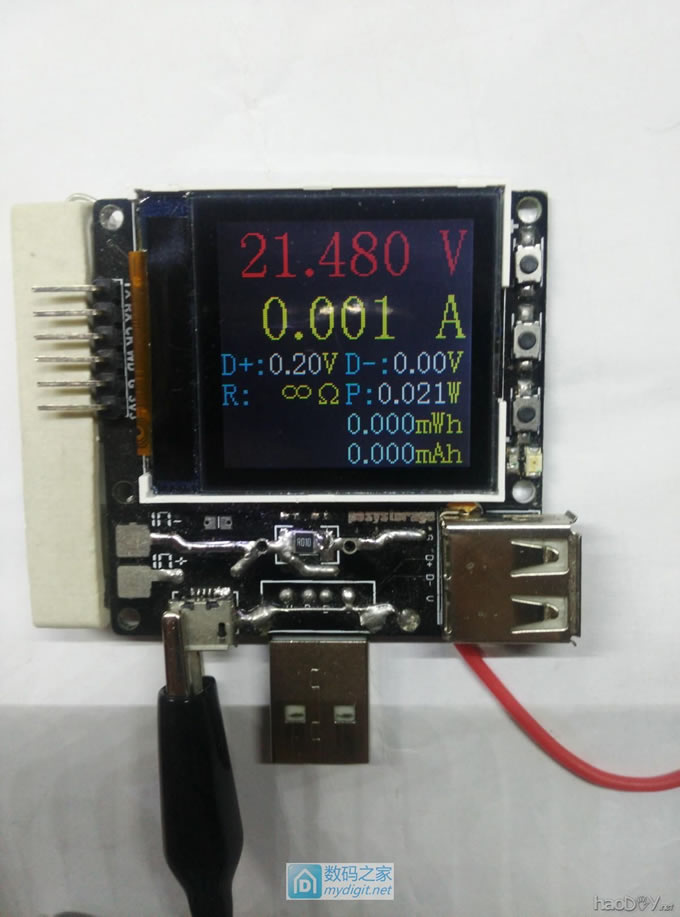

高压同样木有问题。

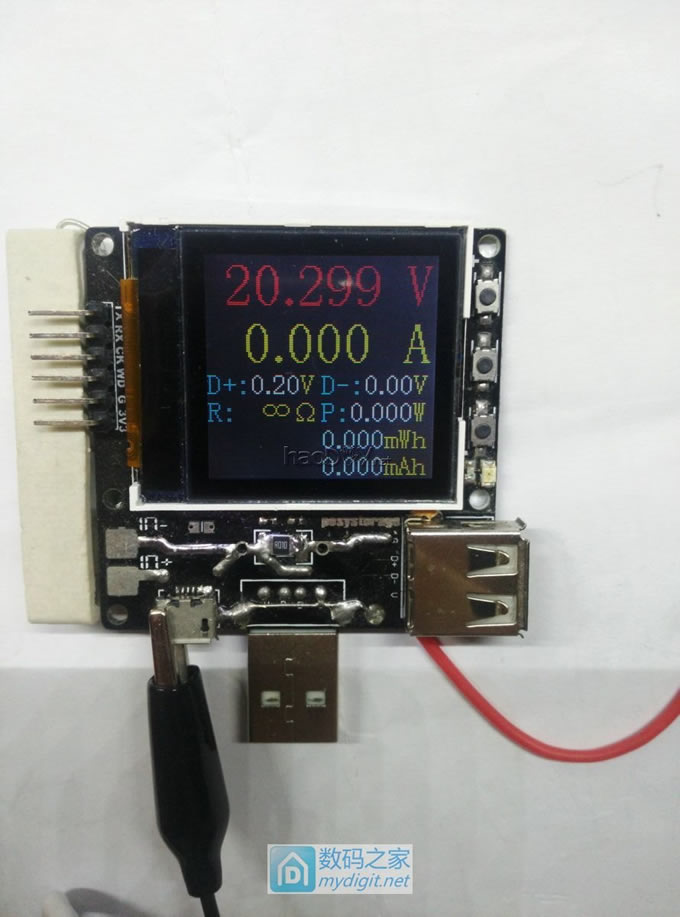

现在到量程限制了
自己做的USB电压电流表供电改造+程序升级
自己做的USB电压电流表供电改造+程序升级
改造完以后,测量参数变为:
供电电压范围:3.4V-28V
测量量程0-22V

这楼,是软件升级。
主要改进以下功能:

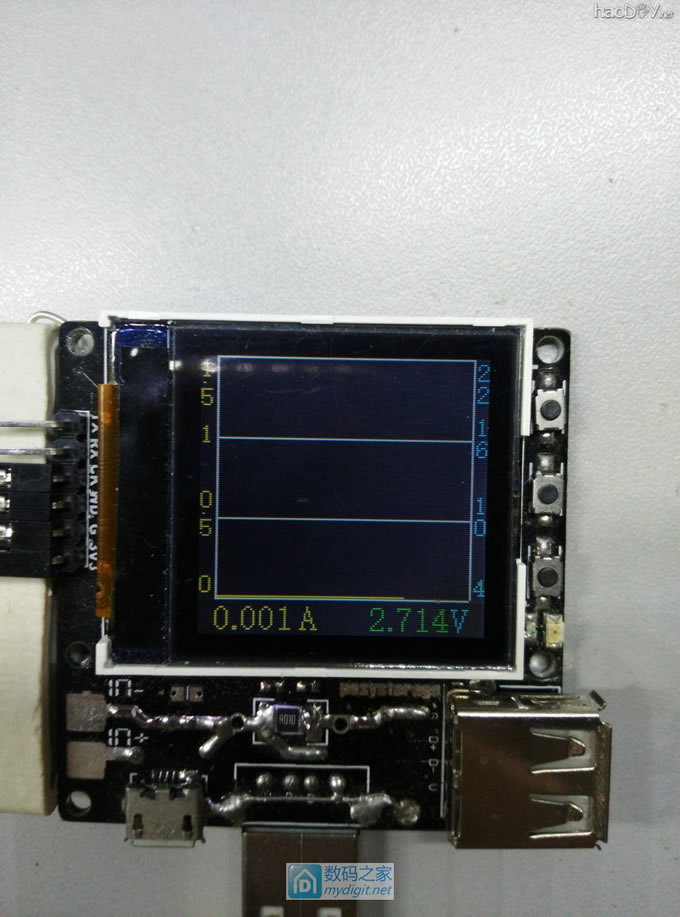

电流电压绘制曲线搞成分段的,方便绘图更精确和方便查看了

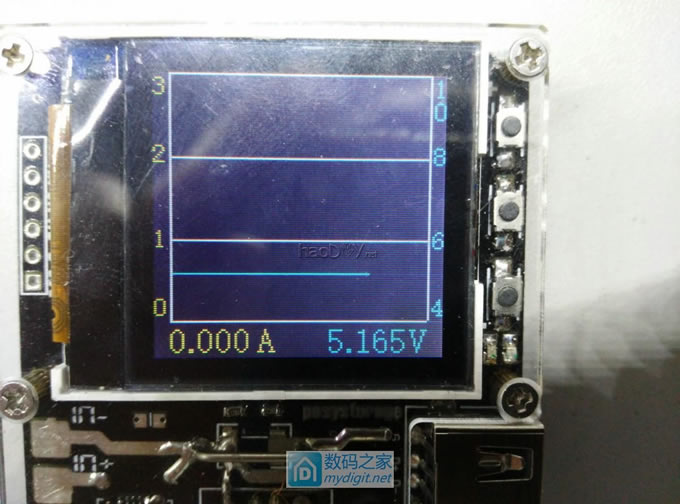

原版是只有一个段。直接就是0-3A 4-10V,超出范围不予绘制
自己做的USB电压电流表供电改造+程序升级
改造完以后
5V档电压范围4-5.5V
自己做的USB电压电流表供电改造+程序升级

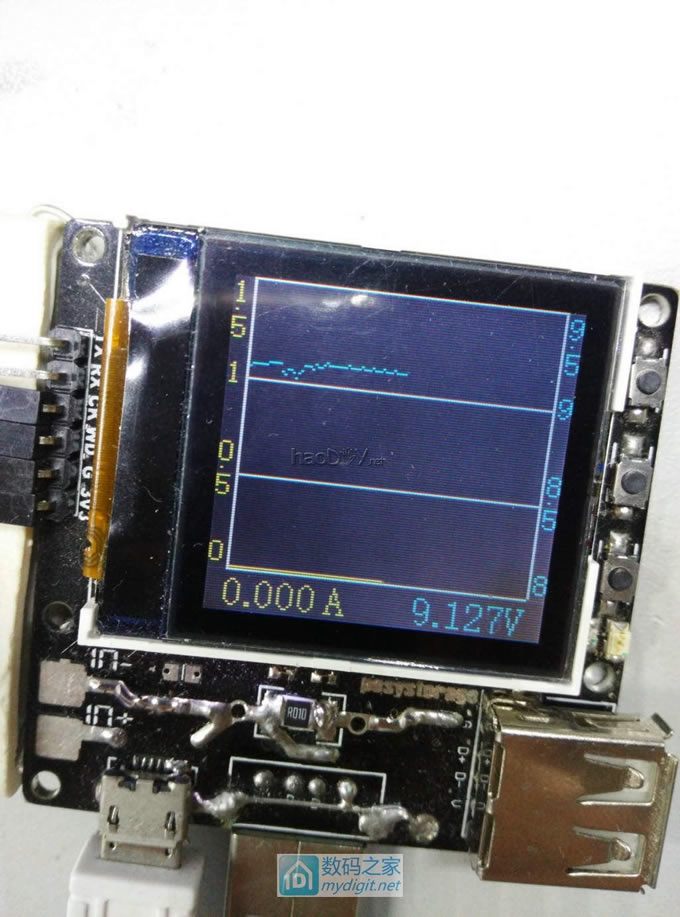

9V档8-9.5V
自己做的USB电压电流表供电改造+程序升级

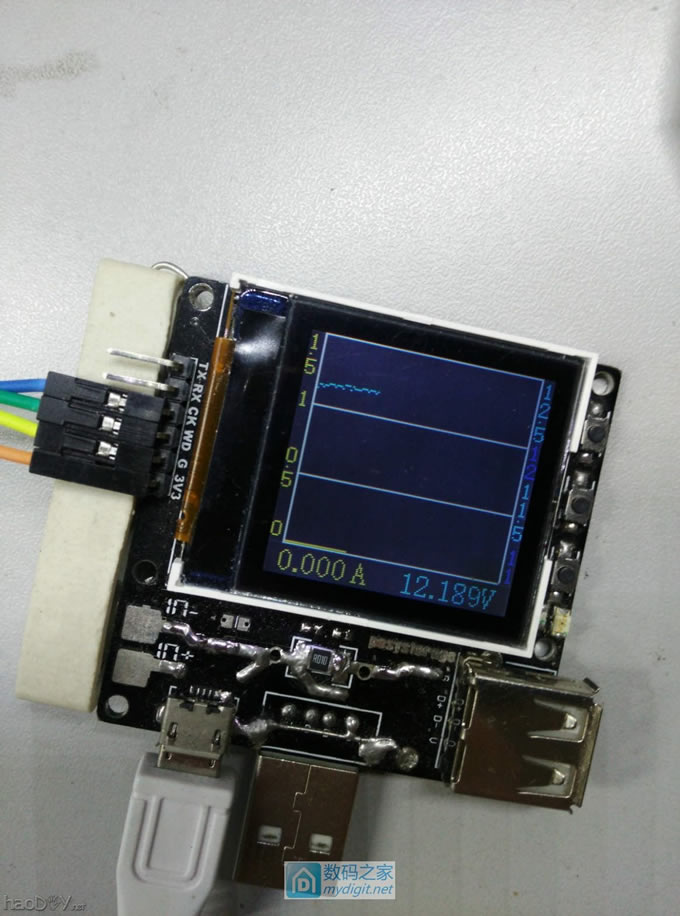

12V档11-12.5V
自己做的USB电压电流表供电改造+程序升级
电流分为0-1.5A档和1.5-3A档
超出以上三个分段的,电压范围是4-22V
自己做的USB电压电流表供电改造+程序升级


使用方法

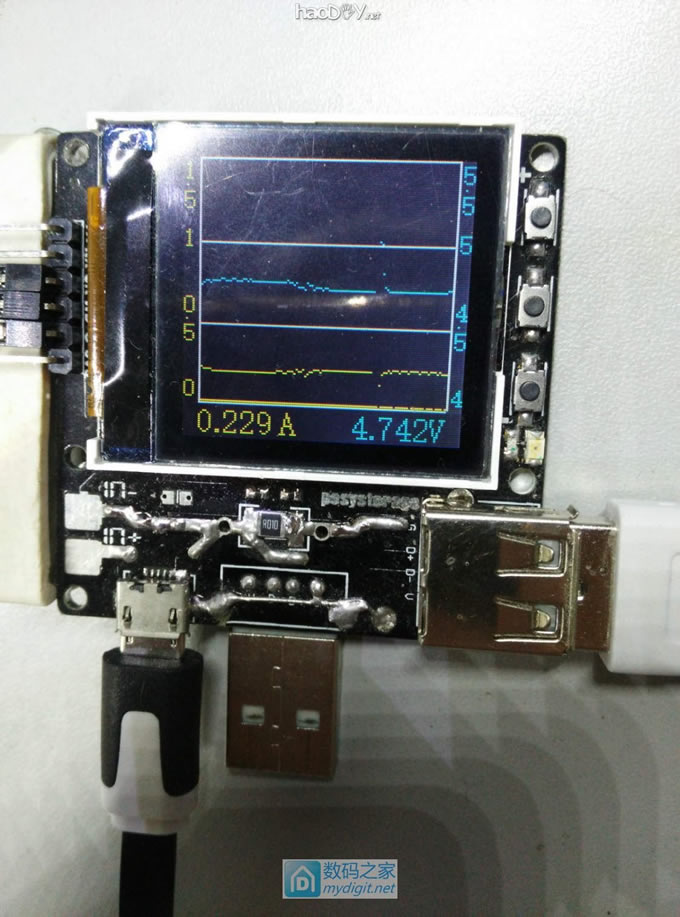

1查看充电设备插接前后的电压变化
自己做的USB电压电流表供电改造+程序升级

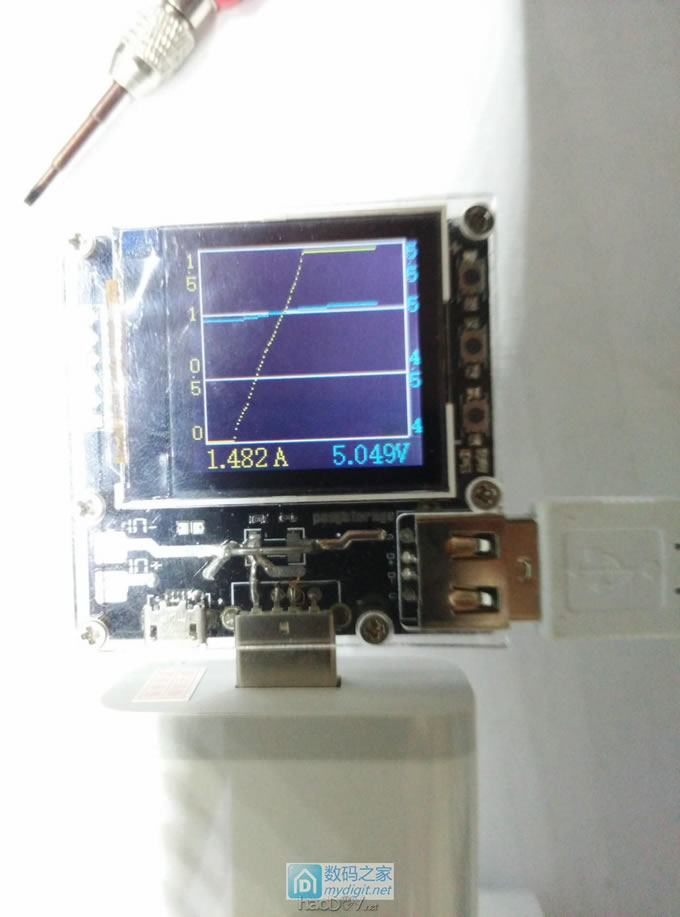

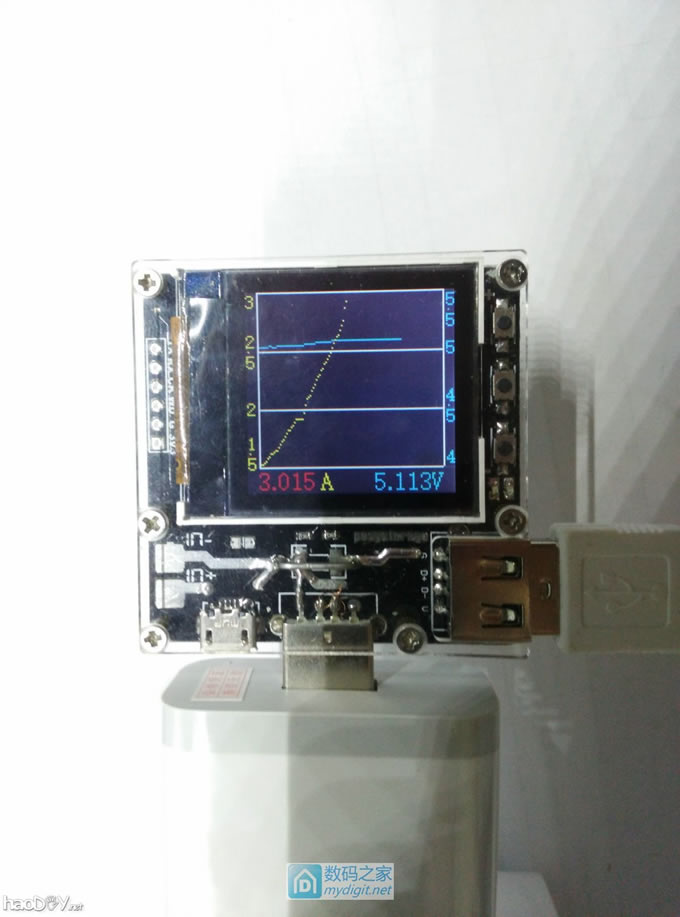

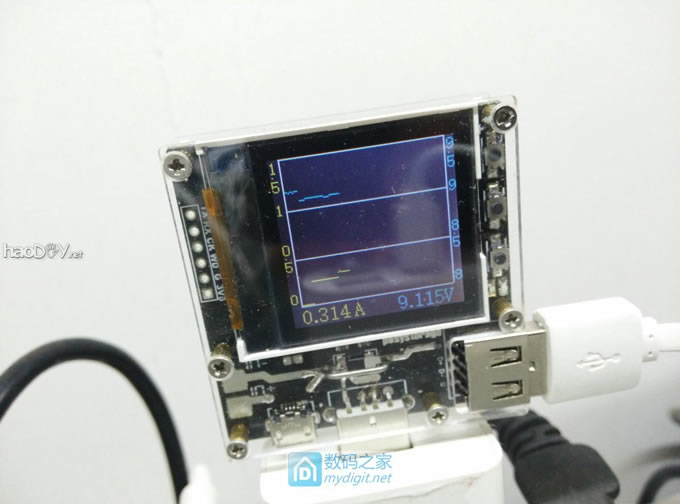

2后面挂一个电子负载,直接调整电流拖着看
可以看到这个充电器是带线补的
自己做的USB电压电流表供电改造+程序升级
而且线补幅度还行
自己做的USB电压电流表供电改造+程序升级
