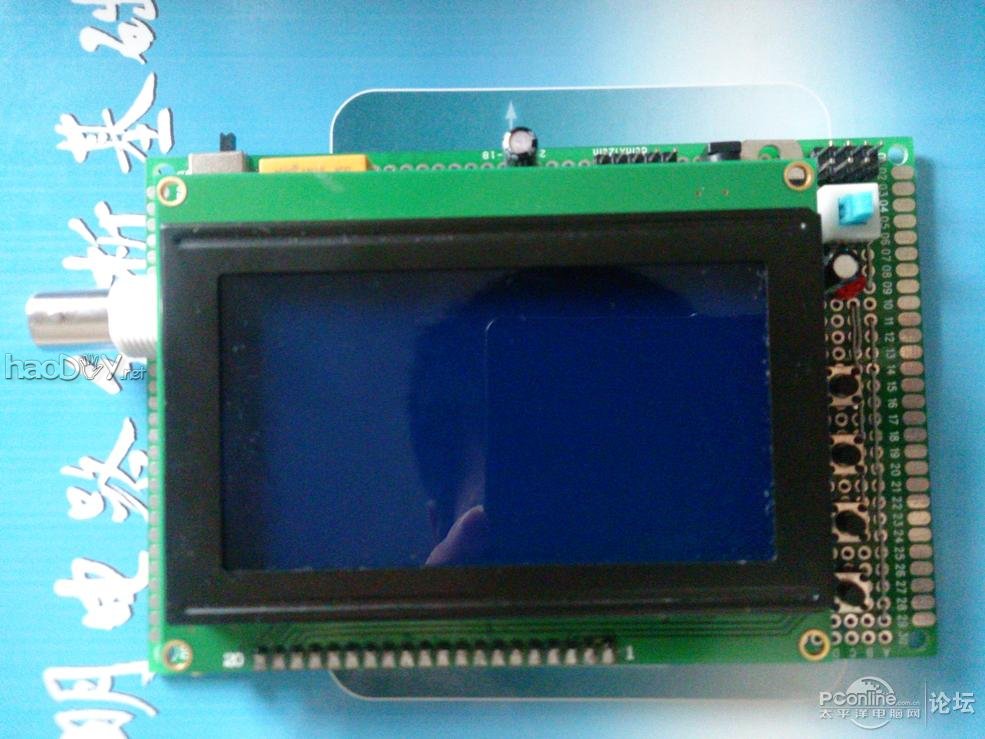

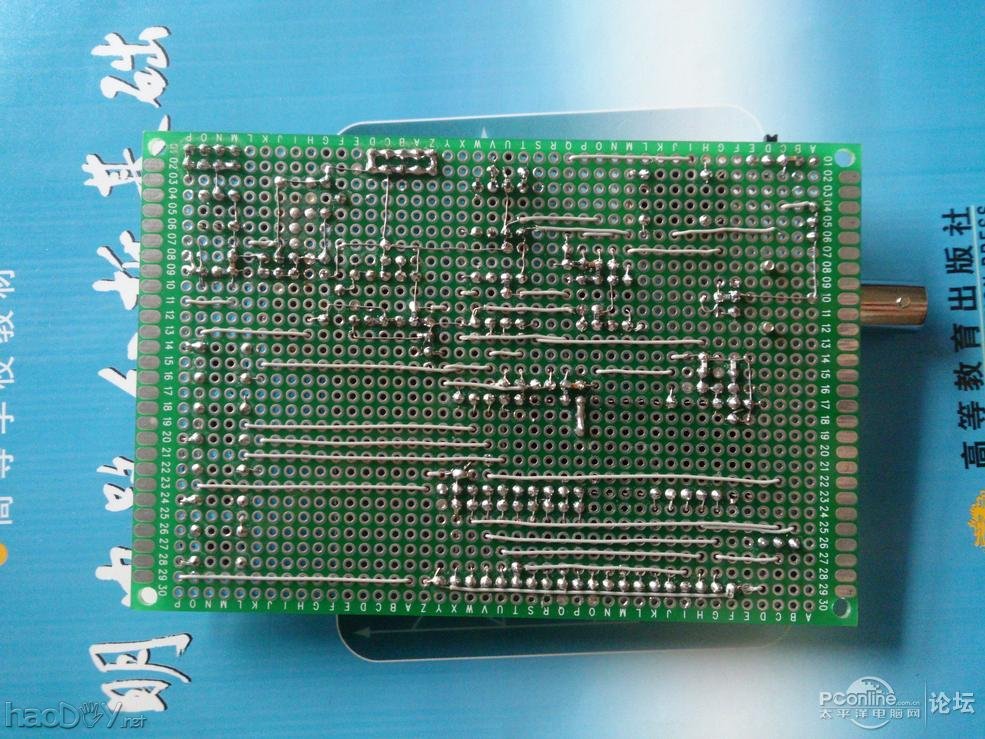

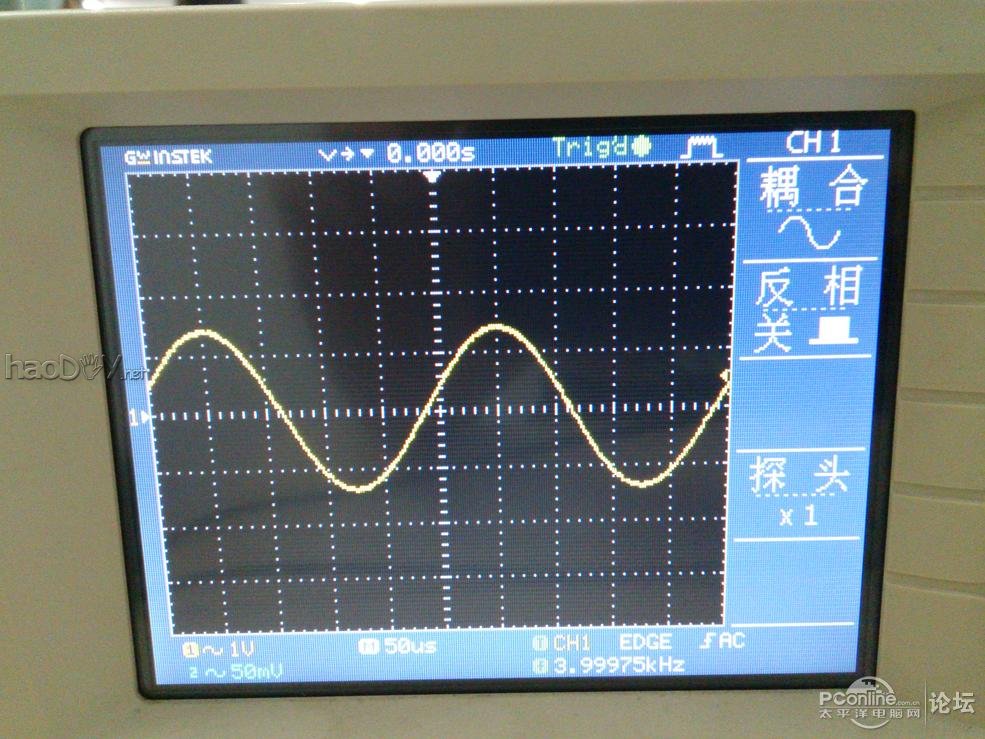

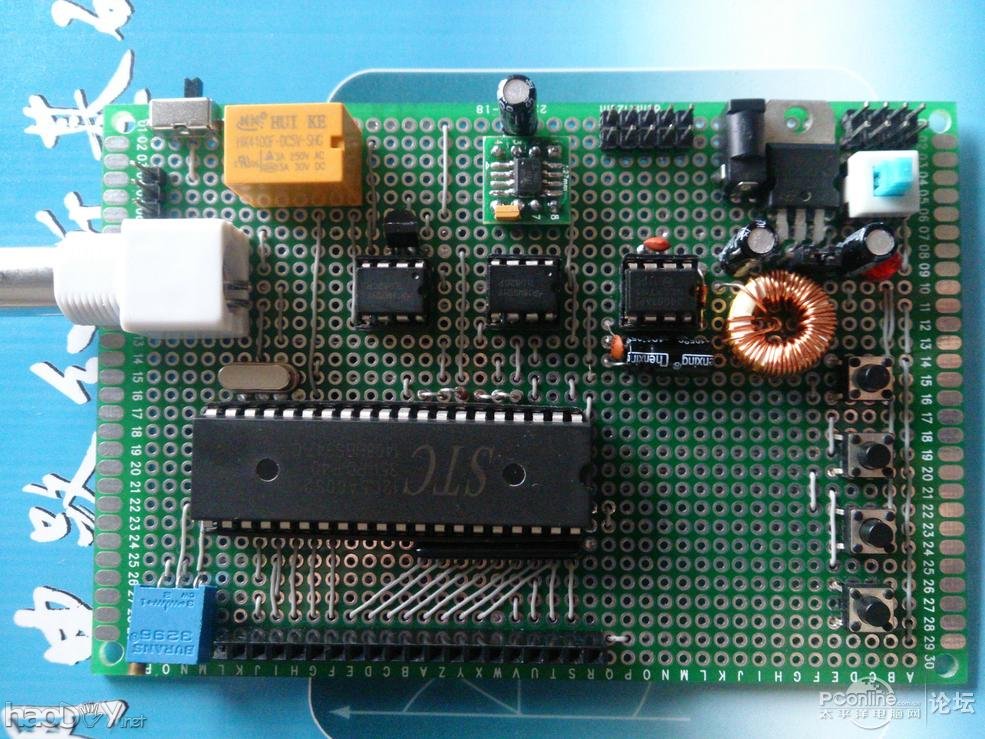

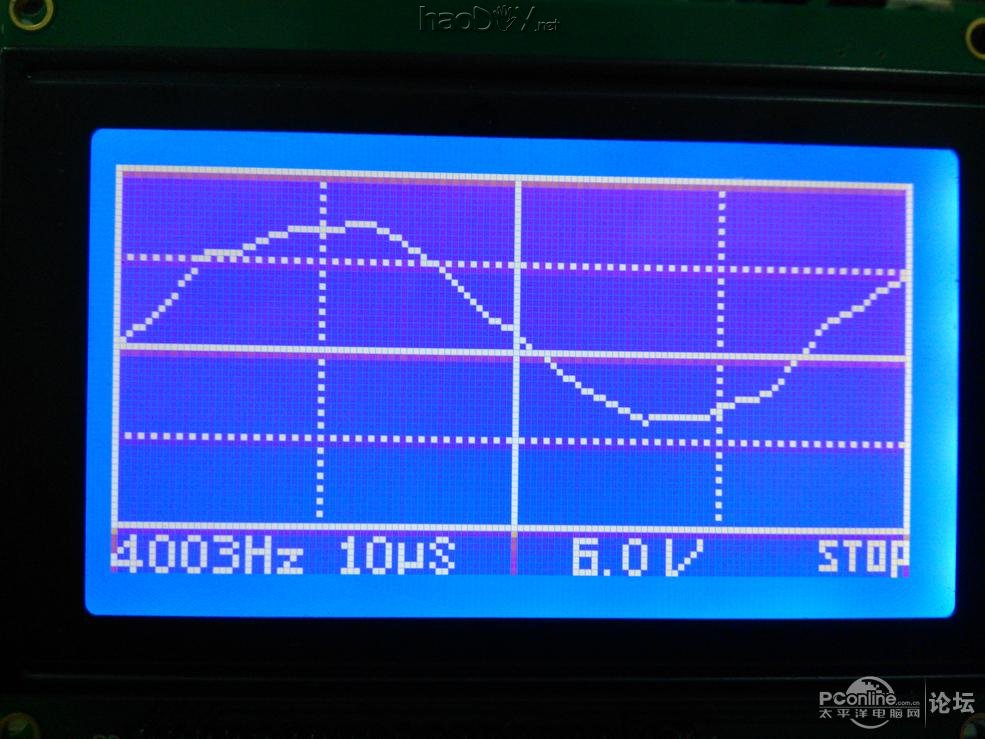

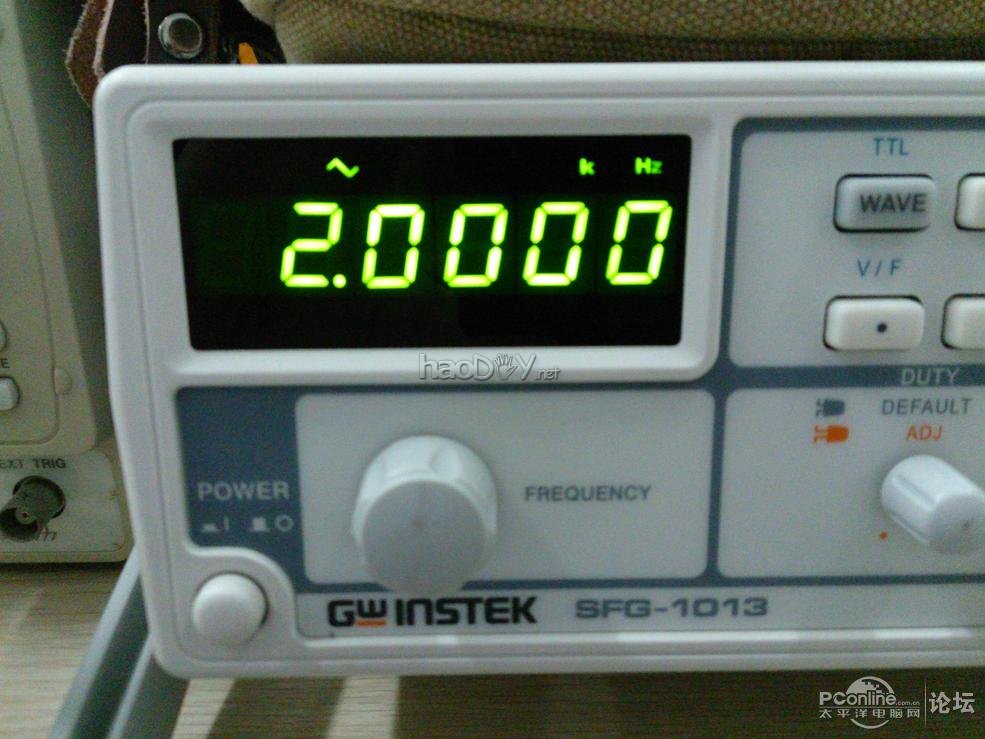

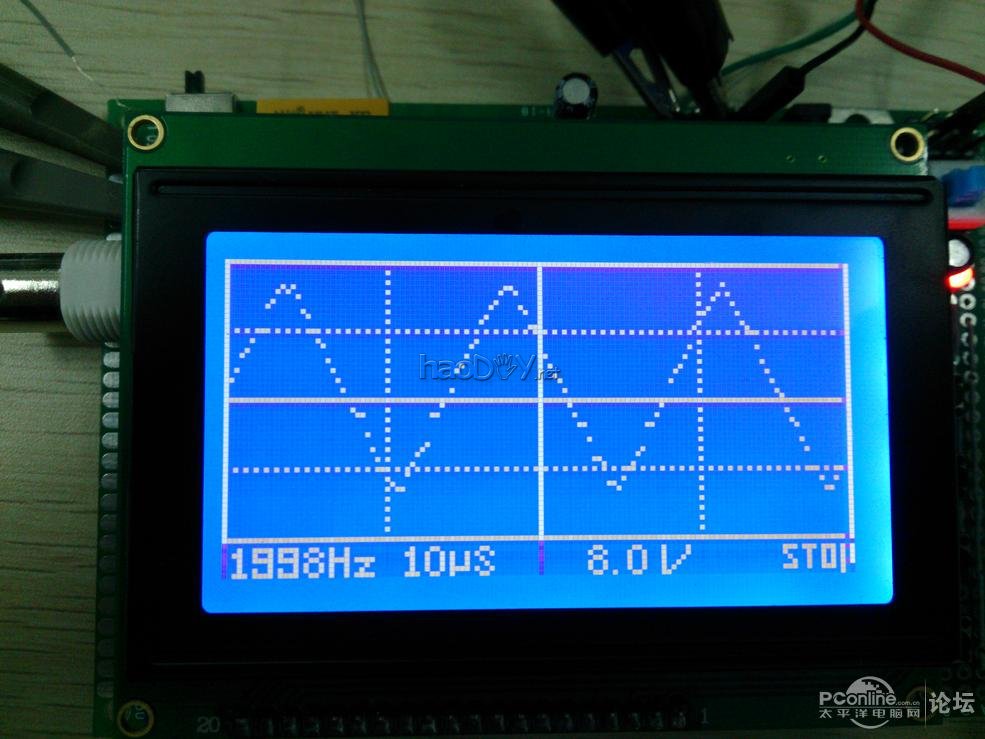

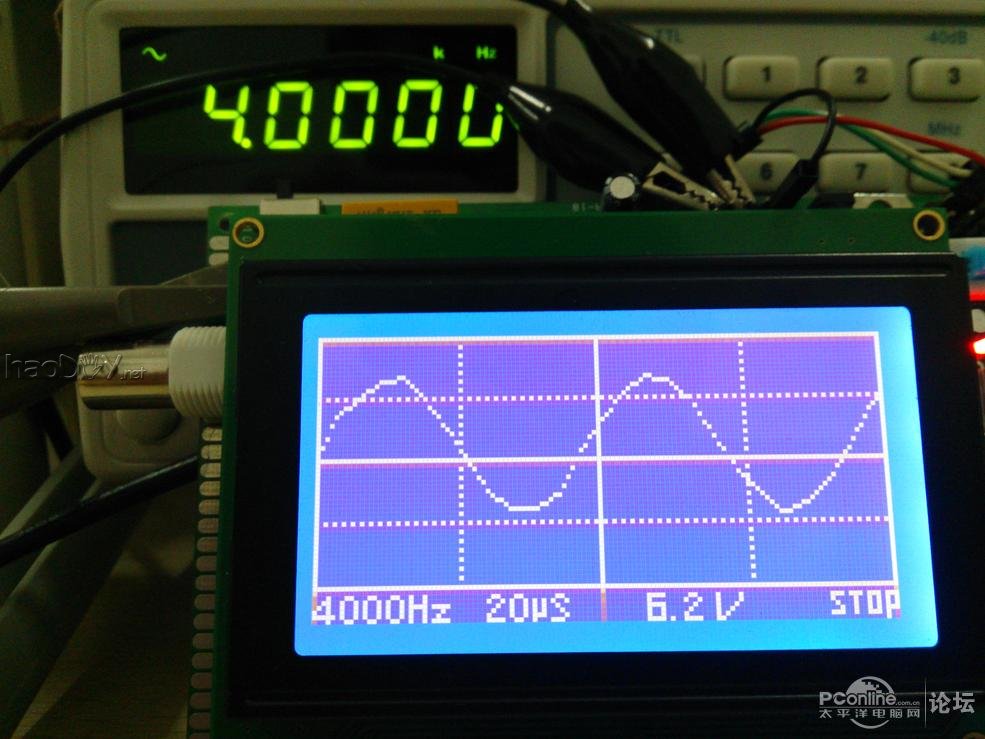

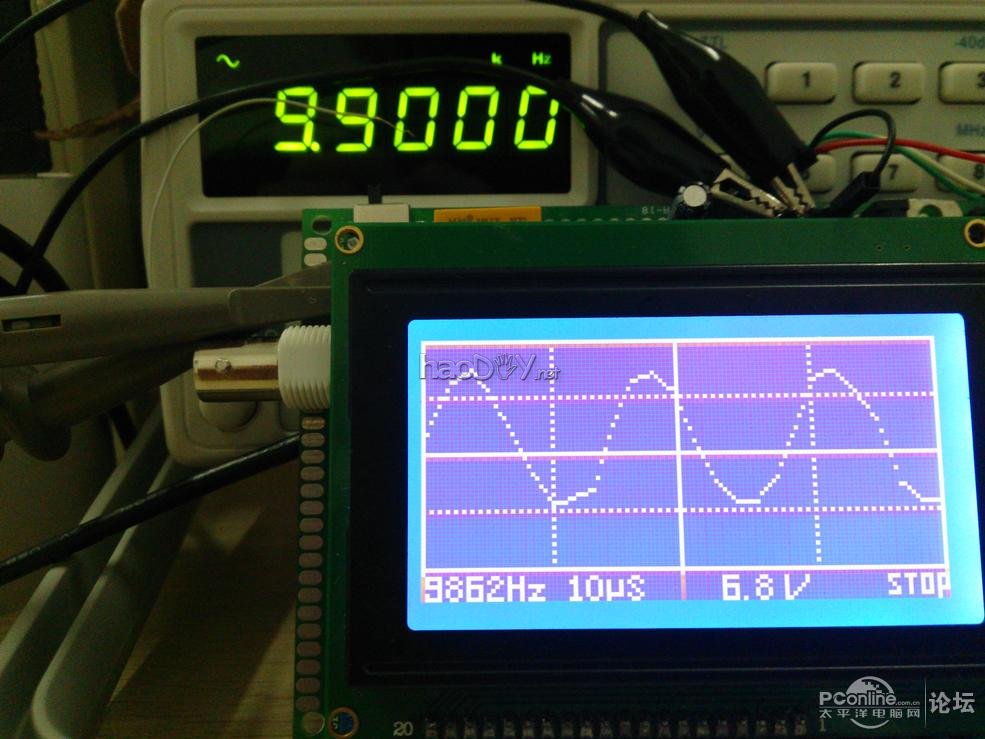

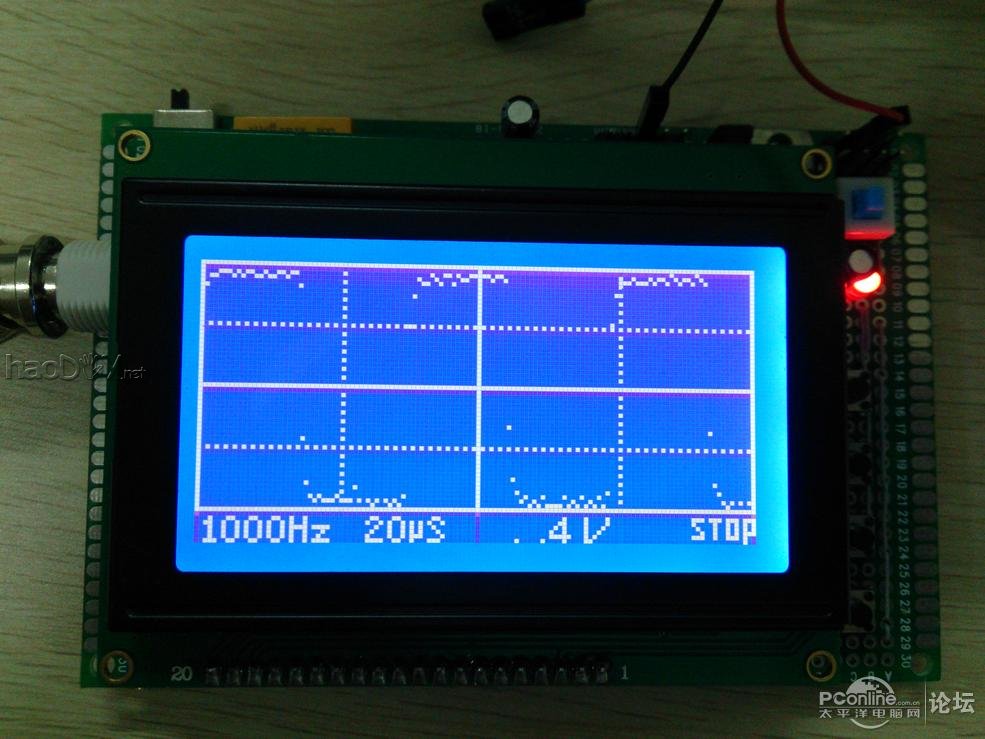

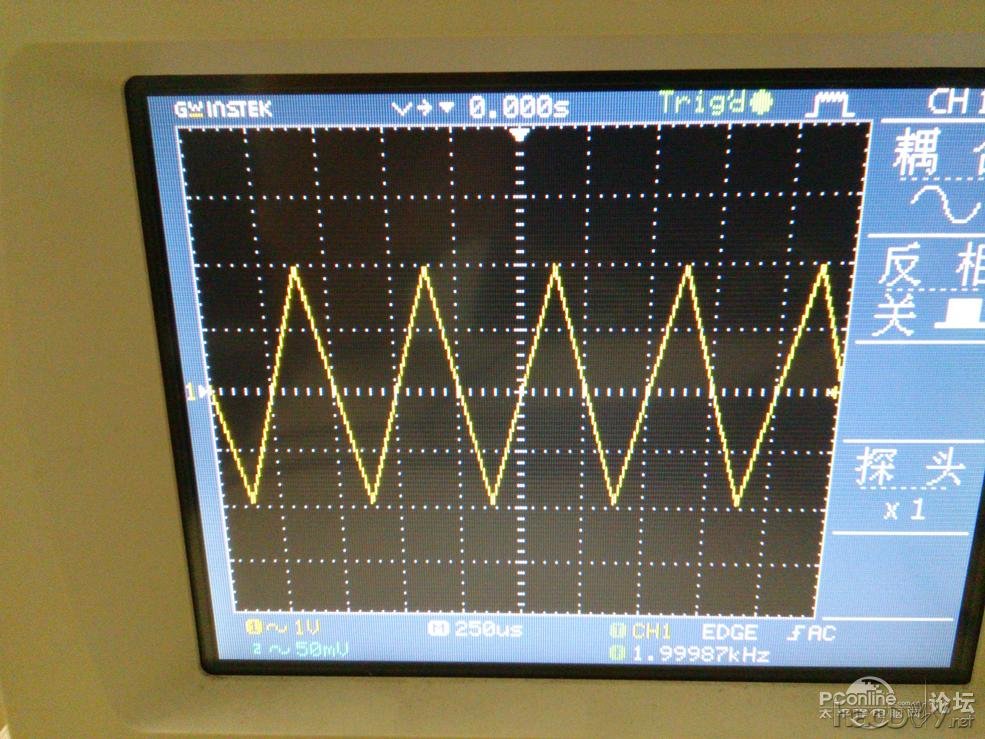

好久没发过帖子了，今天抽个空发个帖子，这次的作品是我的毕业设计（用了许多个晚上才弄好的，白天要去实习，5月末已经答辩完毕了，现在才有时间发帖），这是一个简易电子示波器（其实挺渣的，能测的波形大概10000hz左右，再大就失真了），因为没有用到昂贵的ADC芯片和运放，只是用了单片机内部集成的AD功能，运放也只是几毛钱一只的，所以成本很低，除了屏幕，最贵就是单片机了，6块多。 整个电路设计要用到许多不同的供电，比如+5V,+2.5V,-9V，+9V等，制作的时候没有时间拍照，现在只能发成品了，焊接电路都是边调试边焊接，这个功能正常了才去焊另一个。下面看图吧 图片没有压缩，比较大，所以小心猫了  先来个成品图  拆了液晶后  背面  或许有人会奇怪怎么没有看到电阻，还有电容怎么那么少，其实是我焊了0603的贴片在背面了，仔细看肯定能看到。 和卖的示波器对比测试波形  信号发生器产生2k的三角波  测试显示  示波器验证  方波  9.9k波形  4k的正弦波  调节时间x轴放大   好了，就到这里了，没有福利。 现在正准备另外一个作品，准备送人的，做好应该是下个月的事了。 大学没有学到什么，就这样结束了，毕业季忙的要死，每天睡4-6小时，还好现在慢慢的轻松过来了。 (责任编辑：admin) |
