LCD1602液晶屏 电压表电流表功率表制作

时间:2017-04-25 22:03来源:www.ndiy.cn 作者:alex_q 点击:
一直对单片机很感兴趣,无奈天资愚钝,学了就跟没学似的……最近出于某些原因需要做个电源,但手上又没有表头,于是遍寻网上资料,东拼西凑弄了一个出来! 先上原理图吧,用死特惨单片机做的表头这个相对容易些,量程也够(理论上:0-50V,0-3.5A)图和程序是
一直对单片机很感兴趣,无奈天资愚钝,学了就跟没学似的……最近出于某些原因需要做个电源,但手上又没有表头,于是遍寻网上资料,东拼西凑弄了一个出来!
LCD1602液晶屏 电压表电流表功率表制作

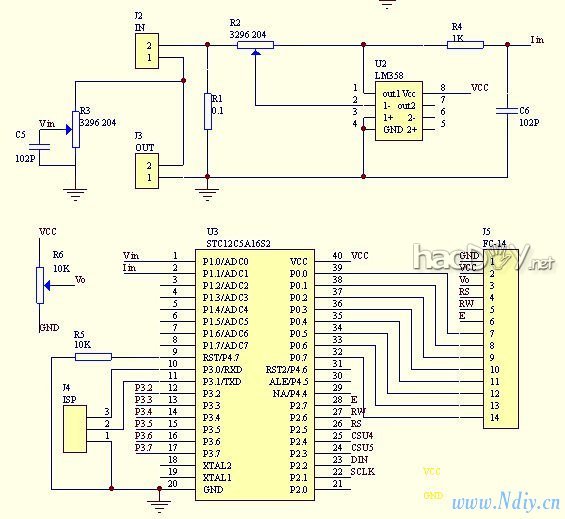

先上原理图吧,用死特惨单片机做的表头这个相对容易些,量程也够(理论上:0-50V,0-3.5A)
图和程序是参考网络上的资料改的,原作者不知用啥编译的,Keil提示有错误……
LCD1602液晶屏 电压表电流表功率表制作

LCD1602液晶屏 电压表电流表功率表制作

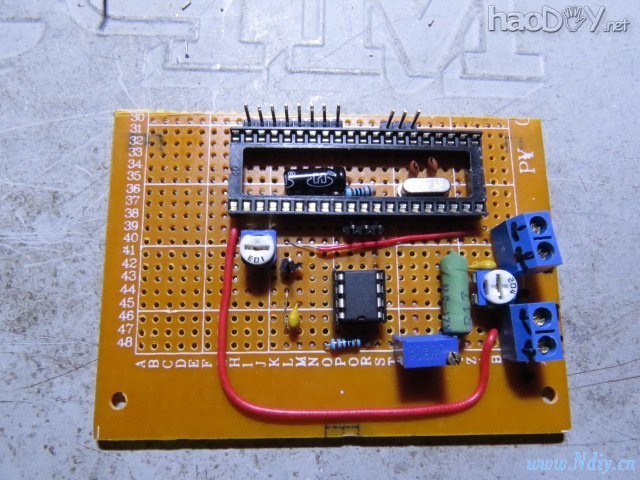

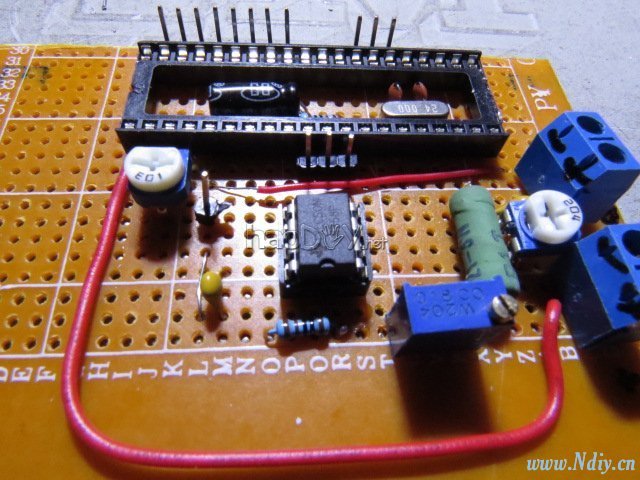

额,还是不习惯边焊接边停下来拍照,所以各位多包涵……
LCD1602液晶屏 电压表电流表功率表制作
您一定没看见那两根飞线对不对LCD1602液晶屏 电压表电流表功率表制作
LCD1602液晶屏 电压表电流表功率表制作

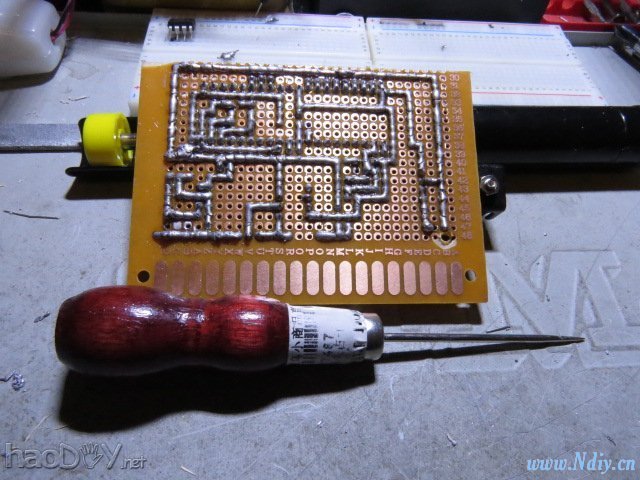

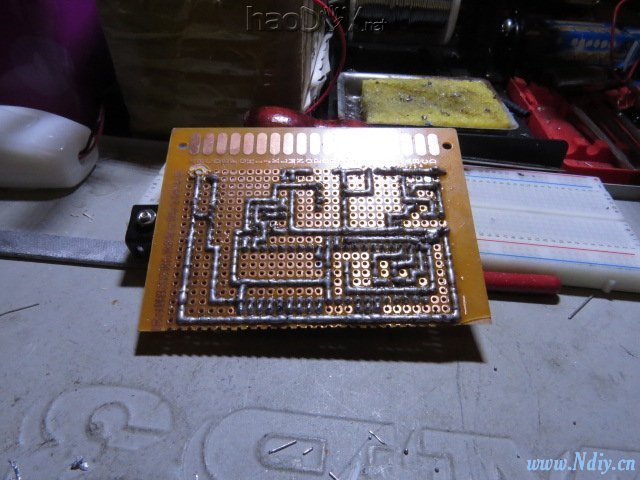

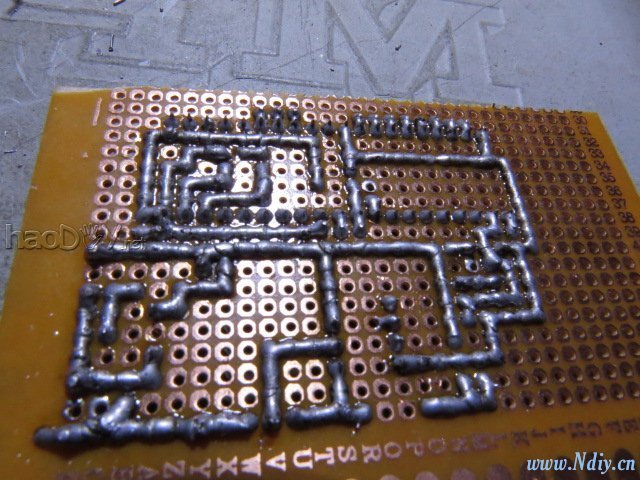

背面儿,现在不是有拖焊,波峰焊,回流焊等工艺么,弱弱展示下我的狗啃焊LCD1602液晶屏 电压表电流表功率表制作
LCD1602液晶屏 电压表电流表功率表制作LCD1602液晶屏 电压表电流表功率表制作LCD1602液晶屏 电压表电流表功率表制作

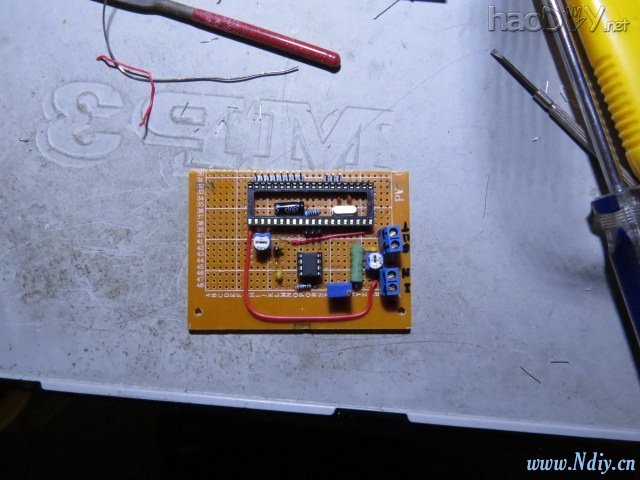

大小对比,看电路图的时候以为蛮简单,就扯了张洞洞板上了,谁知道做的这么大……
PS:我死也不会告诉你这锡有多难用,我正想方设法把它用完LCD1602液晶屏 电压表电流表功率表制作

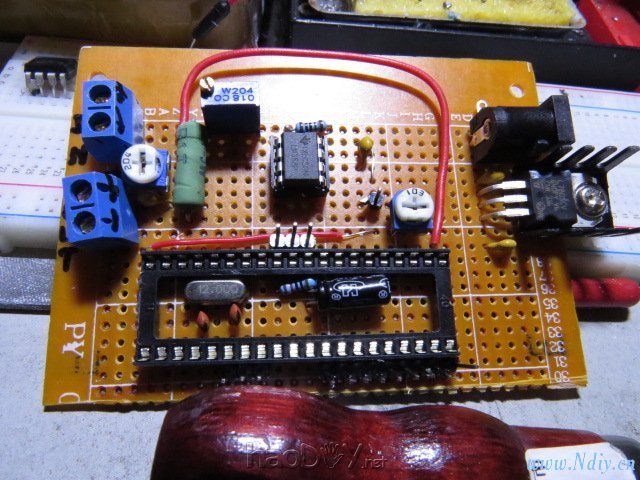

细心的应该可以看出来加了7805了,话说我5V的电源用完了LCD1602液晶屏 电压表电流表功率表制作
LCD1602液晶屏 电压表电流表功率表制作

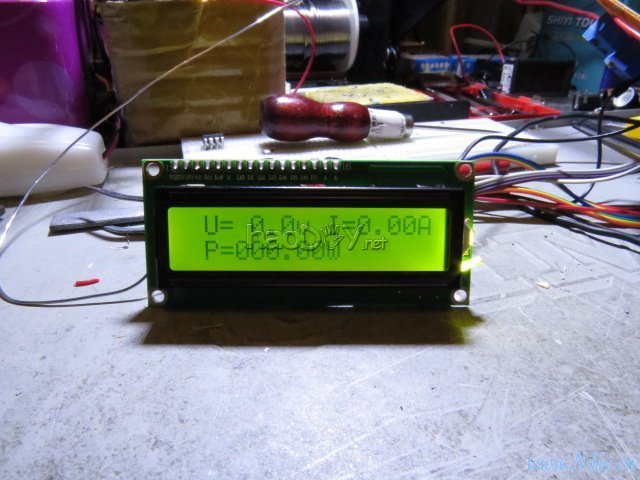

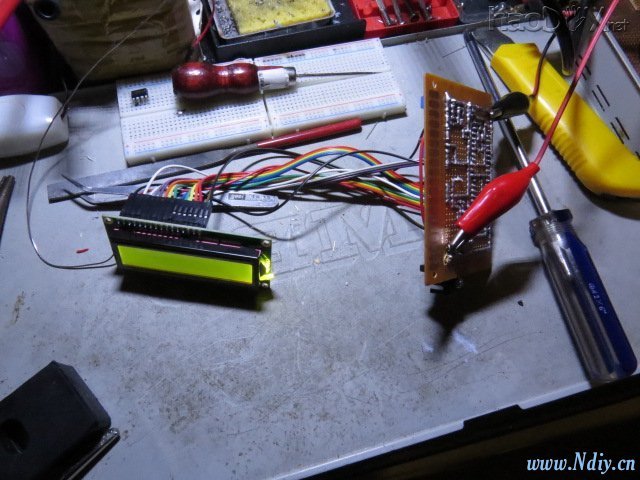

上电试了下,亮了,瞬间心情也跟着亮了LCD1602液晶屏 电压表电流表功率表制作
LCD1602液晶屏 电压表电流表功率表制作

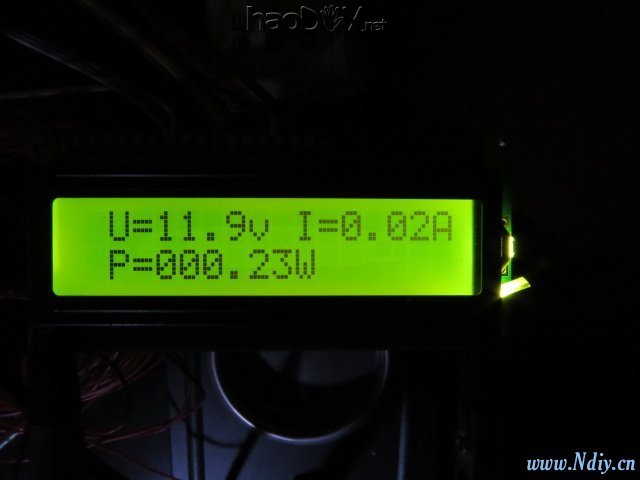

调试下对比度,就是原理图中的10K可调,不然只见背光不见字!
LCD1602液晶屏 电压表电流表功率表制作LCD1602液晶屏 电压表电流表功率表制作

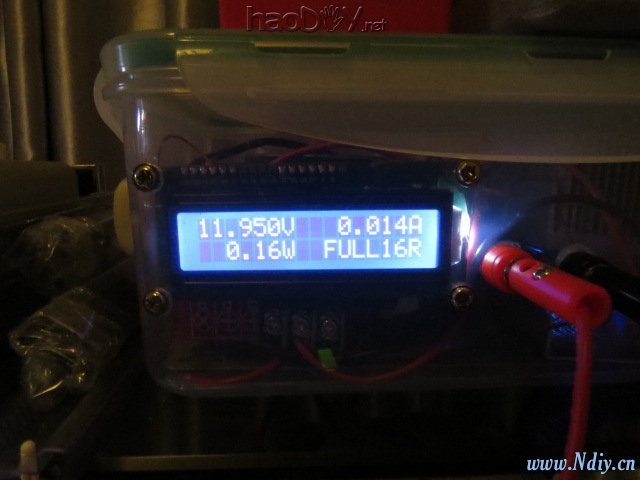

最后接到自己的电源上,校准下(调那两个204可调)跟GandF大师的表头对的
精密多圈用完了,用蓝白可调调这个那是相当的凶险啊……
我不会告诉你我万用表烧了……LCD1602液晶屏 电压表电流表功率表制作
最后感谢这位无私的原作者把这么好的东西分享出来供我等参考!
http://pan.baidu.com/s/1i3v98sX
提取码:iule

程序下载 http://www.haodiy.net/a/ruanjianxiazai/dianlutuziliao/2017/0425/8295.html (责任编辑:admin)
