有一次在网际网络上搜寻测试与量测资料时，偶然间发现了一个很棒的测试设备资源回收计划：Oscilloclock.com。这项DIY计划采用了美国Heath Company开发的Heathkit OR-1示波器，打造出一款绝无仅有的“示波器时钟”（oscilloclock）。 美国Heath Company在1947年到1992年间生产了各种你所能想像到的电子套件，包括收音机、电视机、电脑、机器人和电子测试设备，当然也有示波器。而这款 Heathkit OR-1 示波器是1960年代左右的产品，当时正是一个盛行“动手打造自家设备”（build-your-own-equipment）的时代。 光是看到有关这款传统示波器的信息就已经让我感到十分兴奋了。由于我的父亲是一位电子工程师，而且全家都很喜爱动手制作一些工程专案。我和兄弟们从小耳濡目染，在我父亲的调教下，曾经动手打造过一套对讲机、电晶体收音机，甚至还有一套SB业余无线电。还记得在我五岁时，就曾经吵着要使用电焊枪了（当然是在我父亲严密的监督下）。我很快地就学会读取电阻代码，这也让我在往后的人生占得了先机。 参考Oscilloclock.com的这项Heathkit OR-1示波器改造计划，如果你想达成某项DIY目标，你也可以从这款旧式的Heathkit着手。 展开这项Heathkit示波器回收利用DIY的工程师显然已经收集许多台示波器了，所以他决定进行一项完全不同的改造计划：把示波器变成可显示数字、文字与图片的时钟。他先用示波器的 CRT 显示器作为能以类比或数位形式显示时间资讯的时钟显示器。通过调整利萨如曲线（Lissajous curves），即可形成圆圈与直线，而结合圆圈与直线，则可形成任何所需的数字与字母了。最后就只需取得一款正确的控制板以及进行编程了。

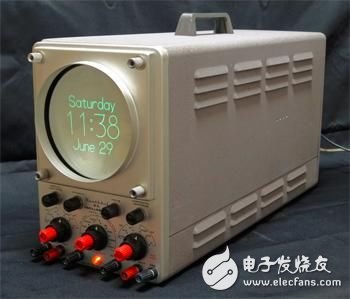

透过週整Lissajous曲线，可在示波器时钟上显示数字、字母、直线与圆圈。 （图片来源：Oscilloclock.com） 不过，实际的示波器－时钟转变过程与细节主要取决于所使用的示波器类型，以及个人所喜欢的方式。因此，实际上并没有一种通用的DIY步骤，不过也因此能让示波器时钟板设计得更灵活。 这是一个多么棒的想法啊！如果你也有一款珍藏的示波器，希望能永远加以保存，又想要让它还能实际用于工作室、办公室、咖啡厅或博物馆等生活场所中，何不将它打造为一款示波器时钟呢？ 你也可以自己打造一款自己的示波器时钟。你认为这是善用旧式仪器的好方法吗？或者，你还看过更好的应用实例，请与我们分享。 作者： Kristin Lewotsky
编译：Susan Hong (责任编辑：admin) |
