数字电压表电路ICL7107

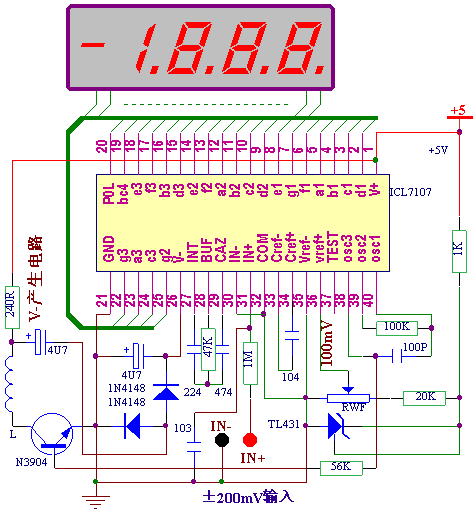

1.识别引脚：芯片的第一脚，是正放芯片，面临型号字符，然后，在芯片的左下方为第一脚。 也可以把芯片的缺口朝左安排，左下角也就是第一脚了。 很多厂家会在第一脚旁边打上一个小圆点作为标志。 知道了第一脚之后，凭证反时针偏向去走，依次是第 2 至第 40 引脚。（1 脚与 40 脚遥遥相对）。 2.紧记要害点的电压：芯片第一脚是供电，正确电压是 DC5V 。第 36 脚是基准电压，正确数值是 100mV，第 26 引脚是负电源引脚，正确电压数值是负的，在 －3V 至 －5V 都以为正常，可是不能是正电压，也不能是零电压。芯片第 31 引脚是信号输入引脚，可以输入 ±199.9mV 的电压。在一开始，可以把它接地，造成“0”信号输入，以利便测试。 3.留意芯片 27,28,29 引脚的元件数值，它们是 0.22uF,47K,0.47uF 阻容收集，这三个元件属于芯片事变的积分收集，不能行使磁片电容。芯片的 33 和 34 脚接的 104 电容也不能行使磁片电容。 4.留意接地引脚：芯片的电源地是 21 脚，模仿地是 32 脚，信号地是 30 脚，基准地是 35 脚，凡是行使环境下，这 4 个引脚都接地，在一些有非凡要求的应用中（譬喻丈量电阻可能比例丈量），30 脚或 35 脚就也许不接地而是凭证必要接到其他电压上。－－ 本文不接头非凡要求应用。 5.负电压发生电路：负电压电源可以从电路外部直接行使 7905 等芯片来提供，可是这要求供电必要正负电源，凡是回收简朴要领，操作一个 +5V 供电就可以办理题目。较量常用的要领是操作 ICL7660 可能 NE555 等电路来获得，这样必要增进硬件本钱。我们常用一只 NPN 三极管，两只电阻，一个电感来举办信号放大，把芯片 38 脚的振荡信号串接一个 20K －56K 的电阻毗连到三极管“B”极，在三极管“C”极串接一个电阻（为了掩护）和一个电感（进步交换放大倍数），在正常事变时，三极管的“C”极电压为 2.4V － 2.8V 为最好。这样，在三极管的“C”极有放大的交换信号，把这个信号通过 2 只 4u7 电容和 2 支 1N4148 二极管，组成倍压整流电路，可以获得负电压供应 ICL7107 的 26 脚行使。这个电压，最好是在 －3.2V 到 －4.2V 之间。 6.假如上面的全部毗连和电压数值都是正常的，也没有“短路”可能“开路”妨碍，那么，电路就应该可以正常事变了。操作一个电位器和指针万用表的电阻 X1 档，我们可以别离调解出 50mV,100mV,190 mV 三种电压来，把它们依次输入到 ICL7107 的第 31 脚，数码管应该对应别离表现 50.0,100.0,190.0 的数值，应承有 2 －3 个字的偏差。假如不同太大，可以微调一下 36 脚的电压。 7.比例读数：把 31 脚与 36 脚短路，就是把基准电压作为信号输入到芯片的信号端，这时辰，数码管表现的数值最好是 100.0 ，凡是在 99.7 － 100.3 之间，越靠近 100.0 越好。这个测试是看看芯片的比例读数转换环境，与基准电压详细是几多 mV 无关，也无法在外部举办调解这个读数。假如差的太多，就必要改换芯片了。 8.ICL7107 也常常行使在 ±1.999V 量程，这时辰，芯片 27,28,29 引脚的元件数值，改换为 0.22uF,470K,0.047uF 阻容收集，而且把 36 脚基准调解到 1.000V 就可以行使在±1.999V 量程了。 9.这种数字电压表头，被普及应用在很多丈量场所，它是举办模仿－数字转换的最根基，最简朴而又最低价位的一个要领，是作为数字化丈量的一种最根基的手艺。

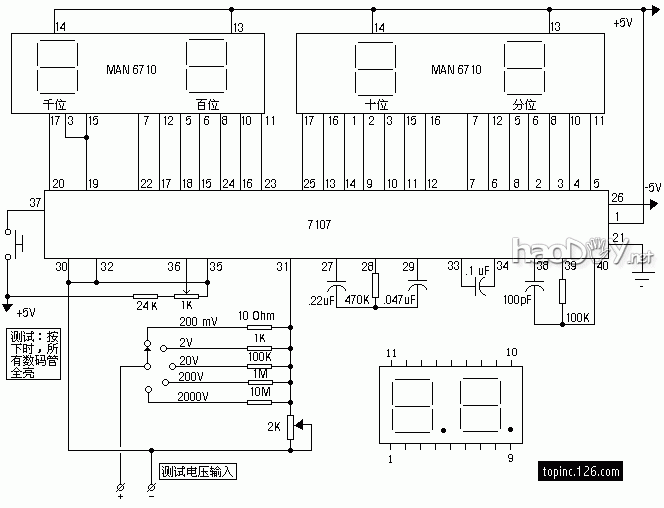

ICL7107是一块应用很是普及的集成电路。它包括3 1/2位数字A/D转换器，可直接驱动LED数码管，内部设有参考电压、独立模仿开关、逻辑节制、表现驱动、自动调零成果等。这里我们先容一种她的典范应用电路--数字电压表的制作。其电路如附图。

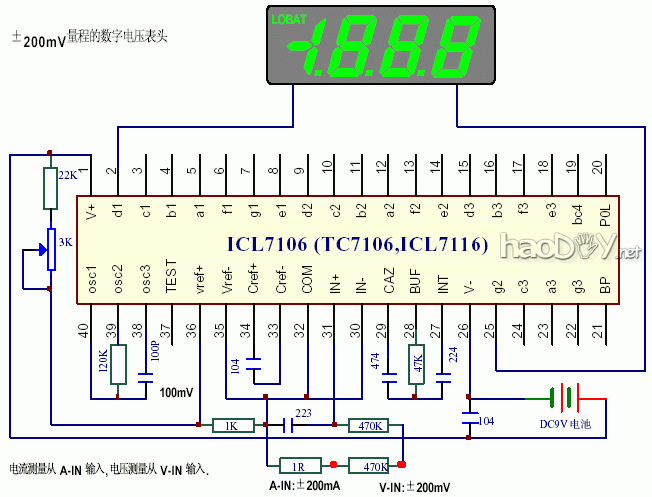

数字电压表的几种常用的应用电路 数字电压表(数字面板表)是当前电子、电工、仪器、仪表和丈量规模大量行使的一种根基丈量器材有关数字电压表的书本和应用已经很是遍及了。这里展示的一份由 ICL7106 A/D 转换电路构成的数字电压表(数字面板表)电路，就是一款最通用和最根基的电路。 与 ICL7106 相似的是 ICL7107 ，前者行使 LCD 液晶表现，后者则是驱动 LED 数码管作为表现，除此之外，两者的应用根基是相通的。 电路图中，仅仅行使一只 DC9V 电池，数字电压表就可以正常行使了。凭证图示的元器件数值，该表头量程范畴是±200.0mV。当必要丈量 ±200mV 的电压时，信号从 V-IN 端输入，当必要丈量 ±200mA 的电流时，信号从 A-IN 端输入，不必要加接任何转换开关，就可以获得两种丈量内容。

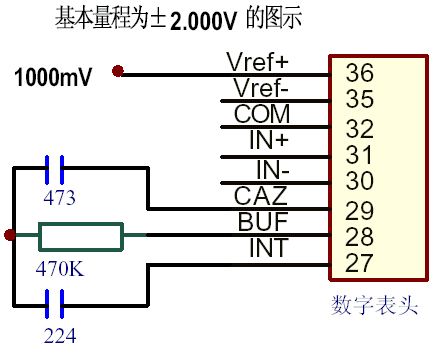

也有很多场所，但愿数字电压表(数字面板表)的量程大一些，那么，只必要变动 2 只元器件的数值，就可以实现量程为 ±2.000V 了。变动的元器件详细位置和数值见下图的 28 和 29 两只引脚：

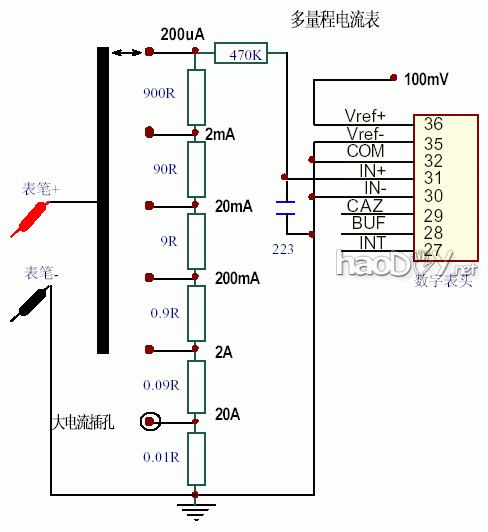

在有了一只数字电压表(数字面板表)之后，凭证下面的图示，给它设置一组分流电阻，就可以实现多量程数字电流表，分档从 ±200uA 到 ±20A 。可是要留意：在行使 20A 大电流档的时辰，不能再有开关劳迫椿量程，应该专门设置一只丈量插孔，以防销毁切换开关。

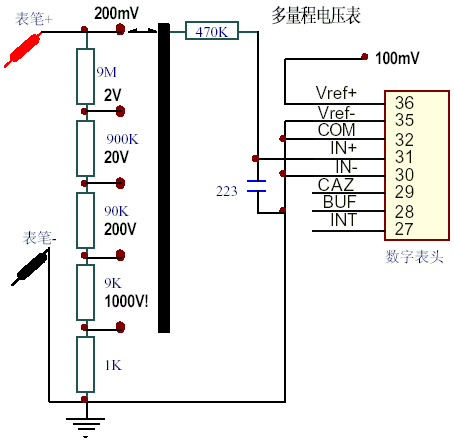

与多量程电流表对应的是常常必要行使多量程电压表，凭证下图设置一组分压电阻，就可以获得量程从 ±200.0mV 至 ±1000V 的多量程电压表。

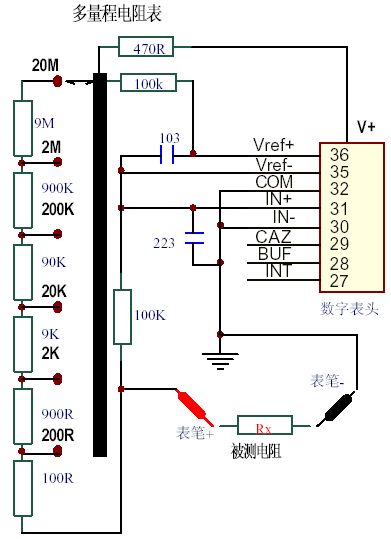

丈量电阻与丈量电流可能电压一样重要，俗称“三用表”，操作数字电压表做成的多量程电阻表，回收的是“比例法”丈量，因此，它比起指针万用表的电阻丈量来具有很是精确的精度，并且耗电很小，下图示中所设置的一组电阻就叫“基准电阻”，就是通过切换各个接点获得差异的基准电阻值，再由 Vref 电压与被测电阻上获得的 Vin 电压举办“比例读数”，当 Vref ＝ Vin 时，表现就是 Vin/Vref*1000=1000 ，凭证必要点亮屏幕上的小数点，就可以直接读出被测电阻的阻值来了。 在产物数字万用表中，为了节减本钱和简化电路，丈量电流的分流电阻和丈量电压的分压电阻以及丈量电阻的基准电阻每每就是统一组电阻。这里不接头数字万用表的电路，仅仅是辅佐读者在单独必要行使某种成果时，可以有必然的参考浸染。

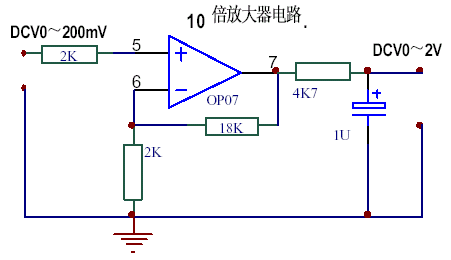

下图是一个最简朴的 10 倍放大电路，运算放大器行使的是精度较量高的 OP07 ，操作它，可以把 0～200mV 的电压放大到 0～2.000V。在行使的数字电压表量程为 2.000V 时，（譬喻 ICL7135 构成的 41/2 数字电压表，根基量程就是 2.000V。）出格有效。 假如把它应用在根基量程为 ±200.0mV 的数字电压表上，就相等于把判别力进步了 10 倍，在一些丈量规模中，传感器的信号每每认为太小了，这时，可以思量在数字电压表前面加上这种放大器来进步判别力。

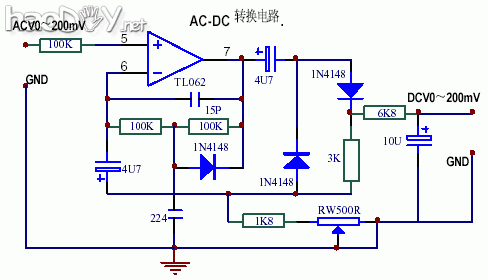

在电流可能电压的丈量中，常常碰见丈量的并不是直流而是交换，这时辰，绝对不行以把交换信号直接输入到数字电压表去，必需先把被测的交换信号酿成直流信号后，才可以送入数字电压表举办丈量。下图就是一个把交换信号转换成为直流信号的参考电路。（声名：更好的交换转换成为直流的电路是一种“真有用值”转换电路，可是因为其专用芯片价值昂贵，多应用在一些高等场所。） 本电路中，输入的是 0～200.0mV 的交换信号，输出的是 0～200.0mV 的直流信号，从信号幅度来看，并不要求电路举办任何放大，可是，正是电路自己具有的放大浸染，才担保了其险些没有丧失地举办 AC － DC 的信号转换。因此，这里行使的是低功耗的高阻输入运算放大器，其不迅速区仅仅只有 2mV 阁下，在平凡数字万用表中大量行使，电路大同小异。

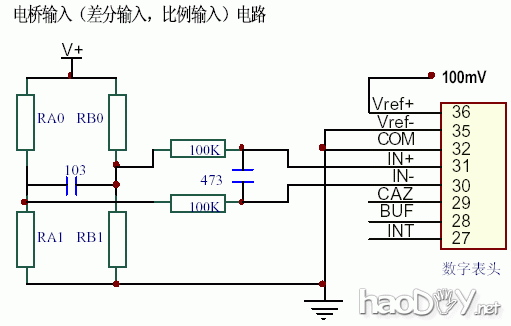

在温度丈量和其他物理及化学量的丈量中，常常会呈现“零点”的时辰信号不是零的环境，这时辰，下面的“电桥输入”电路就被优先回收了。可以按照被测信号的特点，用传感器替代电桥回路中的某一个电阻元件。数字电压表的两个输入端也不再有接所在，作为一种典范的“差分”输入来行使了。

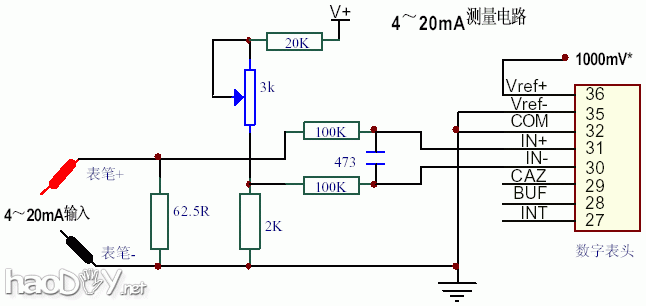

电桥输入电路的变种还可以延长到下面的电路，这是一个把 4～20mA 电流转换为数字表现的电路。它的零点就是 4mA 而不是 0mA 。当输入零点电流为 4 mA 的时辰，操作 IN- 上面成立起来的电压，抵消掉 IN+ 因为 4mA 呈现的无用信号，使得数字电压表差分输入＝0,就实现了 4mA 输入时表现为 0 的要求。跟着信号的继承增大，譬喻到了 20mA ，对数字电压表来说，相等于差分输入电流为 20-4=16mA ，这个 16mA 在 62.5R 电阻上的压降，就是数字电压表的最大输入信号。这时辰，把数字电压表的基准电压调解到与 16*62.5＝1000mV 相称，表现就是 1000 个字！
应用提醒： 1.数字电压表(数字面板表)的详细应用电路是何止万万的，只要把握了一些最根基的应用，就可以触类旁通地越来越纯熟，熟就能生巧，就能凭证您的构想去驾轻就熟地用好它！ 2.尽量数字电压表的输入阻抗可以到达 1000 兆欧姆，可是，这个阻抗仅仅是对输入信号而言的，与凡是电力体系泛称的“绝缘电阻”有着天壤之别！因此，万万不能把高于芯片供电电压的任何电压输入到电路中！以免造成丧失可能伤害！ 3.数字电压表(数字面板表)属于一种丈量器材，其自己的优劣直接影响到丈量功效，因此，上面全部例子中，其行使的电阻要求精度均不能低于 1% ，在分流、分压和尺度电阻链中，最好可以或许行使 0.5% 可能 0.1% 精度的电阻。电路中行使的电容器也要求行使一种俗称为 CBB 的电容，除各别处所之外，一样平常是不能行使瓷介电容的。 4.不要在电路自己没有奉上事变电源的时辰就加上信号，这很轻易破坏芯片。断掉事变电源前也必需先把信号撤掉。
5.数字电压表(数字面板表)的行使和扩展应用，还必需很好阅读产物供货商提供的声名书，万万不要急于送电行使它。 (责任编辑：admin) |
