这个简朴的电路在许多环境下给我很大的辅佐，他可以测试三极管的优劣，在电路中，低至40欧姆的BC之间可能BE之间电阻，他可以搜查放大电路中的功率输出三极管。

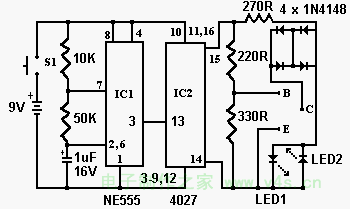

电路道理如下：
555 按时器（IC1）事变为12赫兹的振荡器，3脚输出驱动4027(IC2)双稳态电路。颠末2分频在14，15脚输出，输出颠末限流电阻R3毗连到 LED1和LED2,两个LED已经被布置，因此当差异极性的三极管接入电路时只有一个LED发光，当没有三极管接入时，两个LED将瓜代党肆光。14， 15脚输出颠末度压电阻R4于R5接于被测三极管的B极，当一个好的三极管被接入后，三极管导通，对两个LED中的一个发生通路，假如一个好的NPN三极管接入，LED1将闪烁，假如接入的是PNP三极管，则LED2闪烁。假如接入的是一个开路的三极管，则两个LED轮番闪烁，假如接入的是一个短路的三极管，则两个LED都不闪烁。
