射频电子喜爱者制作扫频仪、频谱仪等器材时，将必定得用到扫频信号产生器，本文先容一种扫频信号源的制作。 最简朴的扫频信号源就是用一个选定的周期性的信号节制压空振荡器，使其频率凭证节制信号的周期发射响应的变革。节制信号有也许是正弦波，也也许是锯齿波，尚有也许是三角波，波形按照必要而定。压控振荡器也没有什么出格的处所，就是将振荡器的选频电路中的器件换成电压节制性即可，今朝常用的做法是将ＬＣ选频电路中的Ｃ换成变容二极管，改变二极管的结电压，二极管的电容产生变革，于是振荡频率也就会产生响应的变革，成为压控振荡器。下图即是一个很适用的电路。
图中的电路参数得当事变于２００－５００ＭＨｚ，如果５００ＭＨｚ以上频率可将６．８Ｐ电容换成３．３Ｐ，８００ＭＨｚ以上则应换成２Ｐ。至于变容管上串联的电容可按照调制信号的属性在较大范畴内内选择。若是调制信号为视频，上图便成了一个很适用的调频电视调制器。若是调制信号为锯齿波，则成为扫频信号产生器。 可是，这样的扫频信号产生器的用途很有限，由于扫频的宽度太小。要想得到较宽的扫源，用这样一个简朴的振荡器是很难实现的。

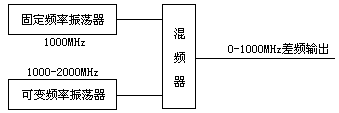

对付频率可调的ＬＣ谐振回路，可调范畴是很有限的。在较低频率时，如中波收音机，最高频率可以做到最低频率的３倍多一些。在频率较高时，漫衍电容的影响较大，这个倍数逐渐减小，以是用一个振荡器做出来的可变频率现对范畴很有限。

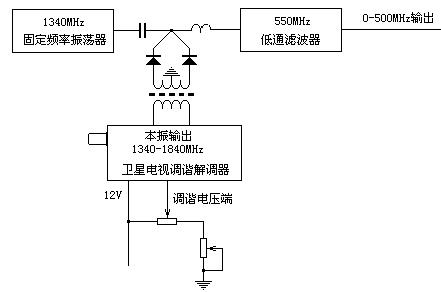

提及来轻易，想起来更轻易，倘若真的必要这样一套装置，计划制作的事变量也照旧不小的。对付产物计划，这点儿事变量倒不算什么，但对付喜爱者尝试来说有点儿不合算。亏得有不少制品可以操作，譬喻电视机的ＵＨＦ本振，最少能担保（４７０＋３８）ＭＨｚ────（８６０＋３８）ＭＨｚ的电控可调范畴；卫星吸取机的调谐解调器本振频率绝对可调范畴更大，大部门能担保（８５０＋４８０）ＭＨｚ────（２２５０＋４８０）ＭＨｚ的电控可调范畴。即即是老式的调谐解调器，其本振也有不小的可调范畴，好比我们此刻手头就有一些很是老式的调谐解调器，本振可调范畴是（９２０＋６１２）ＭＨｚ────（１４５０＋６１２）ＭＨｚ，有不少于５００ＭＨｚ的可调范畴，与吻合的牢靠频率振荡器共同，制作一个０－５００ＭＨｚ的扫频信号源应该是没有坚苦的。 第一步是测试筛选调谐解调器。先测试最低振荡频率，将调谐电压端子对地段路，测得的频率即是；在册最高频率，将调谐电压端接上１２Ｖ阁下，测得的频率算作最高频率。之以是称其为“算作最高频率”，是由于进步调谐电压还可以进一步进步震荡频率，可是扫频节制电压每每要用运算放大器发生，常用的运放输出更高的电压有必然坚苦，何况进一步进步频率其线性急剧变坏，也有些欠妥。 随手取来几只，实测发明其最低振荡频率都在１３００ＭＨｚ以下，最高振荡频率都在２０００ＭＨｚ以上，可调范畴大部门都在８００ＭＨｚ以上，用来制作０－５００ＭＨｚ的信号源必定是没有题目的。 手头没有１３００ＭＨｚ以上的晶体谐振器，只好用６７０ＭＨｚ的取代，将６７０ＭＨｚ倍频成为１３４０ＭＨｚ，倒也很吻合。其基波比所得信号源的最高频率还高１７０ＭＨｚ，可以用低通滤波器轻松滤除。尝试电路如下图搭接。
早先，尝试功效并不抱负，改变调谐电压时在频谱仪上很大范畴内有两条谱线移动，一条是我们所要的差频，另一条与０－５００ＭＨｚ这条的移动偏向相反，预计是６７０ＭＨｚ的三次谐波２０１０ＭＨｚ与卫星电视调谐解调器本振的差频，经丈量计较，确实云云，看来，输入混频器的牢靠频率信号必需克制其三次谐波。这个题目不难办理，手头尚有不少昔时的老式卫星电视第一中频滤波器，标称频率范畴是９５０－１４５０ＭＨｚ，正好可以将６７０ＭＨｚ的二次谐波取出。采纳这一法子往后，得到的０－５００ＭＨｚ振荡信号干干净净，尝试得到乐成。 再看输出信号端６７０ＭＨｚ的因素，低五十多分贝呢，完全不消思量它，其他带外因素就更不消提了。 这次尝试，是用几个单位器件搭接起来的，并不适用，未来有空的时辰，再把它做成一个适用型的器件。至于用什么信号来节制这个信号源，做成什么样的扫源，这生怕我就管不了。 (责任编辑：admin) |
