万用表的9V电池用的很快，价格也不便宜。很多人用锂电加生压为万用表供电，虽然不用整天换电池了，但是一不小心就可能把锂电弄废了。我有两个万用表，一个固定放在桌面上，所以可以把这个万用表用线性变压器给它供电，这样，省时省力，只要有市电，万用表就能用。没有的话装上电池照样能用。好了，介绍了这么多下面开始用实践说话。

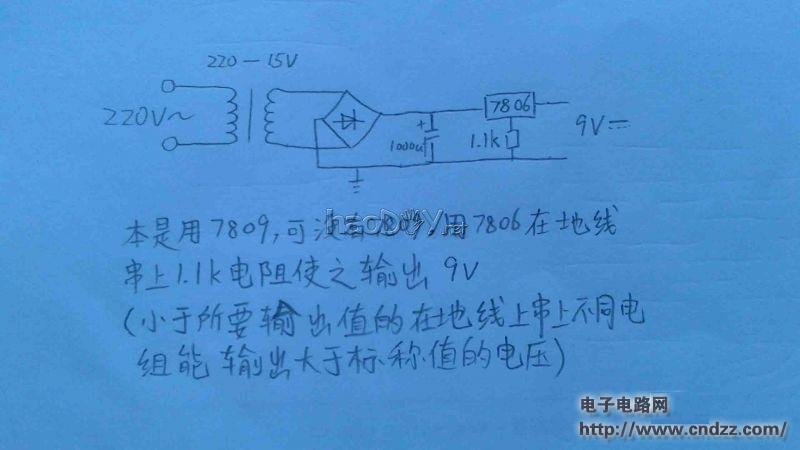

▲首先先上电路图，线性变压器只要选大于9V的就好了，整流滤波一下电压还要乘1.414倍，足够稳压芯片用了。 稳压芯片可以挑选7809，最好是这种线性稳压，纹波小，对万用表没什么影响，开关的就不好说了。可以挑选 比7809小的，理由在图上

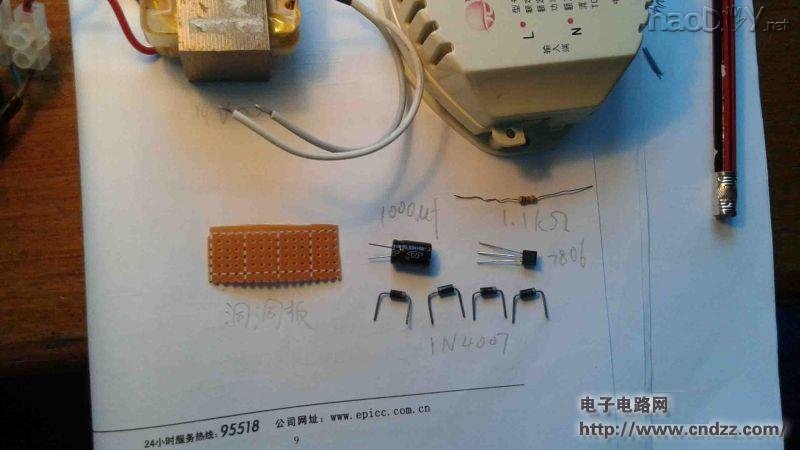

▲材料都在上图了，电容选择变压器整流后电压的2倍左右耐压的，要留有余量

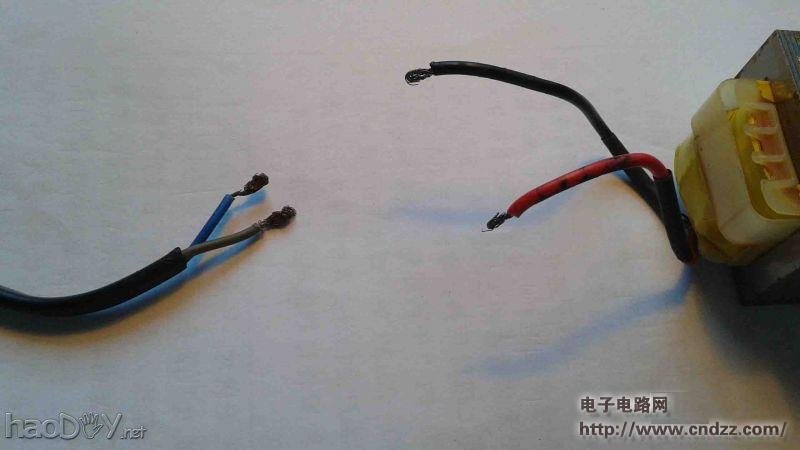

▲准备为变压器焊上电源线

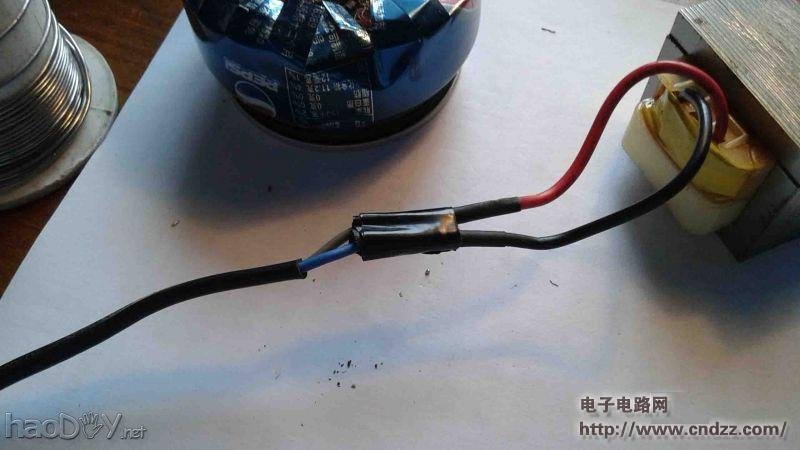

▲焊好后用热缩管绝缘或电工胶布包裹

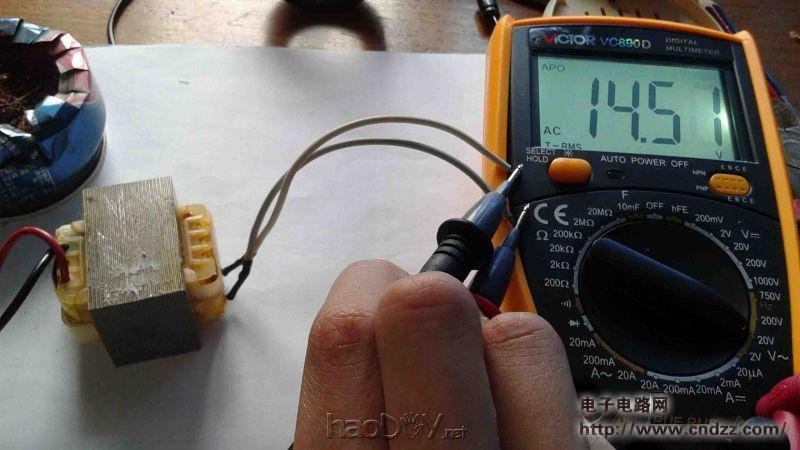

▲测得输出交流14V多

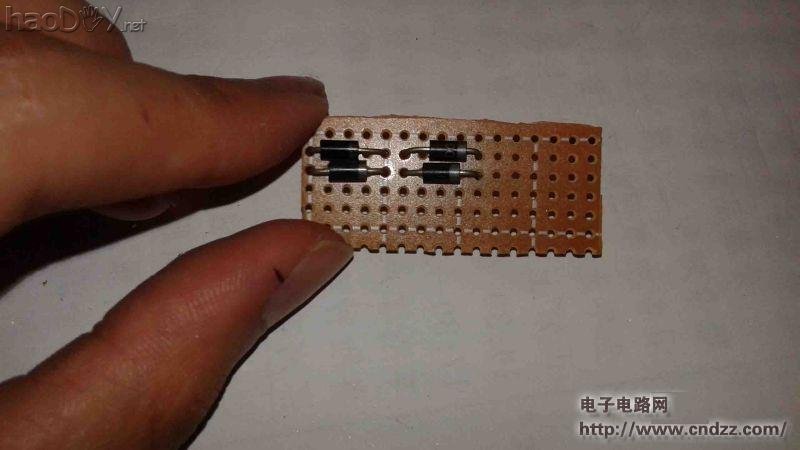

▲下面转到洞洞板工程，先焊整流桥

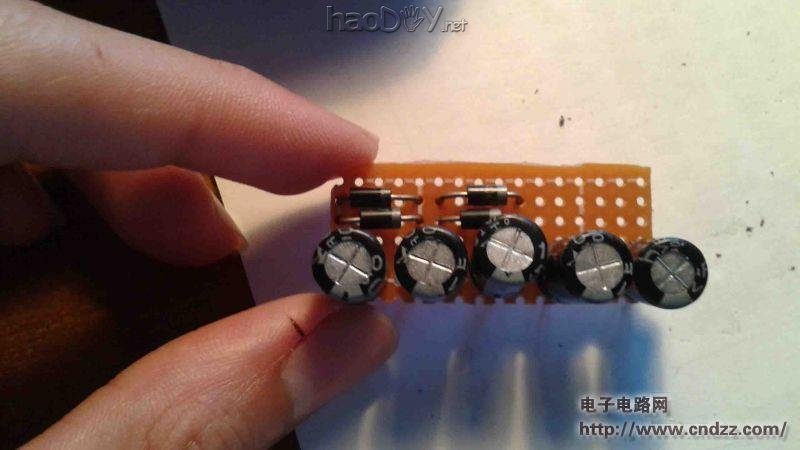

▲图中画的是1000微法电容，可是突然发现我的电容耐压不够，就换成了5个100微法的，效果差不多

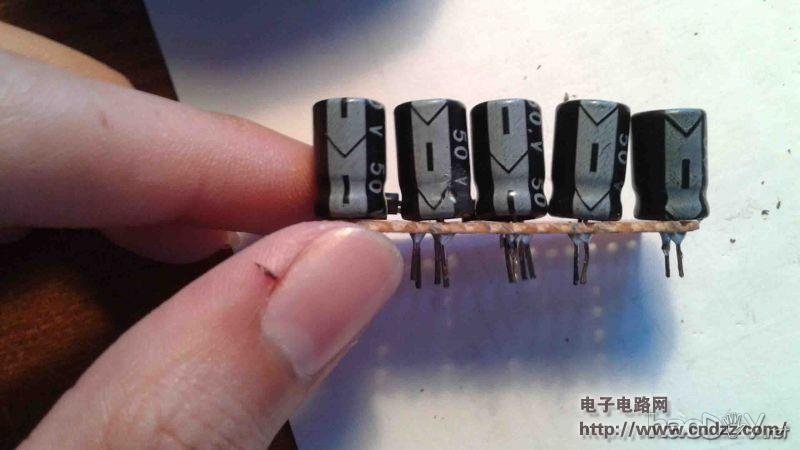

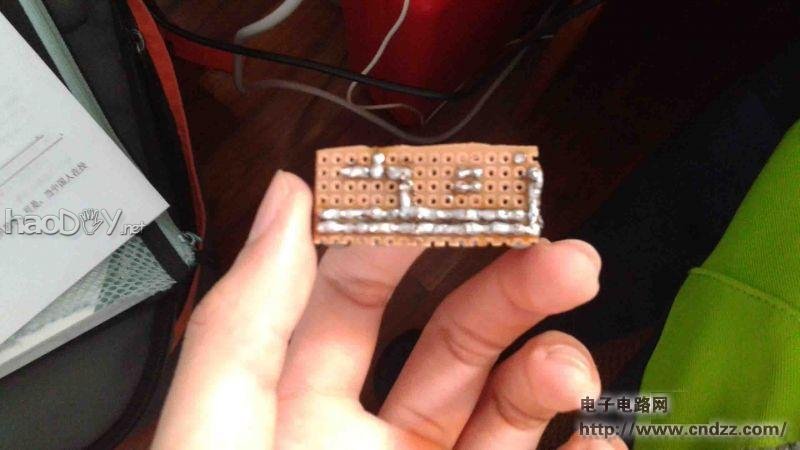

▲没焊整齐

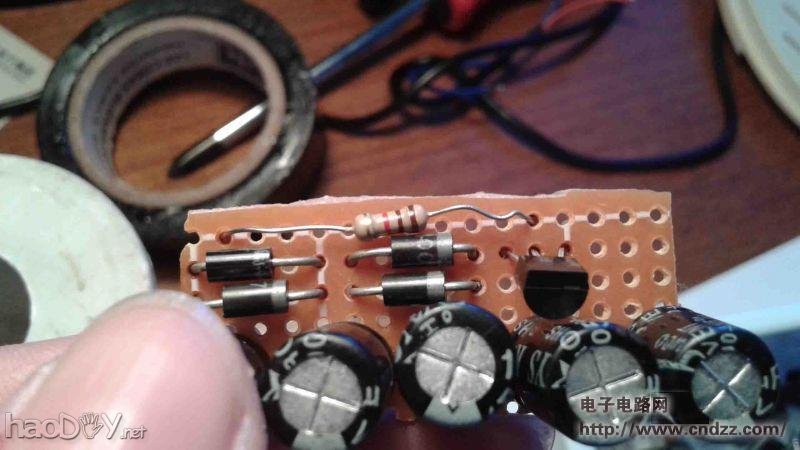

▲之后焊上稳压芯片，我的电压不够所以要加电阻

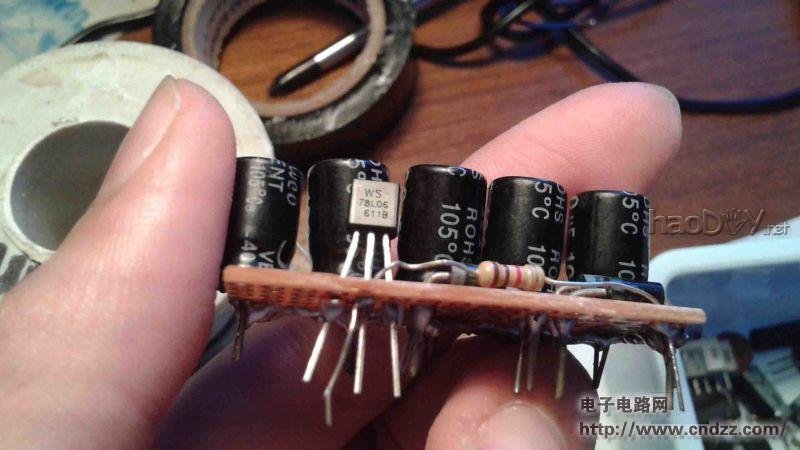

▲来，稳压芯片露个脸

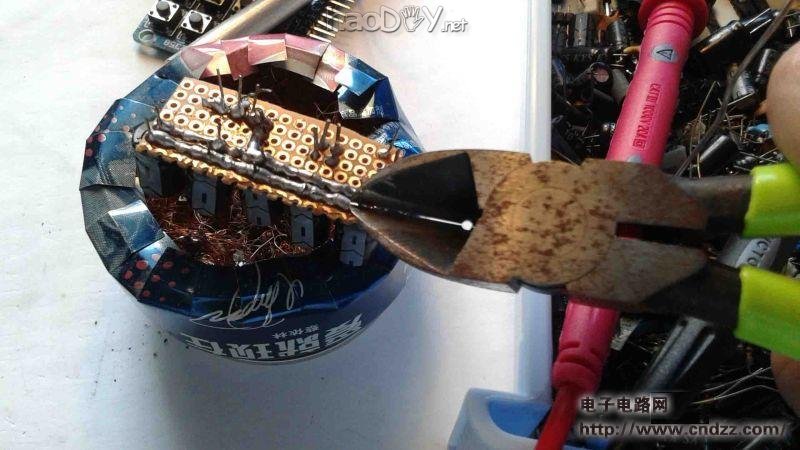

▲剪去过长的引脚
▲基本好了

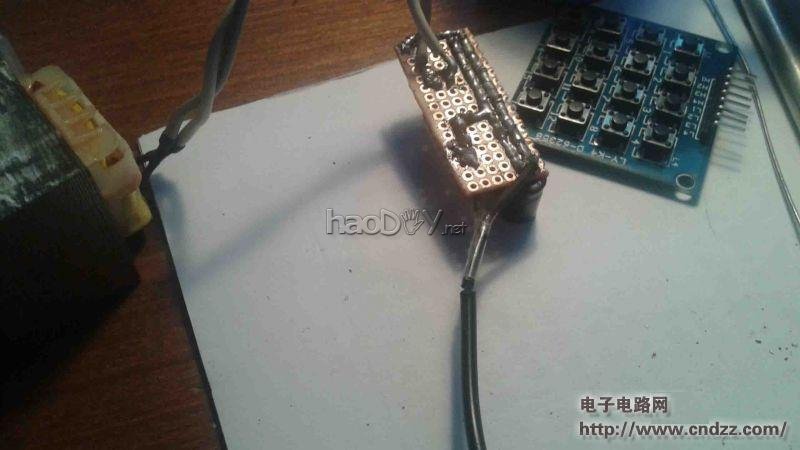

▲焊上输入和输出线

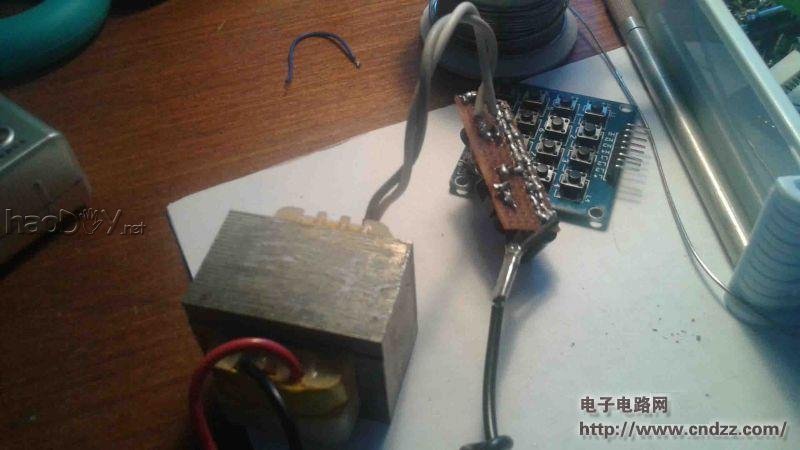

▲如果你不在乎外表的话，这样就好了，不过我还要给他安一个家

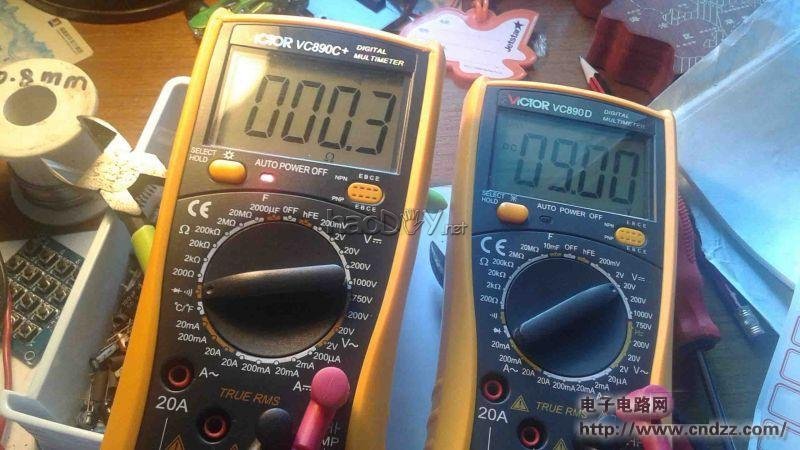

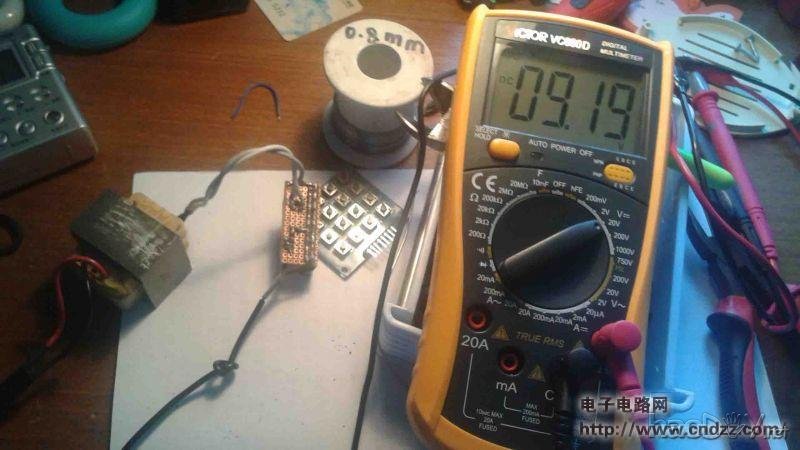

▲先测测电压，合格

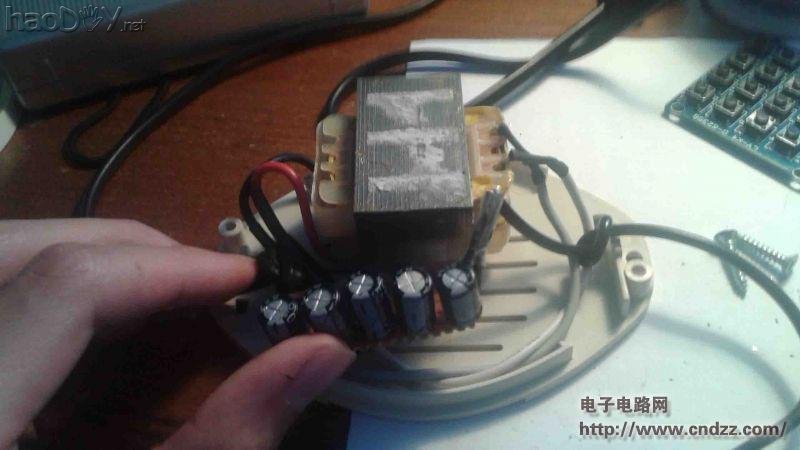

▲准备装入盒子里
▲盖上，这是一个镇流器的盒子

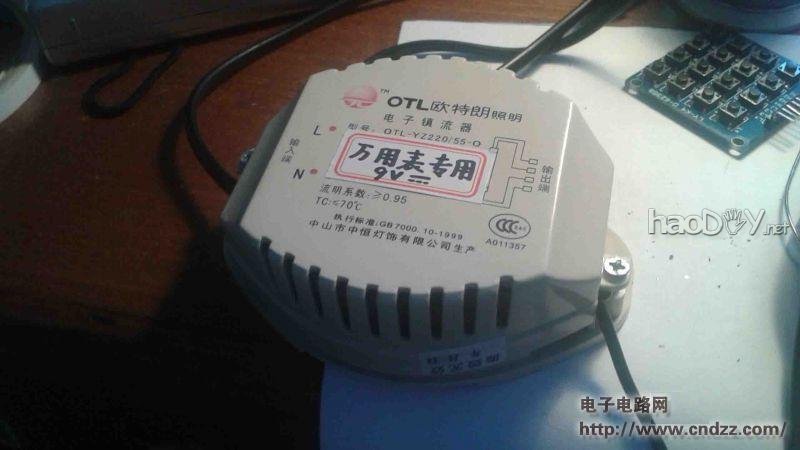

▲贴上标签
▲接上，可以工作

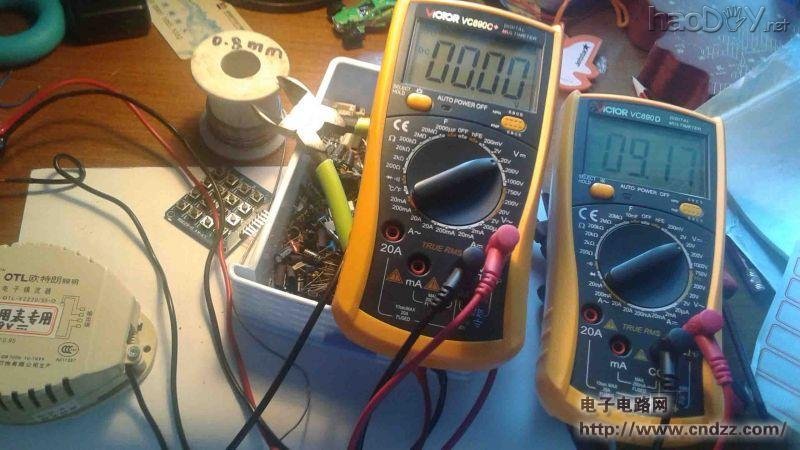

▲（左：变压器供电 右：测参数用的） 接上万用表电压没多掉下去

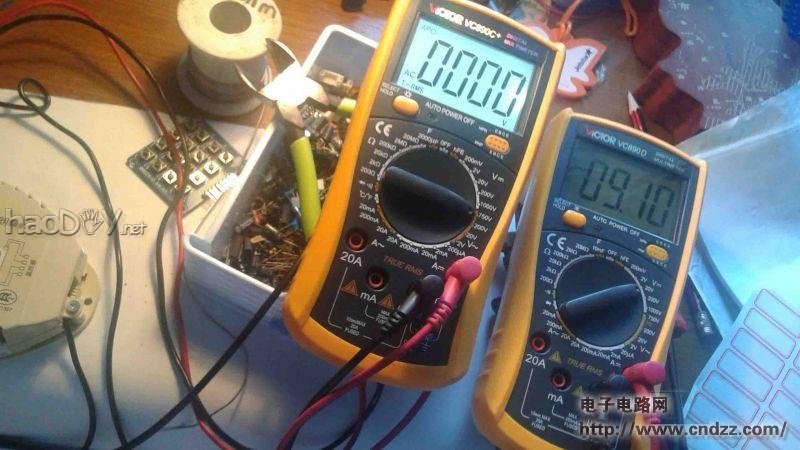

▲开背光，电压9.1V
▲蜂鸣比较耗电，但还是没下9V

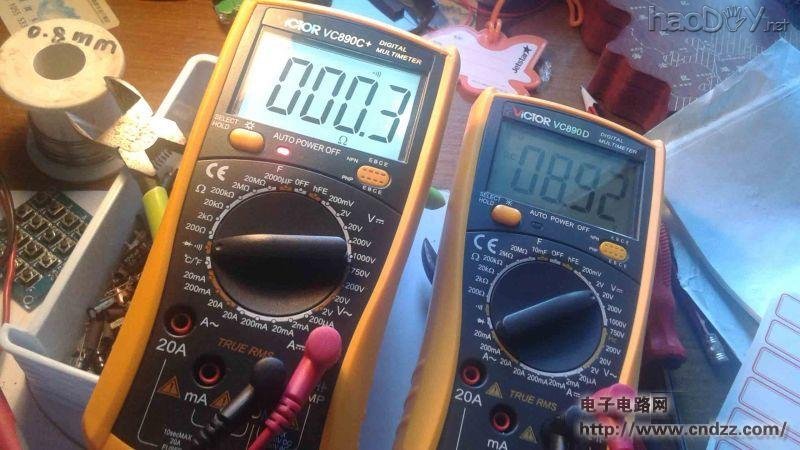

▲蜂鸣加背光，下9V了，不过没影响 好了，看完我做的是不是有点心动了，那就快动手做一个吧！
|
