线性变压器为万用表供电,稳定,永不为电池烦恼

时间:2017-07-04 21:13来源:本站 作者:haodiy 点击:
万用表的9V电池用的很快,价格也不便宜。很多人用锂电加生压为万用表供电,虽然不用整天换电池了,但是一不小心就可能把锂电弄废了。我有两个万用表,一个固定放

----精华教程:+100D币----



 万用表的9V电池用的很快,价格也不便宜。很多人用锂电加生压为万用表供电,虽然不用整天换电池了,但是一不小心就可能把锂电弄废了。我有两个万用表,一个固定放在桌面上,所以可以把这个万用表用线性变压器给它供电,这样,省时省力,只要有市电,万用表就能用。没有的话装上电池照样能用。好了,介绍了这么多下面开始用实践说话。



线性变压器为万用表供电,稳定,永不为电池烦恼


▲首先先上电路图,线性变压器只要选大于9V的就好了,整流滤波一下电压还要乘1.414倍,足够稳压芯片用了。
    稳压芯片可以挑选7809,最好是这种线性稳压,纹波小,对万用表没什么影响,开关的就不好说了。可以挑选
    比7809小的,理由在图上





线性变压器为万用表供电,稳定,永不为电池烦恼

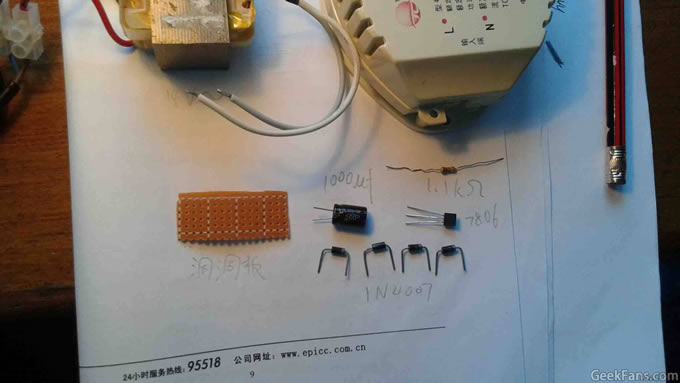

▲材料都在上图了,电容选择变压器整流后电压的2倍左右耐压的,要留有余量





线性变压器为万用表供电,稳定,永不为电池烦恼

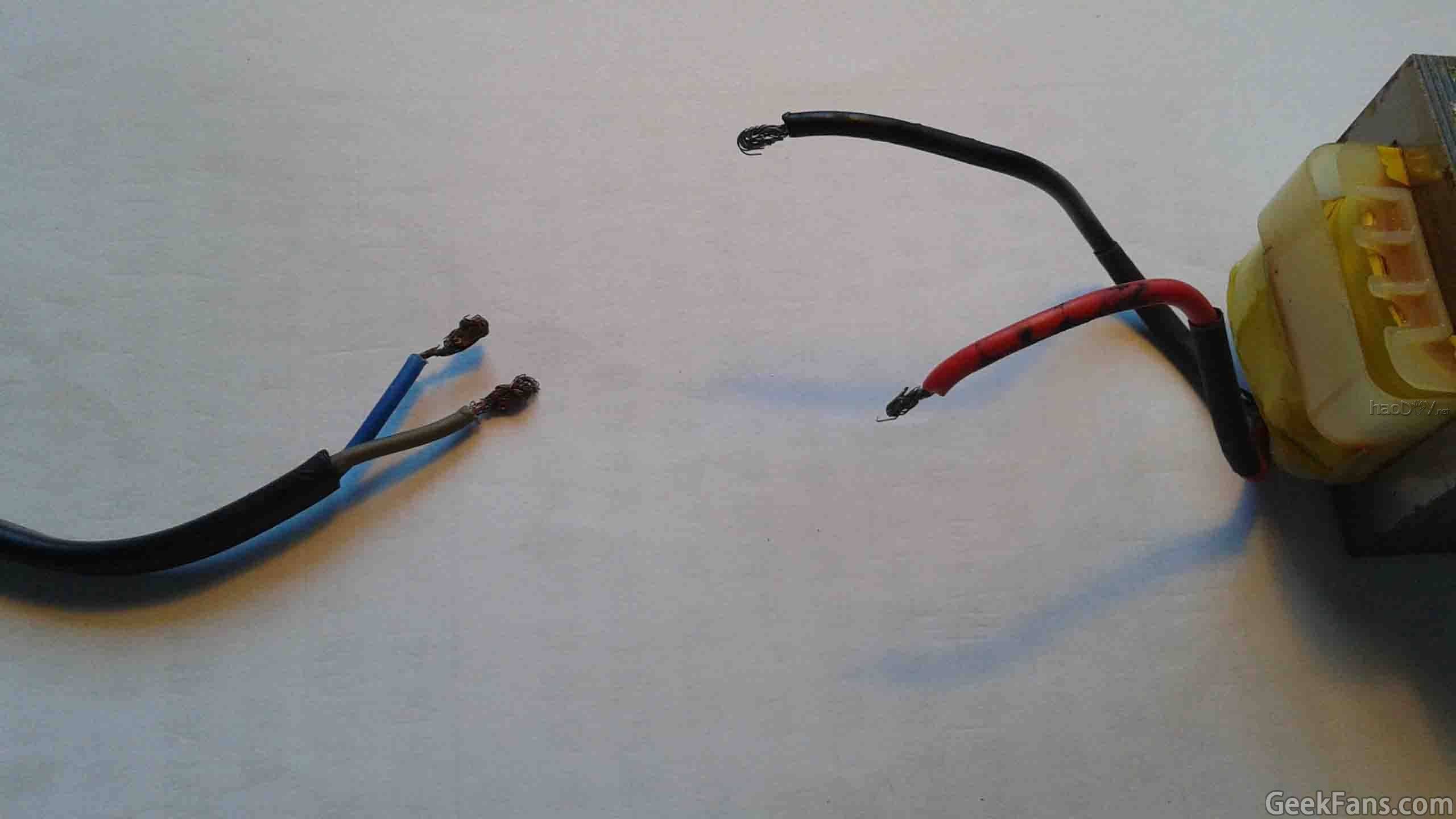

▲准备为变压器焊上电源线





线性变压器为万用表供电,稳定,永不为电池烦恼

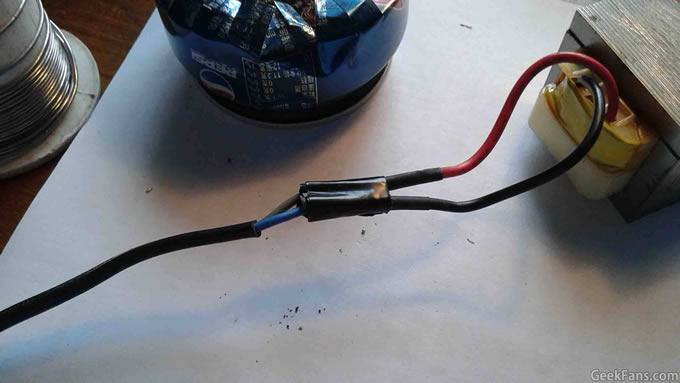

▲焊好后用热缩管绝缘或电工胶布包裹





线性变压器为万用表供电,稳定,永不为电池烦恼

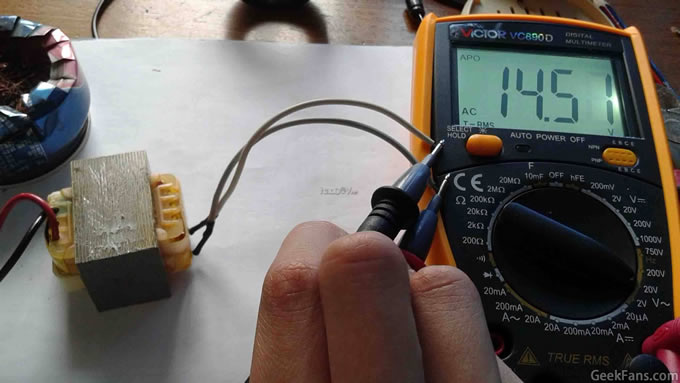

▲测得输出交流14V多





线性变压器为万用表供电,稳定,永不为电池烦恼

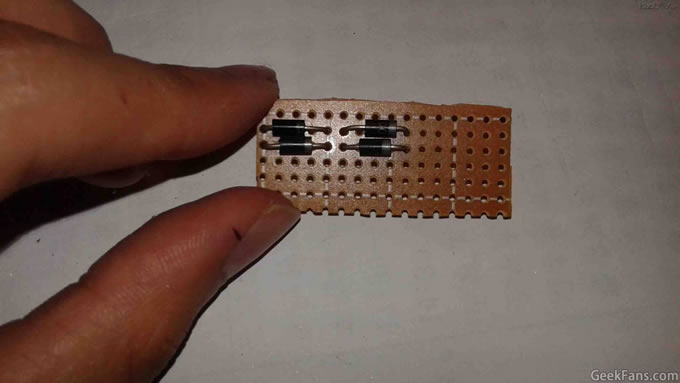

▲下面转到洞洞板工程,先焊整流桥





线性变压器为万用表供电,稳定,永不为电池烦恼

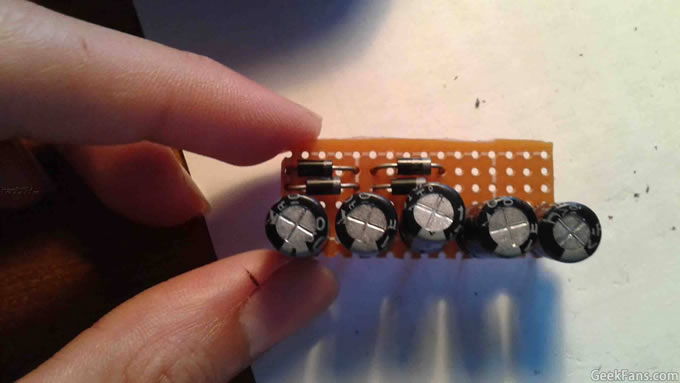

▲图中画的是1000微法电容,可是突然发现我的电容耐压不够,就换成了5个100微法的,效果差不多





线性变压器为万用表供电,稳定,永不为电池烦恼

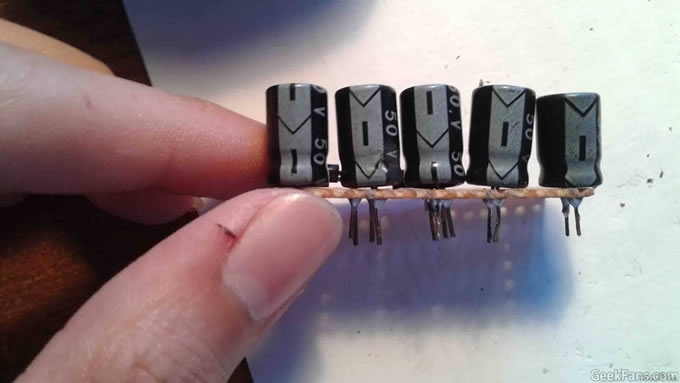

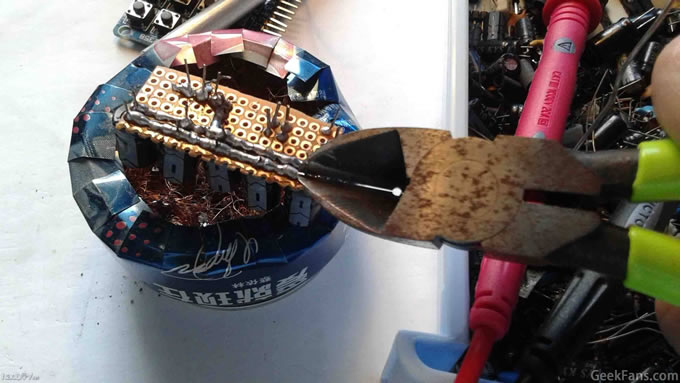

▲没焊整齐





线性变压器为万用表供电,稳定,永不为电池烦恼

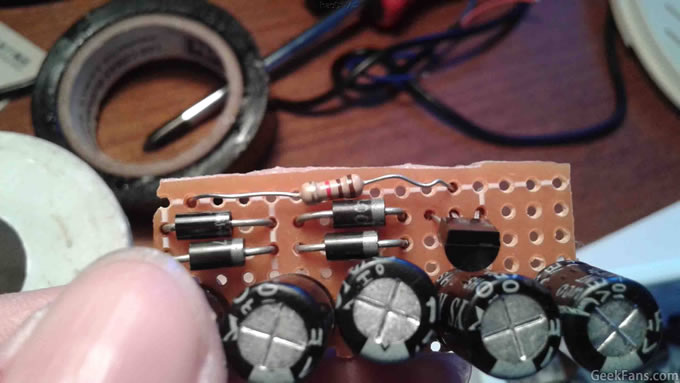

▲之后焊上稳压芯片,我的电压不够所以要加电阻





线性变压器为万用表供电,稳定,永不为电池烦恼

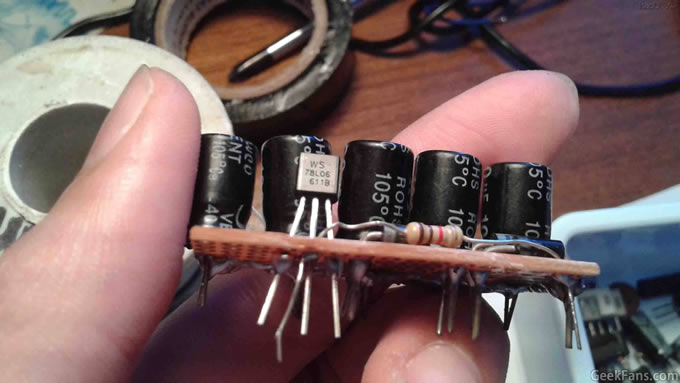

▲来,稳压芯片露个脸





线性变压器为万用表供电,稳定,永不为电池烦恼
