在疯狂的撸pos的过程中，坛友看重的最多是电池，紧接着就是stm32/gd32单片机，而核心为efm32一派的pos机，因为资料少，没调试工具，就被打上了：没卵用，垃圾，便宜货等等的名号，被大家仍在墙角堆灰。为了利用上这只小壁虎，于是乎为决定研究研究。
开始入门是照着@kanamu 大神的帖子来的，玩了几天，觉得壁虎的adc性能不错（1msps，12bit，4ch，内部1.25/2.5v的bandgap基准，输入阻抗高，可以差分输入），于是就有了这个usb小表的小项目。
然后从学习点亮第一个LED灯到现在，掐指一算，应该就两个星期的零碎时间搞起来了。
好的，不啰嗦了，开始
如果想要学习的话，两个东西必备，首先要一个jlink。怎么？没有jlink？用pos机做一个呗，只要一块钱
【教程】用gd32做一个jlink-ob调试器，并吊打壁虎（efm32）|http://bbs.mydigit.cn/read.php?tid=1692562
然后开发环境，我选择的是官方提供的simplicity-studio，图形化的开发环境，很简单的说，点几下，选一下就可以玩了，不过有些坛友说太大难下载，这个嘛，我也帮不了你了，我这里下载能到100兆帕的样子（偷笑）
下载地址：http://cn.silabs.com/products/mcu/Pages/simplicity-studio.aspx
网速快的可以先现在在线端，然后补充对应型号的库就好了，这样省空间点

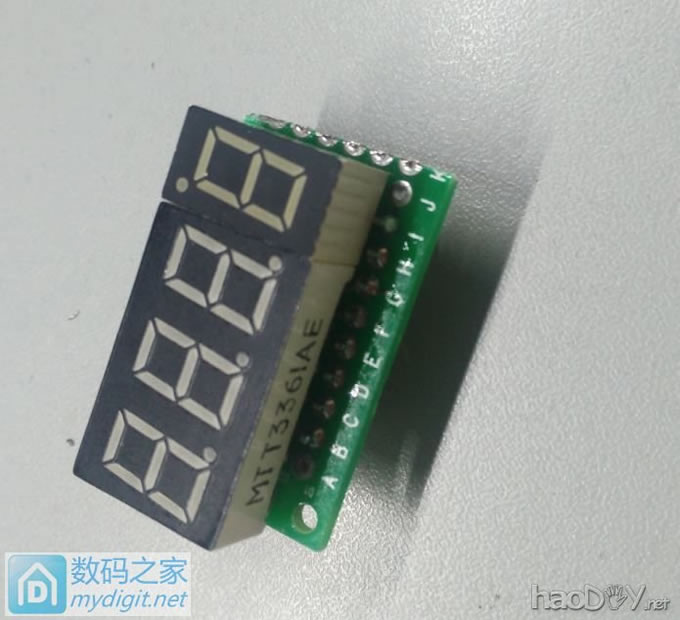

当然我这个小表现在的状态还是原型样机，验证阶段。没有任何显示装置，电压电流靠串口回传的，本来搞好了数码管，但懒得飞线焊上，那就将就下了，自用无所谓了

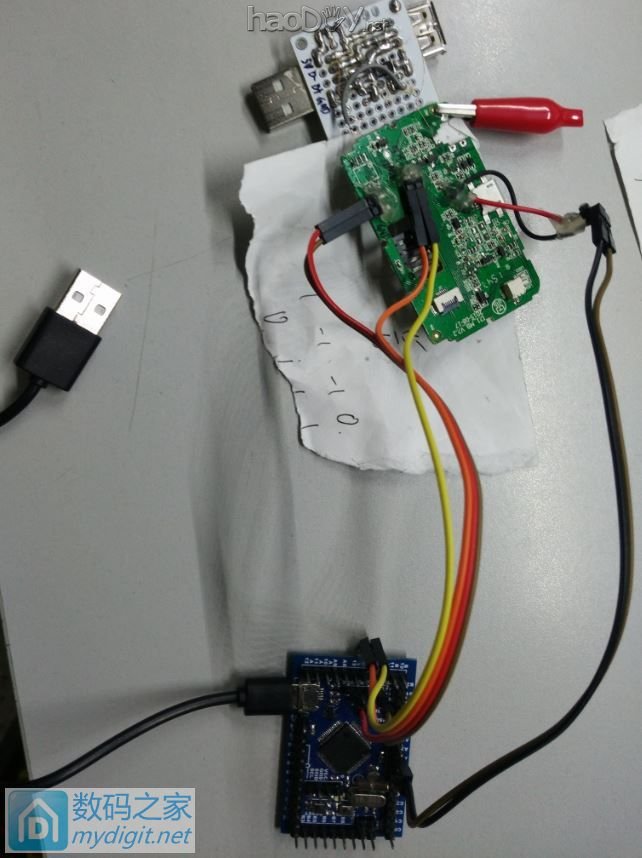

小表和jlink的整套合影，简单粗糙啊真是
中间飞了一堆线

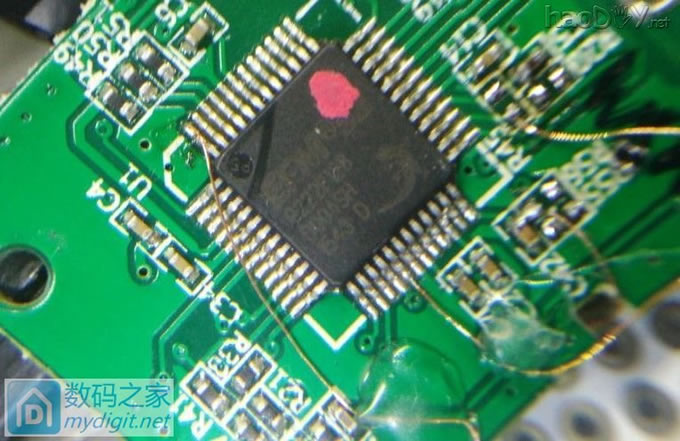

壁虎efm32单片机特写

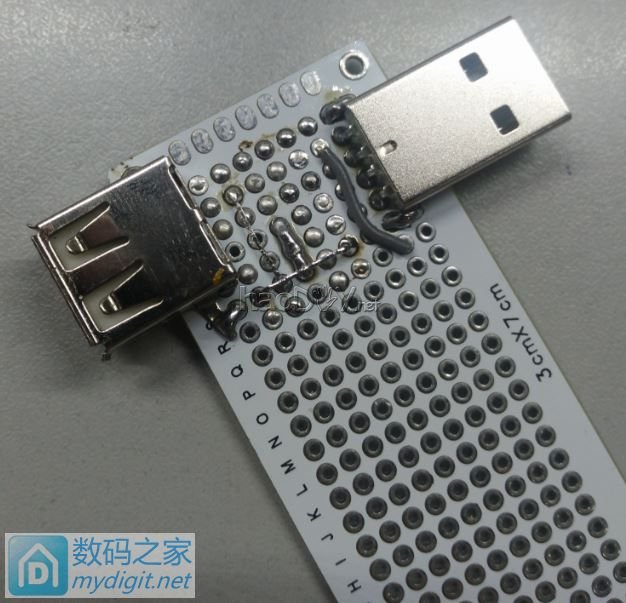

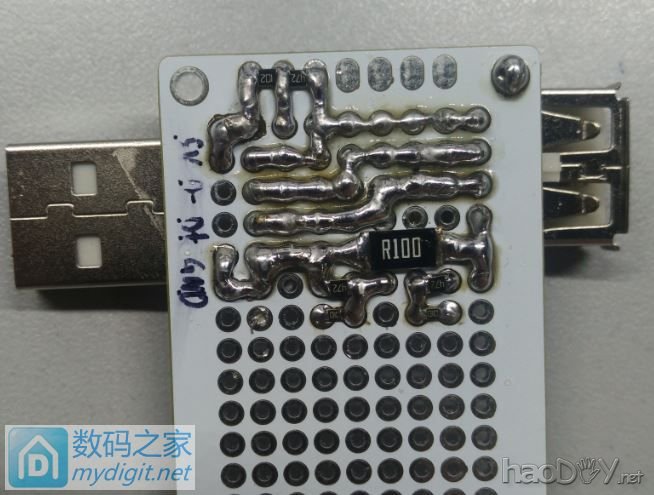

这个是usb部分焊好的电路，双面洞洞板真是个折磨人的小妖精啊
qc2.0诱导试验
诱导开始前，电压5v，红灯亮

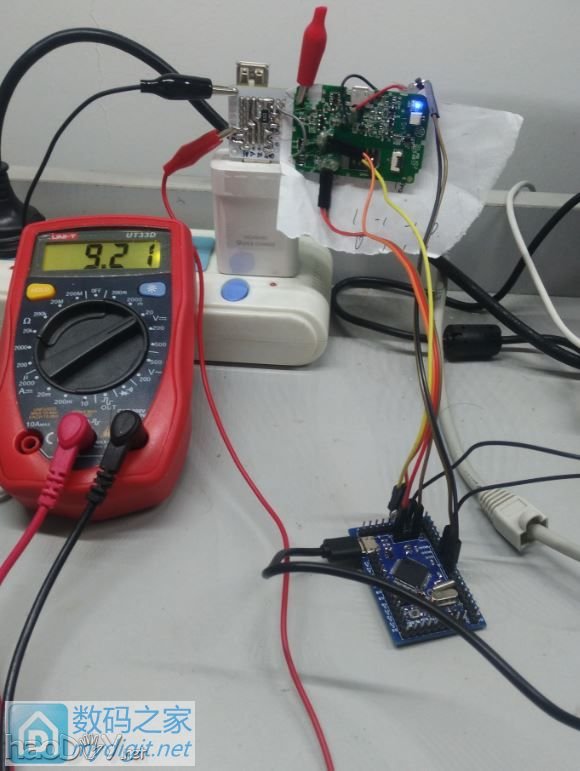

诱导成功，输出9v，因为我这个充电头没有12v档，就没测了
简单说一下qc2.0的协议，手机在d+上加0.6v电压，这时充电器内部d+和d-是联通的，d-也是0.6v，在1.35秒后，充电器断开d+和d-的联通，d-电压降到0，这时表示充电器支持协议，接下来就是手机请求电压，在d+加3.3v，d-加0.6v时，输出9v，在d+加0.6v，d-加0.6v时，输出12v，在d+加3.3v，d-加3.3v时，输出20v，在d+加0.6v，d-加0v时，输出5v，然后就可以靠这协议来骗一把充电器了。在d+上我用dac直接实现，这很方便，d-上接adc，同时有一个引脚推挽输出高，10k和2.2k分压为0.6v，这样就可以让充电器输出9v了，18w功率可是爽歪歪啊。
电压电流测试

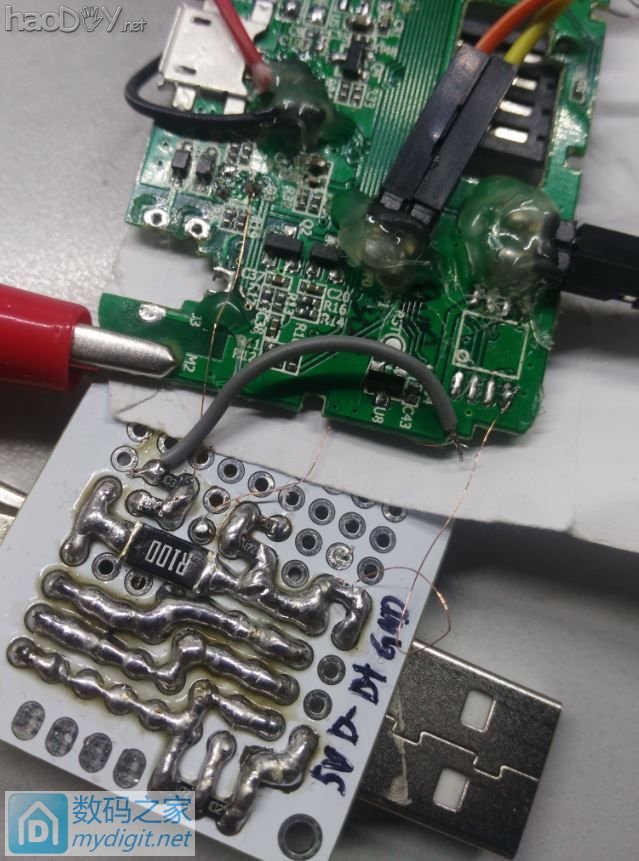

电流取样电阻因为手头只有100毫欧的，只能硬头皮上了，虽然好像真的有点大了。

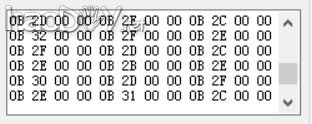

目前串口值是原始数据，不过波动不算太大

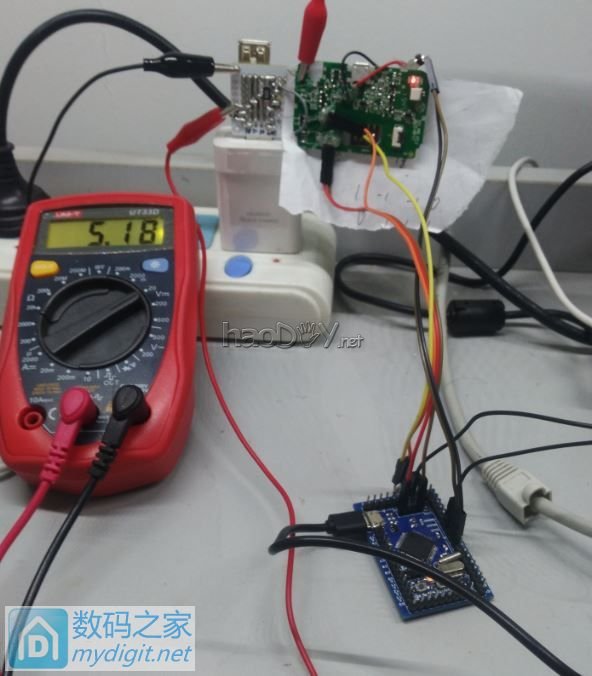

5v时给手机充电，电压0x640左右，换算为5.08v
电流为0xae左右，500ma左右
诱导为9v时，因为我没有合适负载，所以电流数据是0了，就测了下电压0xB2f左右，9.08v的样子
这个值有点偏低的问题，是adc有点偏低，之前测试了整个量程，大概偏了一个f的样子，具体原因不是很清楚，可能也和电路有关，不过偏的比较线性，后面可以校准，输出值波动不大，这倒是个好事。

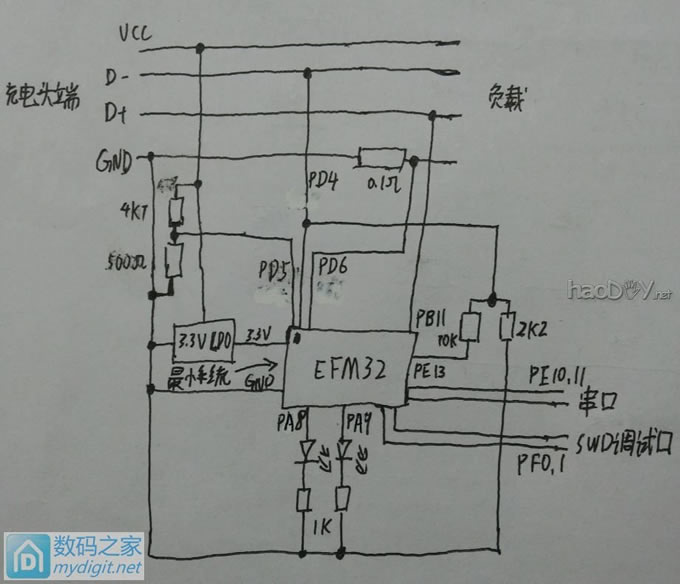

最后上电路图，简易的

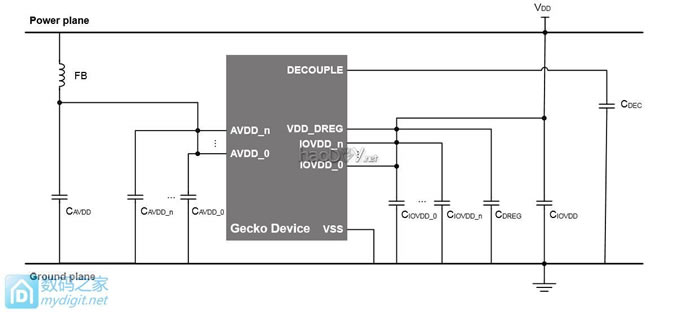

当然以上要保证最小系统正常，因为实验阶段是在pos板子上改的，就没必要理，不过还是贴张最小系统的图
仿制难度应该不大，就是太简单太low了，不过想玩qc2.0的可以试试
我贴下源代码，真的不长，不过没注释，我太懒了
其实，真心，这货的现在的难度，就是点几下鼠标，然后后面的操作就很简单了，已经有点类似arduino的感觉了
复制代码
-
#include <stdint.h>
-
#include <stdbool.h>
-
#include "em_usart.h"
-
#include "em_device.h"
-
#include "em_chip.h"
-
#include "InitDevice.h"
-
#include "em_cmu.h"
-
#include "em_gpio.h"
-
#include "stdio.h"
-
#include "em_emu.h"
-
#include "em_adc.h"
-
#include "em_dac.h"
-
-
-
void sys_int(void)
-
{
-
CHIP_Init();
-
-
/* Infinite loop */
-
enter_DefaultMode_from_RESET();
-
-
//GPIO_PinOutClear(gpioPortA, 8);
-
-
/*串口进中断*/
-
USART0->IFC = _USART_IFC_MASK;
-
NVIC_ClearPendingIRQ(USART0_RX_IRQn);
-
NVIC_EnableIRQ(USART0_RX_IRQn);
-
USART0->IEN = USART_IEN_RXDATAV;
-
USART0->ROUTE |= USART_ROUTE_TXPEN | USART_ROUTE_RXPEN | USART_ROUTE_LOCATION_LOC0;
-
/*串口进中断结束*/
-
/* Enable DAC channel 0, located on pin PB11 */
-
DAC_Enable(DAC0, 0, true);
-
-
}
-
-
-
/**************************************************************************//**
-
* [url=u.php?uid=650075]@brief[/url] Write DAC conversion value
-
*****************************************************************************/
-
void DAC_WriteData(DAC_TypeDef *dac, unsigned int value, unsigned int ch)
-
{
-
/* Write data output value to the correct register. */
-
if (!ch)
-
{
-
dac->CH0DATA = value;
-
}
-
else
-
{
-
dac->CH1DATA = value;
-
}
-
}
-
-
uint32_t ADC0_get_result()
-
{
-
uint32_t samp;
-
ADC_Start(ADC0, adcStartSingle);
-
/* Wait while conversion is active */
-
while (ADC0->STATUS & ADC_STATUS_SINGLEACT) ;
-
/* Get ADC result */
-
samp = ADC_DataSingleGet(ADC0);
-
return samp;
-
}
-
-
uint32_t ADC0_get_send_result()
-
{
-
uint32_t samp;
-
-
uint8_t cache1 = 0;
-
uint8_t cache = 0;
-
uint32_t cache2 = 0;
-
samp = ADC0_get_result();
-
cache2 = samp;
-
cache1 = samp;
-
samp >>= 8;
-
cache = samp;
-
USART_Tx(USART0, cache);
-
USART_Tx(USART0, cache1);
-
return cache2;
-
-
}
-
-
void adc_change_input_ch(uint8_t ch)
-
{
-
ADC_InitSingle_TypeDef initsingle = ADC_INITSINGLE_DEFAULT;
-
switch(ch)
-
{
-
case 4:
-
initsingle.prsSel = adcPRSSELCh0;
-
initsingle.acqTime = adcAcqTime64;
-
initsingle.reference = adcRef1V25;
-
initsingle.resolution = adcRes12Bit;
-
initsingle.input = adcSingleInpCh4;
-
initsingle.diff = 0;
-
initsingle.prsEnable = 0;
-
initsingle.leftAdjust = 0;
-
initsingle.rep = 0;
-
ADC_InitSingle(ADC0, &initsingle);
-
break;
-
case 5:
-
initsingle.prsSel = adcPRSSELCh0;
-
initsingle.acqTime = adcAcqTime64;
-
initsingle.reference = adcRef1V25;
-
initsingle.resolution = adcRes12Bit;
-
initsingle.input = adcSingleInpCh5;
-
initsingle.diff = 0;
-
initsingle.prsEnable = 0;
-
initsingle.leftAdjust = 0;
-
initsingle.rep = 0;
-
ADC_InitSingle(ADC0, &initsingle);
-
break;
-
-
case 6:
-
initsingle.prsSel = adcPRSSELCh0;
-
initsingle.acqTime = adcAcqTime64;
-
initsingle.reference = adcRef1V25;
-
initsingle.resolution = adcRes12Bit;
-
initsingle.input = adcSingleInpCh6;
-
initsingle.diff = 0;
-
initsingle.prsEnable = 0;
-
initsingle.leftAdjust = 0;
-
initsingle.rep = 0;
-
ADC_InitSingle(ADC0, &initsingle);
-
break;
-
}
-
}
-
-
/**************************************************************************//**
-
* [url=u.php?uid=650075]@brief[/url] Main function
-
*****************************************************************************/
-
int main(void)
-
{
-
int i;
-
-
uint32_t sample;
-
uint8_t working_satae = 1;//0-普通5v //1-qc2.0插入前 //2-qc2.0前奏 //3-qc2.0-9v
-
uint32_t DAC_Value;
-
sys_int();
-
while (1)
-
{
-
switch(working_satae)
-
{
-
case 0:
-
{
-
for(i = 0; i < 20000; i++);
-
DAC_Enable(DAC0, 0, 0);
-
adc_change_input_ch(4);
-
ADC0_get_send_result();
-
adc_change_input_ch(6);
-
ADC0_get_send_result();
-
break;
-
}//case 0
