上一贴（精华帖的哦，欢迎围观）： 基于efm32的彩屏蓝牙USB电压电流表，支持QC2.0/QC3.0/MTK快充诱骗|http://bbs.mydigit.cn/read.php?tid=1825596 上次的那个表，因为实验的适合micro口插拔的次数太多而且本身质量不怎么，被玩的有点接触不良了。 寻思这上次已经制作了完整版的，这次就精简了蓝牙部分了（毕竟本身功耗不小）。因为之前的问题usb座子封装弄反了，这次寻思这把它转正回来。 杀鸡
备齐三大件开工

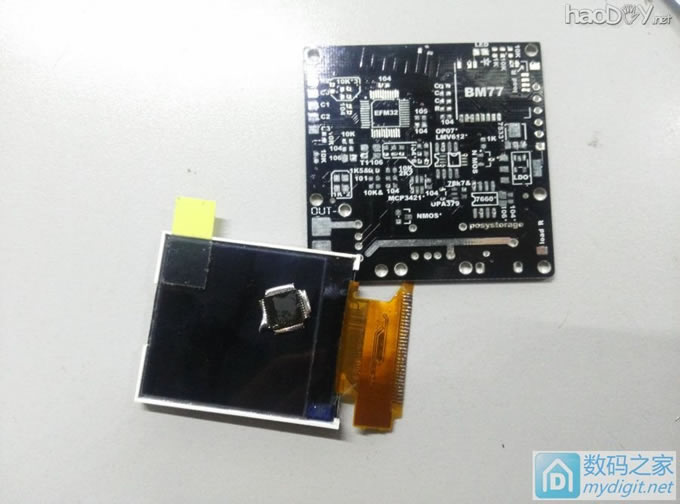

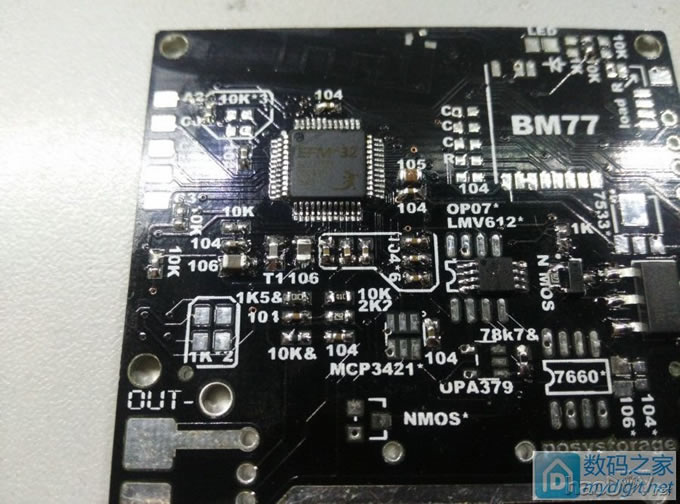

先吧mcu弄上去

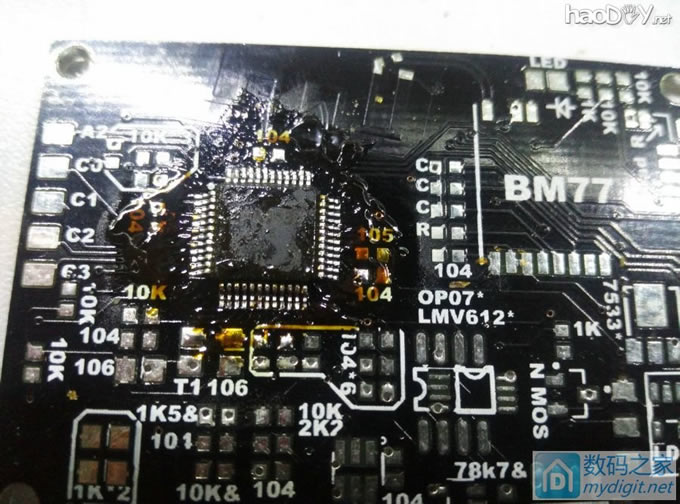

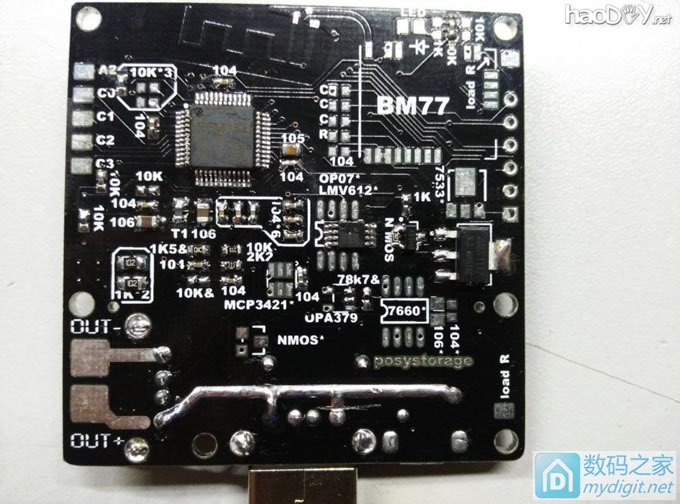

焊完核心部件并洗板

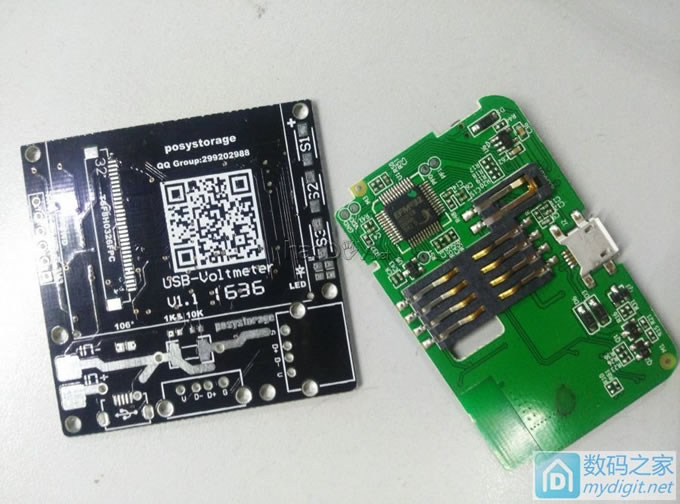

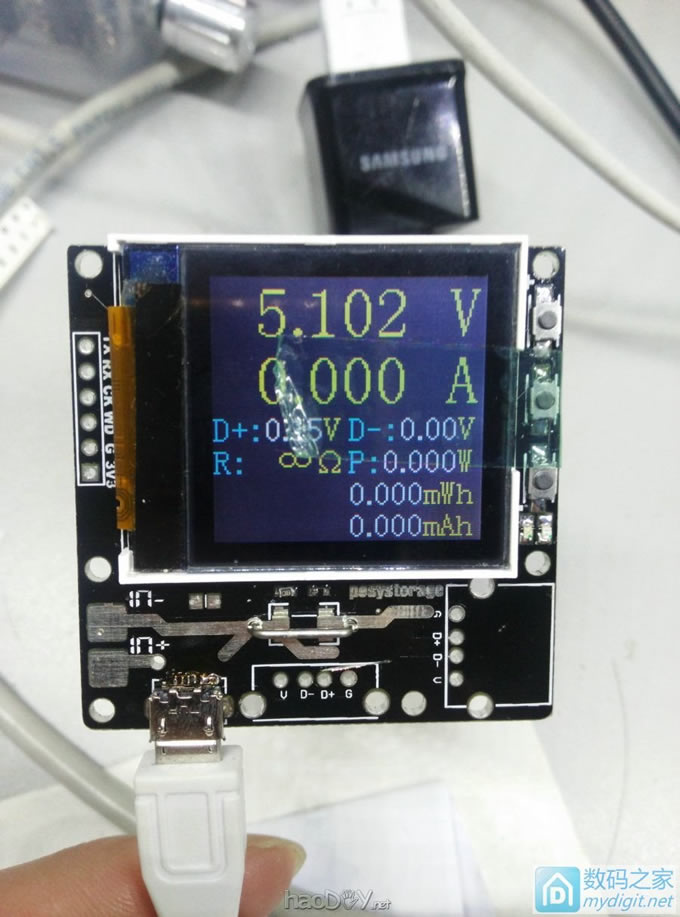

下载固件后一次成功点亮 其中这个micro座子是从某款pos机上拆的，寻思着平时买的廉价的usb座子都没有牌子，这个座子至少打上了品牌标，看着也厚实，应该耐用吧 粘胶带是因为屏幕背胶还没粘，先临时固定下

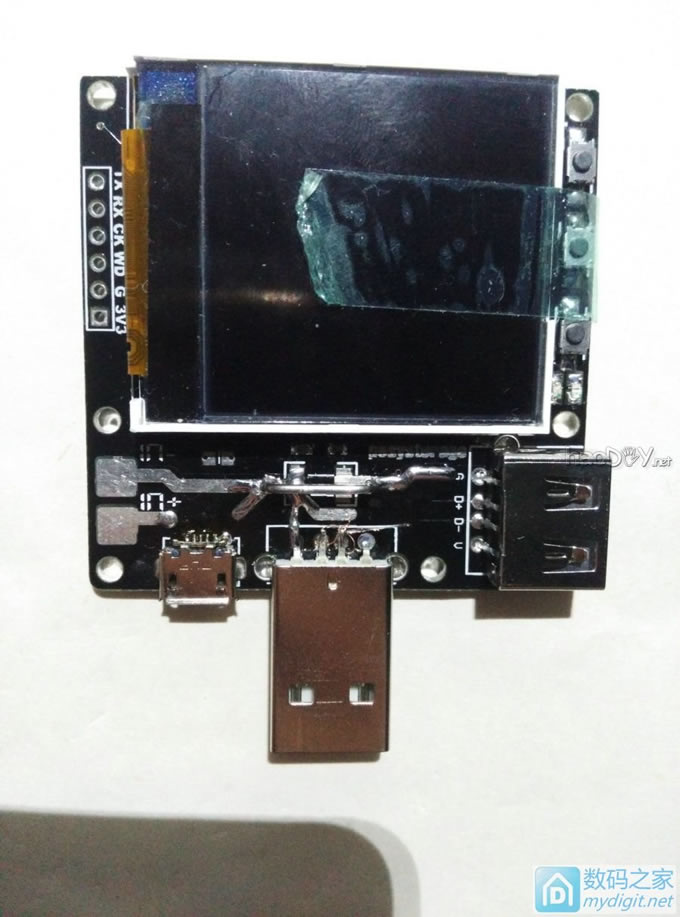

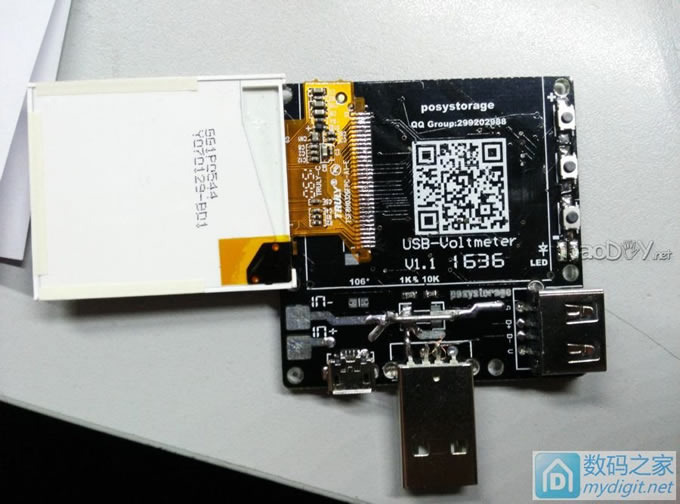

两个大座子焊上的样子 为了能吧公座焊在正面，花了点心思，首先隔断了vcc个gnd的走线，然后用锡联通，中间的d+和d-则是用漆包线飞线的
洗白白的背面 这次水泥电阻也不加了，mtk诱骗用得到的时间少

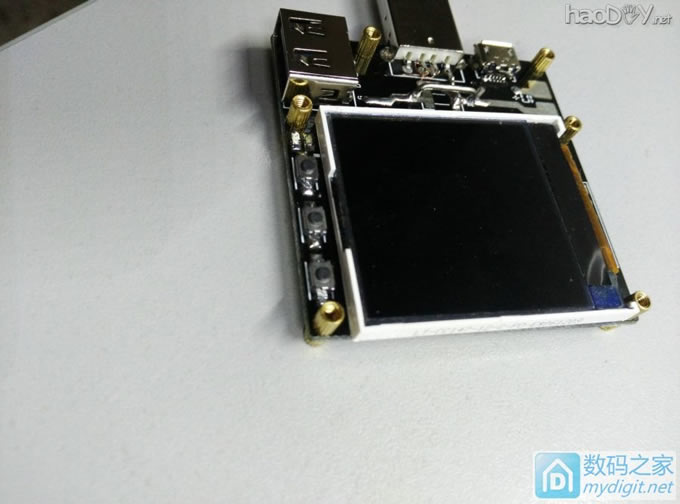

固定孔装上铜柱

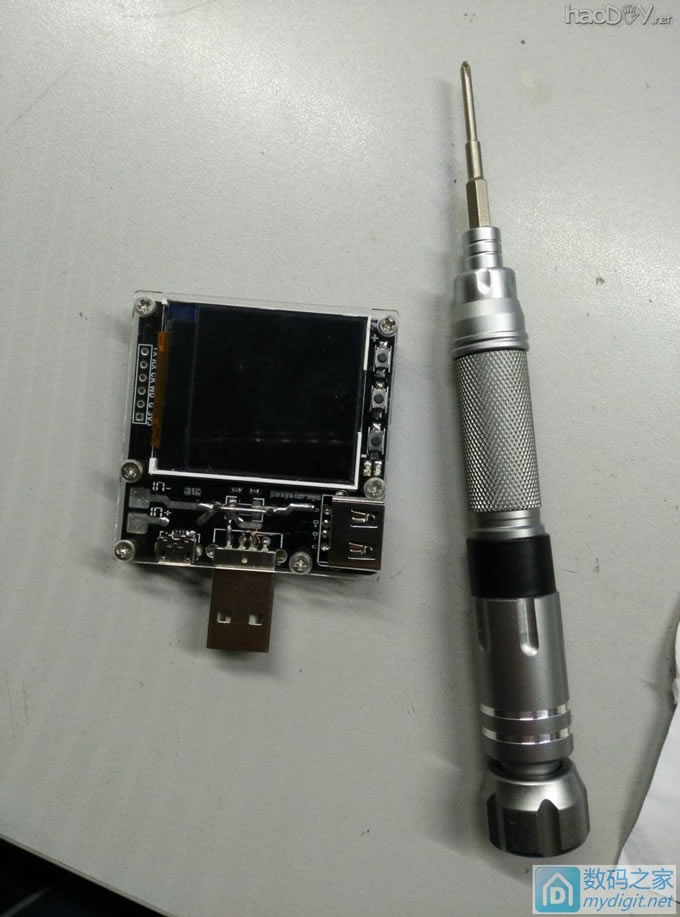

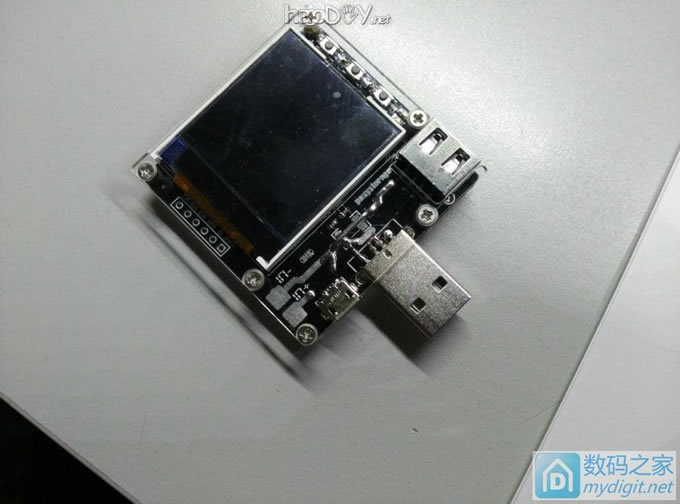

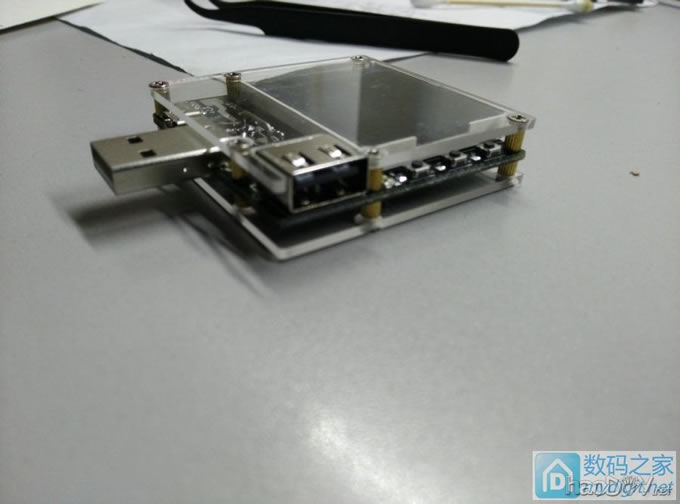

装好亚克力外壳
正面完成效果
背面完成效果

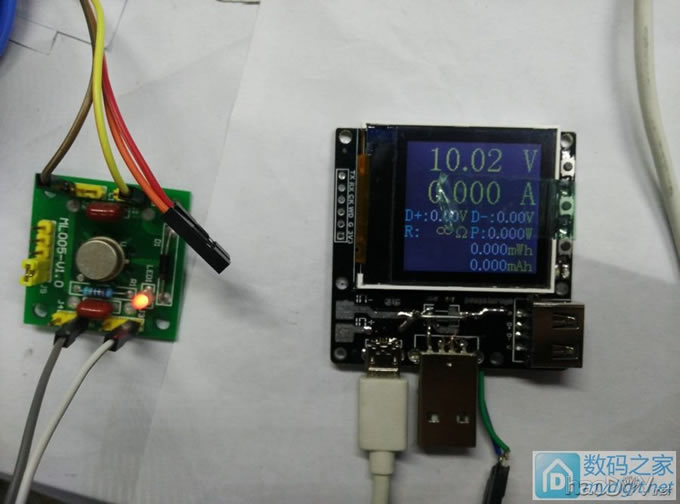

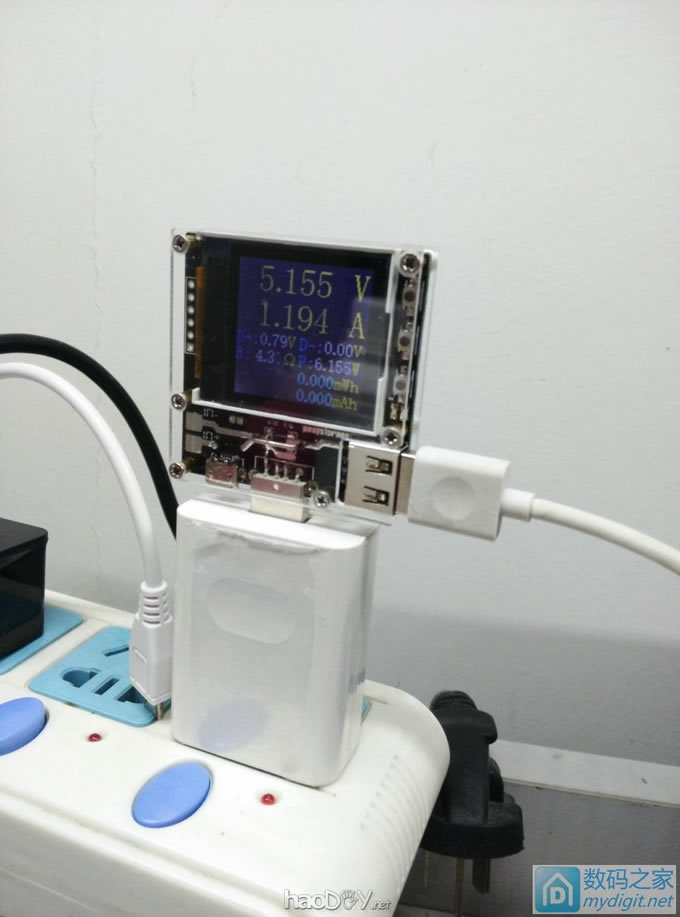

上电试机
最后和论坛神器对比下大小

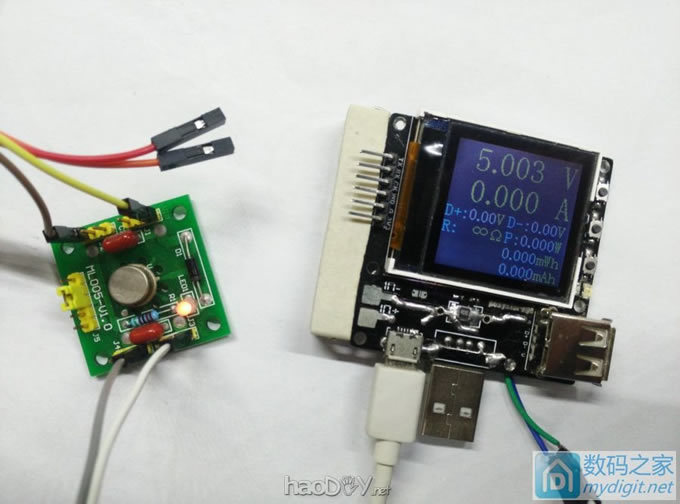

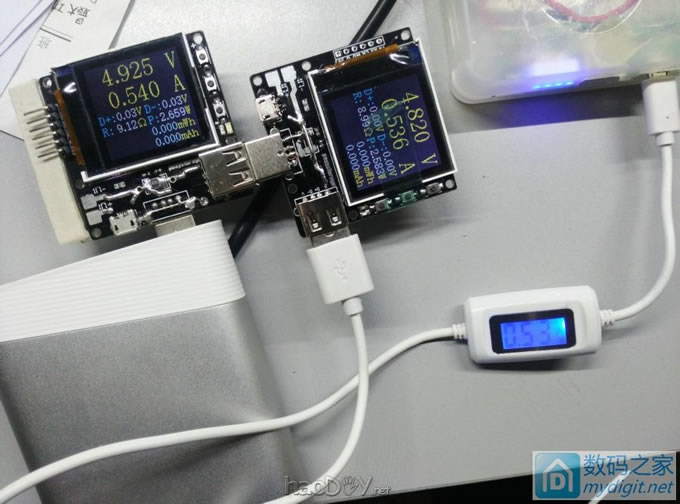

一大堆表串起来玩

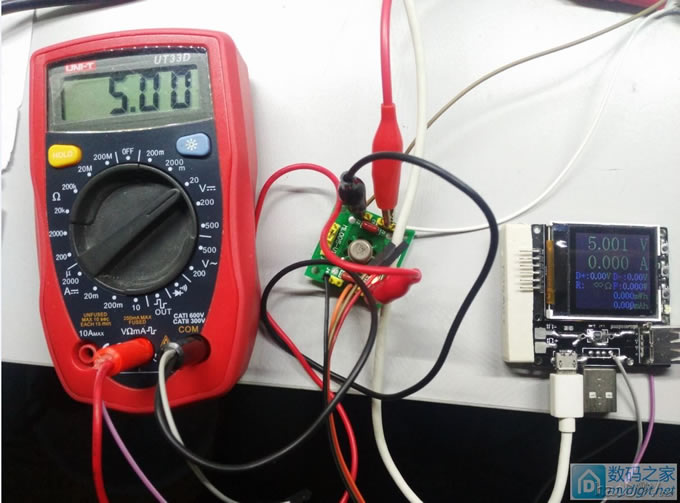

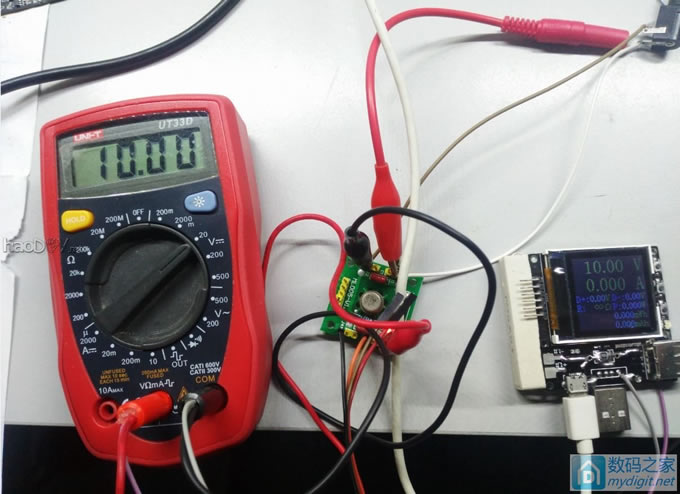

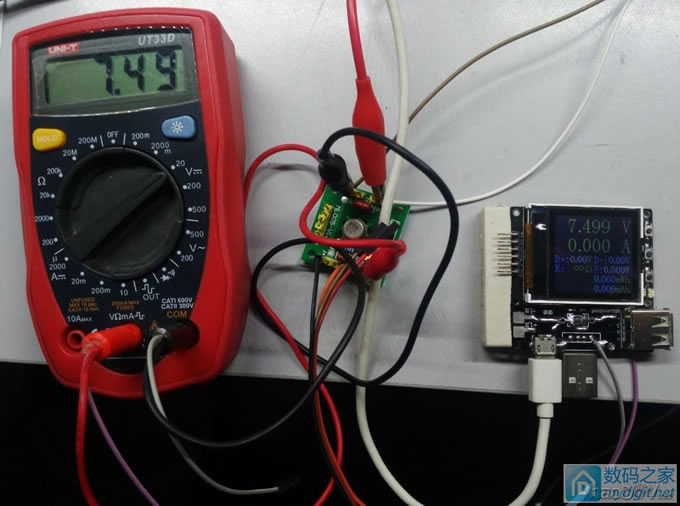

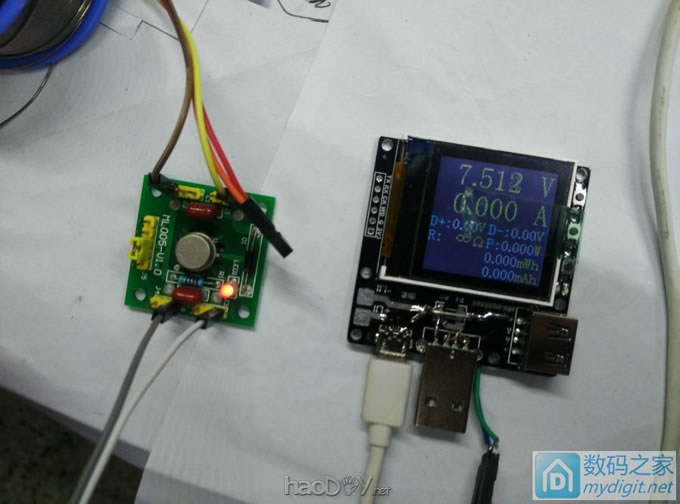

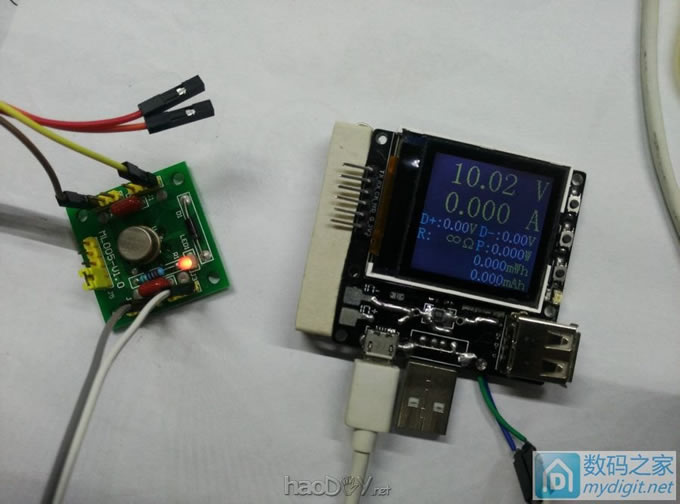

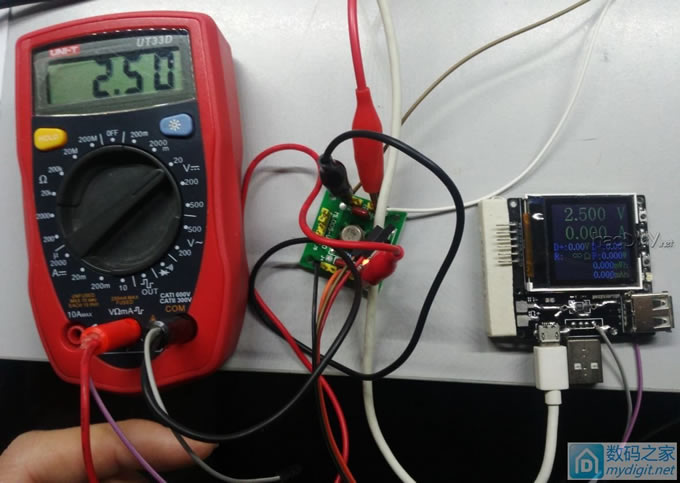

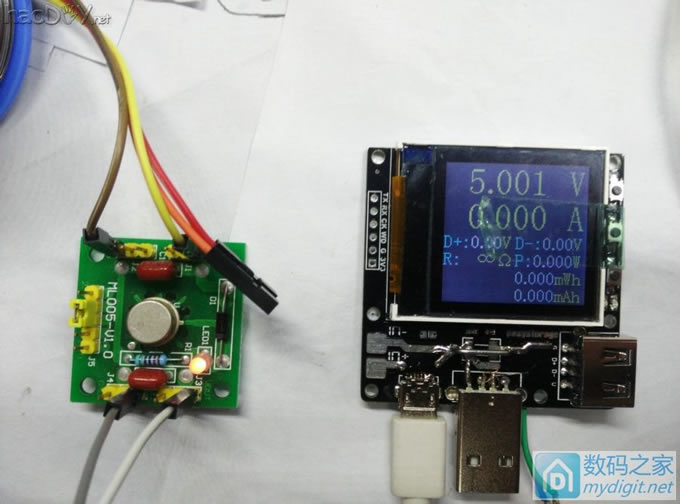

弄完，搬出基准来校准下表。 以5v点调整后对比 米勒家的ad584基准 之前焊的老表    新的    ------------------------------------------划一刀---------------------------------------------------- 11月29号更新，重新修正了下校准值，这次效果更好了
