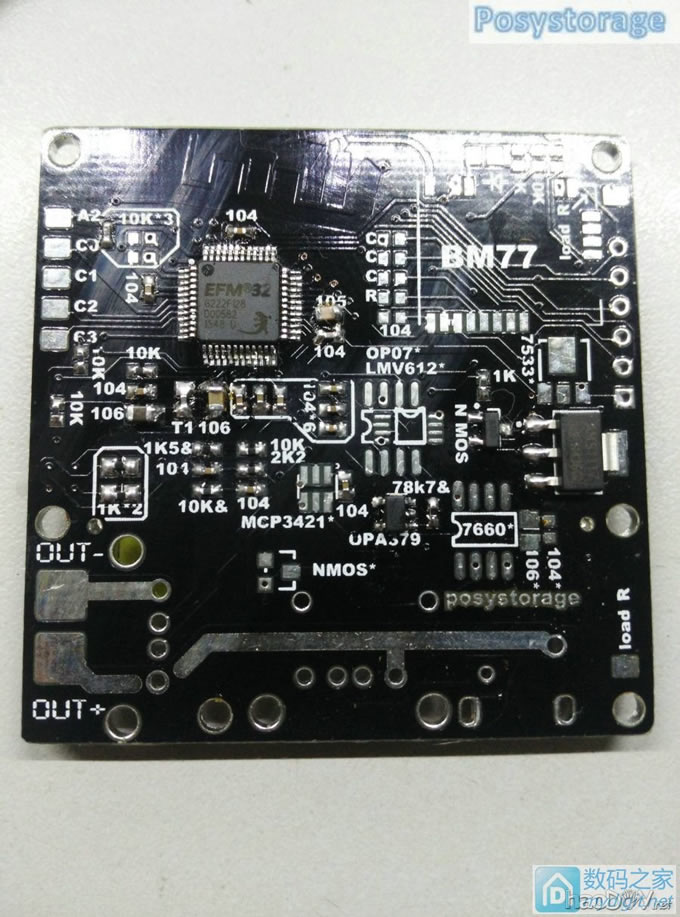

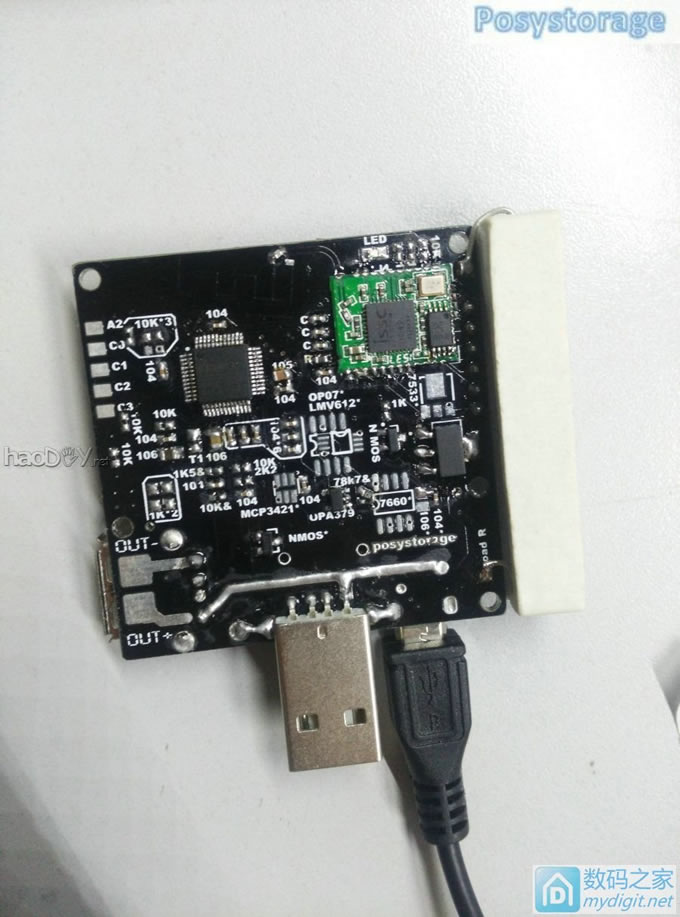

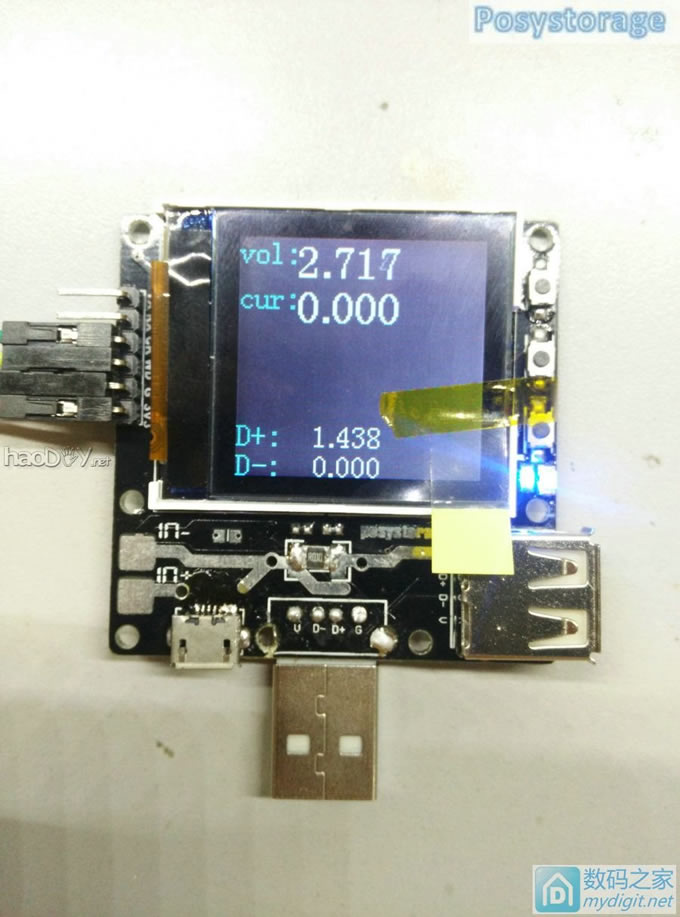

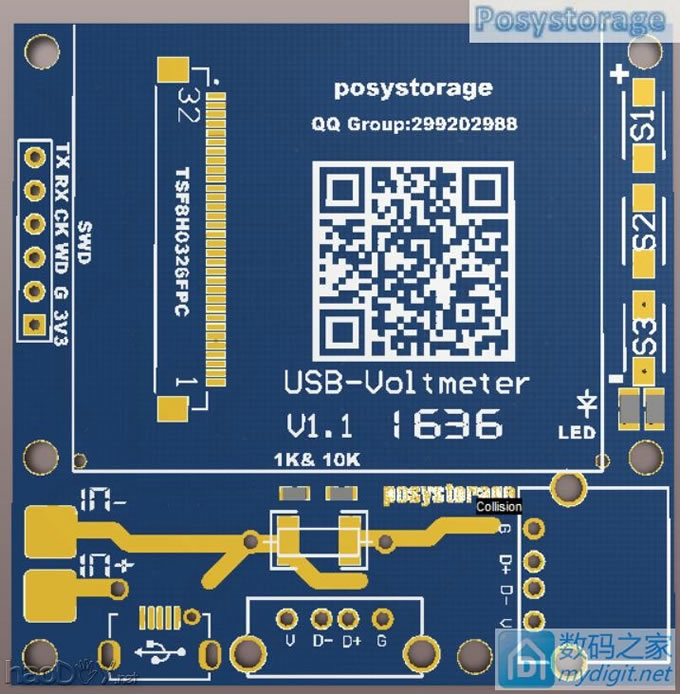

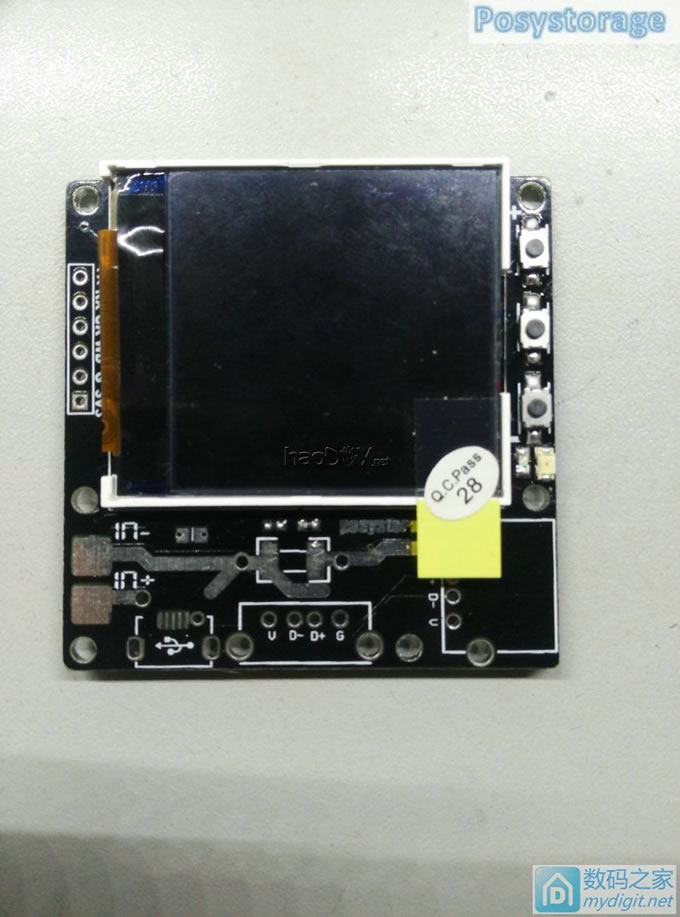

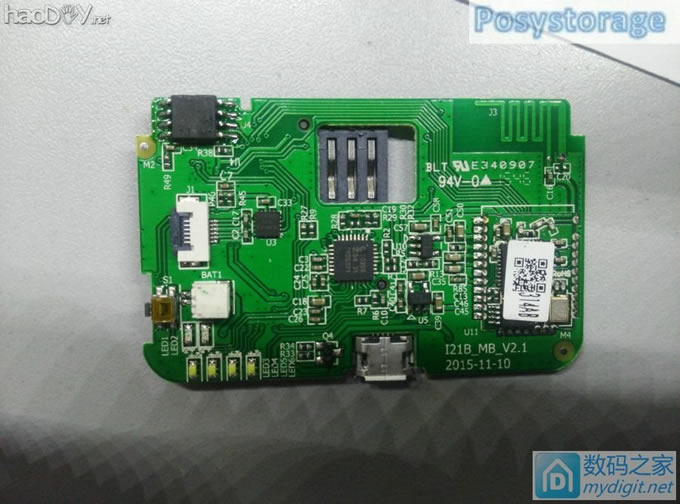

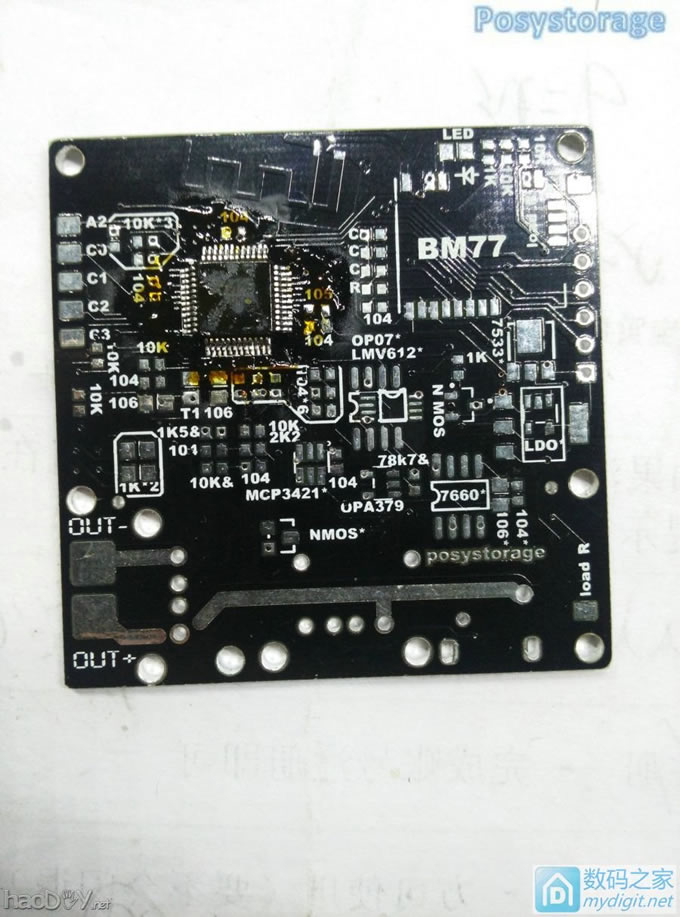

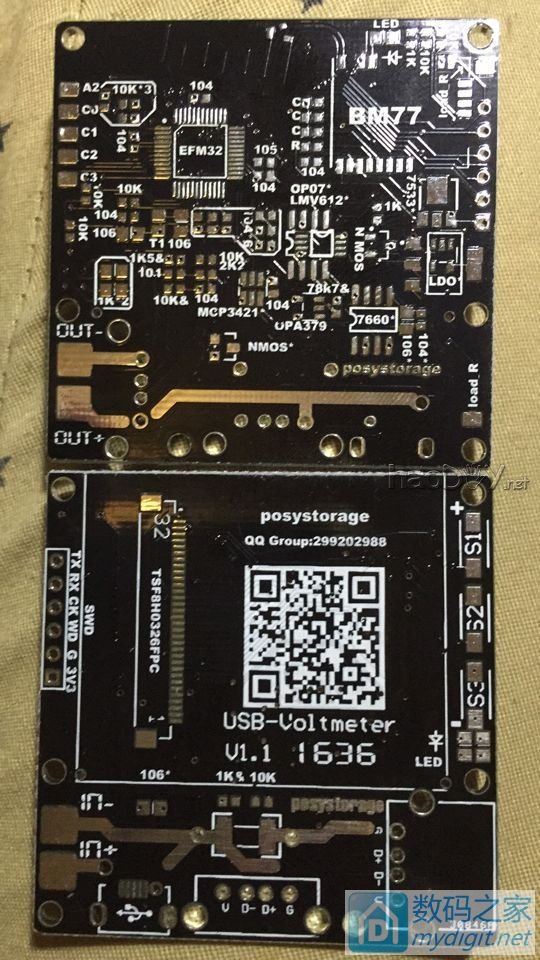

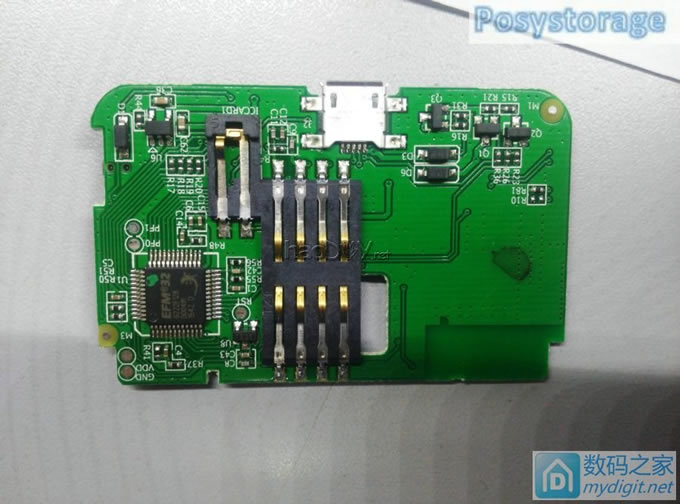

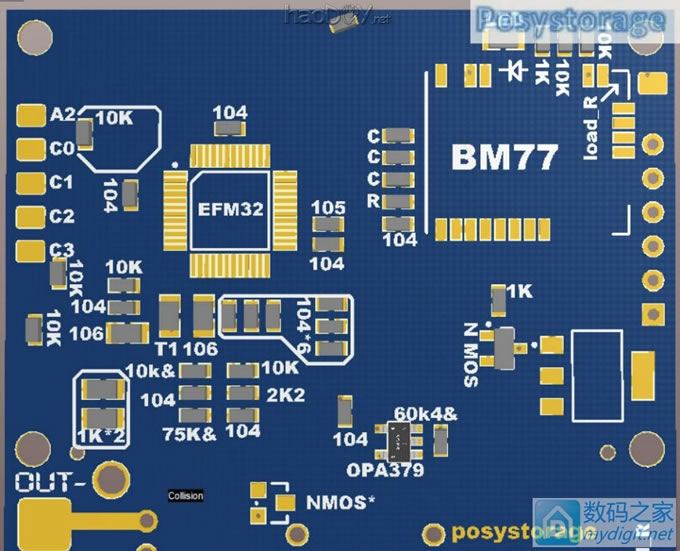

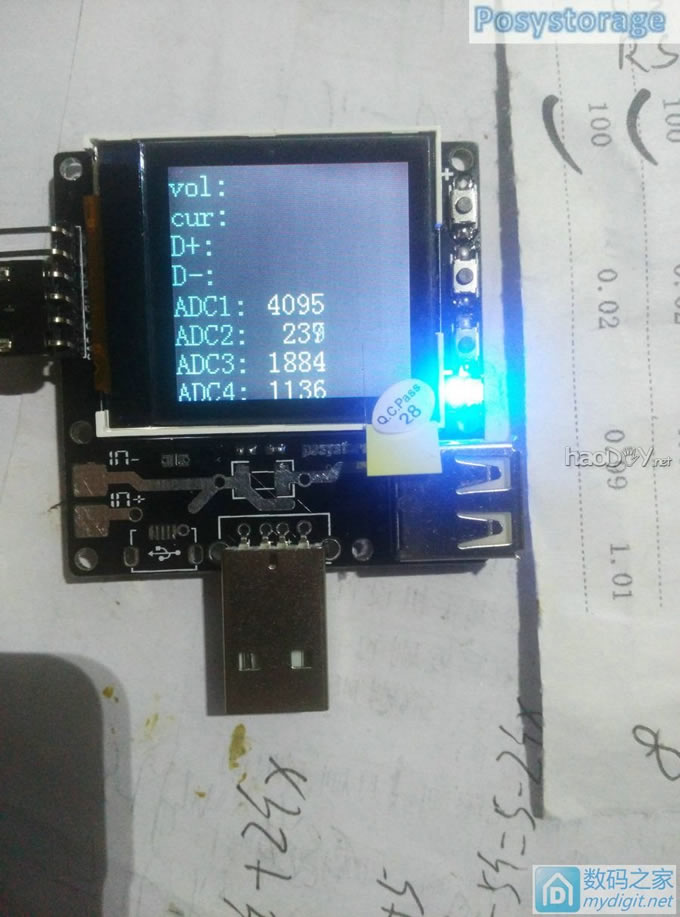

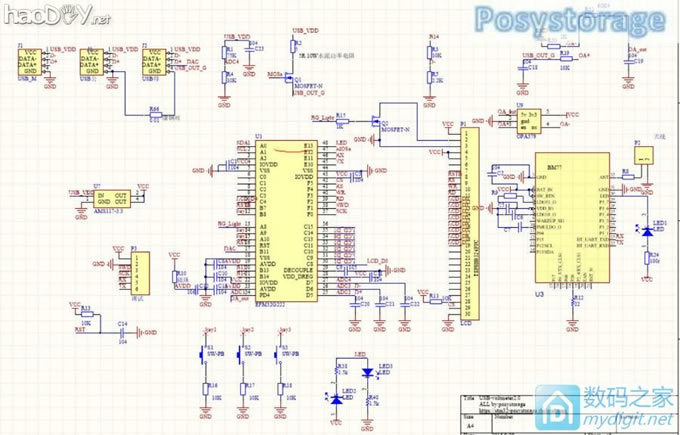

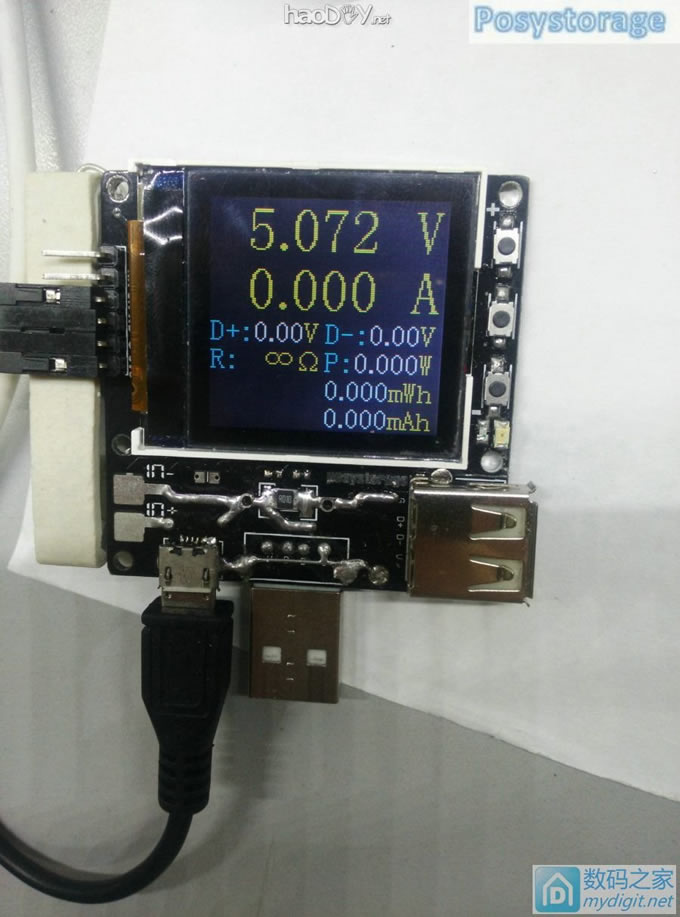

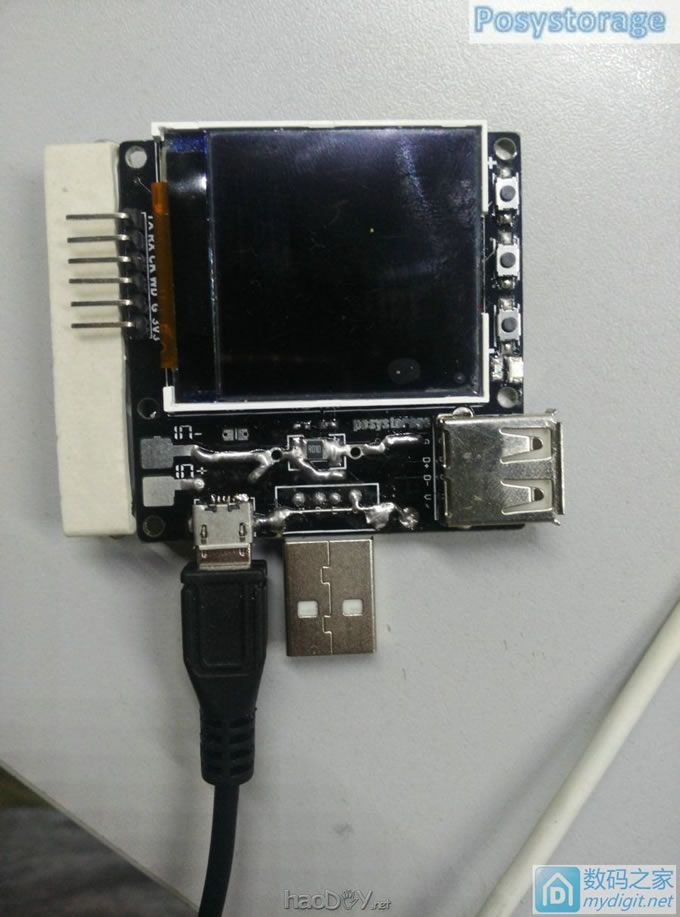

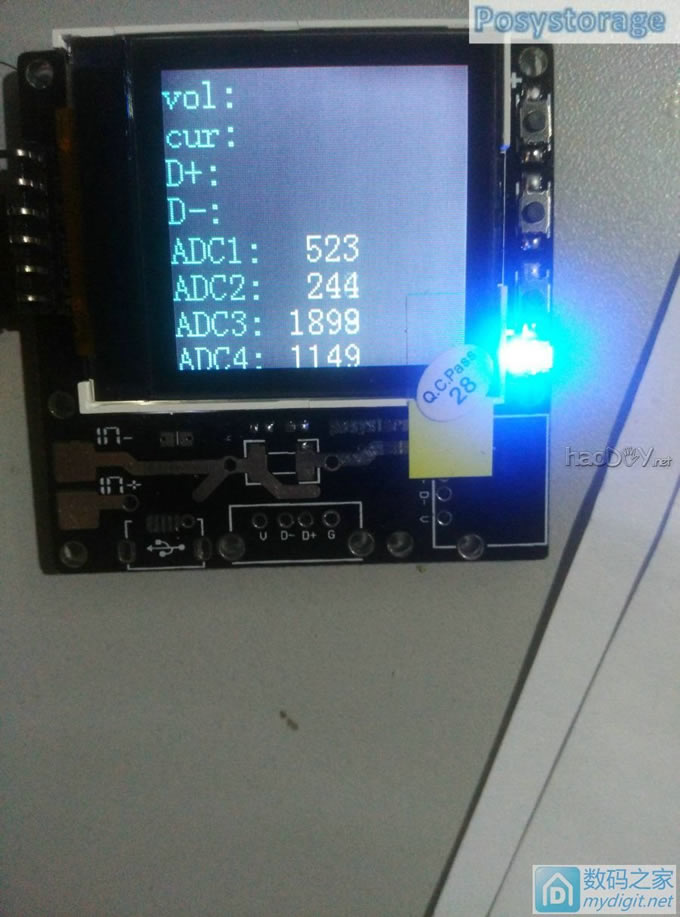

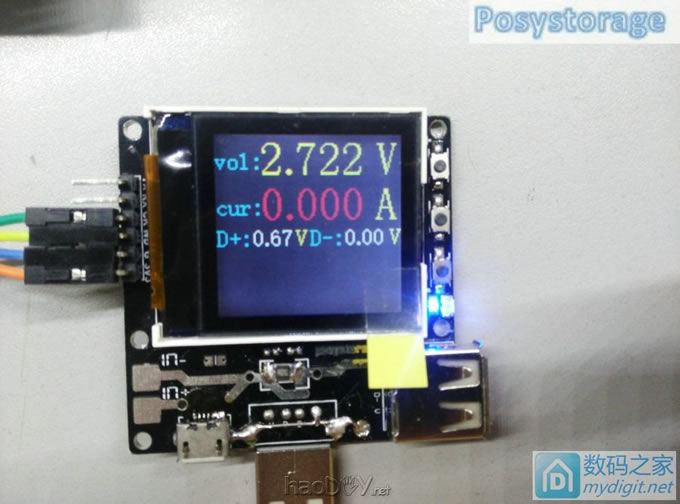

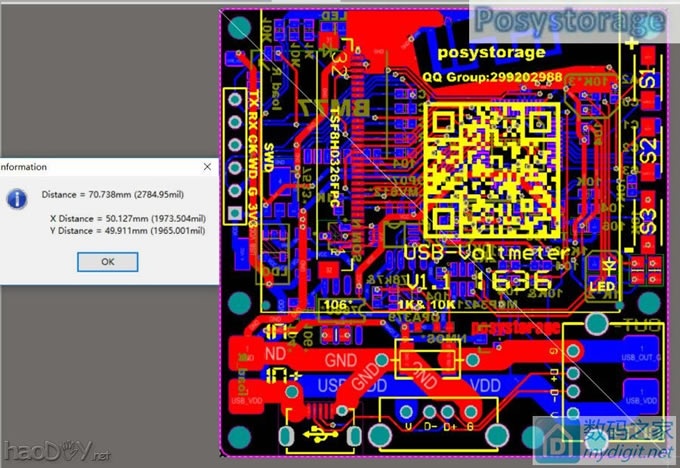

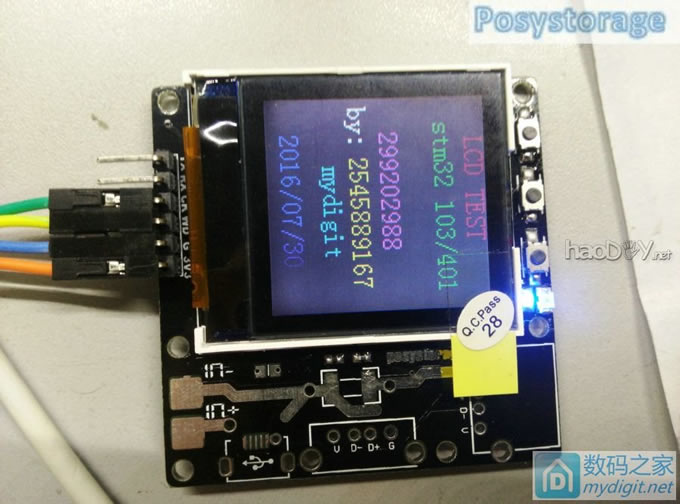

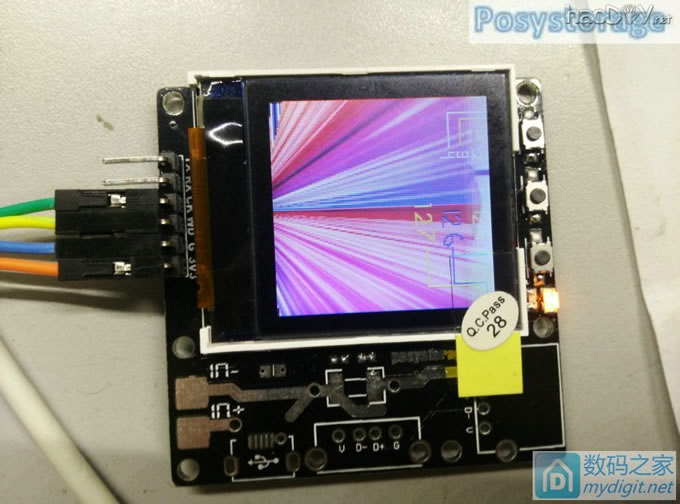

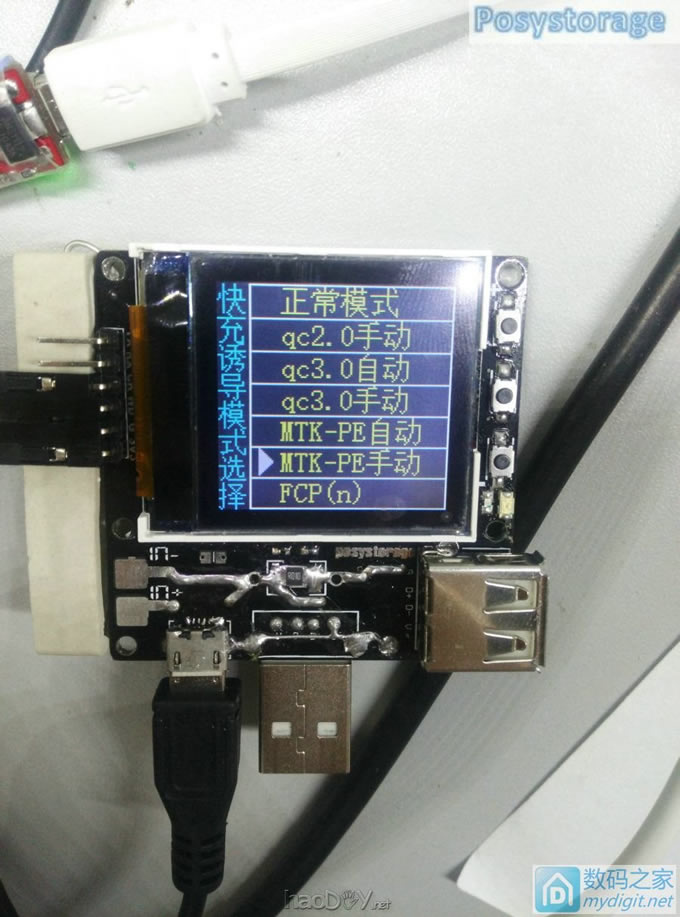

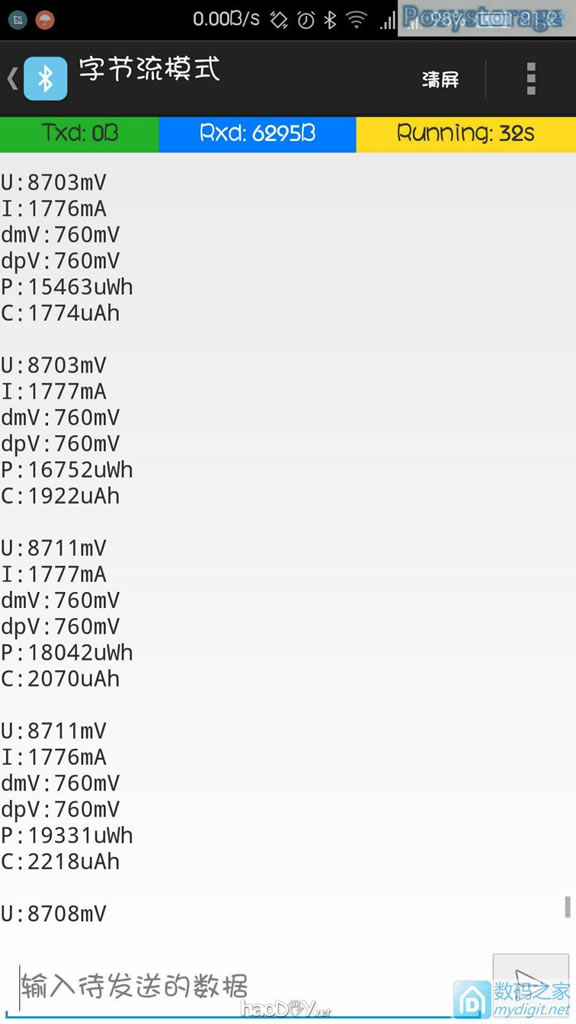

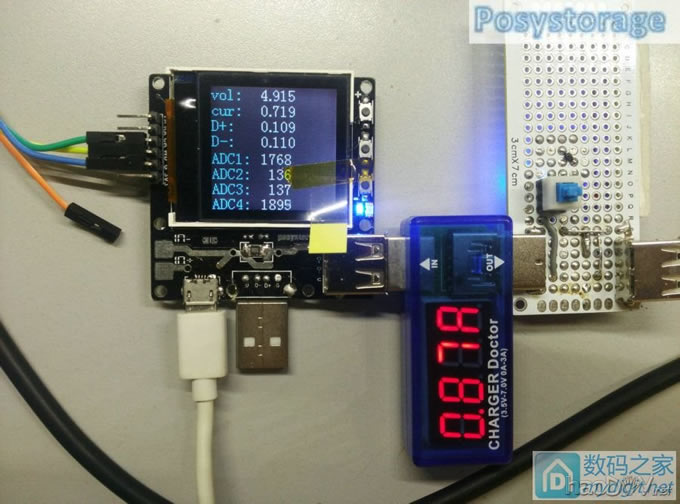

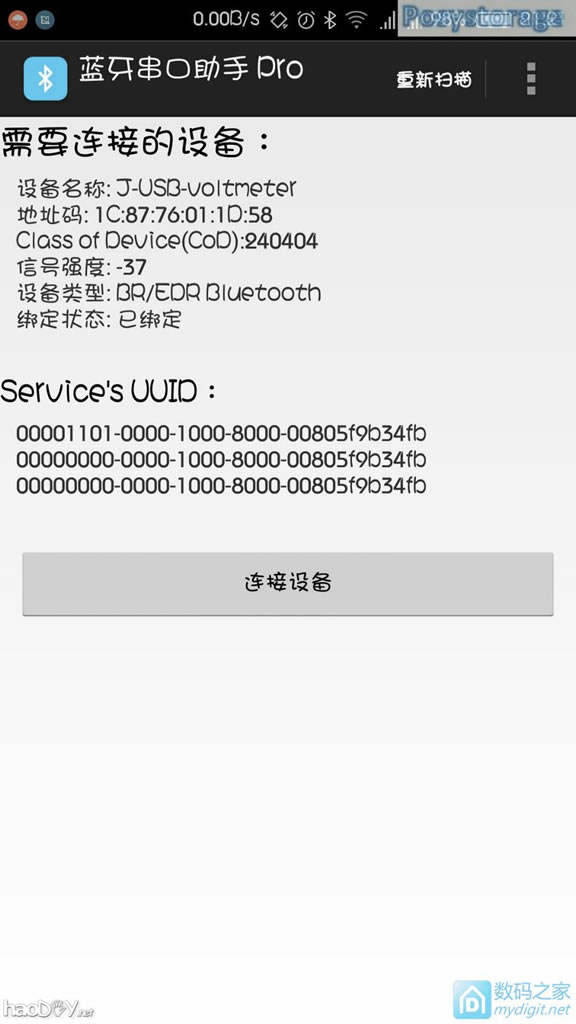

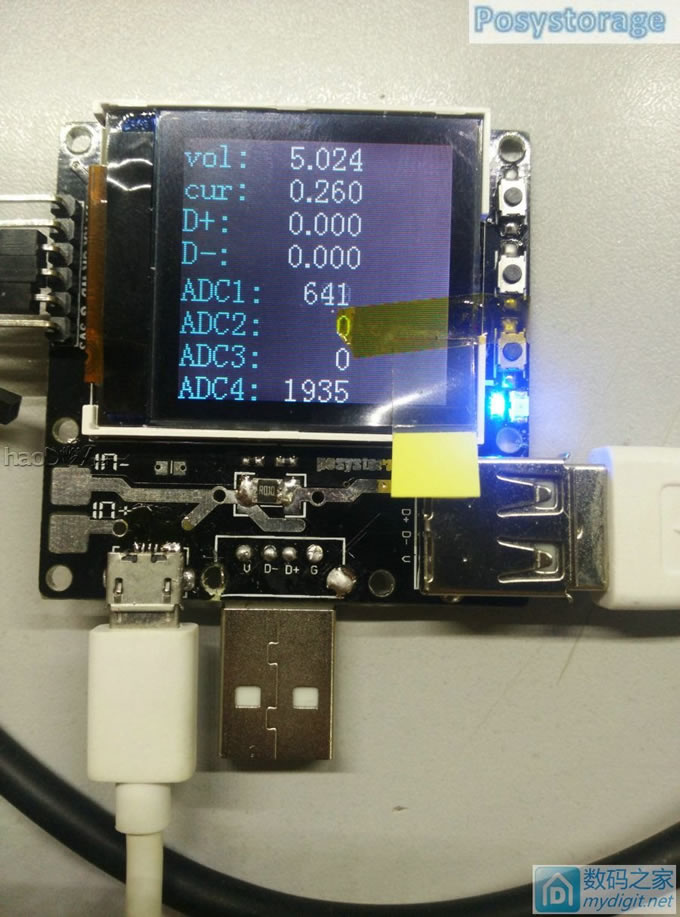

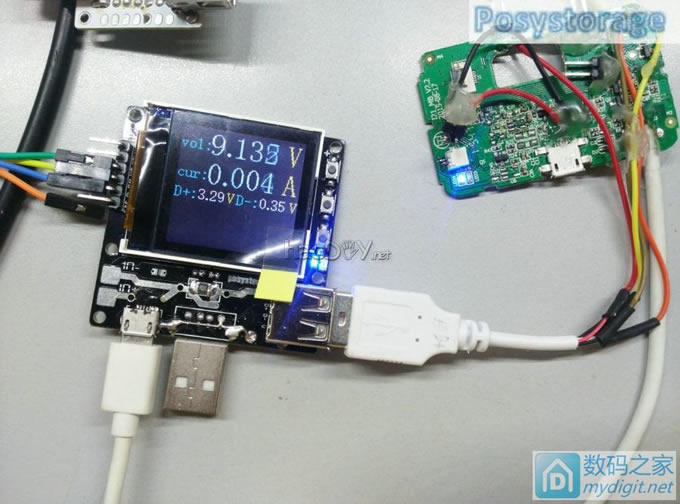

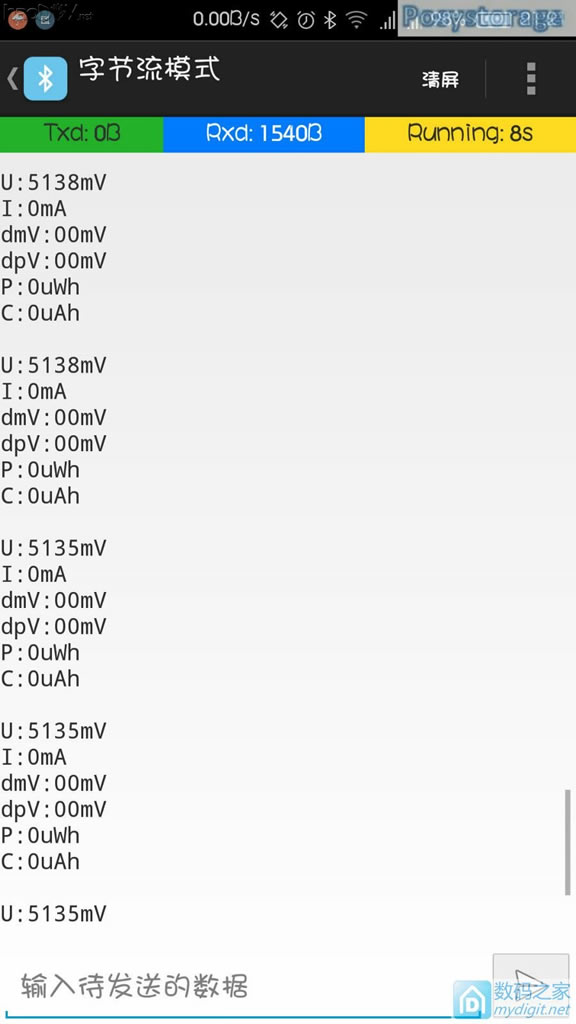

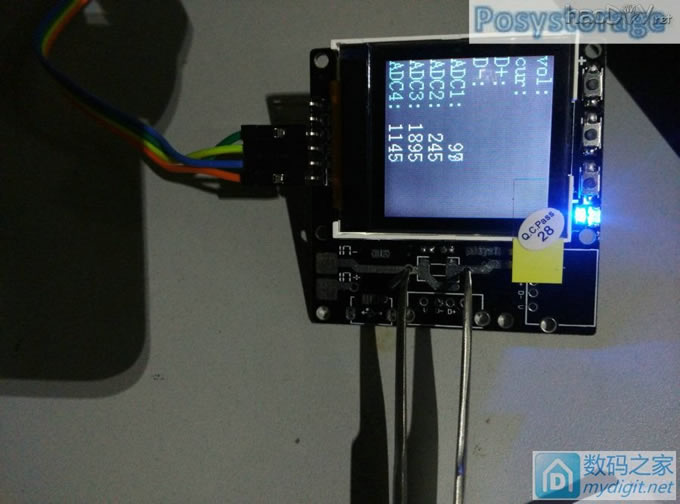

谁说壁虎没有用相关系列前帖: 谁说壁虎没用?基于EFM32电容触摸按键实验(原理讲解+测试代码)|http://bbs.mydigit.cn/read.php?tid=1792761 (精华)谁说壁虎没用?用efm32做个USB电压电流表(可诱导QC2.0)|http://bbs.mydigit.cn/read.php?tid=1701621 快充技术研究相关帖: 炬为QC2.0/3.0 充电加速器到手测试+拆机|http://bbs.mydigit.cn/read.php?tid=1820437 联发科mtk-pe+快速充电诱导成功(MediaTek Pump Express plus)|http://bbs.mydigit.cn/read.php?tid=1740978 事情的起因还是因为撸了一元的pos机,然后其中一款机器拆开后,里面发现了两个宝贝,于是就催生了弄这个usb表的念头 拆开的pos机,正面有大家说的没啥用的efm32g222f128单片机,也被称为壁虎单片机 ![]() 板子背面的右下角贴着二维码的那个就是bm77蓝牙模块(注意区分开,不是东芝的661) 这个蓝牙模块可以直接实现串口透传 ![]() 然后,选定了用壁虎做主控方案以后,又找了找找到一块价格比较便宜的彩色显示屏幕,再搭配bm77,就开始了这个usb表的制作 整个过程前后大概花了一个半月的样子,确定方案和画板上大概花了半个月,等待pcb生产和备料半个月,然后从中秋节那天收到快递开始焊接调试码代码,知道昨天晚上基本弄完了,预计的功能该有的都有了。 先上原理图 ![]() 这是pcb,大小刚好5*5,方便拼板 pcb目前发现两个小问题,一个是为了方便焊接,我吧元件丝印全部改成了阻值和容值,但是有几个电阻阻值因为一开始计算失误,弄错了,所以丝印值也是错的,这个下面我会说具体的 第二个就是被封装坑了,usb公头的封装是正好反过来的,也是就是说,公头只能焊在背面,如果焊在正面,电源正负就颠倒了 但是usb座的丝印对应的接线是对的,这个注意一下就不会错了 PCB中,其实也是第一次碰2.4G的天线,因为没有专业设备,只能照猫画虎的弄了个蛇形线,实际的效果测试在穿墙一堵后还能延续5m,没有原装的好但是也能凑合用,毕竟射频方面真是纯小白 ![]() 修正过以后的丝印,焊接以这两张图片所标识值为准 这个二维码,和之前自制开发板、核心板用的是一样的二维码,感兴趣的可以扫一扫 ![]() 其中,图中表示的阻值后面有&后缀的,比如1K&,60k4&的电阻,是对精度有严格要求的 ![]() 空板实物图 ![]() 成品的正面(屏幕几乎占据了大半个正面) 细心的小伙伴可能看到看到了右侧的水泥电阻,这个电阻的作用是用来诱导MTK-pe快充的,后面我会详细介绍 对于电流取样电阻,预留了贴片电阻和康铜丝两种方式 ![]() 背面几乎放置了所有的元件 单片机,蓝牙等大家都集中背面 注意观察图中usb公头的焊接方式,这才是正确的 ![]() 点亮的主界面 主界面下显示电压电流,D+,D-电压,电阻和功率 如果按下键,则会开启功率积分,可以测试充电宝的容量之类的,长按下键,则清零计数 ![]() 在大部分界面短按中键,都会进入快充诱骗选择界面,这里可以选择要诱骗哪种快充 目前列表最后的FCP还在研究中,暂不支持,光标也到不了那里 ![]() 这是关于界面 ![]() 关于蓝牙传输,焊上蓝牙芯片和外围电路后,就可以在手机或者笔记本电脑里面搜索到 如果是我已经将蓝牙改名为J-USB-voltmeter 蓝牙芯片改名方法,参加坛友研究帖 【狙沙】 pos机 BM77蓝牙模块即is1677蓝牙IC使用教程|http://bbs.mydigit.cn/read.php?tid=1567440 ![]() 数据实时传输ing 空载数据 ![]() 这是在快充下的一些数据(同时已经开启功率积分) ![]() 相关技术参数 功能:usb电压电流测量,d+/d-电压测量,高通qc2.0/qc3.0快充诱骗,联发科mtk-pe快充诱骗,电压电流曲线绘制,蓝牙实时传输数据,功率累计(mwh和mah)。 参数: 电压量程0-20v,最小分辨率:0.0025v/(0-10v)0.005v/(10-20v) 电流量程0-4a,最小分辨率0.0005a(0-2a)/0.001a(2-4a) d+/d-电压:0-3.3v(严禁测5v) 诱骗支持:(需要输出设备支持,本表不具备主动判断是否具有的功能) qc2.0:5v,9v,12v,20v(9,12v需输出设备支持classA)(20v需输出设备支持classB) qc3.0手动:3.6-20v(需输出设备支持) qc3.0自动:4.2-12v(需输出设备支持,可修改为支持classB) mtk-pe:4-12v(需输出设备支持) 暂不支持海思fcp,研究中 视频,欢迎观看 楼下继续,没完之前麻烦不要插楼,图太多了,2-3楼发不完 这两楼制作过程中拍的图片的一部分,算是心路历程吧 中秋那天收到板子,迫不及待的开始焊接 先焊壁虎efm32单片机 ![]() 搞定测量部分的外围电路,顺便吧板子洗干净了 ![]() 屏幕焊上,按键和led也少不了 ![]() 开始弄程序,首先肯定是先吧屏幕弄亮 花了好大点时间才移植过来,之前是跑在stm32上的 ![]() 哈哈,有我在数码之家的id ![]() 可以读取并显示四路adc的读数了 ![]() 屏幕弄成横屏又花了不小的功夫,重新吧主控芯片手册啃了一遍 ![]() 这里的usb公头是反的,不要这样焊,还好第一次插电虽然没亮,赶快拔下来倒是没烧毁啥元件 ![]() 这次就对了 可惜焊上发现不对拆下时不慎吧固定孔弄坏了 ![]() 头子在背面长这样 ![]() 简单计算后的显示,那时还没有校准,只是看功能是否都正常 ![]() ![]() 后面就开始界面设计工作了,主界面,前前后后改动的次数很多 ![]() ![]() 用之前做的诱导器测试高电压,此时界面依旧不完善 ![]() 继续修改界面,还是不好看 ![]() 更难看了 (责任编辑:admin) |
