【参赛】制作4KW大功率连续可调开关稳压电源(7)

时间:2017-05-29 14:00来源:www.crystalradio.cn 作者:电动 点击: 次
IMG_20161221_155624 (复制).jpg (50.2 KB, 下载次数: 4) 做好的变压器一定要浸漆一个是固定线圈另一个就是防潮绝缘，把绝缘漆先加热到70度左右 IMG_20161221_155632 (复制).jpg (54.24 KB, 下载次数: 4) IMG_20161
IMG_20161221_155624 (复制).jpg (50.2 KB, 下载次数: 4)

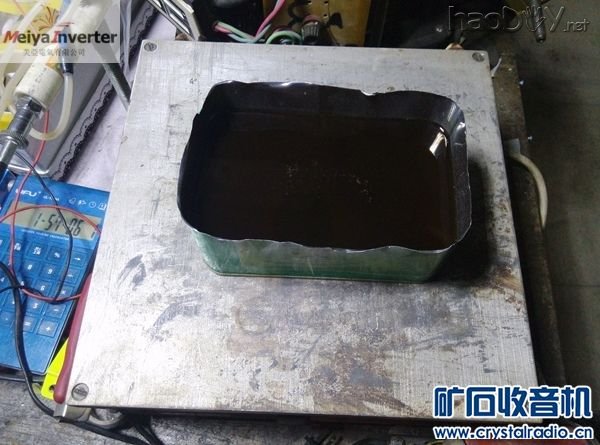

做好的变压器一定要浸漆一个是固定线圈另一个就是防潮绝缘，把绝缘漆先加热到70度左右

【参赛】制作4KW大功率连续可调开关稳压电源


IMG_20161221_155632 (复制).jpg (54.24 KB, 下载次数: 4)



【参赛】制作4KW大功率连续可调开关稳压电源


IMG_20161221_155638 (复制).jpg (37.43 KB, 下载次数: 2)



【参赛】制作4KW大功率连续可调开关稳压电源


IMG_20161221_155704 (复制).jpg (41.01 KB, 下载次数: 3)

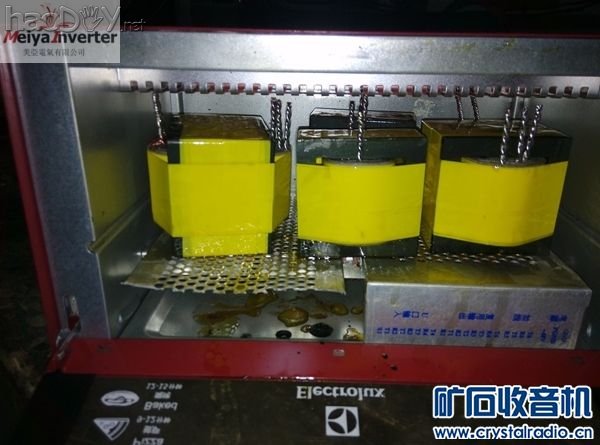

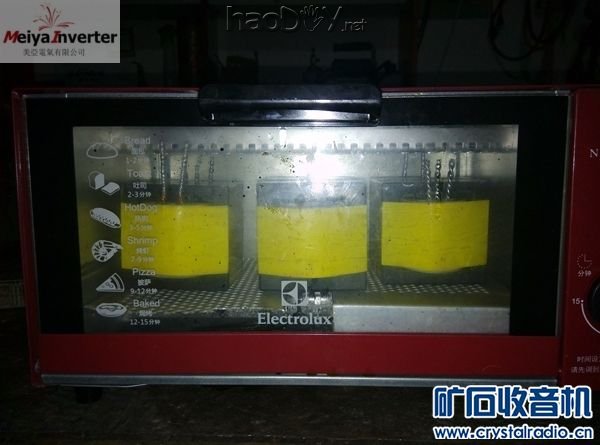

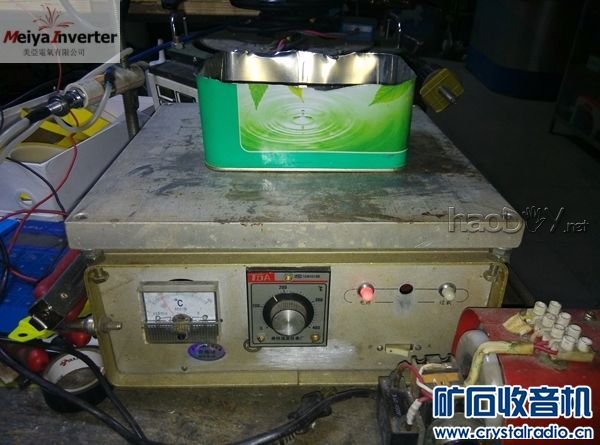

把变压器放在烤箱里先预热然后再加热这样的目的是去潮气加热以后增加绝缘漆的流动性能而且让漆更快固化

【参赛】制作4KW大功率连续可调开关稳压电源


IMG_20161221_155710 (复制).jpg (36.53 KB, 下载次数: 2)

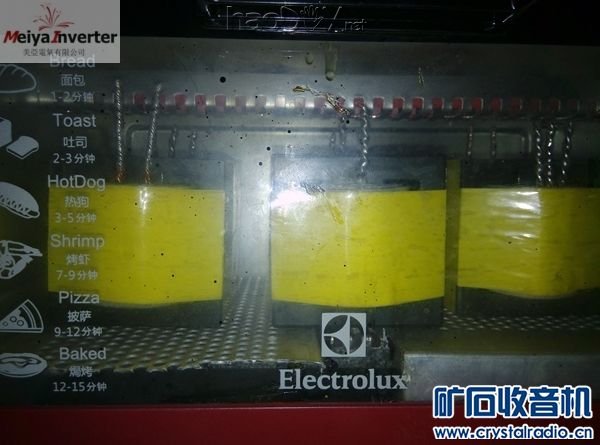

变压器铁芯是铁氧体加温一定要慢否则必须炸裂不可那样就得不偿失了加热要均匀

【参赛】制作4KW大功率连续可调开关稳压电源

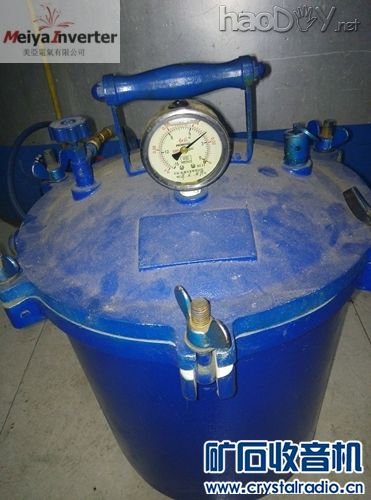

有条件的真空浸漆这样漆可以渗透整个变压器，没条件的直接放里面泡，等两个小时后不冒泡拿出来
我采用真空浸漆这样味道也小大冬天的弄一屋子味道开门还冷哈哈


IMG_20161221_160435 (复制).jpg (35.28 KB, 下载次数: 5)

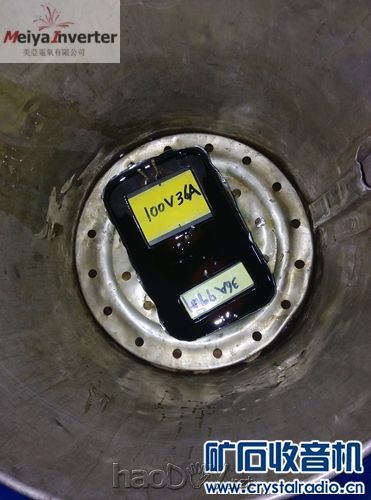

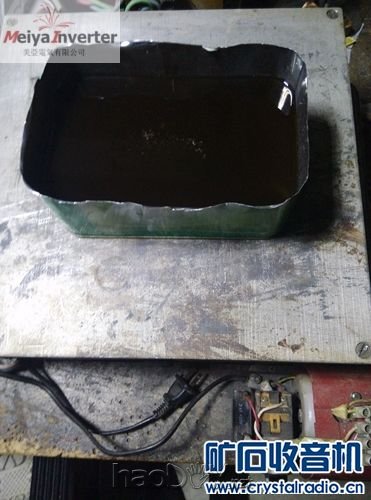

漆不要放太多和变压器成平面就可以多了浪费

【参赛】制作4KW大功率连续可调开关稳压电源


IMG_20161221_160658 (复制).jpg (35.33 KB, 下载次数: 3)



【参赛】制作4KW大功率连续可调开关稳压电源


IMG_20161221_160811 (复制).jpg (40.52 KB, 下载次数: 4)

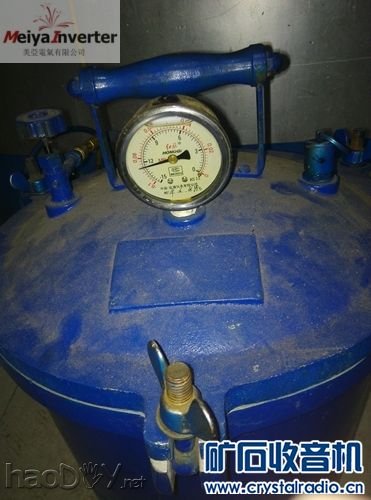

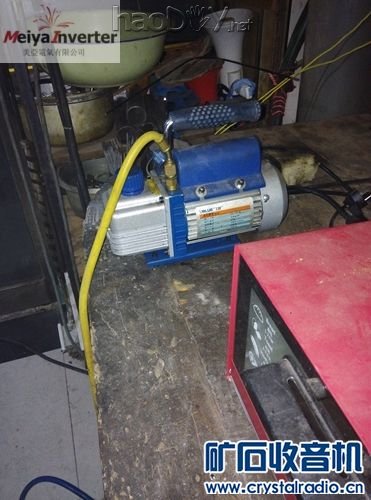

真空泵

【参赛】制作4KW大功率连续可调开关稳压电源


IMG_20161221_161036 (复制).jpg (35.28 KB, 下载次数: 2)



【参赛】制作4KW大功率连续可调开关稳压电源


IMG_20161221_161043 (复制).jpg (33.23 KB, 下载次数: 2)



【参赛】制作4KW大功率连续可调开关稳压电源


IMG_20161221_161050 (复制).jpg (34.83 KB, 下载次数: 3)

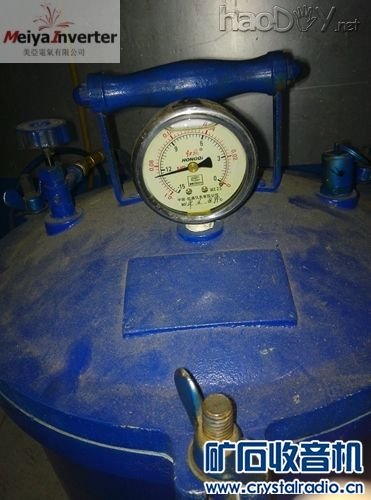

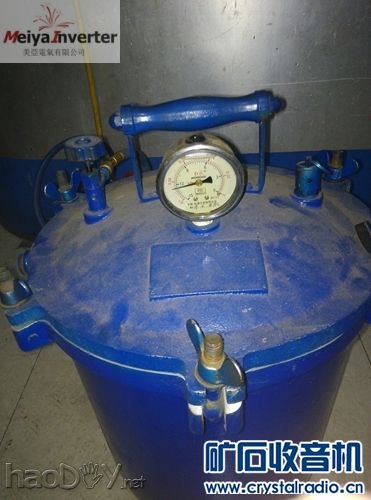

基本上到压力了这样就可以把泵关掉了这样挺一个小时

【参赛】制作4KW大功率连续可调开关稳压电源


IMG_20161221_172300 (复制).jpg (45.25 KB, 下载次数: 4)



【参赛】制作4KW大功率连续可调开关稳压电源

一步一步的每天都是熬夜基本上都是晚上干活白天忙别的


IMG_20161221_172318 (复制).jpg (44.55 KB, 下载次数: 3)

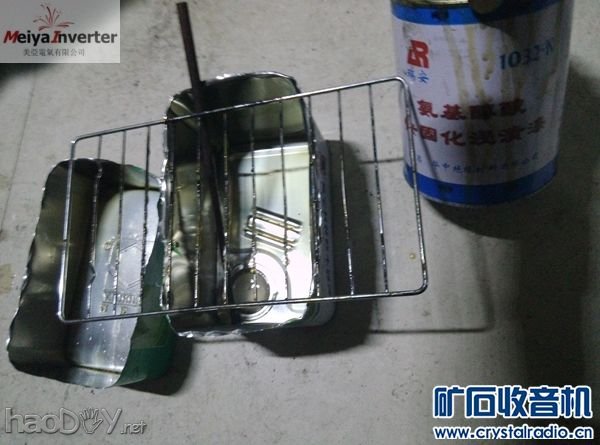

捞出了后要把漆充分沥干净然后放到烤箱里烘干

【参赛】制作4KW大功率连续可调开关稳压电源


IMG_20161221_172318 (复制).jpg (44.55 KB, 下载次数: 3)
