IMG_20161211_152930 (复制).jpg (35.56 KB, 下载次数: 3)

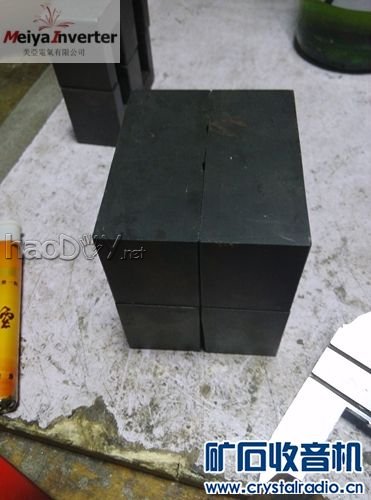

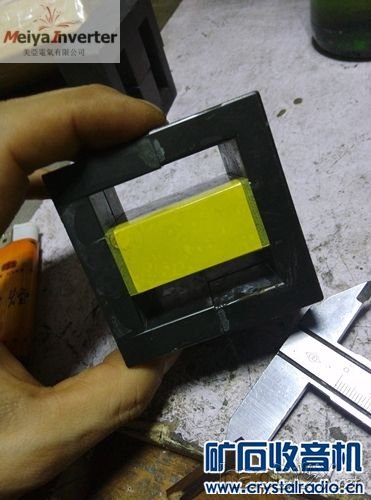

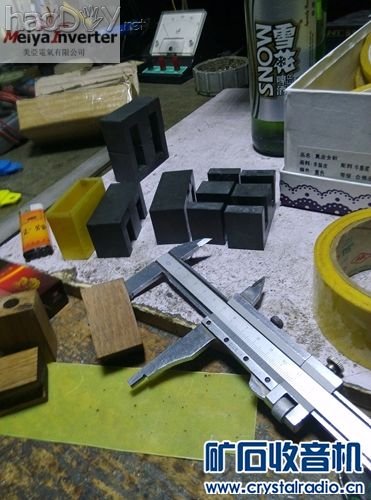

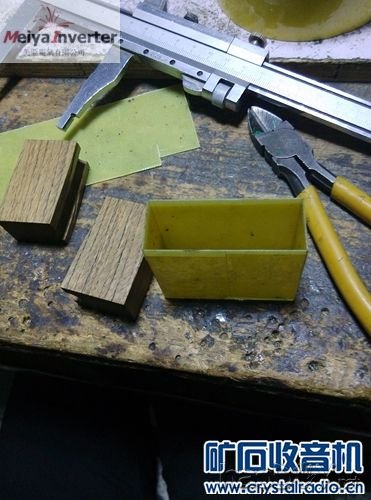

尺寸正好准备绕线

IMG_20161211_152936 (复制).jpg (38.32 KB, 下载次数: 3)

IMG_20161211_173429 (复制).jpg (65.27 KB, 下载次数: 2)

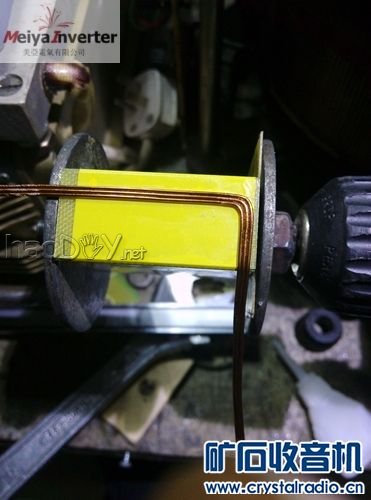

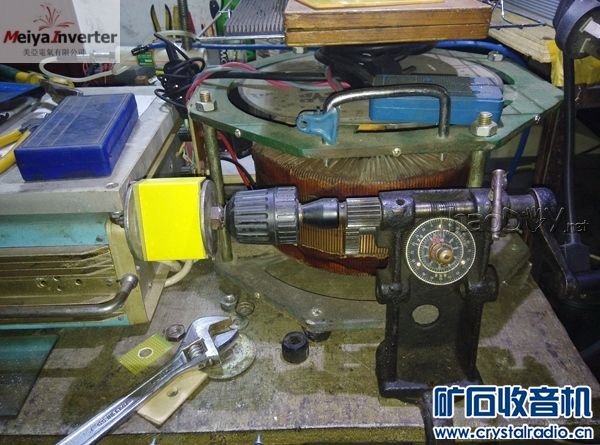

绕线机加上了个防反转自锁螺丝好能松开手

IMG_20161211_173854 (复制).jpg (29.8 KB, 下载次数: 3)

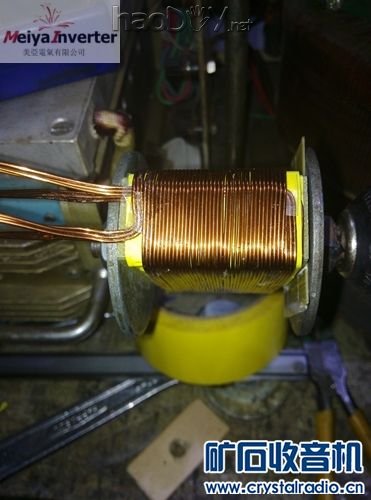

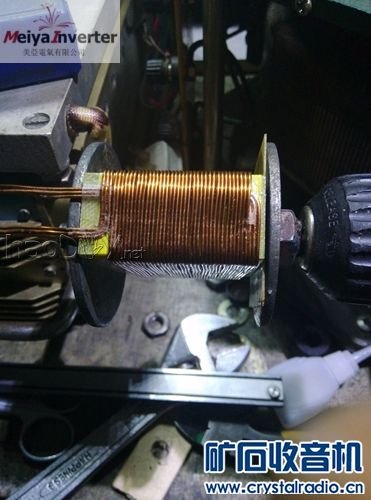

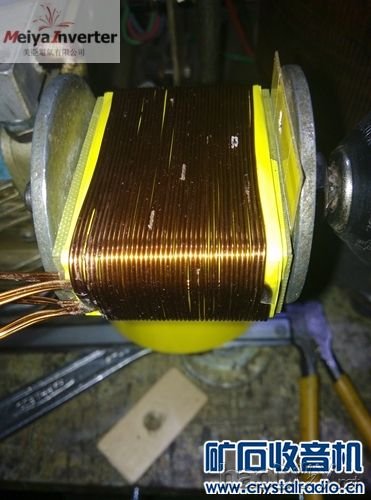

主变初级是漆包线采用三明治绕法因为骨架没有档边所以两边要留余量而且这样漏感小

IMG_20161211_193233 (复制).jpg (34.71 KB, 下载次数: 5)

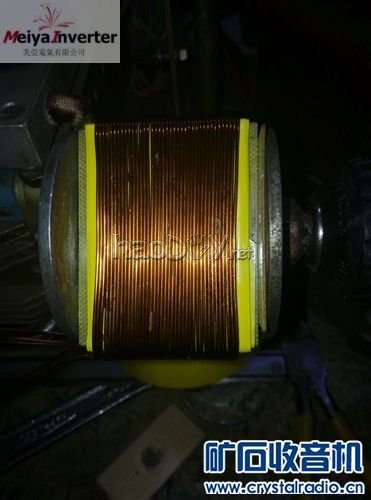

绕线如果中途要松开手可以用点101胶水固定一下线，注意绝缘

IMG_20161211_193235 (复制).jpg (35.91 KB, 下载次数: 4)

IMG_20161211_204155 (复制).jpg (32.36 KB, 下载次数: 3)

IMG_20161211_204245 (复制).jpg (27.43 KB, 下载次数: 2)

IMG_20161211_204304 (复制).jpg (36.73 KB, 下载次数: 2)

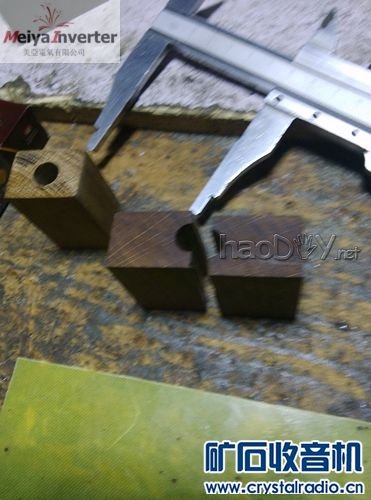

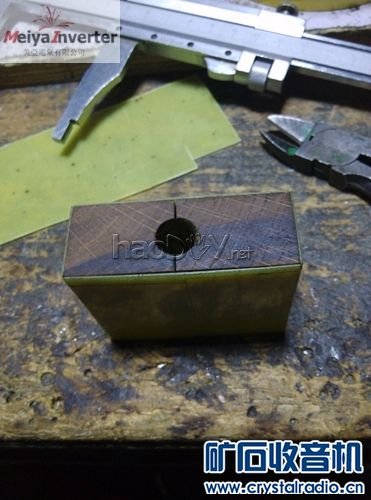

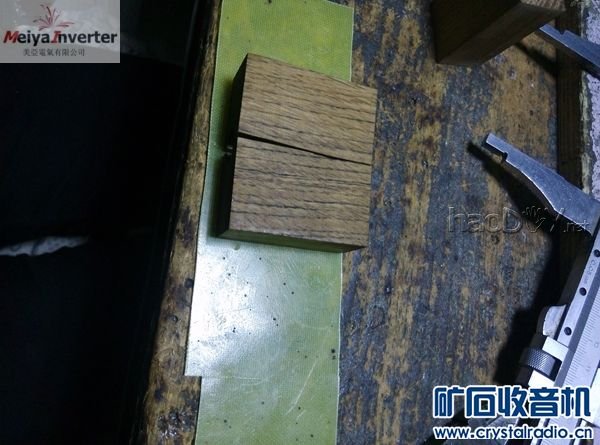

裁切一些绝缘纸这里我用的是DMD0.1的绝缘纸缠电机用的那种这纸双面附的是纸膜中间是一种绝缘高温膜，强度高方便浸漆，当然青稞纸也可以，做高频变压器的骨架最好的就电木板，如果用电工红钢纸等你绕完线它就变形了插不进铁芯而且高频还会漏电



IMG_20161211_212826 (复制).jpg (32.38 KB, 下载次数: 2)

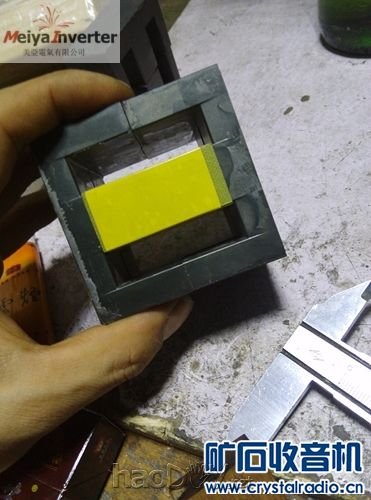

条件简陋将就将就



IMG_20161211_212835 (复制).jpg (22.48 KB, 下载次数: 3)
