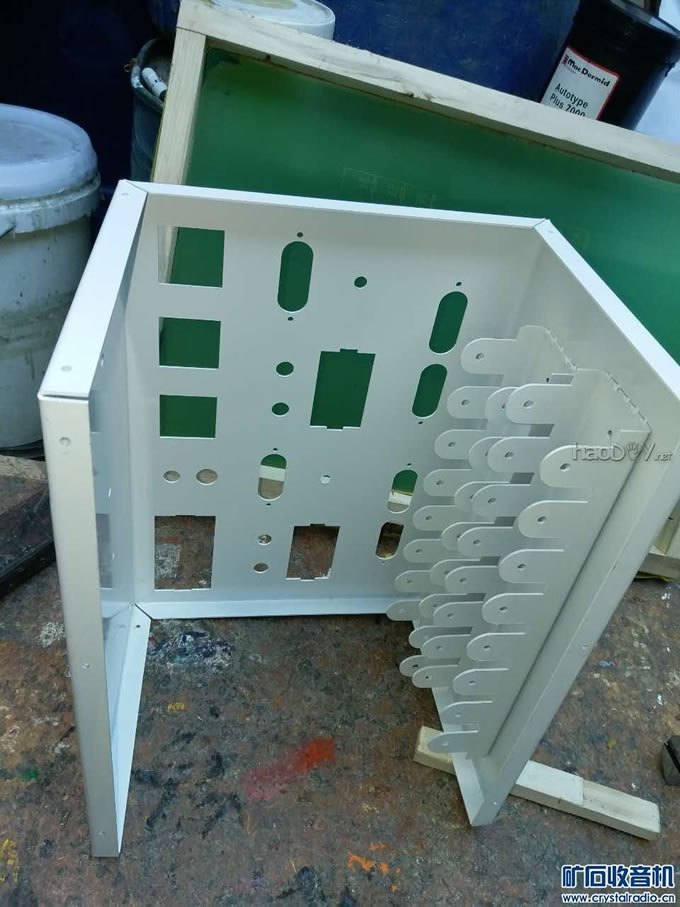

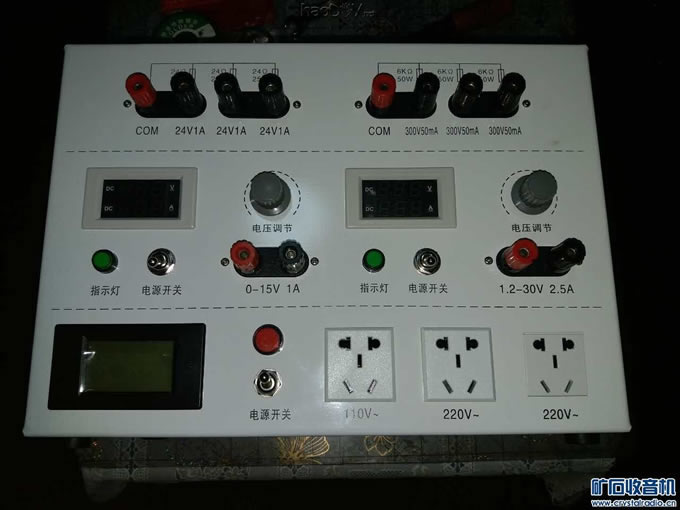

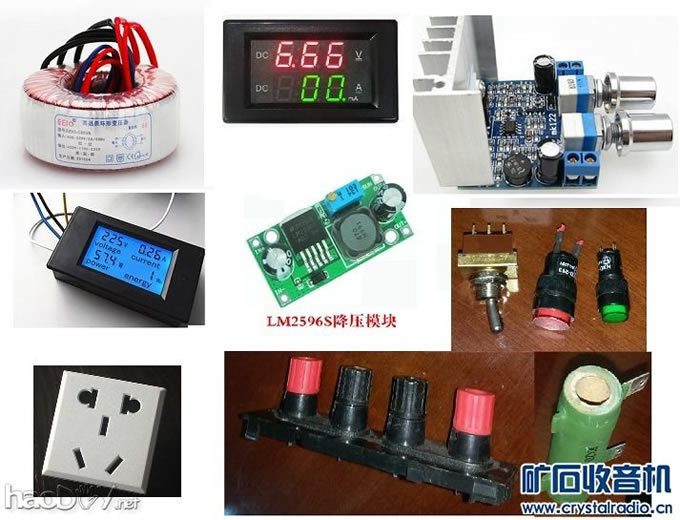

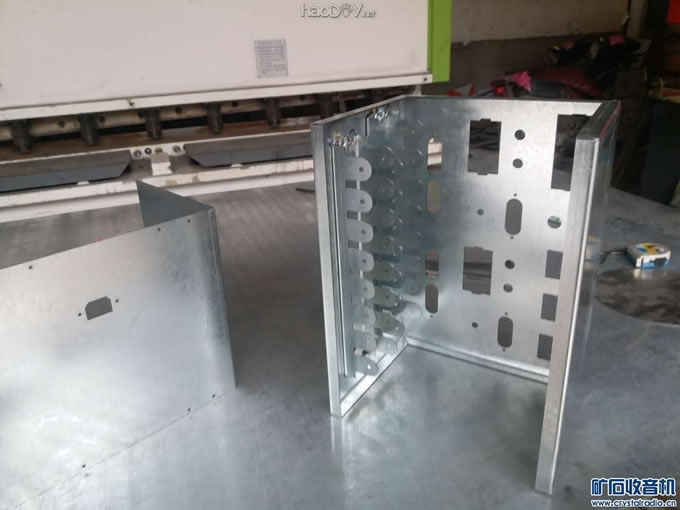

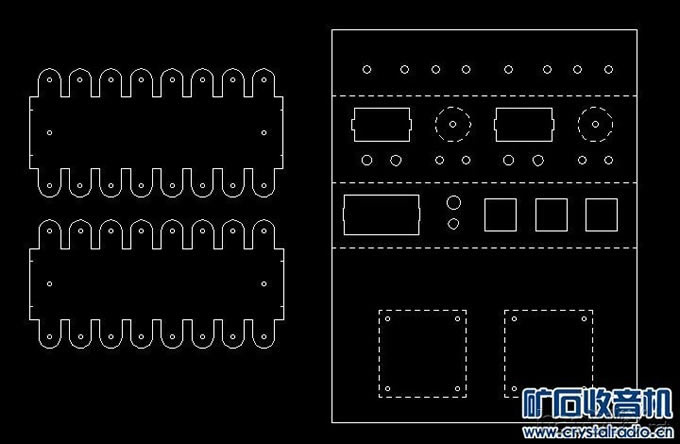

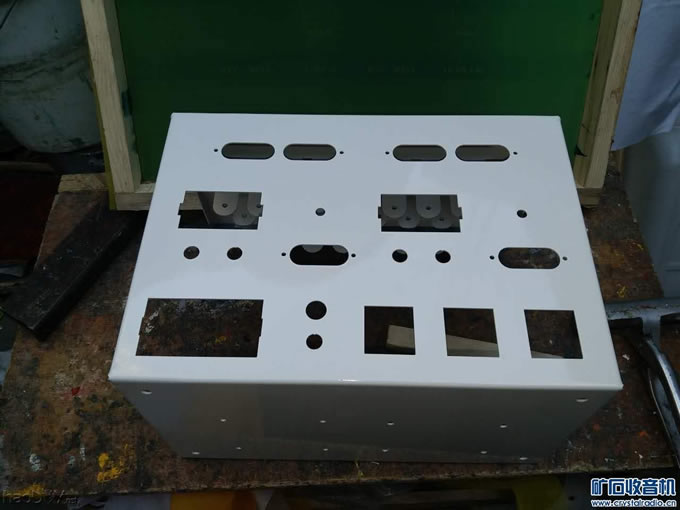

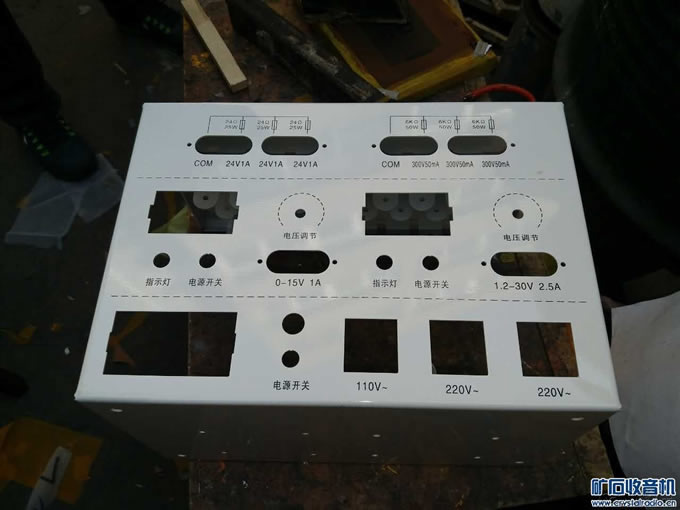

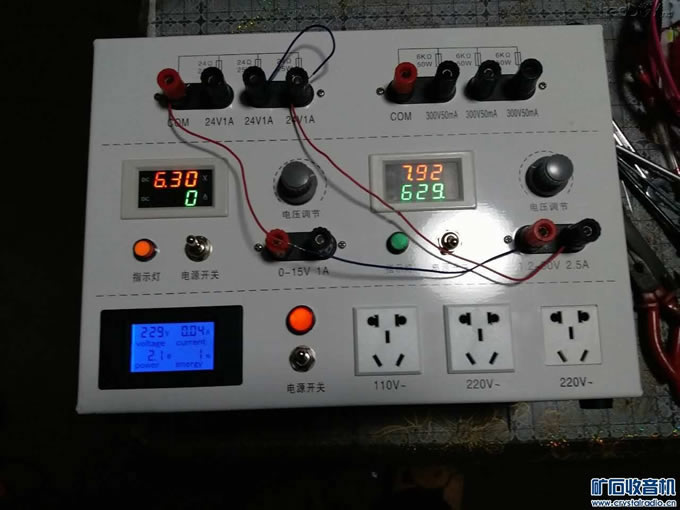

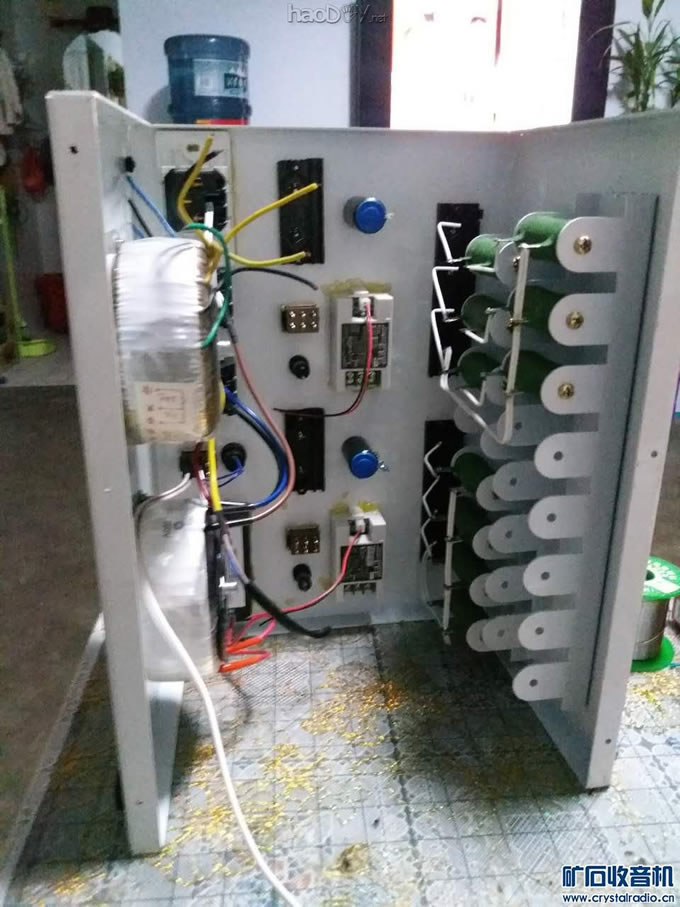

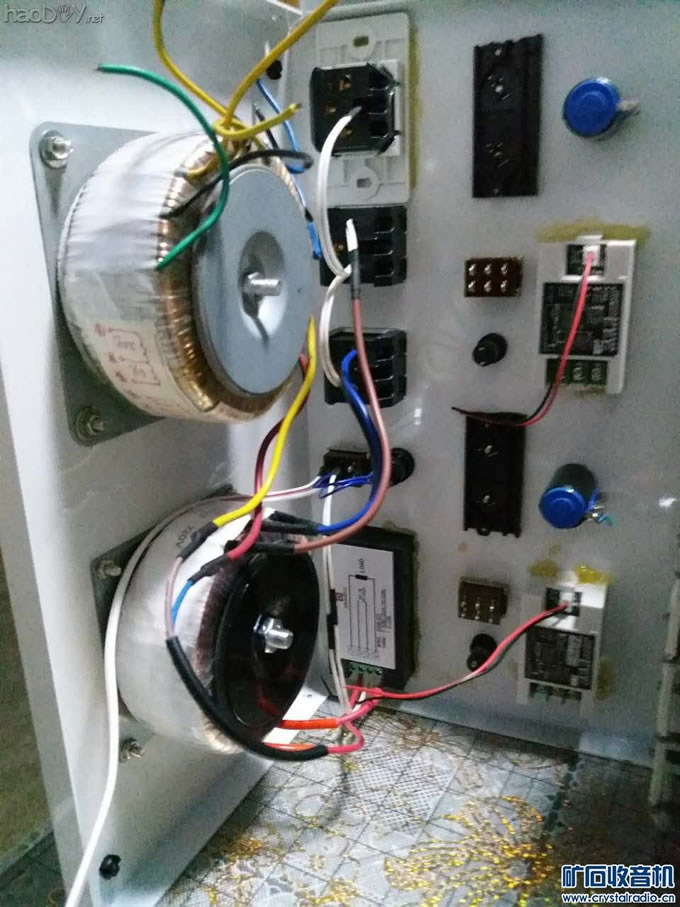

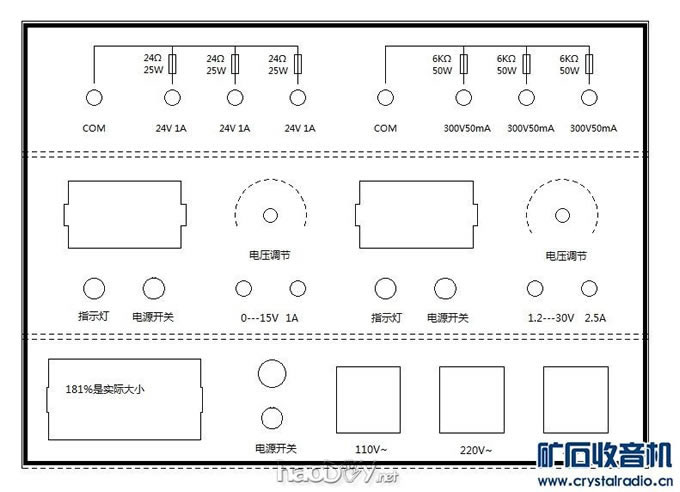

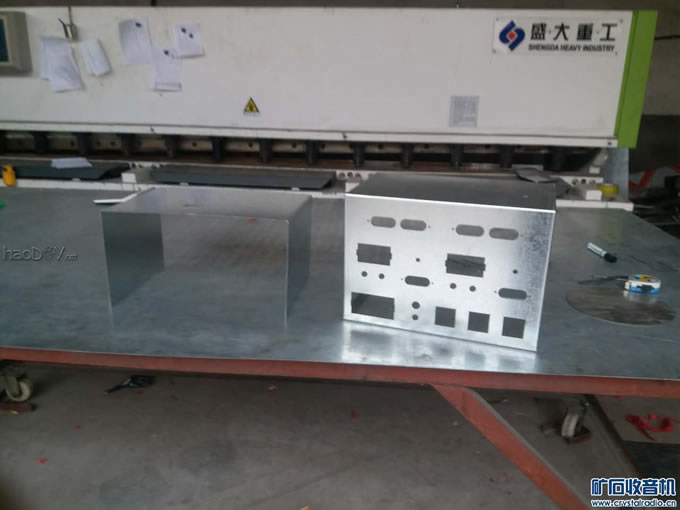

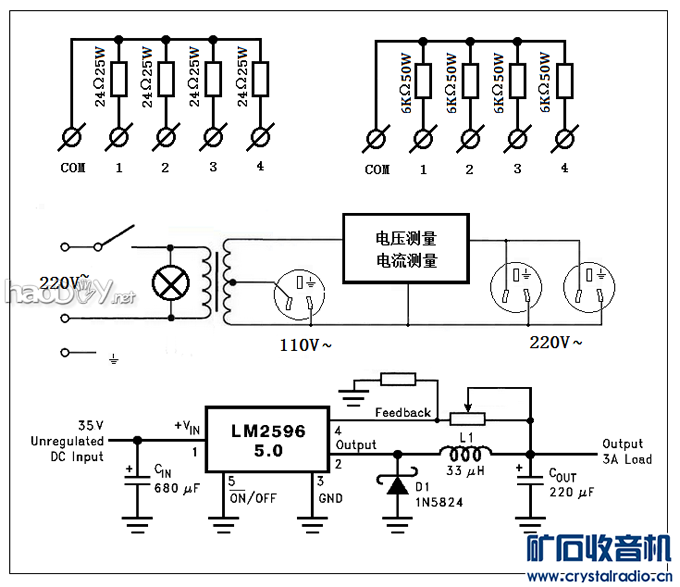

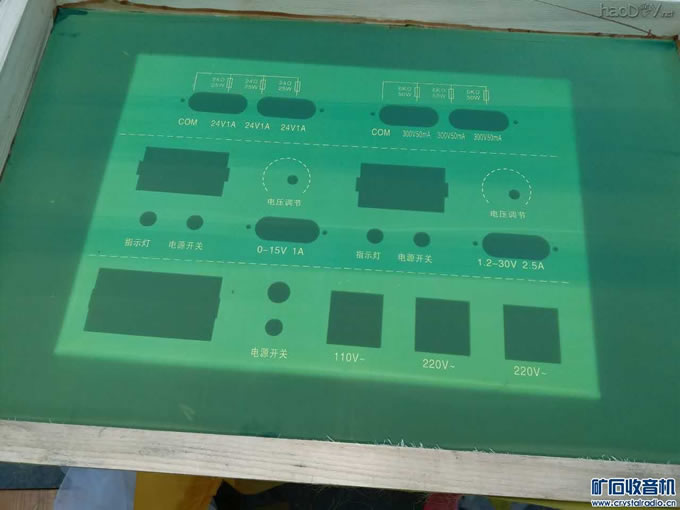

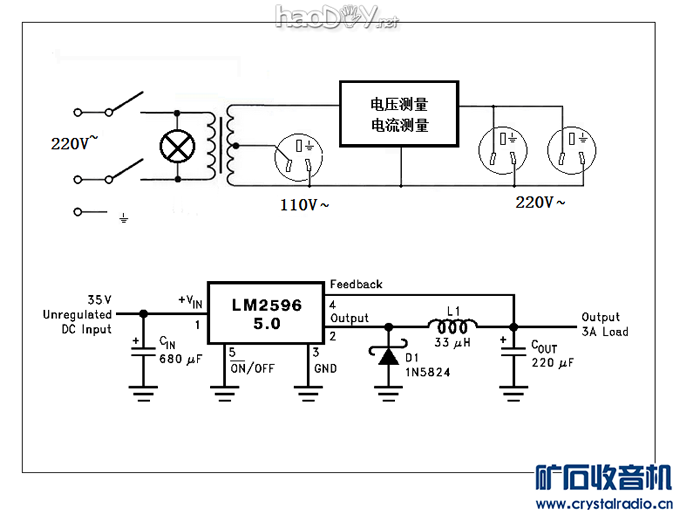

电子爱好者总是喜欢做点东西的，选定作品可以满足自己的愿望，完成后又能收获满满的成就感，确实是身心受益的好事情。 电子爱好者往往桌面空间有限，条件不好，但是又主动承担了各类电器需要修理，想想其中的辛苦真是痛并快乐着 … 为了节省桌面空间，就做个桌面组合电源吧。 第一步，先定一个小目标哈 … 名称：桌面组合电源 功能： ① 实现隔离电源，220V~变220V~，220V~变110V~，功率80W。 ② 二路直流可调电源，一路为 0--15V 1A ，另一路 1.2V-30V 2.5A。 ③ 一个简单的假负载。比如维修彩电用的110V的,一个灯泡就解决了。 第二步：细分指标 指标在第一步基本已经定好了，在这里细化和根据器件相应的调整。 ①隔离电源，80W的功率就够了，选用环形变压器，需要定制。因为110V~是次级的抽头，用相同线径绕制的话，功率小一半，定制时要求次级110V~和220V~不同时使用，都按照全功率给绕制。 ②双路电源，根据自己已有的电路安装，0-15V 1A，和0-30V 3A基本可以满足常用电子实验要求。 0-15A小电源有限流设置，可以调节最大限流值。 1.2-30V 3A 电源选用开关型的，可以使用很小的散热器，并且节能，造价也低，是不错的选择。其最大电流可以短时间到 3A，有过流截止功能，正常使用中按照小于2.5A使用。 ③假负载，因为我现在需要24V，3A的，和300V 0.2A的负载，采用功率电阻制作。假负载我设置了2组，低压大电流用了3只25W24Ω电阻，高压小电流用3只50W6KΩ。通过接线柱引出到面板上，简单可靠。 第三步：选用合适的器材 整个制作过程是前后反复，多次重复进行的，要在功能，指标，和造价，体积，以及复杂程度中进行协调，不是功能越强大越好，也不是越简单越好，还要考虑到制作的困难和周期，避免太难造成烂尾 … 玩电子的干的烂尾的活儿不少吧 … 哈哈 隔离电源采用定制的环形变压器，为了指示电压电流等指标，配置了一个四参数液晶表头，并设置了电源开关和指示灯，为了美观，指示灯选用的大一点，红色好看。隔离输出采用了3个嵌入式5孔电源插座。 15V和30V直流电源也是选用的成品电源模块，并为他配备了电压电流表，是LED的，这样做起来就简单了，难度降低，工期缩短不少。 电源开关不喜欢铁质扭子的，但是总也找不到质量很好又便宜的，这款电源开关是质量最好的，拆开看，内部绝缘很好，绝没有触电的危险。 经过多次均衡后选出来的部件如图：  第四步：制图加工 机壳和面板是电子制作中最大的敌人，没有超高的功夫是对付不了这两个敌人的，为此需要学习电脑制图。在机壳设计中要兼顾功能需要，还要考虑面板美观，各人凭经验吧。 附机壳部分的CAD图和面板概念图：   过年后开工了，要赶时间，但是还有好多别的事情，加工地点有不开工的，有不给干的，毛病多多，好在做完了，能赶上大赛还是很欣慰的。        部分电路图来了，   新补充一个电路图，隔离电源110v~和220v~部分分别使用了一个2刀开关，其中一刀控制初级通断，另一刀控制次级，初级部分两个开关是并联的，这样，任何一个开关（无论110v~220v~）接通，变压器都通。 是用丝网印印上的，前期因为时间紧，没有发详细的图。    (责任编辑：admin) |
