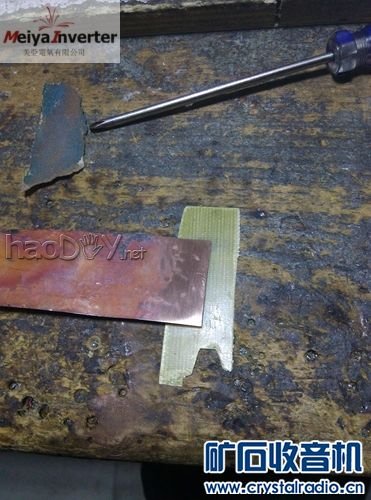

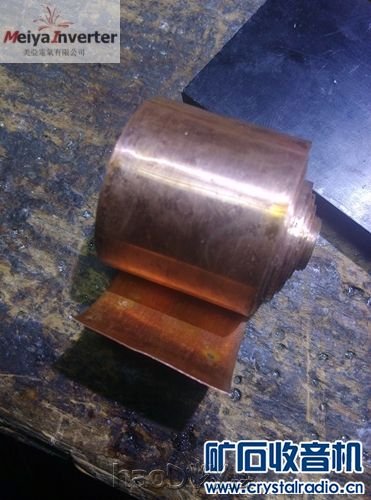

次级是用铜皮的，买来的铜皮很宽自己用剪刀裁的这个铜皮很硬有弹性不听话不成形所以需要加工一下

IMG_20161213_214328 (复制).jpg (41.93 KB, 下载次数: 3)

IMG_20161213_214320 (复制).jpg (38.38 KB, 下载次数: 3)

IMG_20161213_214231 (复制).jpg (42.97 KB, 下载次数: 3)

IMG_20161213_214224 (复制).jpg (44.05 KB, 下载次数: 4)

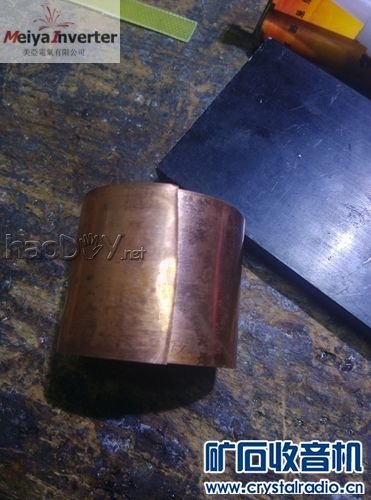

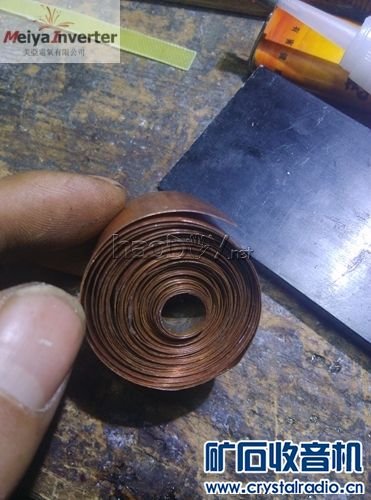

软化的办法很简单就是用火烧一下烧红就行最好是装在一个铁管子里然后把铁管子烧红，这样就不会烧化了铜皮

IMG_20161213_214218 (复制).jpg (43.3 KB, 下载次数: 5)

用砂纸把要焊引线的地方擦干净现在铜皮很软



IMG_20161211_214418 (复制).jpg (45.85 KB, 下载次数: 4)





IMG_20161211_215245 (复制).jpg (30.8 KB, 下载次数: 3)

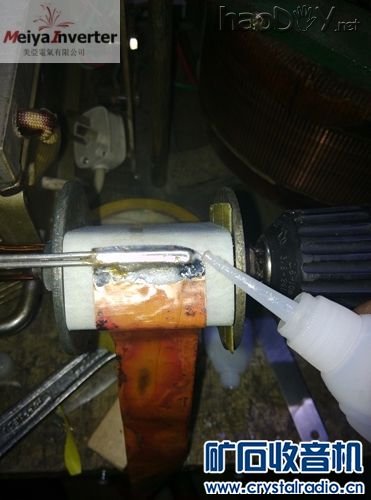

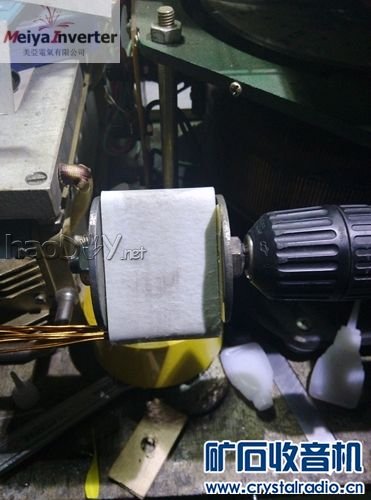

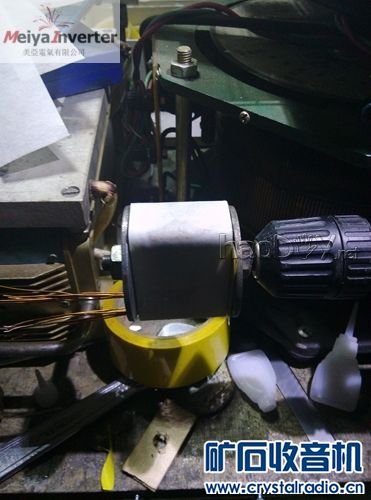

准备绕次级先固定上



IMG_20161211_214353 (复制).jpg (33.95 KB, 下载次数: 2)

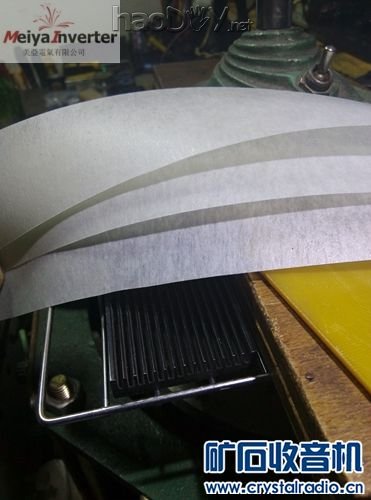

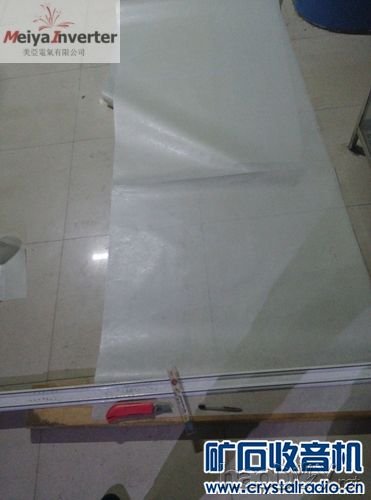

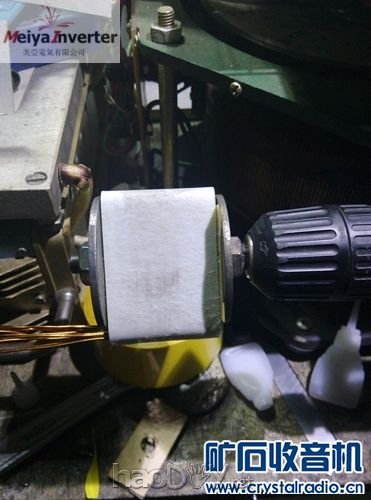

一定注意绝缘



IMG_20161212_105745 (复制).jpg (33.92 KB, 下载次数: 3)

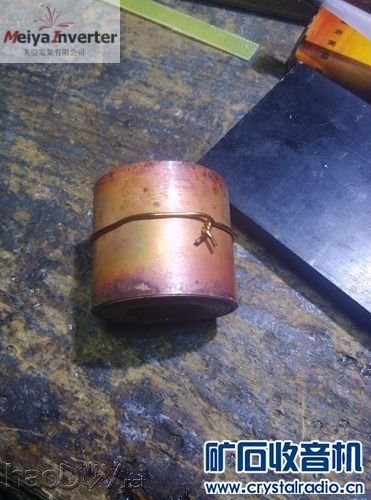

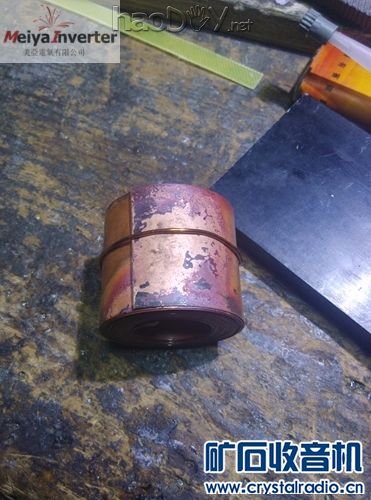

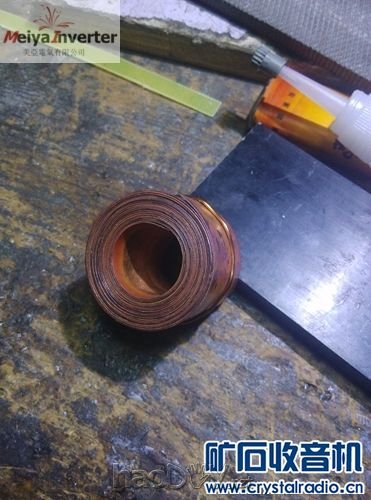

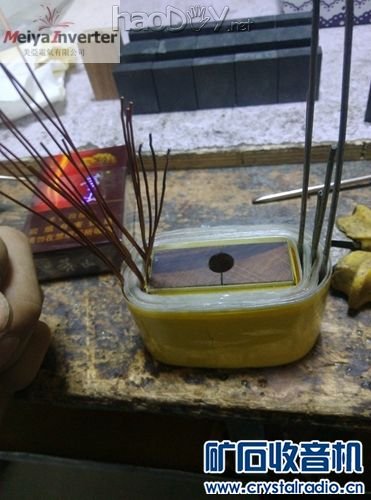

绕好了取下来一定要小心一些，因为没有档边所以容易参差不齐也会滑出来那样就得重新绕了



IMG_20161212_105736 (复制).jpg (38.57 KB, 下载次数: 2)





IMG_20161212_105740 (复制).jpg (40.75 KB, 下载次数: 5)





IMG_20161212_105909 (复制).jpg (37.47 KB, 下载次数: 5)

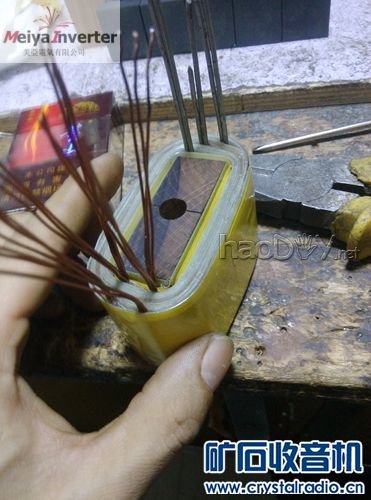

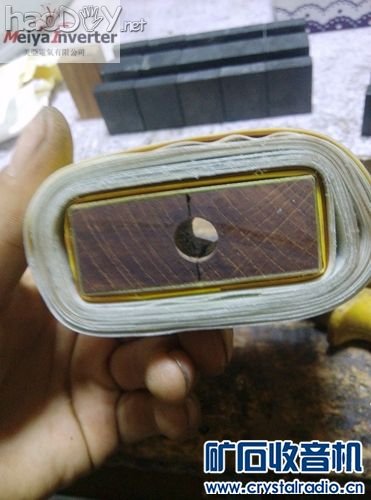

脱模也要小心如果不小心把线圈弄的不齐了可以用很平的板子上蹲一下
