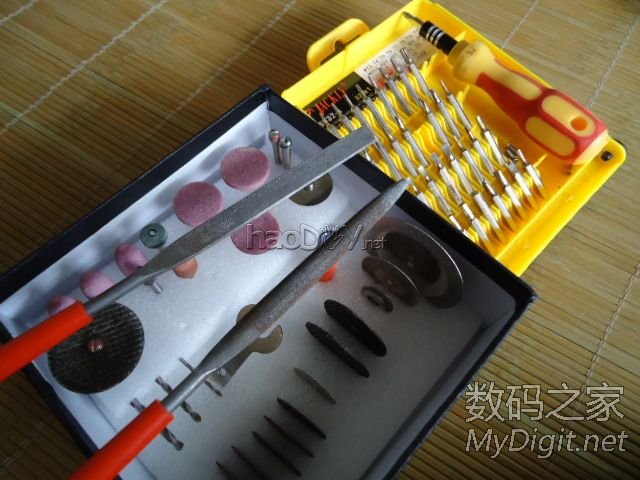

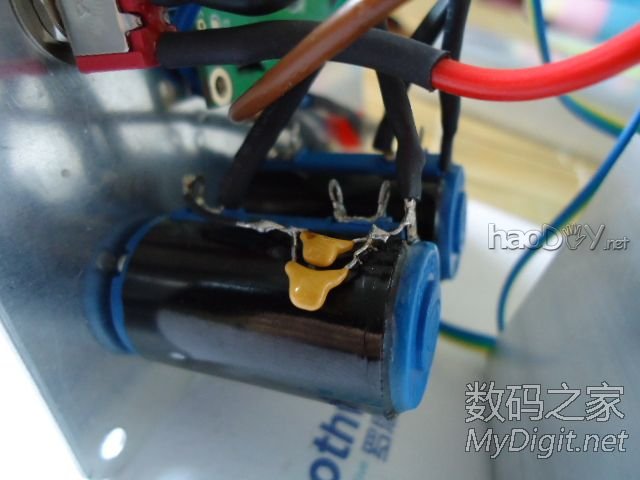

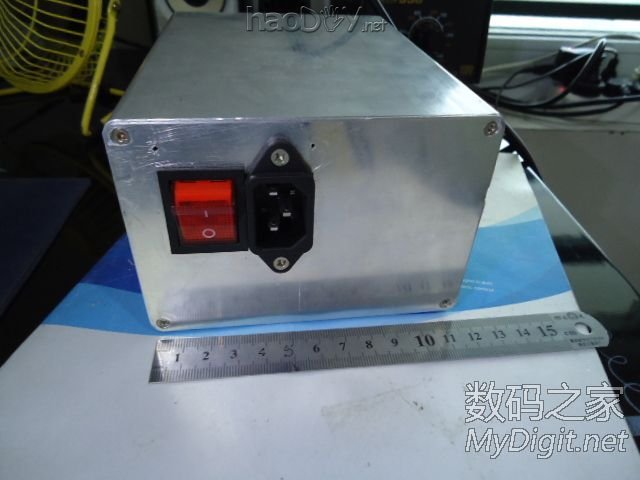

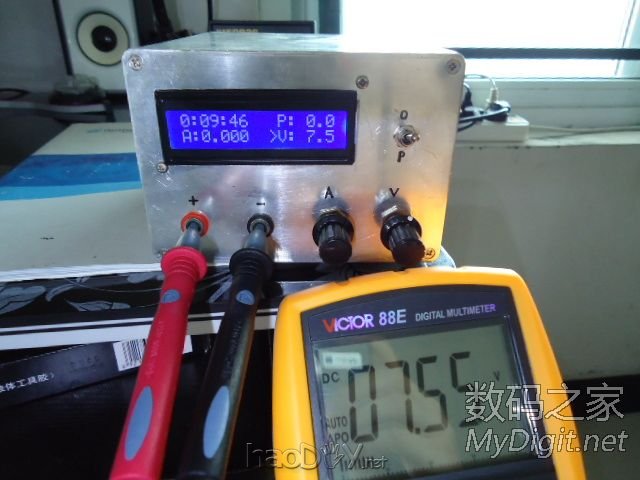

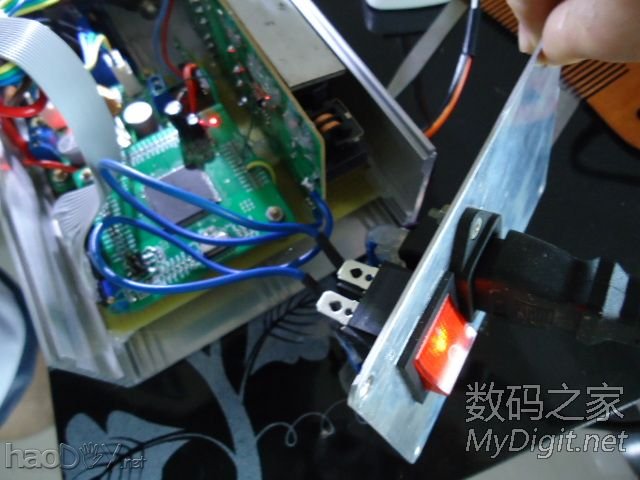

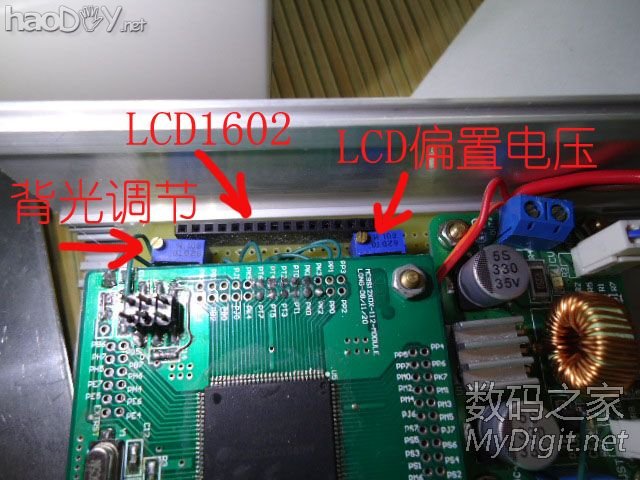

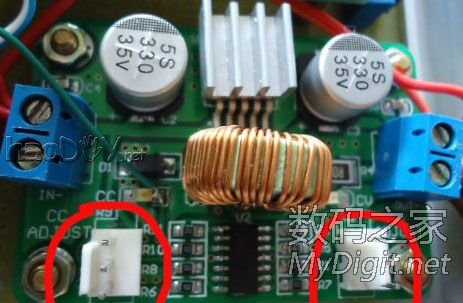

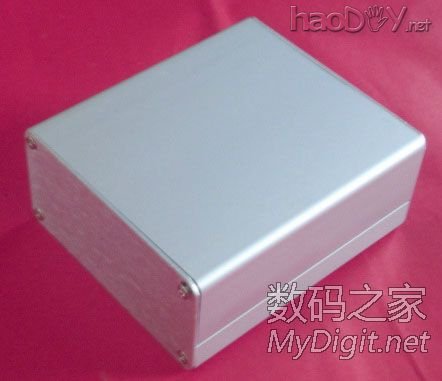

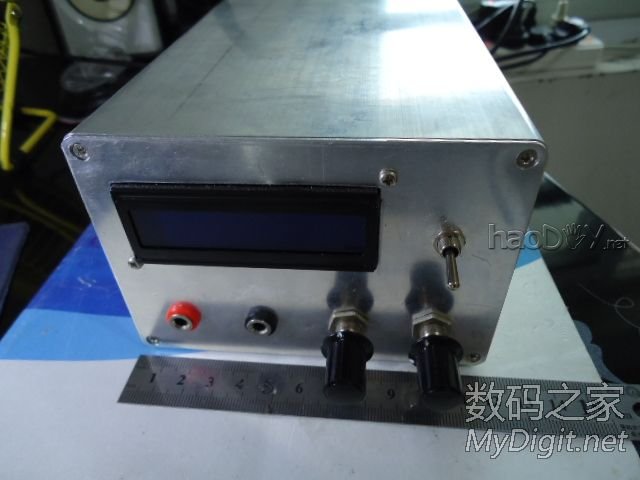

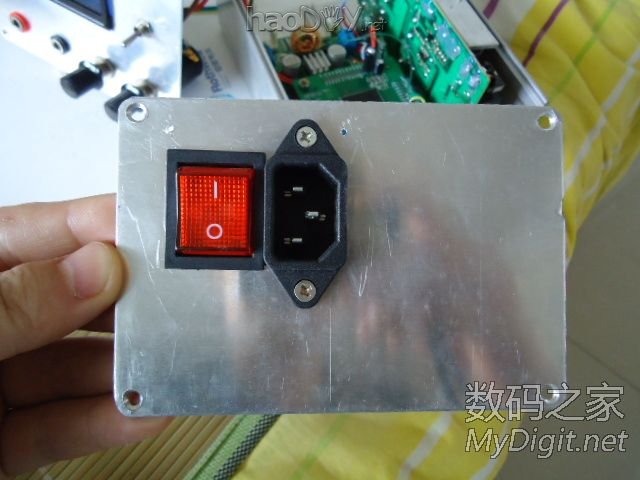

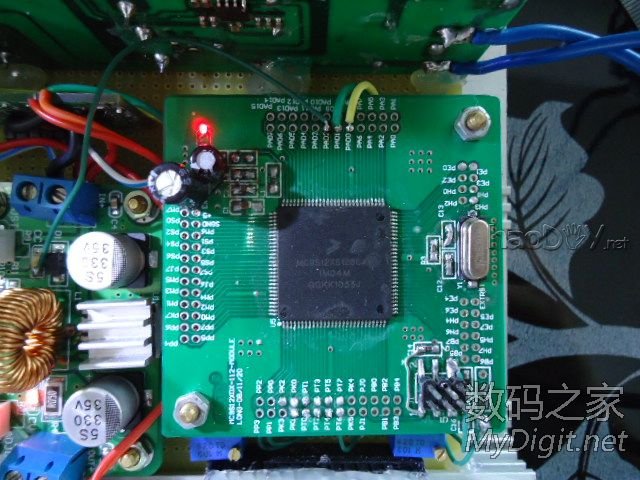

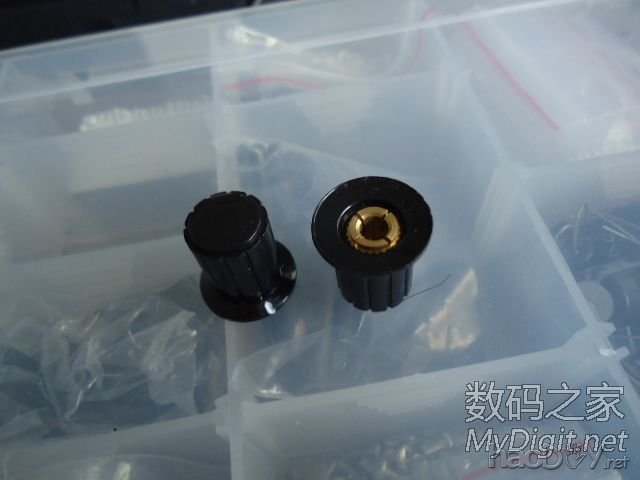

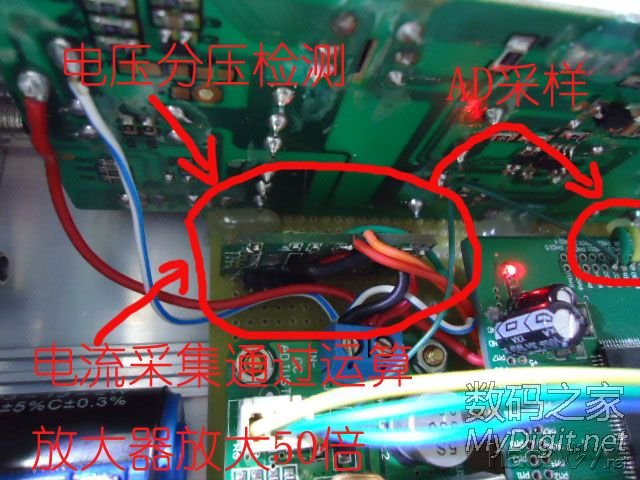

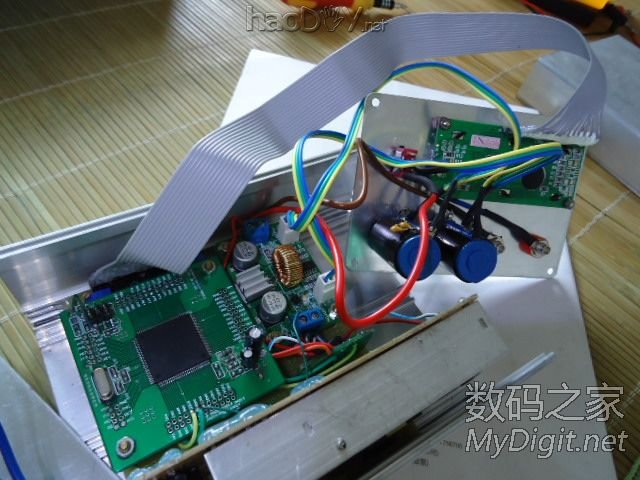

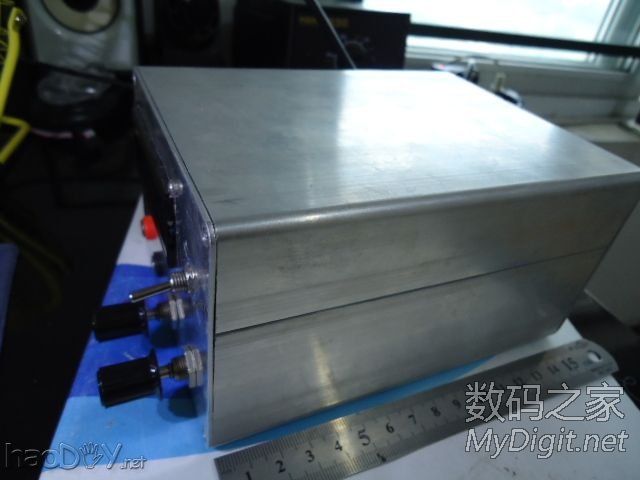

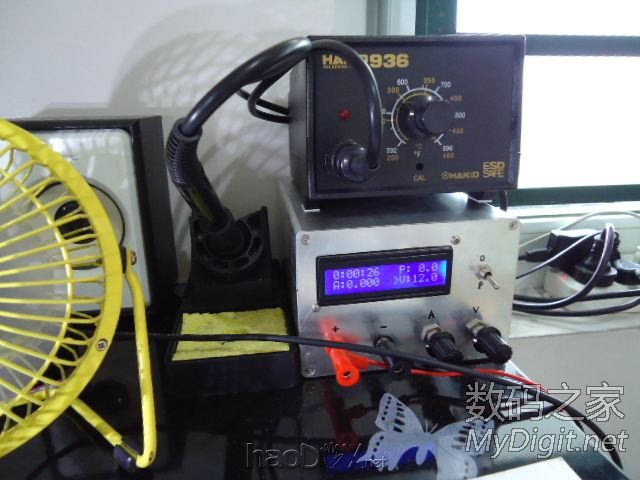

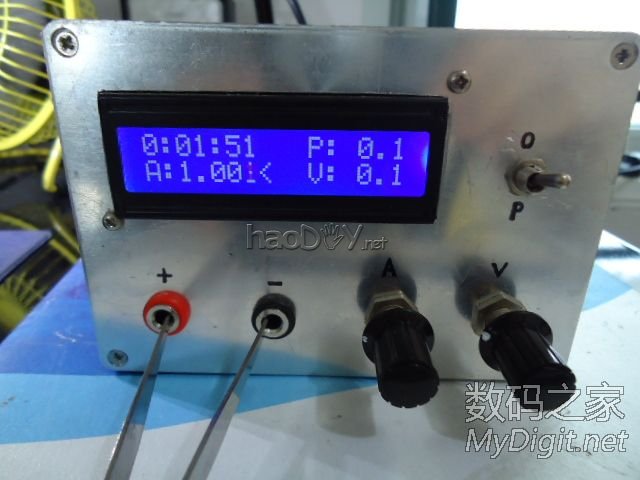

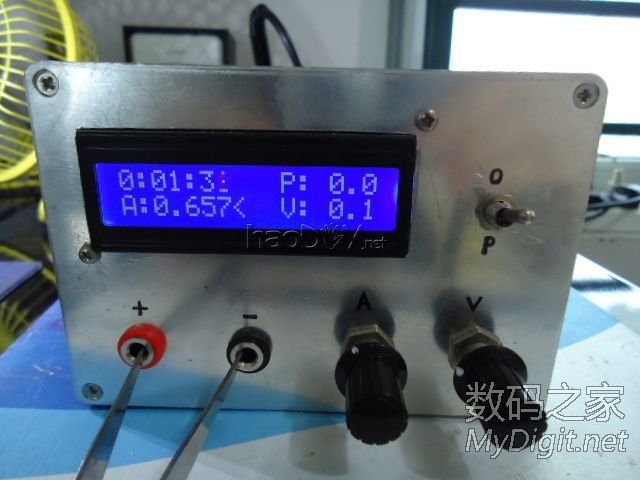

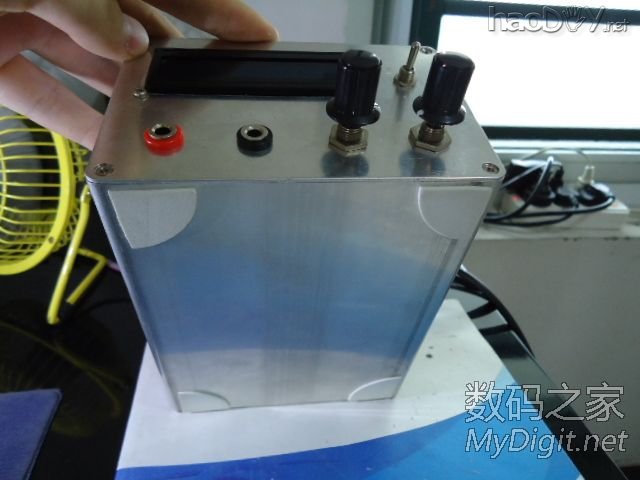

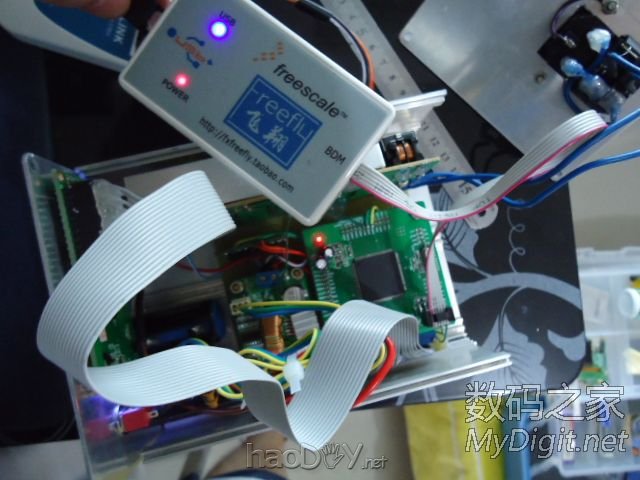

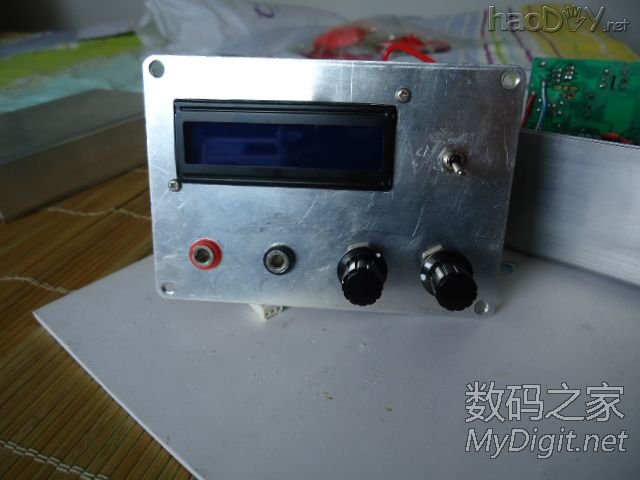

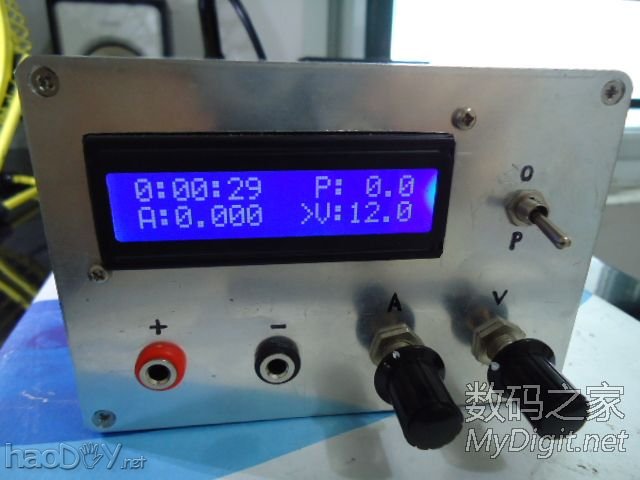

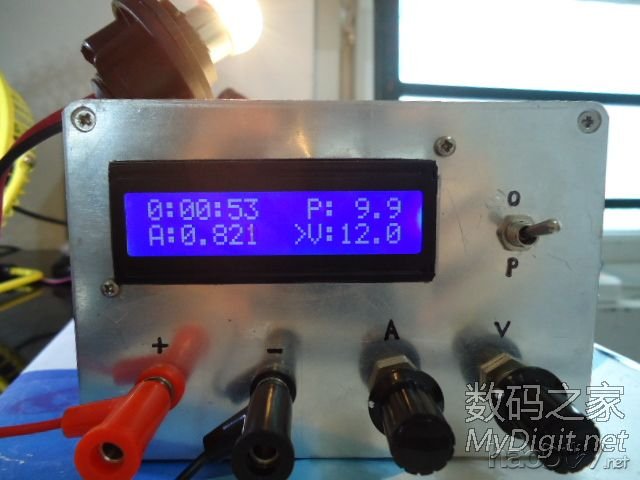

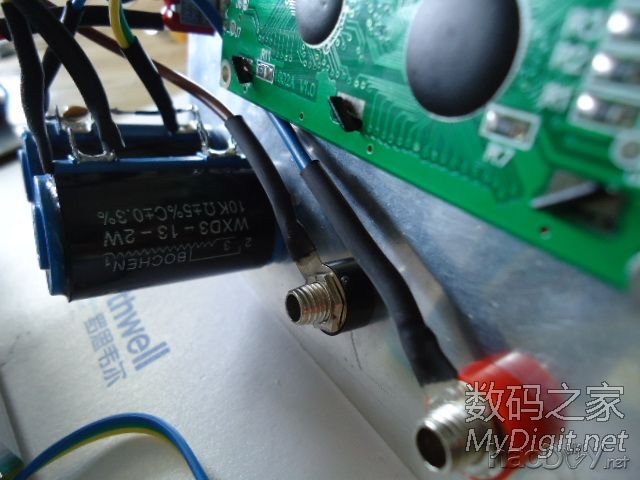

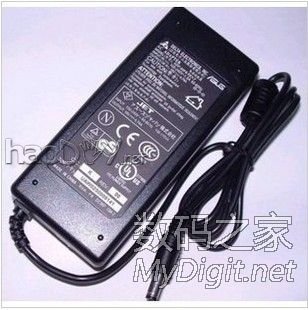

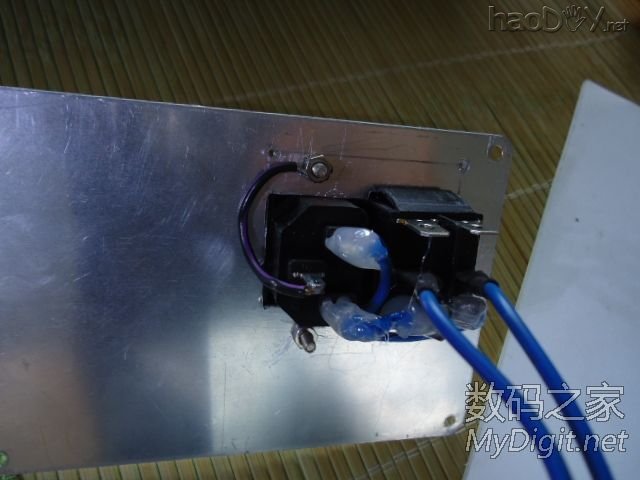

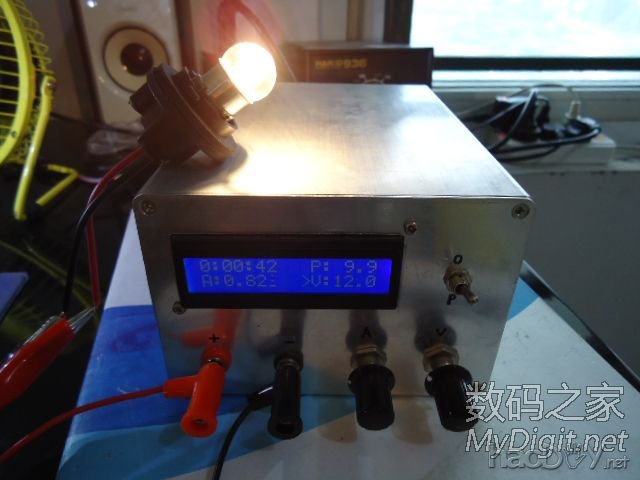

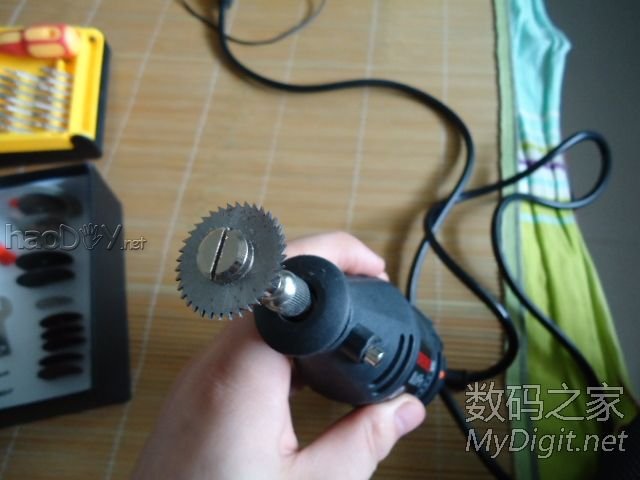

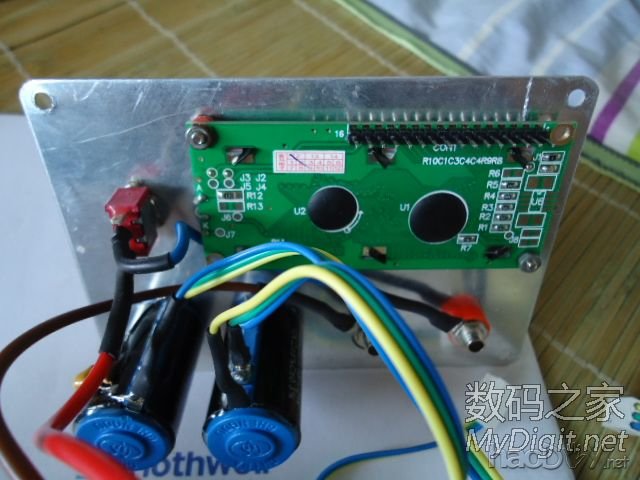

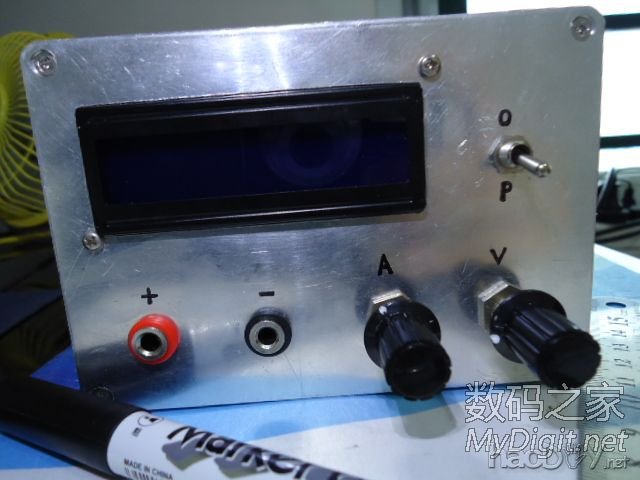

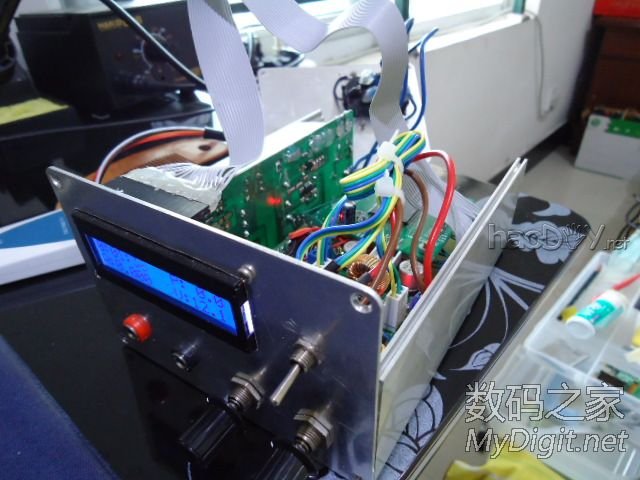

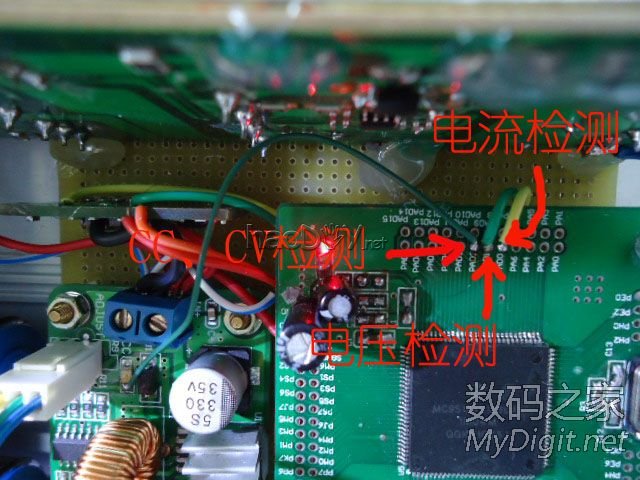

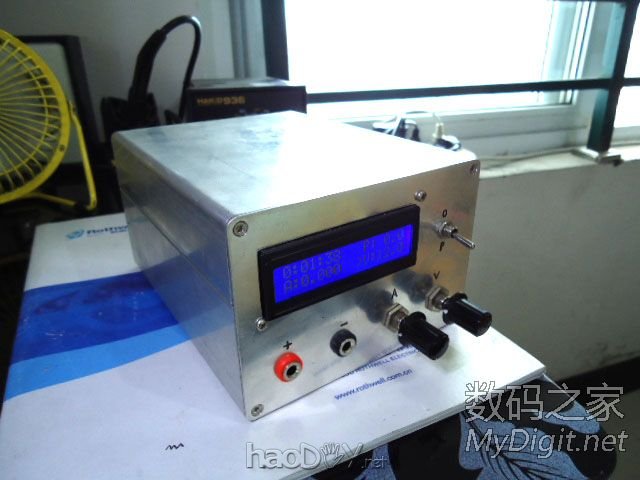

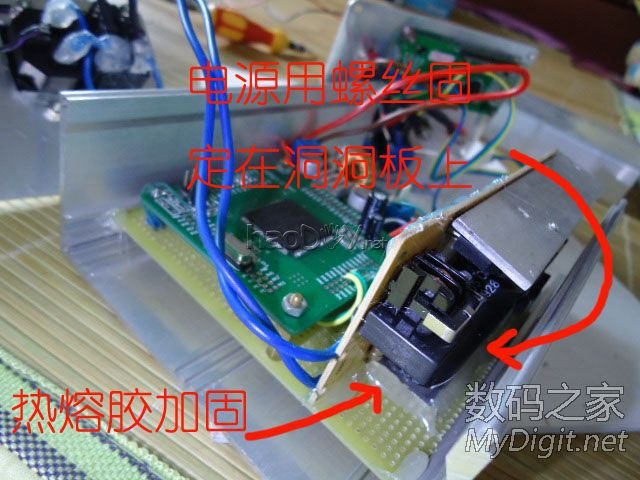

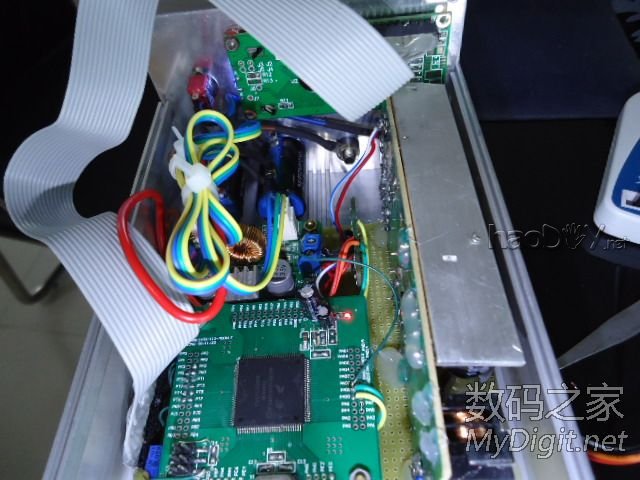

从小就喜欢DIY电子类物品,现在工作了,做的汽车电子软件工程师,DIY有了一定的技术基础和资金保证,半年前发现了神坛“数码之家”,让我眼界大开,![]() 一直苦于家里没有合适的可调电源用,做一个吧。 先上成品图,外壳是铝的,没有喷漆,感觉原色好看。 ![]() 材料篇 网购DC-DC调压模块,电压电流调节。 ![]() 自用freescale单片机MC9S12XS128MAL最小系统板 汽车级芯片。 检测电压、电流和工作模式,驱动LCD1602。 ![]() 网购19V华硕笔记本电源,拆看后发现是山寨的。 ![]() 网购铝壳 ![]() 制作篇 1、制作前面板 前面板有LCD1602显示窗口,电压调节旋钮,电流调节旋钮,预置/输出开关,电源输出插孔。 用电磨装一个钢锯片切割LCD窗口,然后用锉刀打磨。 几个孔用电磨加小钻头先钻一个小孔,再用刀子将其扩大。 ![]() 工具还是比较全的。 ![]() 安装好LCD1602和电位器还有预置开关 ![]() 热缩管绝缘 ![]() 调压电位器并联焊接电容用于转动时消除毛刺 ![]() 安装好的前面板,累啊... ![]() 2、制作后面板 后面板负责电源输入和交流开关 ![]() 内部用热熔胶和热缩管绝缘 ![]() 楼下继续... 3、制作控制板 网上买的调压模块用的可调电阻使用不方便,将其拆掉,换上插座 ![]() 输出电压最高19V,采用分压方式计算电压输出。 输出电流最大3.5A,调压模块上有一个20毫欧的电流检测电阻串联在地和输出地之间,将输出地的电压经过运算放大器放大后可计算出电流值。 ![]() 单片机AD采样 ![]() 单片机控制LCD1602显示 ![]() 固定电源 ![]() 连接前面板 ![]() 整理一下电线 ![]() 接好线通电试试 ![]() 各模块工作正常 ![]() 写程序 ![]() 屏幕点亮了 ![]() 楼下继续... 4、安装 装前后壳体和旋钮 ![]() 正面 ![]() 侧面 ![]() 后面,船型开关带指示灯的 ![]() 底面贴上胶垫防滑(跳舞毯送的圆形胶垫,正好一分四) ![]() 前面板画上符号(手工) ![]() ![]() 楼下继续...
|
