diy压控式0~50mA可调恒流源电路_haoDIY_音响电子电脑科技DIY小制作发明

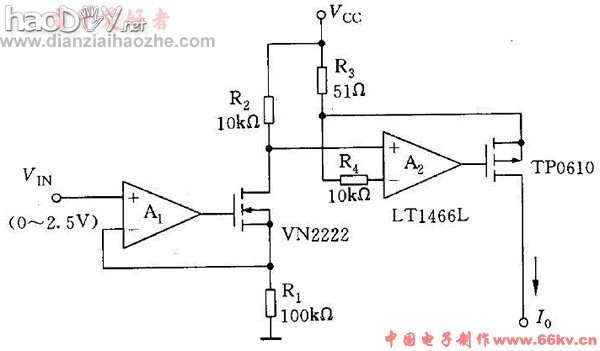

该电路的恒定输出电流能在0~50mA的范畴内调理，对应的压控电压范畴为0~2.5V。电路回收了微功耗慎密运算放大器LT1466L。

　　运放A1相对付正向电源给出可变基准电压，运放A2使敏感电阻R3两头电压与该基准电压相称。响应的电流由电压源给出，事变电压范畴4~16V。电流源在全电流50mA范畴运行时输出阻抗大于10V/μA。全范畴的精度首要取决于敏感电阻的精度。运放A2的Voc形成的偏差最大只有80μA，即只是全范畴的0.16%。

diy压控式0~50mA可调恒流源电路
