7815 7915连续可调的正负稳压电源_haoDIY_音响电子电脑科技DIY小制作发明

一般的双电源（正负对称电源）都没有连续可调的功能，给使用带来不便。本文介绍用一块７８１５和一块７９１５三端稳压器对称连接，即可获得一组正负对称的稳压电源，而且输出电压值可各自单独调节，也可同步调节。

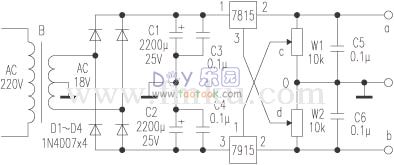

电路如附图所示，由变压器输出的交流双１８Ｖ电压经Ｄ１～Ｄ４整流，Ｃ１、Ｃ２滤波得到一直流电压，其中变压器双电源的中心抽头作为公共接地端，然后分别把该直流电压正负极接入７８１５的①脚和７９１５的③脚。７８１５的③脚接到电位器Ｗ２的滑动触片“ｄ”上，７９１５的①脚接到电位器Ｗ１的滑动触片“Ｃ”上。当将触片“Ｃ”滑到“０”端接地时，调节Ｗ２，即可从“ａ”端得到“＋６～＋１５Ｖ”的正向可变电压；若将触片“ｄ”滑到“０”端接地，调节Ｗ１，在“ｂ”端就可得到“－６～－１５Ｖ”的负向可变电压，将Ｗ１、Ｗ２换成同轴电位器，将获得正负对称的可调电源，输出电压值在±６Ｖ～±１５Ｖ之间连续可调，可达到同步调节的目的。
本电路的７８１５、７９１５三端稳压块上应加装散热片，变压器功率视用电器功率而定
