无天地线FM矿机矿石收音机

时间:2017-04-26 19:38来源:www.crystalradio.cn 作者:L.D.XIONG 点击: 次
无天地线FM矿机 在中波大家喜欢不外加天地线矿机，FM也来个环形线圈如何？ 住楼层较高的朋友试试，本机调谐电容用最常见的26P可变，检波后的旁路电容用33P无脚电容，如没有可用陶瓷片状的磨去引脚代之，其他的一看便懂了，声音不大（高层好些）但足以说明FM

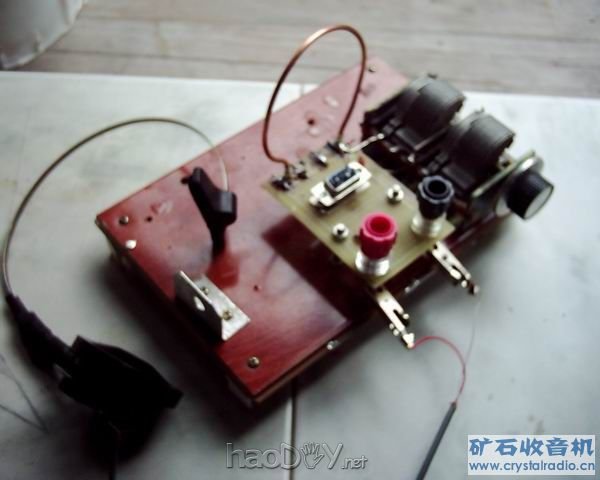

无天地线FM矿机

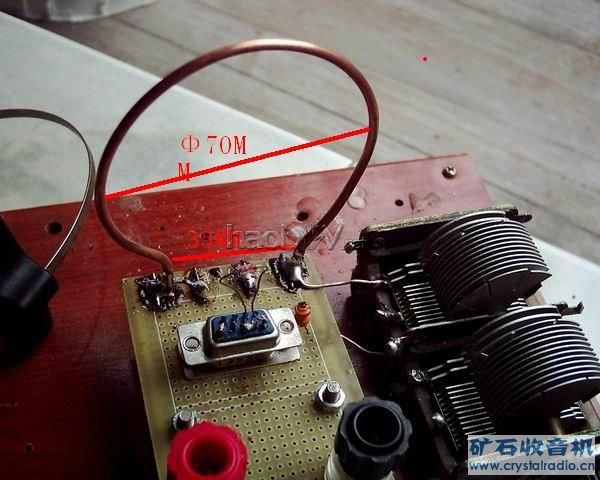

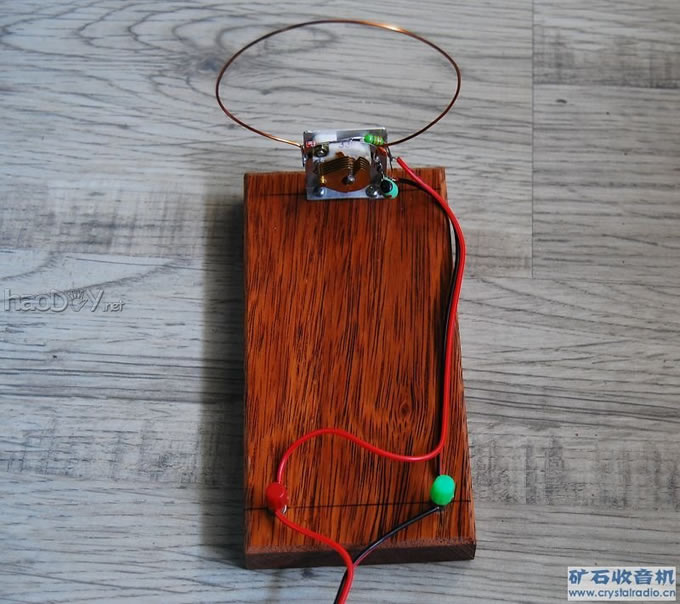

在中波大家喜欢不外加天地线矿机，FM也来个环形线圈如何？

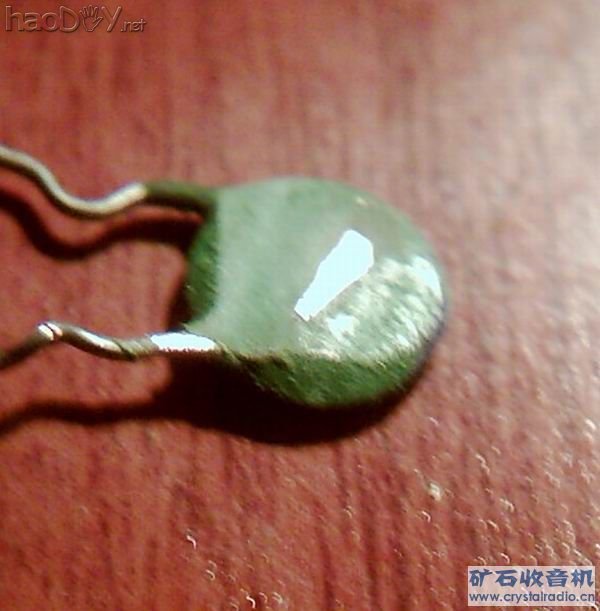

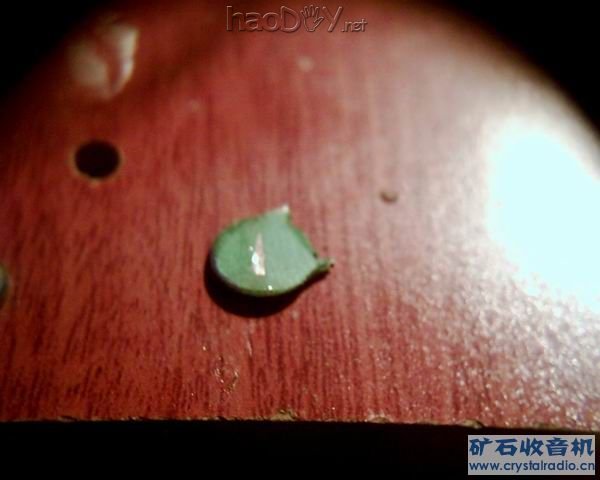

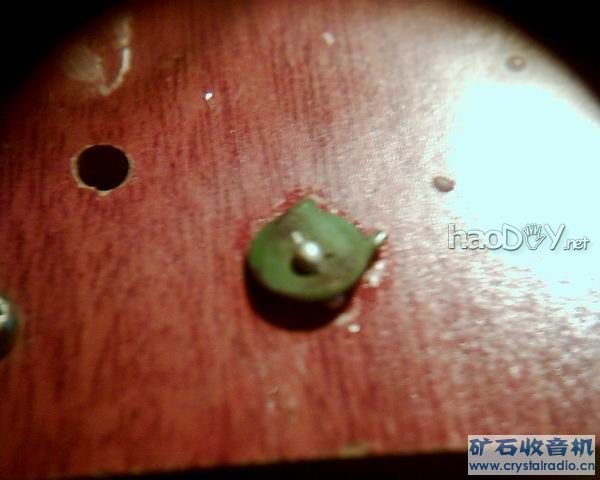

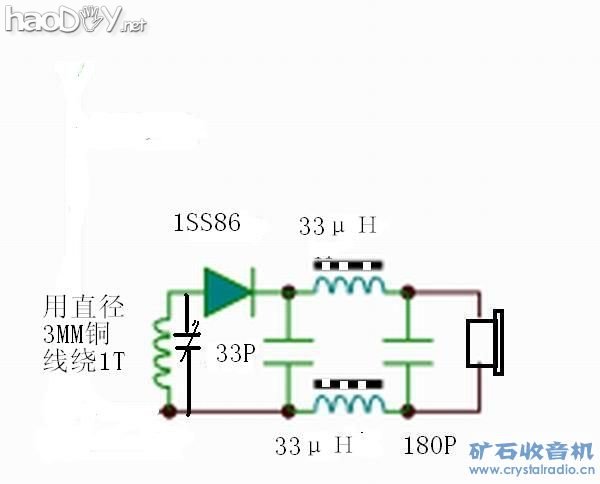

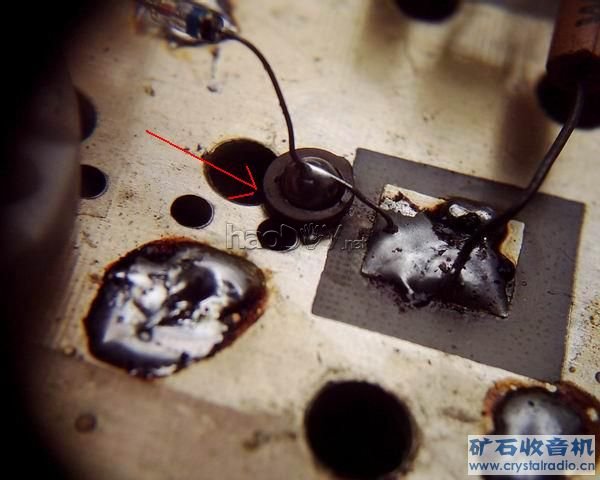

住楼层较高的朋友试试，本机调谐电容用最常见的26P可变，检波后的旁路电容用33P无脚电容，如没有可用陶瓷片状的磨去引脚代之，其他的一看便懂了，声音不大（高层好些）但足以说明FM矿机可行。
朋友, 陶瓷片





无天地线FM矿机矿石收音机





无天地线FM矿机矿石收音机





无天地线FM矿机矿石收音机
无天地线FM矿机矿石收音机





无天地线FM矿机矿石收音机
无天地线FM矿机矿石收音机





无天地线FM矿机矿石收音机





无天地线FM矿机矿石收音机

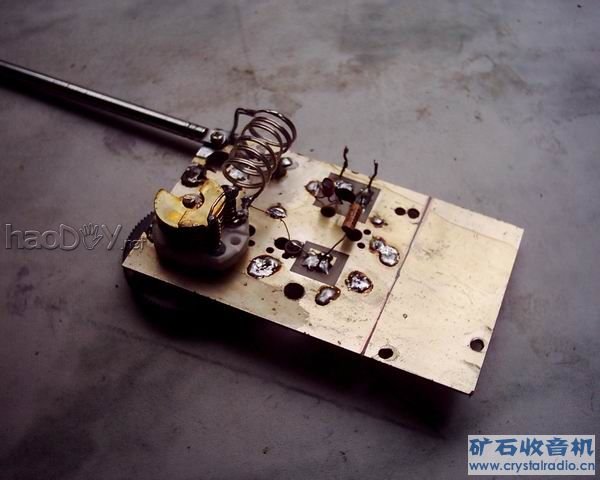

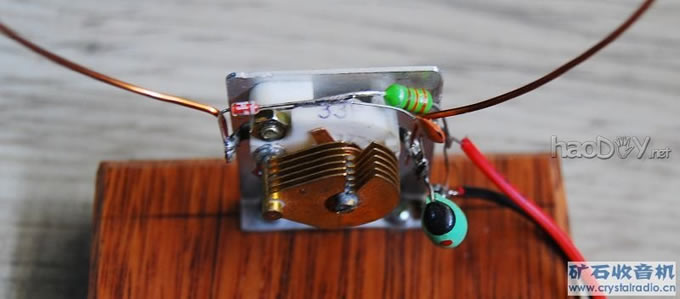

俺仿照也收到台了





无天地线FM矿机矿石收音机





无天地线FM矿机矿石收音机
