退休了，忒怀旧，元旦期间完工了，评不评上不重要，重在参与，重在和众坛友共乐。
*中波线圈绕在直径110mm的PVC管上，线圈宽45mm, 110/45=2.6 较理想，电感量约240uH左右。
*可变分别串入一只120P云母电容，串入后容量约15P---365p，能覆盖中波范围。
*矿石内放了一小块硅铁效率很不怎么样，做个样子吧，用的是2ap9,实用，别笑话。
*短波线圈是连试带估摸绕的，大小多少见照片。估摸的情况是这样：先用收音机在短波范围内搜索一下，看能收几个强信号电台，找出几个强台，按其频率绕线圈，这样重点就在几个台上。
*虽处在边远地区，但每天躺在床上听新闻是不错的，中波的强台信号强时有45uA ，一般就10---25uA.
短波弱时有3--5个uA,信号变强时可达40---60uA(同一个台）。
*耳机是SHH-1型。
*天线在四楼顶的前楼和后楼之间，天线两端的天线距离楼顶2米左右，天线跨楼中间段距离地面13---14米左右。
*地线只能接在暖气管上了。
*机上旋钮；一个天线选择，一个波段选择

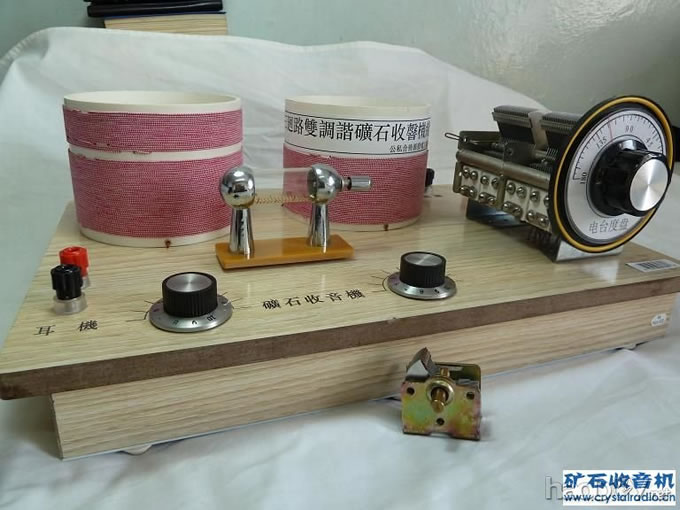

雙廻路中短波矿石收音机

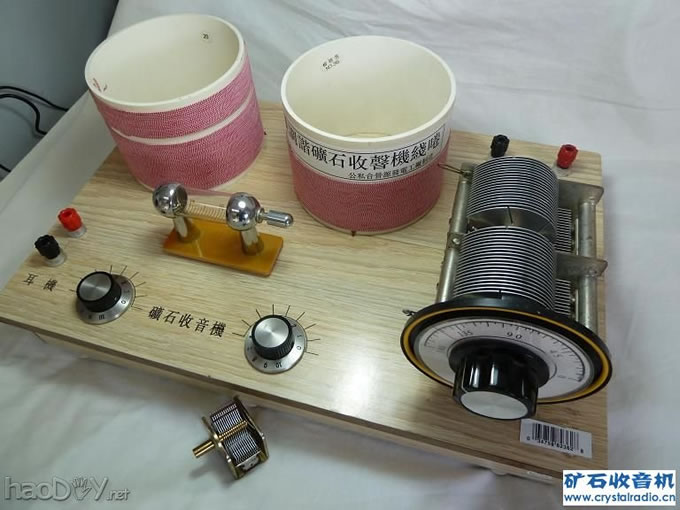

雙廻路中短波矿石收音机

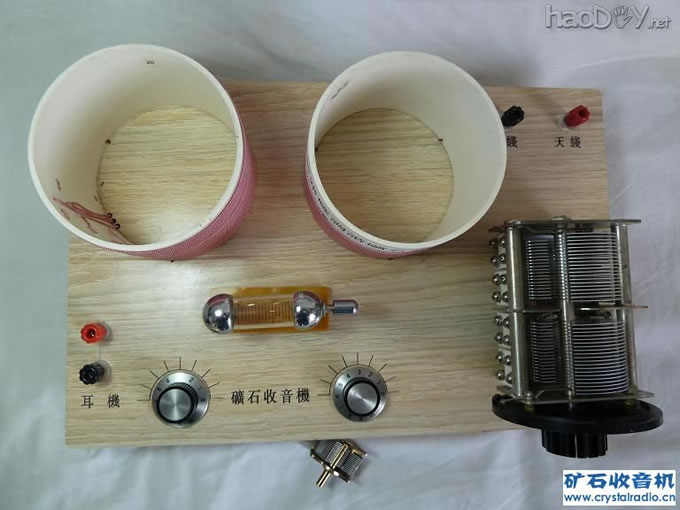

雙廻路中短波矿石收音机
