看了一年的论坛,做了一架矿机,SHOW下
时间:2017-05-16 18:10来源:www.crystalradio.cn 作者:zy_tu 点击:
次
一年前,偶然发现了矿机论坛,进入细看,内容丰富多彩,高手专家林立,最大的特点是真实和慷慨解惑,问答内容有深有浅,可大可小,总有一大圈热心的朋友和老师很认真地回答,甚至还有技术争辩,好玩极了。燃起了我玩把矿机的一把火,经过几个月的折腾,架天
一年前,偶然发现了矿机论坛,进入细看,内容丰富多彩,高手专家林立,最大的特点是真实和慷慨解惑,问答内容有深有浅,可大可小,总有一大圈热心的朋友和老师很认真地回答,甚至还有技术争辩,好玩极了。燃起了我玩把矿机的一把火,经过几个月的折腾,架天线架了2次,矿机从找木板起,不满意,废了几次,线圈筒也是低损高损选了又选,方案也改了几次,总之做矿机也像写作文,体会是:不是写出来的,是改出来的,下面就一篇改得还有许多缺陷的文章秀下,满足一下成就感,不要光说不练,体现少说多练,不枉来矿坛凑热闹,现丑了:请大家多提意见!
天线:12米长T型天线,两头各6米,多股外包PVC。天线下引线:0.5单股无氧铜屏蔽信号线。接避雷闸刀。
地线:供电接地线
线圈:聚丙烯管直径110mm,采用麦老师的双向反绕法(最佳名称:镜像绕法),0.04*660李兹线。实际证明灵敏度很高。
由于实验体会矿机的高低端覆盖问题,通过改变天线电感加以改善,所以天调上设计有10档电感转换,以及720P可变。
班尼阻容结构。2000欧军用耳机,我是苏州的,实听效果不错,就是耳朵夹得疼!

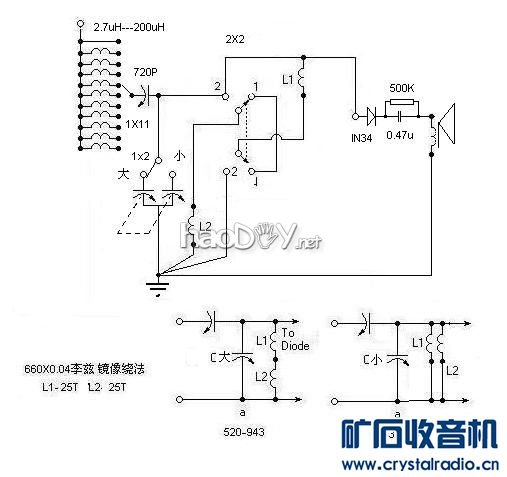

以下是秀的内容:见图:

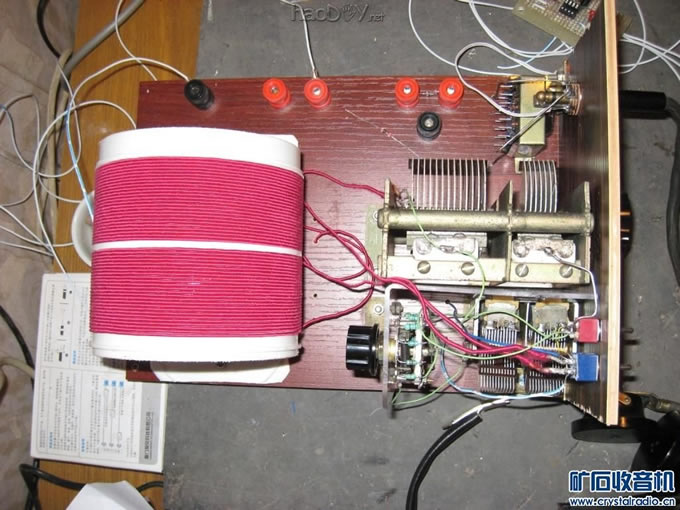

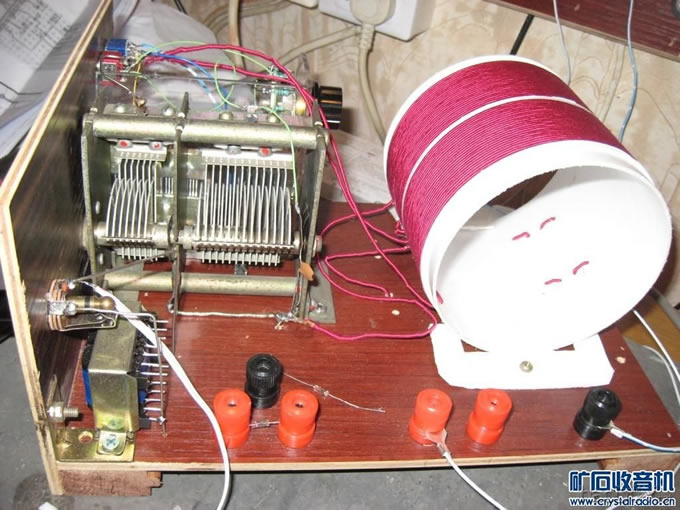

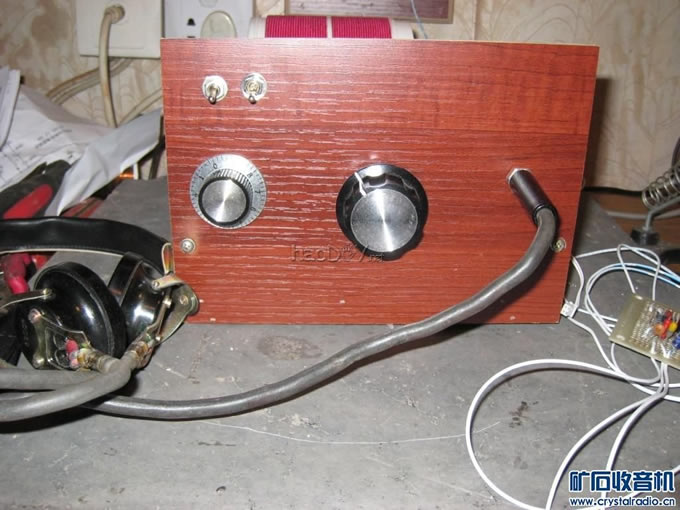

实物图:
对二极管的使用体会:1N34A最实用,HSMS2850/2860/2820好是好些,就是连续击穿,2元钱一个一下一下没了,太娇嫩,并且焊接要稳中有细,1N60及其他一些进口管效果都不如1N34A,3DQ还没试,3DQ我买10个,结果10个性能不一致,也很娇嫩!再说34A收听效果可以就没试。
接下来我要将它变成收音机了,用太阳能3.6V,MC34119放大推16欧小喇叭,因为耳机实在夹得疼!开在那里就像以前的有线广播吧!好在还能调台!
体会:1:矿机的抗躁性能肯定不及超外差,
2:矿机受环境影响太多变数,不像装收音机那样好掌握,估计就是那根天线伸在外面的缘故!换根天线就不一样,估计是分布电容不同。 |
