一，材料：1超薄小喇叭，2骨架 3舌簧 4磁铁 5其他材料
舌簧耳机制作现场直播

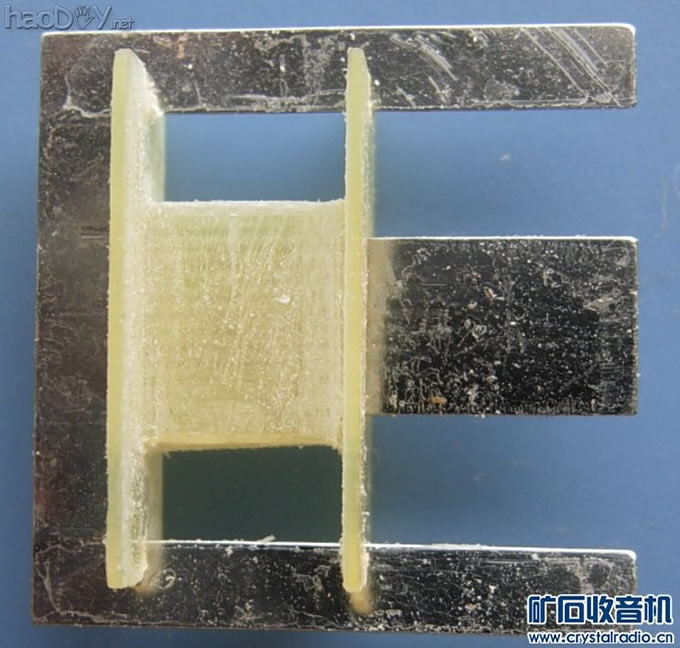

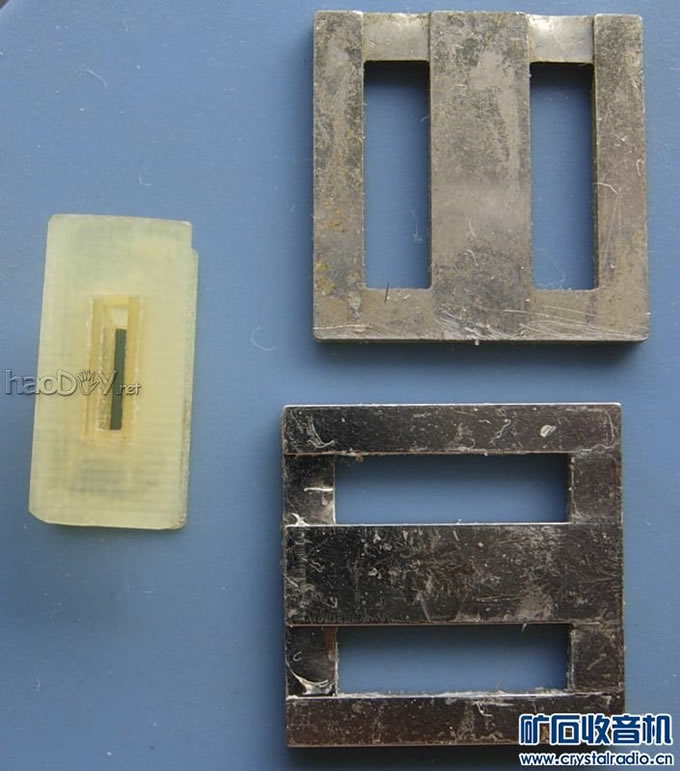

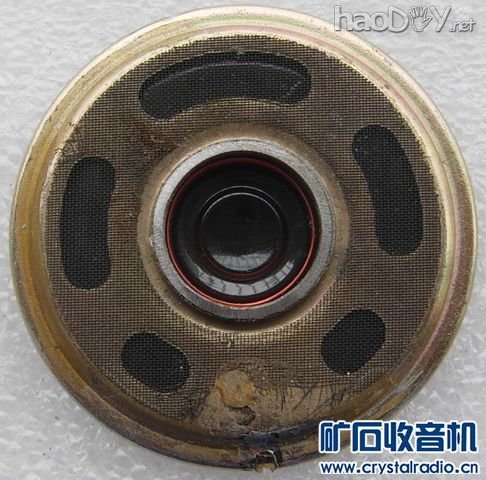

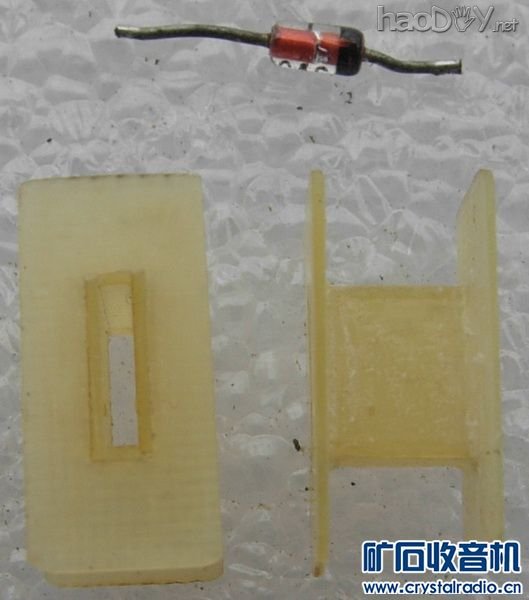

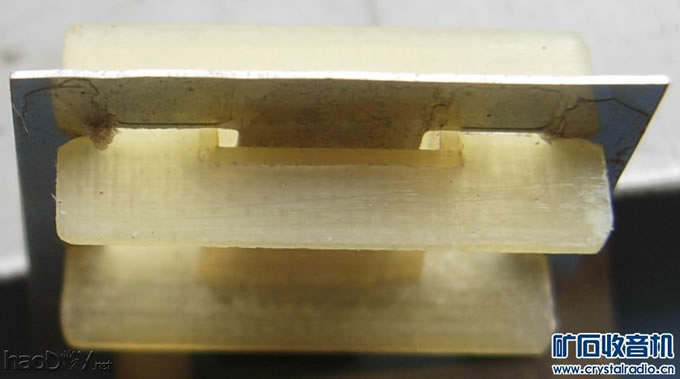

材料已经准备齐全，不管成功与否，一直直播下去。基本思路是仿790厂的结构。喇叭已经磨掉磁铁，以后要仔细去掉动圈，完整保留盆架和振膜。骨架用0.5mm的环氧板，用502粘好，很结实，由于很小，制作有一定难度，几乎是用雕刻的方法制作的，固定涉黄的槽子一定要注意使舌簧刚好固定在骨架的中心。舌簧用拨号猫的变压器铁心，坡莫合金的，太软了，但我认为这样比较灵敏，只能走一步算一步了。

已经出现一些小瑕疵了，骨架中心孔做宽了些，影响线圈的圈数和线阻，估计绕5000匝没问题。准备明天开绕，具体报告圈数。

本帖最后由 laoniu556 于 2014-5-29 12:01 编辑

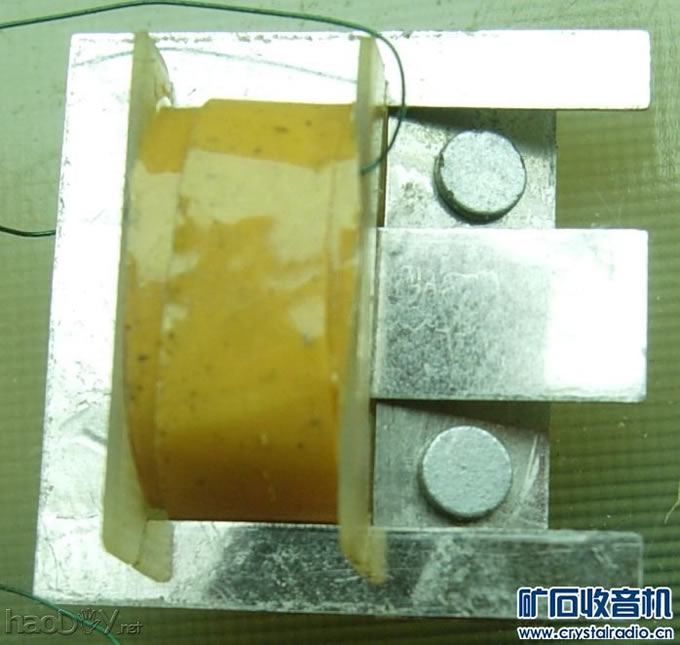

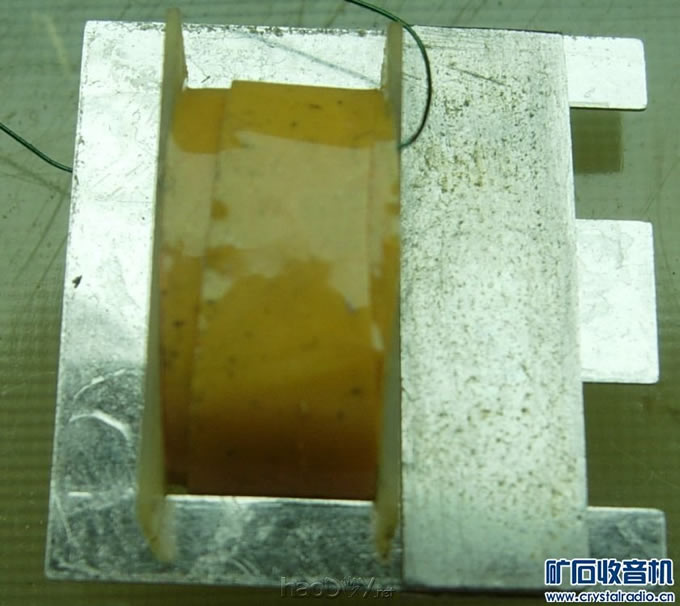

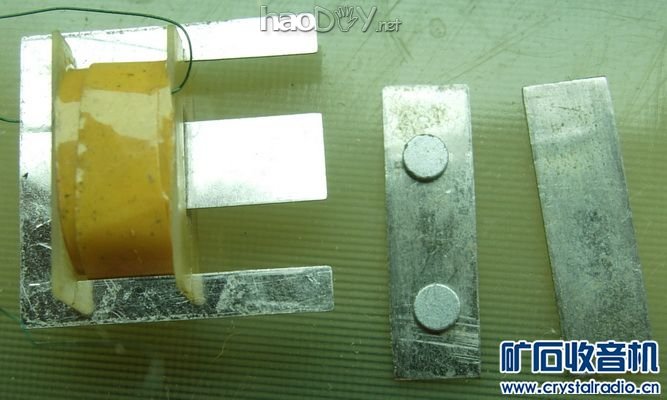

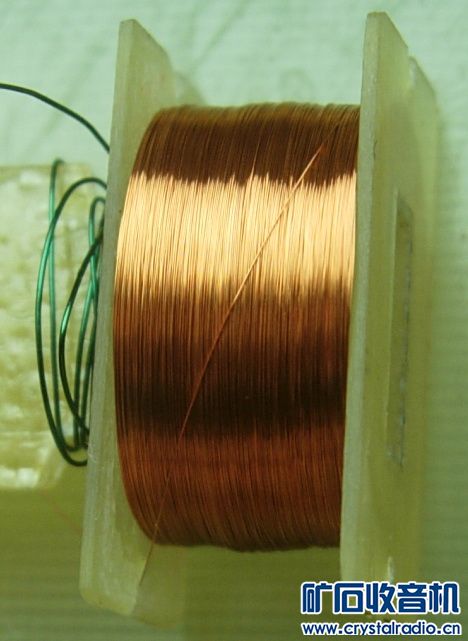

线包绕好了，绕了6000匝，电阻3.6K,磁路结构也很简单，其实只要一颗磁铁就可以了，如果是工厂生产的话，固定并焊接好振膜连杆，就可以出声了。正在为固定发愁。振膜连杆的设想是：和振膜中心的连接部分加一小块贴合振膜的铜膜，消除张力不同引起的应力集中。舌簧耳机制作现场直播

本帖最后由 laoniu556 于 2014-5-29 16:48 编辑

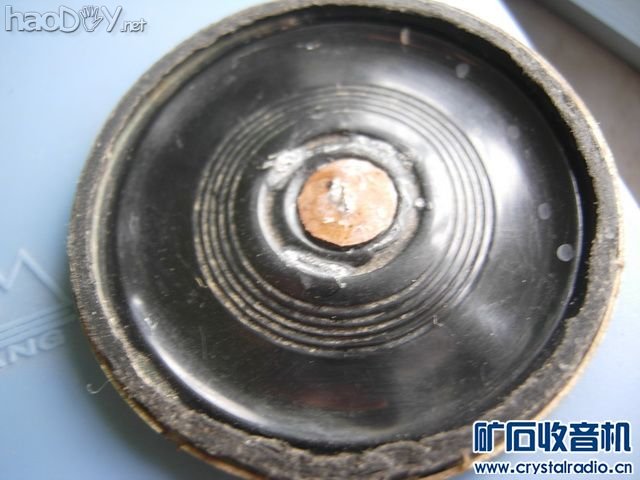

兔子们啊，这样的经历大家都有。膜是最难搞定的，即使你搞定了，也是破膜了。没办法，这破膜还得用，没有第二张啊。

舌簧耳机制作现场直播


下载附件

2014-5-29 16:48 上传

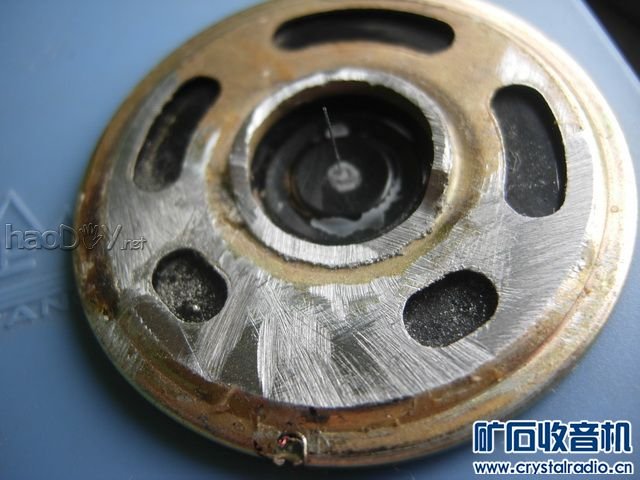

中间用的是一段钢丝，看很好焊接就用它了。502太厉害了，把膜溶坏了。

本帖最后由 laoniu556 于 2014-5-29 17:17 编辑

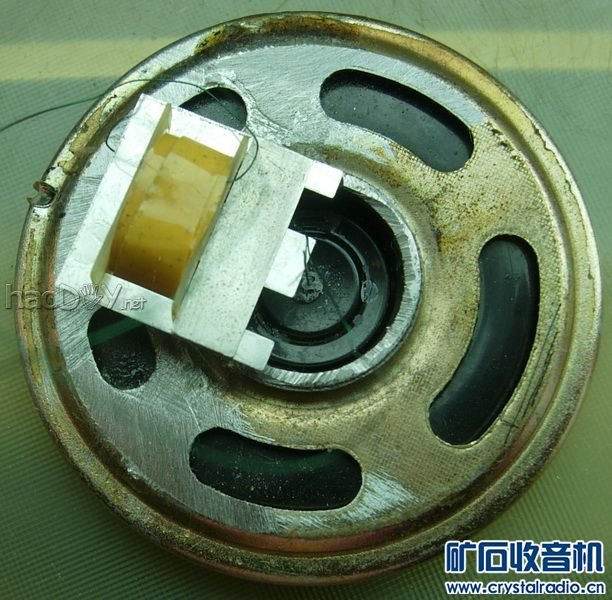

装配好以后大概就是这个样子。

舌簧耳机制作现场直播


下载附件

2014-5-29 17:09 上传

虽然可以在上面焊接锣帽，但振膜受热严重变形，影响发声效率，没办法，放弃，得想其他办法。刚才比对了一下SHH1的后外壳，刚好，就用他了。
