自己做 晶体耳机 20K 高阻抗 弱台也能收
晶体耳机也被称为陶瓷耳机/听筒是晶体收音机的灵魂, 20K 高阻抗 令他们足够敏感使弱台也能收。
晶体耳机规格：
阻抗：20K欧姆
电容量：15,000 PF
灵敏度：57分贝在1KHz
频率范围：200～8000赫兹

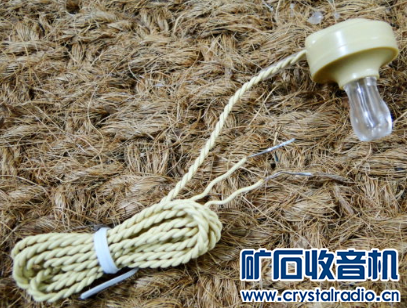

晶体耳机（如上图所示），已不能在国內购買。您仍然可以通过网上购物网站在国外购買,价值30元左右，但单单的一个海外的运费已超过100元, 淘宝上二手的也要180元,不什化算 。
然而，用一些现成的组件,花十來元 及半小时 便可自己做一個. 效果比美原裝的晶体耳机。

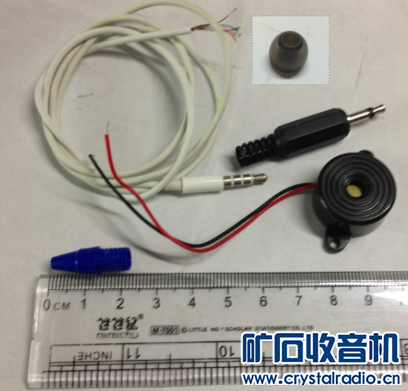

你需要的零件。
小型压电式蜂鸣器, 要密封中央有小孔的(见图),3V,6V, 9V,12V 的 都可以,只要是能放進耳朶就行。
从一个用塑料圆珠笔切出來的20mm的笔尖。
一个2.5mm耳机插頭和电线 (可取自破耳机).
橡胶耳塞, 取自现有的耳塞。
做法:
1. 使用一个螺丝刀,給点力，把蜂鸣器的盖子拆出.
2.查找 压电板（金色和白色的金属圆板)和其他一些电子元件的圆形电路板。

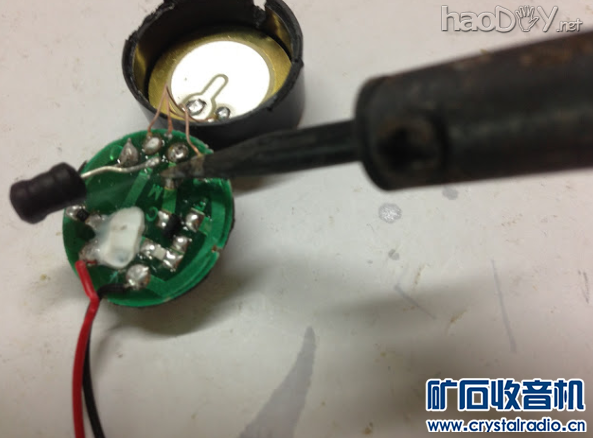

3. 使用烙铁和钳等移除所有不必要的电子元件，这些组件會降低阻抗也降低晶体耳机音量输出。

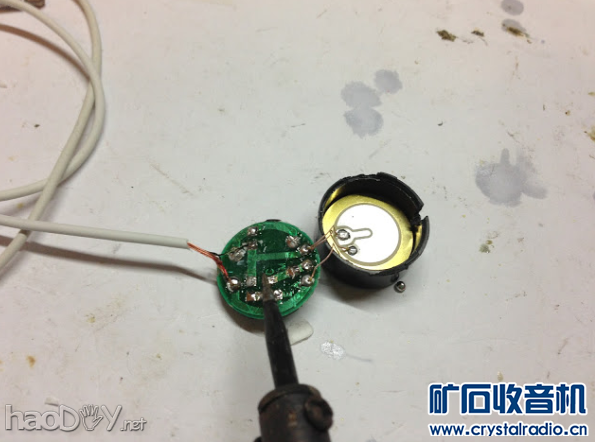

4. 使用烙铁，连接两根导线直到耳机插頭上的两个点上。一个导线接触压电板的周围（金色），第二导线接触压电板的内板（白色）。如压电板上有另一白色小板,也把它接到较大的白色板上，以获得最大的音量输出连接线。极性并不重要。
5. 盖上盖子之前，，用螺丝刀触碰耳机插頭使它短路 ，也可用万用表的欧姆表側试。每次您把它的端子短路,你也应听到一些“咔嗒”的声音，這就好了.
6. 盖上盖子，确保施胶。不要使用過强的强力胶水。使用一些正规胶水，以便日後仍然可以打开盖子進行电线维护.

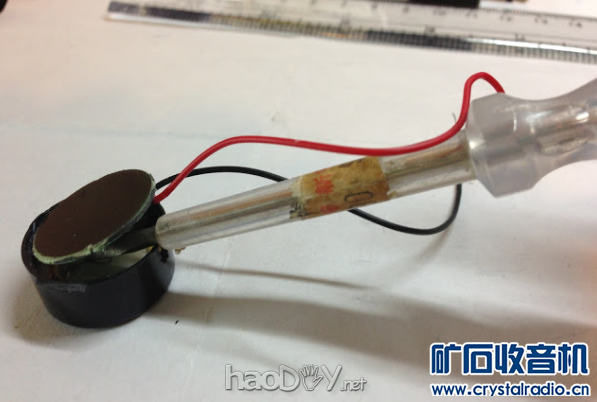

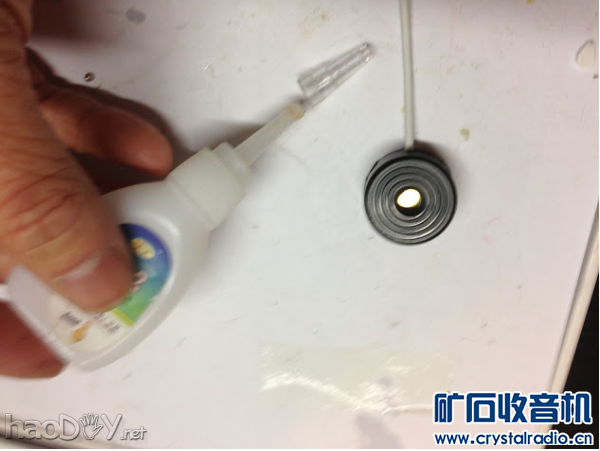

7. 把塑料圆珠笔切出來的20mm的笔尖放到蜂鸣器前孔上。這次要使用强力胶水。圆珠笔尖的功能是把声音集中于耳中。

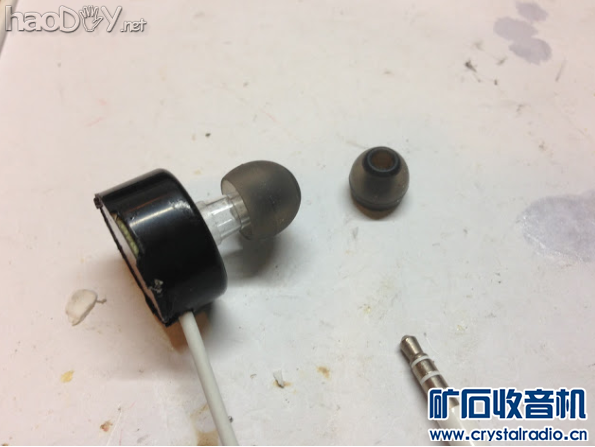

8. 套上橡胶耳塞。完成!
9. 将它连接到您的晶体收音机测试。

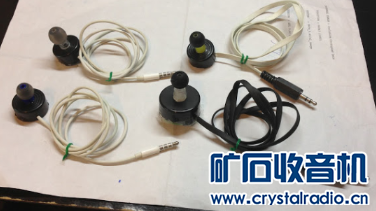

我的晶体耳机,小号和大号.
大号 是用大一些的压电式蜂鸣器做的,有强台時用它較好,低音强些.
也可用更大的压电式蜂鸣器做個蝸牛式晶体啦叭.
补充内容 (2013-8-10 17:57):
廠制的和自制的陶瓷压电耳塞大比拼
http://www.crystalradio.cn/forum ... p;extra=#pid6648964
补充内容 (2013-8-10 17:58):
托美国朋友買了幾个陶瓷压电耳塞(Ceramic Earphone US$3.5).
作了个廠制的和自制的陶瓷压电耳塞大比拼.
下图左面是廠制的, 右边的是自制的.
结果是: 自製的勝出!
廠制的質素差,有些接线疏松,音量比自制的差30...
补充内容 (2013-8-10 17:58):
音量比自制的差30%,音質也太尖,自制的低音較丰富.
补充内容 (2014-2-5 10:52):
如你用的收音机线路沒有直流回路给压电耳塞还原声膜以便再发声, 便會有无声或吵啞的情涚, 可並联一个100K欧电阻, 要音質好, 可並联一个高电感(1H), 例如 110V 变压器的110V一端, 或用T725阻扩匹配变压器.
补充内容 (2014-2-5 10:52):
如你用的收音机线路沒有直流回路给压电耳塞还原声膜以便再发声, 便會有无声或吵啞的情涚, 可並联一个100K欧电阻, 要音質好, 可並联一个高电感(1H), 例如 110V 变压器的110V一端, 或用T725阻扩匹配变压器.
补充内容 (2014-2-5 11:07):
用T725阻扩匹配变压器, 输入接你的收音机的输出阻扩,例如3DQ做的矿机接1.5K端, 2AP9 的接40K端, 把压电耳塞接到T725的10K端, 接5K端高音會丰富些, 接20K端低音會丰富些但音量低一些.
补充内容 (2016-4-10 11:56):
把压电耳机接到矿机的输出端时不需要再並联电容器，因为压电耳机本身就是一个大电容，反而要並联一个100k 至1 M 欧的电阻来提供直流回路让压耳片两旁的电子流过，使压电片充份地回復原来置，才能再次发声，否则声...位 |
小型压电式蜂鸣器, 常用于門鈴,音乐贺卡,及取代啦叭,如在PC上,不難找到.

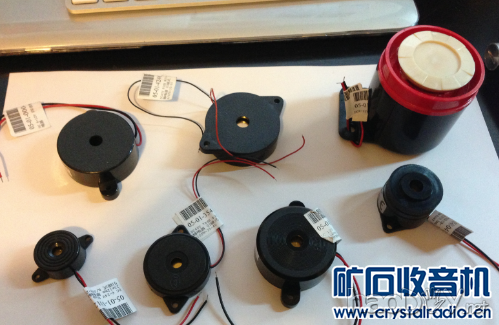

你可能见到的压电式蜂鸣器的種类:
除了右上角那個超大的,都可以10元買得.我會測試個別種类的效果 |
