1。引言
我们无论干任何一件事情，都应该事先确定一个明确的目标，制订一个完善的工作计划，进而有条不紊地把工作做好。我的“矿石、单管实验机”就是本着这个精神设计制作的。
进入矿坛的坛友当然愿意与各位切磋技艺，交流感想，那么只有手里有机才能胸中有技，这就有了制作此机的原始冲动；而DIY大赛的举办又提供了制作的契机，炮制此机于是成了水到渠成的事情。不得不说，在矿石机领域和单管机领域，我等想推陈出新几无可能，因此我的作品立意只能是在力求完美的基础上，以方便实验为手段，作成集收藏、使用、交流于一体的实验机

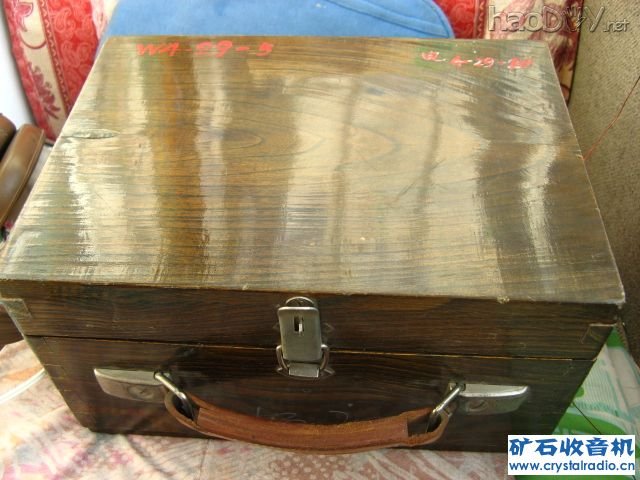

整机外观

矿石收音机/单管实验机

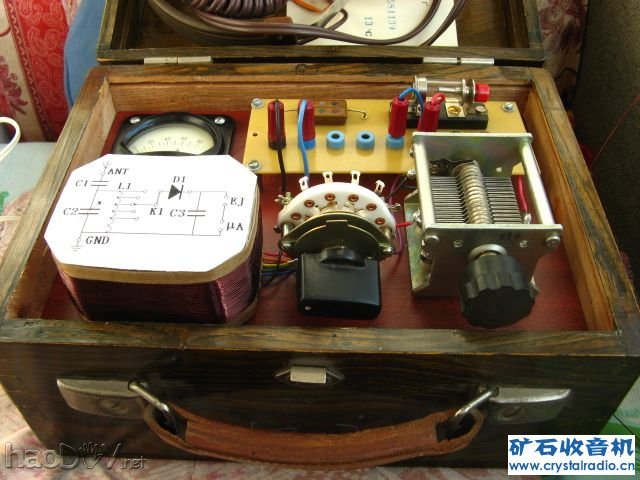

面板A面：矿石机

矿石收音机/单管实验机

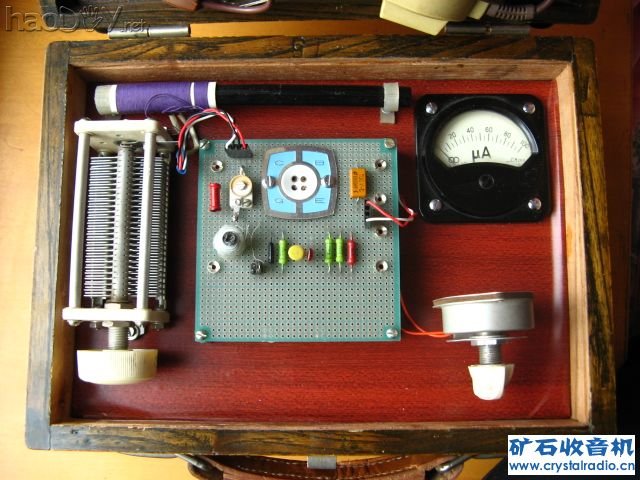

面板B面：单管机

矿石收音机/单管实验机

2。矿石机部分
考虑到玩机需要，此机专门设计了接线端子组件（参见下图）：8个插孔从左至右依次为微安表头负极、微安表头正极、耳机端子1、耳机端子2、检波二极管负极、检波二极管正极、矿石机地线、矿石机天线。
利用接线端子组件上的插孔可以很方便地更换二极管和耳机，微安表头也可以不接入到电路中。

目前整机完工后矿石机临时接一室内天线试听，结果只有一点交流声，没收到电台，换用不同的二极管或矿石现象不变，感觉一个可能是谐振频率范围需要调整，另外没有天地线应该是主要原因

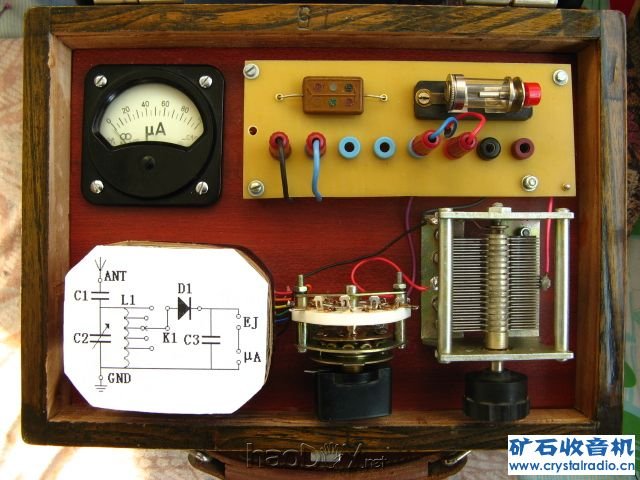

正视图

矿石收音机/单管实验机 (责任编辑：admin)
