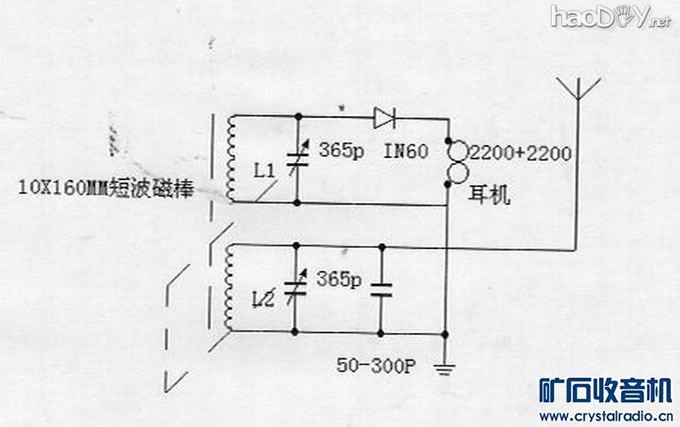

本人最近设计了一款用短波磁棒制做的不要电的双回路短波收音机，可以接收4---12M范围的短波电台信号。有较好的灵敏度和选择性，可以只用天线，也可以用天地线，对于弱信号用天地线有较好的表现。本人用高3米，长6米的单根天线，清晰地接收到了9-10M附近的5个电台，其音量也还不错，比中波矿机要大一倍。 电路图：  元件的选用：短波磁棒选用10X160MM ， 可变电容为365P空气双连， 固定电容可以选51-100P瓷片电容，捡波用IN60，线圈和连接线用1MM的渡银铜线，耳机选用2200+2200欧头戴式。 线圈的制作：L1和L2的匝数相同，均直接在磁棒上间绕9T，每只线圈长度为3.5CM，L1在左，L2在右，L2头接天线。L1和L2相距0.5CM，L1距磁棒左边头1.5----2CM左右，具体待调试后固定，整机装在一块18X16CM的木板上。 安装完成后见图   调试方法：先接上天线，旋转可变电容，收到低端一个电台，调整线圈在磁棒上的位置使音量最大（L1和L2同时移动），适当调整线圈的长度和匝数可以改变在高低端的频率覆盖范围。如果有强台干扰弱台严重，可以适当增加固定电容的容量，一般最大不要超过300P 我的天线是用两根木棒平拉一根长5米的铁丝，用细铜线引到房里。房屋共两层，我住2楼，天线在楼顶 (责任编辑：admin) |
