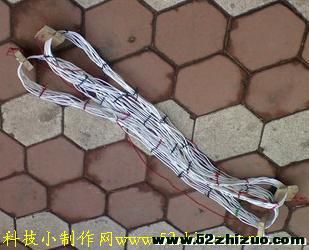

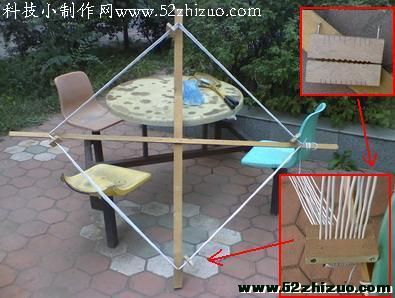

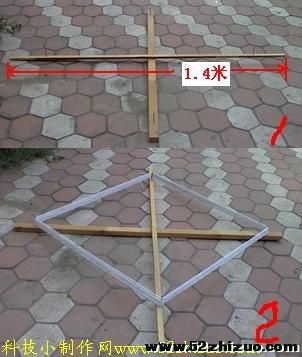

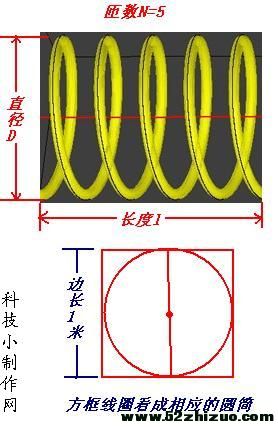

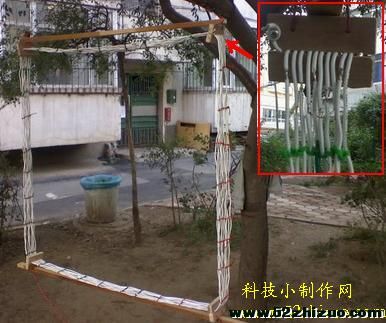

可见随着电感L和电容C的增大，f变小。 不要被这个公式吓住，我们不管它是怎么来的，只不过要利用它计算一下线圈的电感量而已。 根据上面公式，线圈的电感量为：  中波无线电广播的频率为545～1605KHz，已知我们使用的可变电容在5～270pF之间可调，为了使我们的矿石机能够覆盖整个中波频段，那么把  带入上面公式，得  可见，经过理论计算得知，我们将要制作的线圈电感量以370μH为宜。 理论计算完毕，再转回到实践中来。我这次制作线圈，选用对角线长1.4米的木方，也就是说方框型线圈的边长为1米。在木方相应位置钉4只大钉子，绕10圈导线。导线是我在五金店买的双股电灯线，20米花了25块钱，拆开接在一起正好是40米，能绕10圈线圈。  可是怎么才能知道，这个线圈的电感量是不是符合上面的理论计算得到的数值呢？我们可以算出来！ 再给介绍大家一个经验公式，设线圈直径为D（假设线圈是圆筒形的），长度为l，匝数为N，那么它的电感L符合下面公式：  我们的边长1米的方框型线圈，可以近似当成直径1米的圆筒形线圈来计算，如下图所示：  我们将自己制作的线圈的数据：D=100厘米，l=6厘米，N=10圈带入公式，得到线圈电感量的计算值： L=200μH 我用电感表测得的值为220μH，可见这个公式计算的蛮准确的。 可是理论要求线圈的电感量为370μH，是不是说我们的矿石机使用这个线圈，就不能覆盖整个中波频段了？其实也不是，因为虽然线圈的电感量有些小，可是由于其它的因素，线路上会多一些电容量，弥补了电感的不足，对这个问题我们不作详细说明。实际上这个大方框线圈在第6圈上最响，也就是说甚至根本无需绕满10圈。 对于初学者来说，最难的就是电感线圈的制作，往往电路没有问题，只是调谐频率跑出了范围，导致收不到台。有了上面的理论做依据，心里就踏实多了，另外我们这次依旧选用电感和电容同时可调的电路，保证能够一次成功。 下面是做好的线圈，每隔1圈剥开一小段绝缘外皮，作为用鳄鱼夹选择线圈圈数的抽头，接上调谐和滤波电路，就能够响了。可是我觉得这个线圈太大了，不方便携带，于是做了一些小改动。在线圈的四角上，用特制的木头夹子，把每一根导线都紧紧夹住。  然后把框架上四角的钉子拔下来，只留下导线，就成了便携式的软线圈了。后来我嫌有点乱，木头夹子之间又用细线编了几道。  这样的线圈放在家里不占地方，出去玩的时候也方便携带，想用的时候，找两根木棍撑起来，挂在树上就可以了！  由于这个线圈截面积比上个大，导线也粗，所以声音大多了。美中不足是稍微有一点串台，我们下面还有改进。 (责任编辑：admin) |
