我制作的矿石机 - 我的矿石收音机终于响了_haoDIY_音响电子电脑科技DIY小制作发明

就是不响啊，连电噪音都没有啊，大家能不能帮我找找原因啊，直接用耳机，2AP9，天线、地线串联起来有电噪音

我制作的矿石机 - 我的矿石收音机终于响了

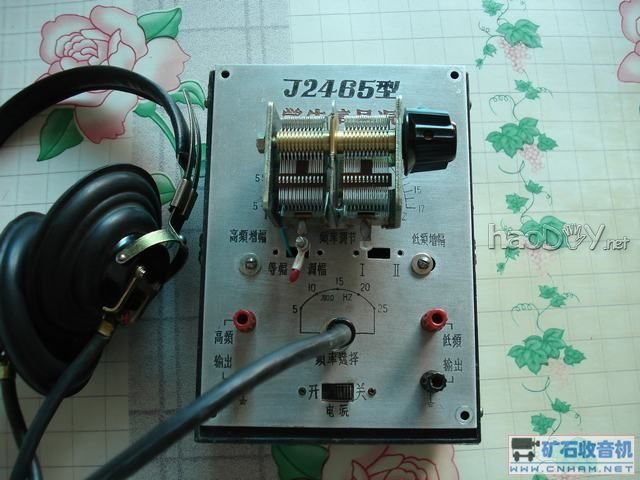

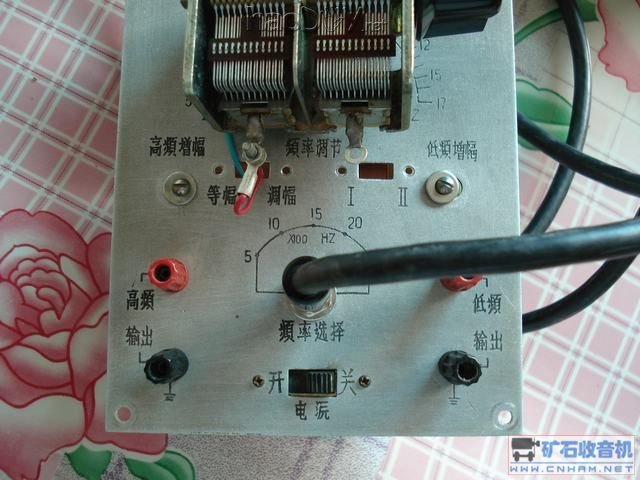

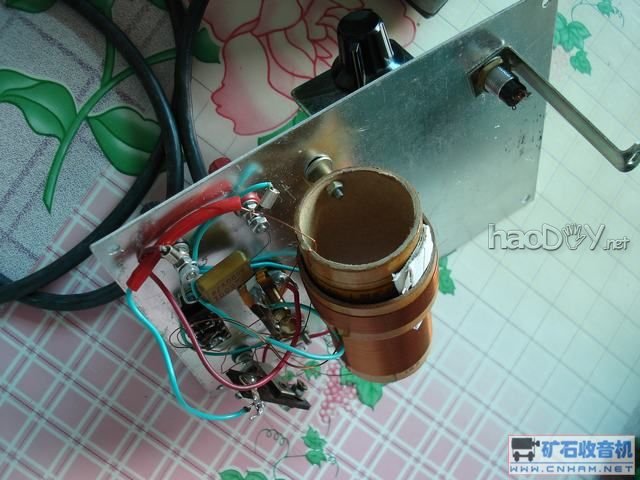

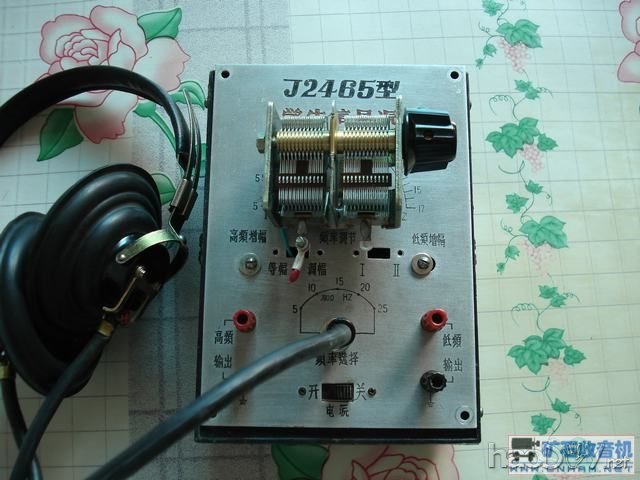

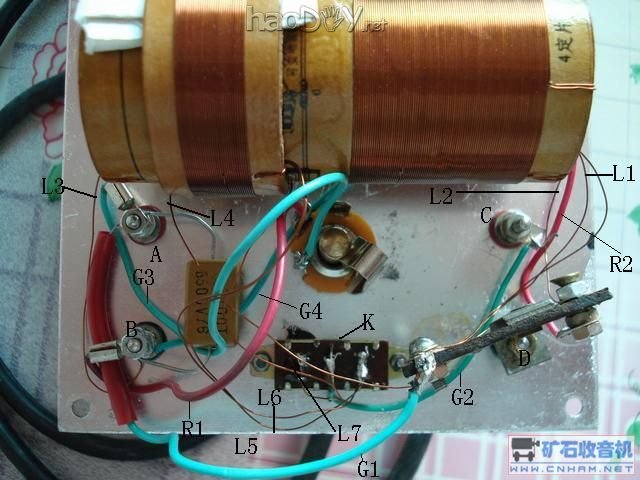

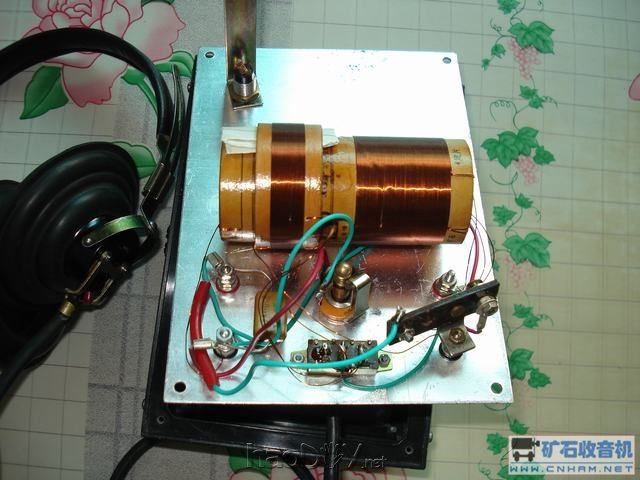

红色塑料管里是2AP9，高频输出红色是天线接线柱，黑色是地线接线柱



具体介绍，图形修改了下

具体介绍，图形修改了下

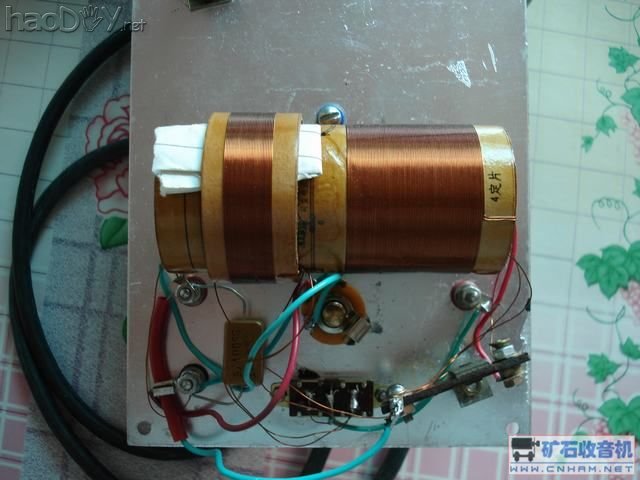

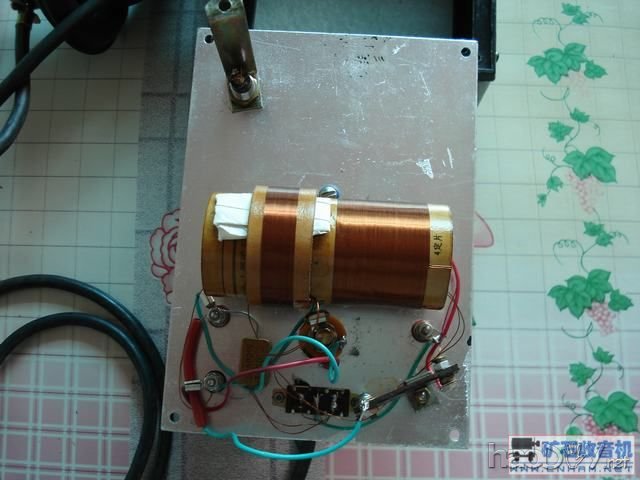

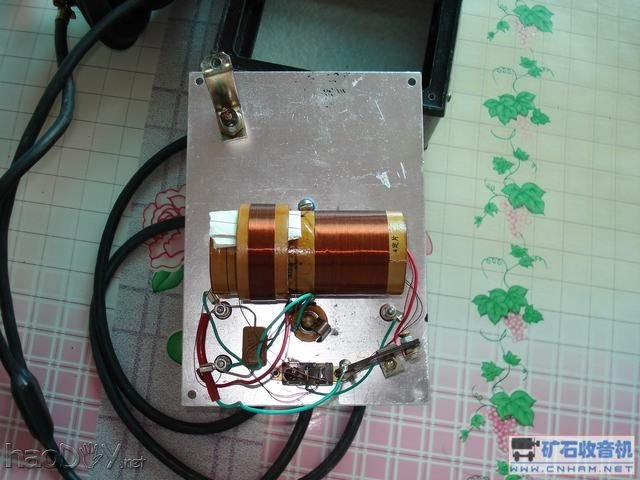

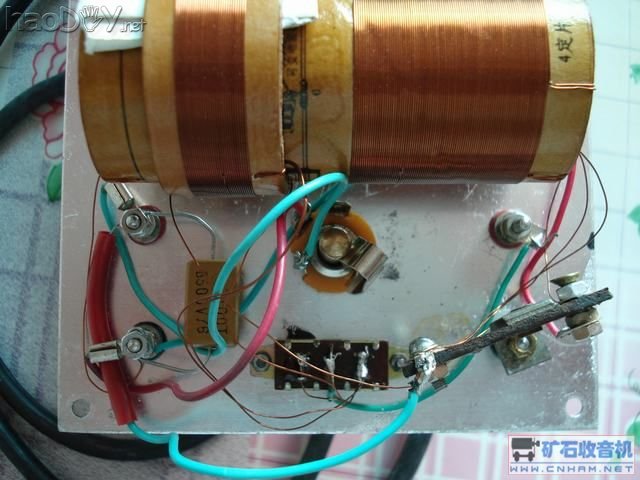

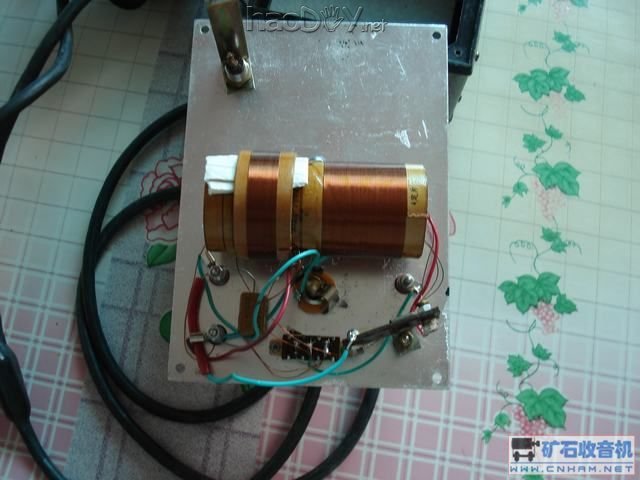

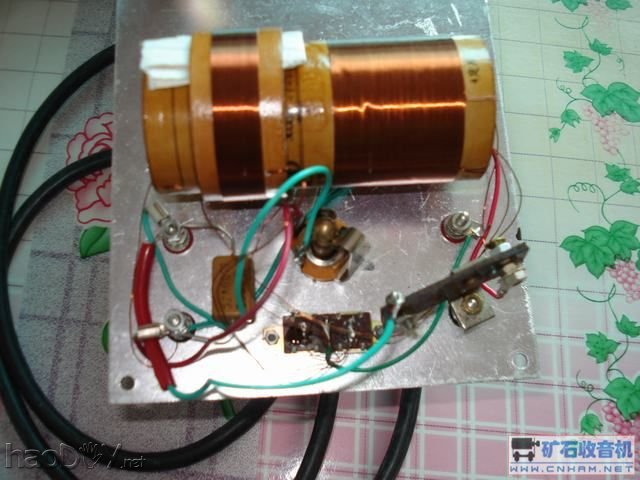

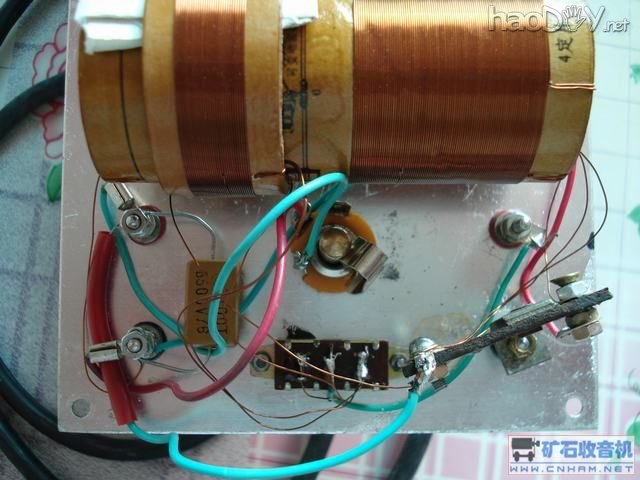

天线回路
C天线接线柱
D地线接线柱
C-G2通过K选择L6（天线2），L7（天线1）

A，B耳机接线柱
AB上串联固定电阻
A—二极管—G1—调谐回路中心抽头
B接电容动片和线圈筒动片标识L3
R2接电容定片和线圈筒定片L2

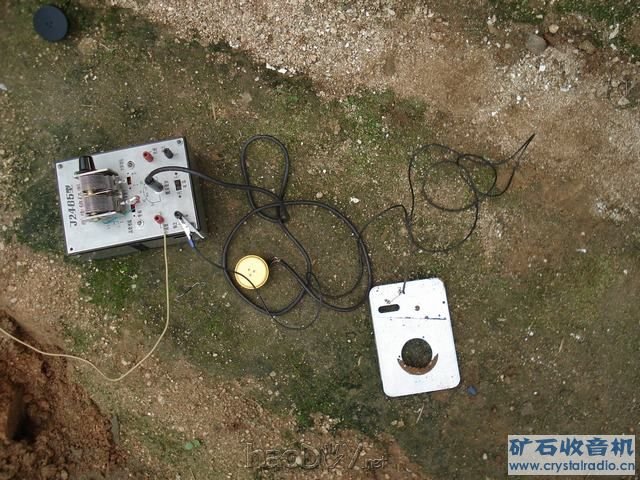

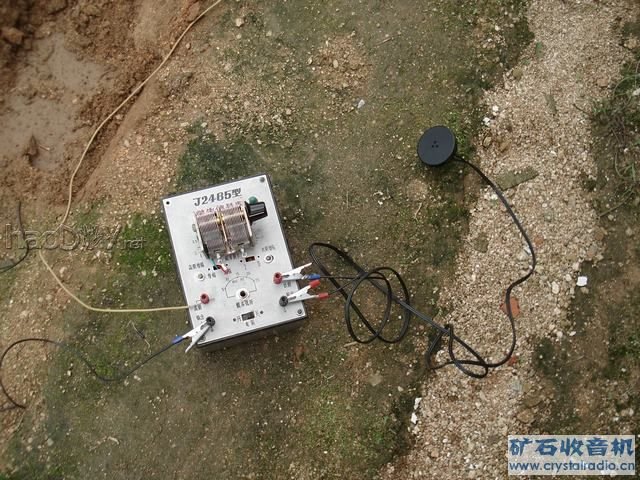

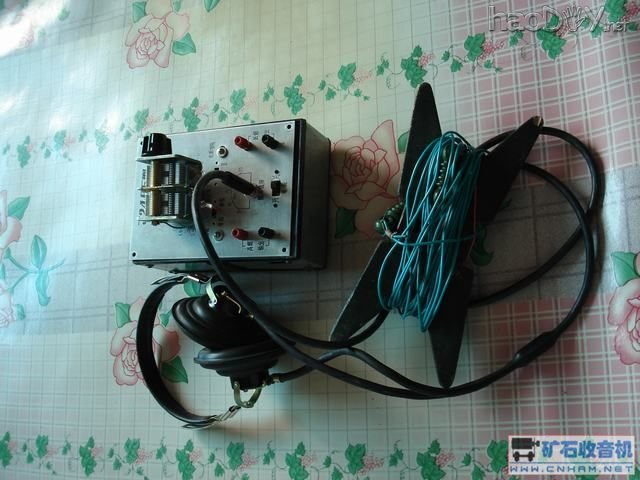

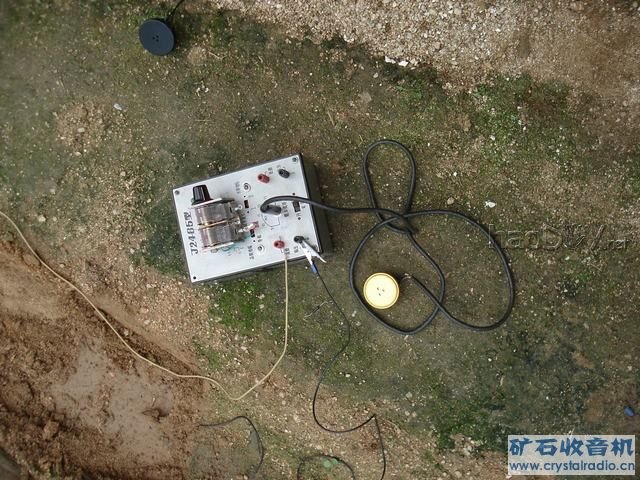

利用端午节的假期回到父母家，我从新试验了下矿石收音机，这次终于听到广播了。 [attachimg]

[ 本帖最后由 lanniao 于 2008-6-10 08:29 编辑 ]


利用端午节的假期回到父母家，我从新试验了下矿石收音机，这次终于听到广播了。我制作的矿石机 - 我的矿石收音机终于响了

[attachimg]

[ 本帖最后由 lanniao 于 2008-6-10 08:29 编辑 ]



有几点问题，我不得其解。

我以前试验过这个机器，没有成功。还发过帖子求助过，我当时使用的是2200欧的双筒高阻耳机。
1、矿石机使用的是老业余的140线圈。当用双筒高阻耳机时，什么也听不到，用单个2200欧高阻耳机时，可以听到极其微弱的信号。而用老电话听筒时，却很响亮。这个和大家普遍的想法“矿石机用高阻耳机效果好”有点不符合，我估计可能当时高阻耳机较电话耳机便宜。
2、为什么我用高阻耳机和二级管地线、天线串联起来极难收到讯号，即使收到声音微小的像幻觉，而用我这个双回路的矿石机却始终轻松的收到播音。高阻耳机和二级管地线、天线串联起来应该损耗小，虽然可能混台（实际上收到声音的时候没有混台），但声音因该大才对啊。电话耳机和二级管地线、天线串联起来却什么也收不到。

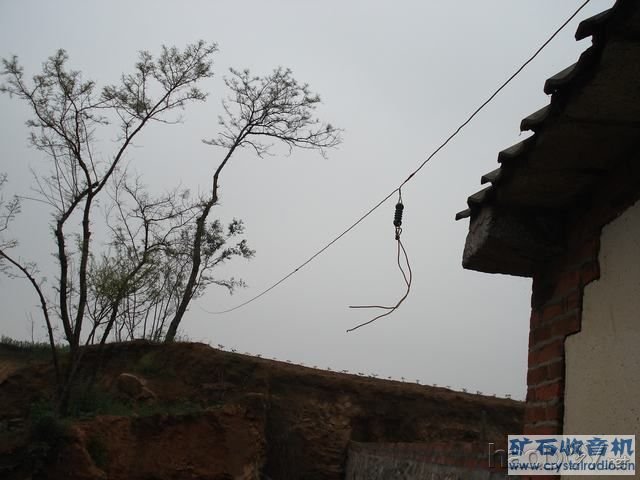

3、在收音的时候我发现拔除地线，也可以收听，只不过这时电台变了，由辽宁人民广播电台变为一个英语台了。
总结：用双筒高阻耳机试验矿石机比较难成功，用单筒高阻耳机尚可成功，用老式电话低阻耳机较容易成功。

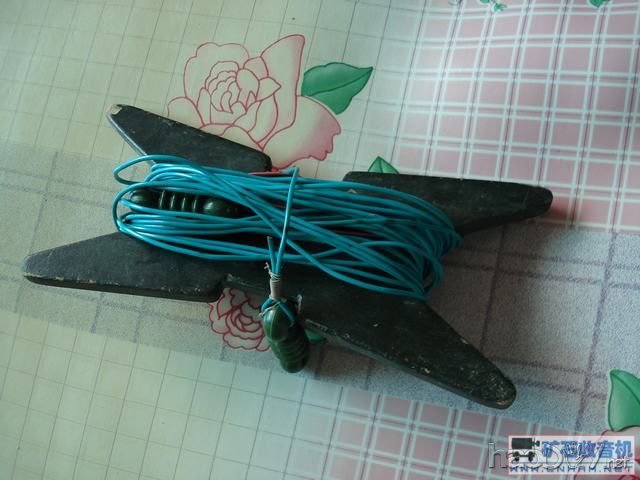

（所有试验的时候都使用相同的天地线，且时间间隔不超过半小时。）
