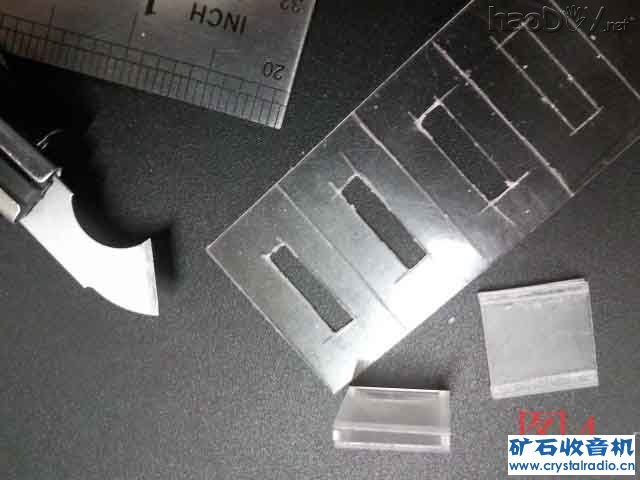

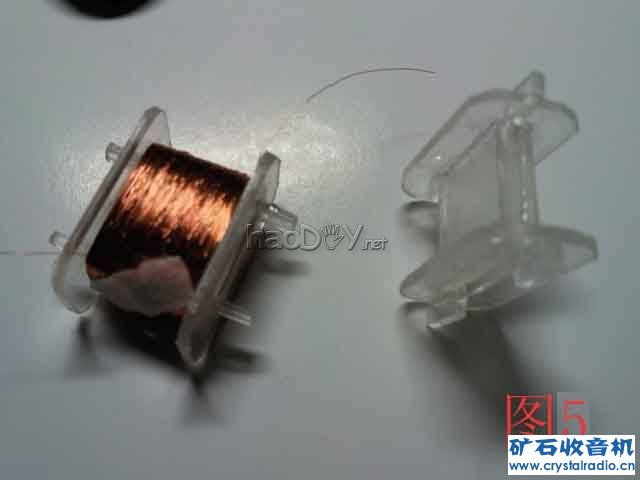

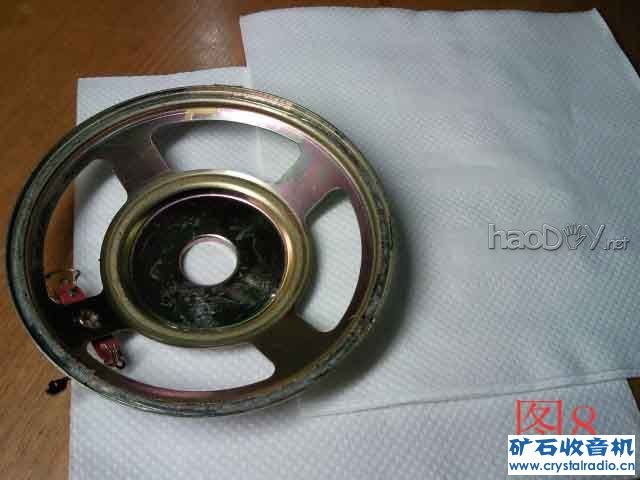

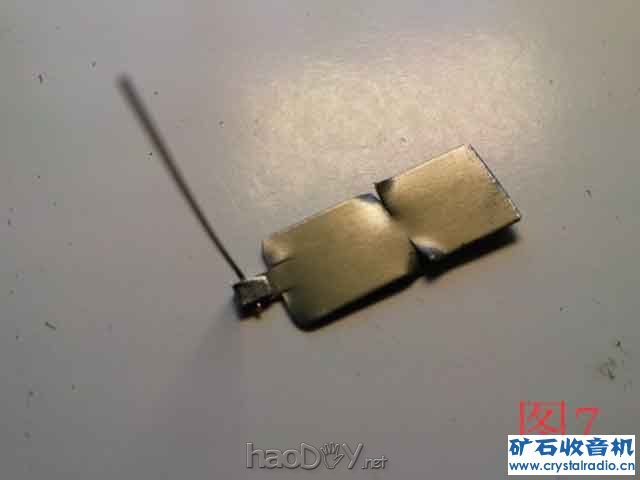

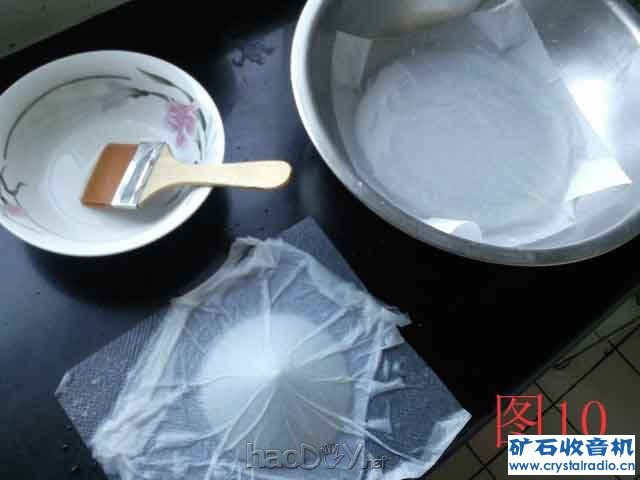

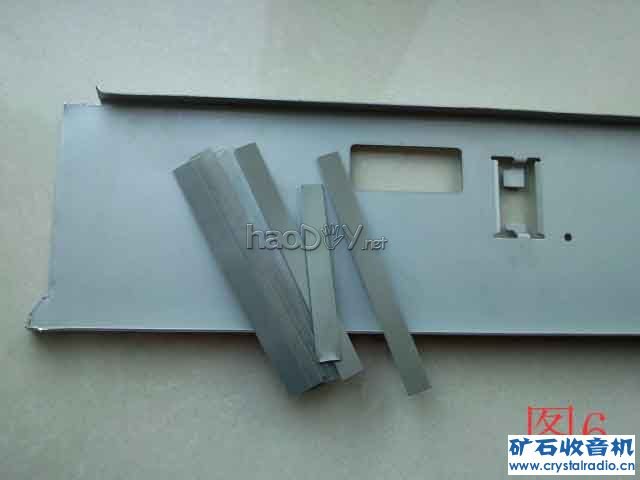

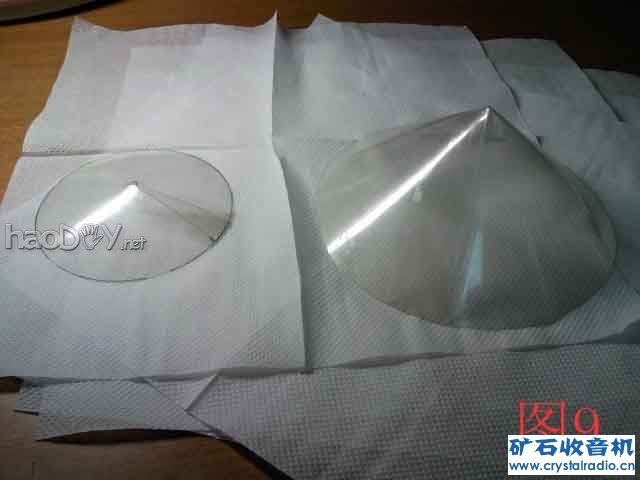

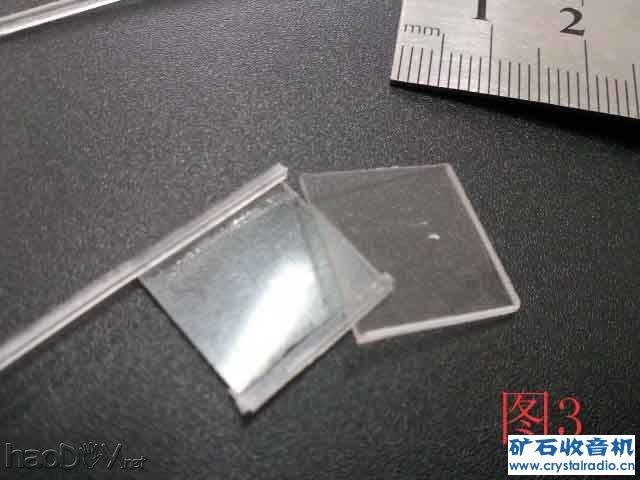

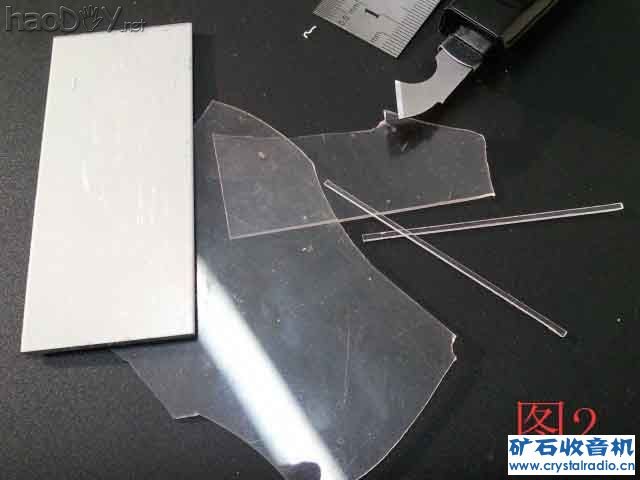

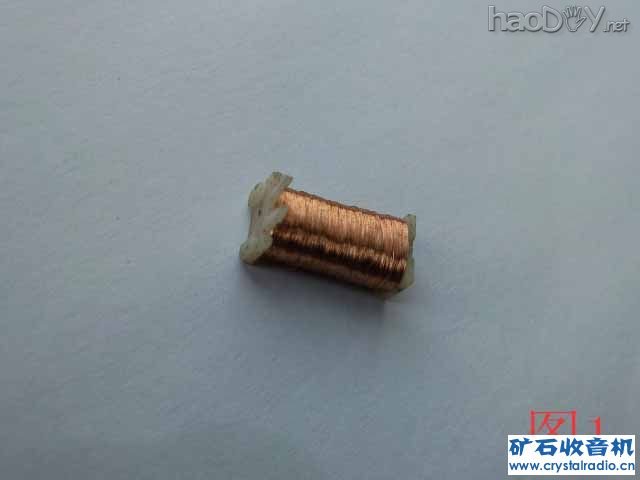

用废旧材料制作矿石机，第一步DIY舌簧喇叭 材料 漆包:线拆自废钟表里的线圈。（图1） 线圈骨架：用价签托自制。（图2、3、4、5） 铁板：拆自旧打印机。（图6） 舌簧片：废 变压器铁芯自制。（图6、7） 喇叭铁架：拆旧喇叭。（图8） 纸盆：厨房用纸巾自制。（图9、10） 磁铁：月饼盒上拆的，再加上原来废喇叭上的圆柱。（图11中有） 参数 漆包线径（图12） 骨架、衔铁尺寸（图13） 绕2200圈 阻值（图14） 舌簧片13*9毫米 说明 先说舌簧片：硅钢片不吃锡，所以就就将铁丝和硅钢片压合上了。舌簧中间的支撑，是剪小口，用尖嘴钳弯的（专利，呵呵。图7）。 衔铁：剪好后夹在台钳弯就是。（图15） 绕线圈：有绕线机就简单了两千多圈十来分钟就成功。 纸盆：先用塑料片做一模子，再将纸巾蘸湿附在模子上轻拍，刷乳胶水。我反复搞了四层。晾干，剪边。然后粘在喇叭架上。剪一圆形罐头铁片，弯好圆锥形，用AB胶粘上。是和簧片上的铁丝一起粘的。（图16、17、18） 前一段时间，论坛上讨论用废旧材料制作矿石机，我准备试试。 今天有了喇叭。并联上二极管接好天、地线试试，见图19（晚上声音更大）。呵呵，有信心了。 再就是找矿石、做多股线和可变电容了。 还想说俩句 小喇叭响了，不容易。我试着做了不下五个不同阻值的线圈，纸盆也有四个，但是，我还是觉得不理想，譬如舌簧片、磁铁；还有线圈的圈数，从6400匝到现在的2200匝，阻值越小效果越好，说实话我理解不了。主要是水平有限，这些还要请前辈指教。谢谢，祝坛友新年好！
