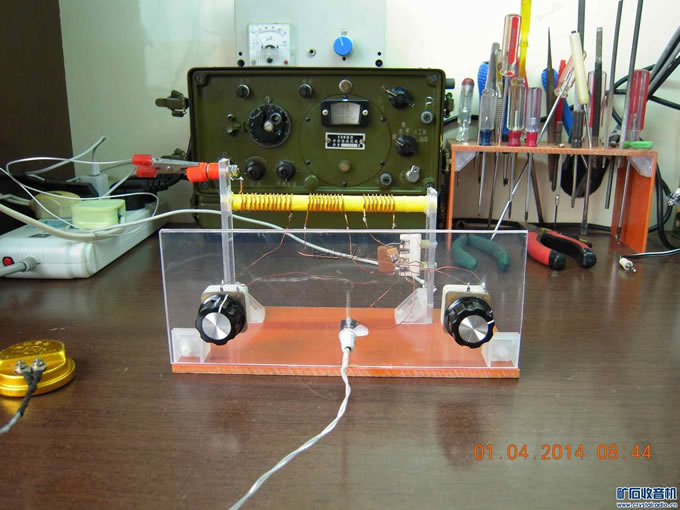

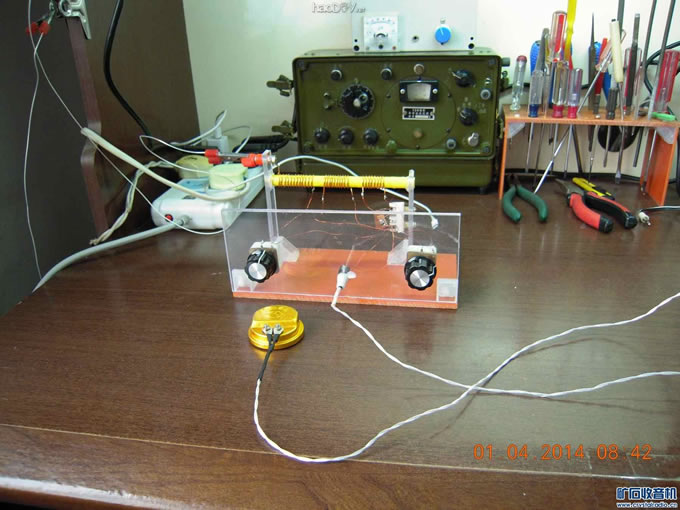

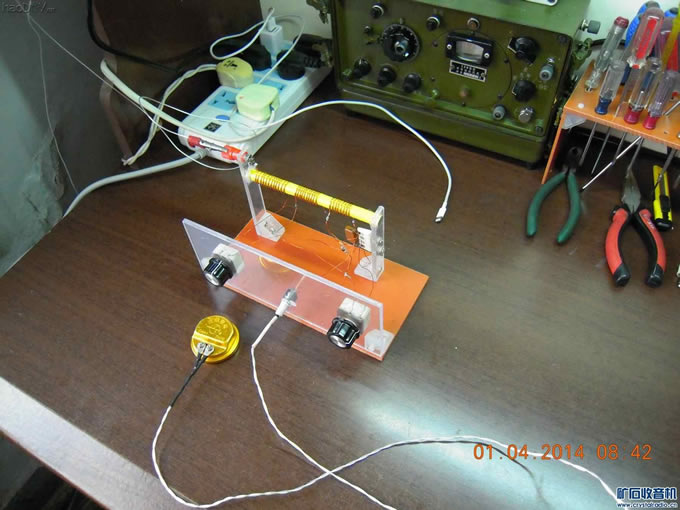

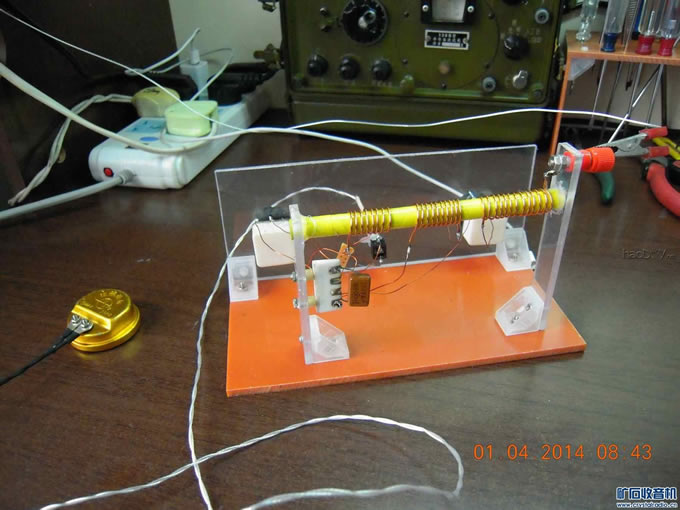

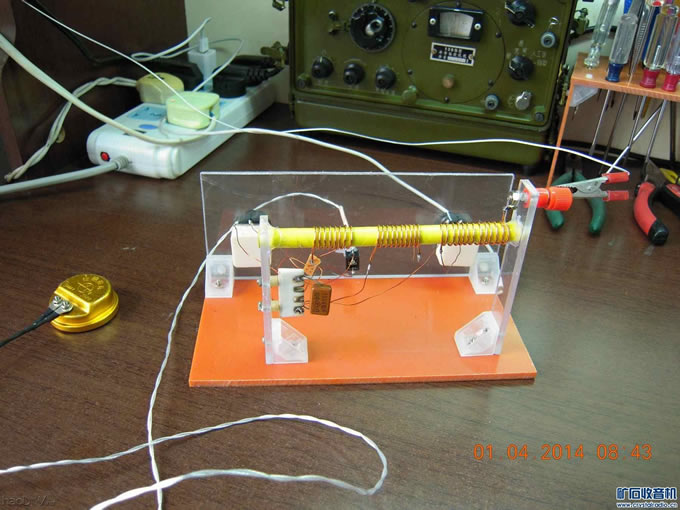

本机一改以前的大线圈短波矿机的风范，采用短波磁棒，配合漆包线，在12mhz时q值能过200以上，这是粗大线圈无论如何也做不到的。短波3dq磁棒线圈矿机

，另外通过长期摸索发现，粗大的线圈在短波低端表现尚可，一旦到达高端完全没有分辨率，q值急剧下降。
参数：
L1：12圈，1.0漆包线
L2：10圈，1.0漆包线，电感5.0uH。
L3：8圈，1.0漆包线。
天调可变：6p------200p全铜薄膜可变
调谐可变：6p-----200p全铜薄膜可变
滤波电容：3900云母电容
按公式计算出来的频率范围是5.25----30.29mhz.
白天可以接收中国国际，中国之声，数处，朝鲜之声3处，日本话台2处。阴天可以听到英语话台，估计晚上能收很多台。天线和机器都在办公室，晚上无法收听。白天收听最强信号大于20ua,这是粗大线圈无法达到的境界，白天收听中国之声和中波广播别有多大区别，看来此鸡很适合边远农村收听中国之声短波3dq磁棒线圈矿机

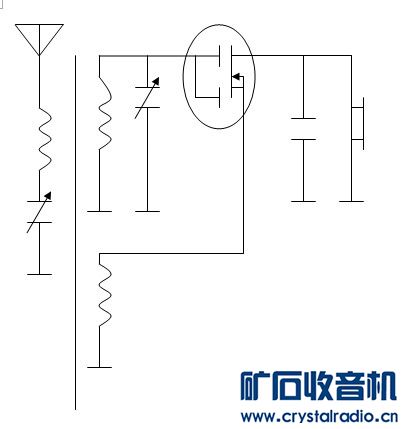

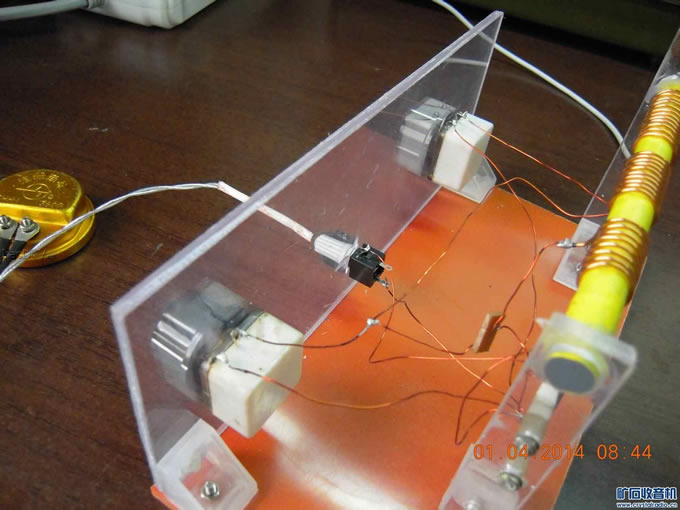

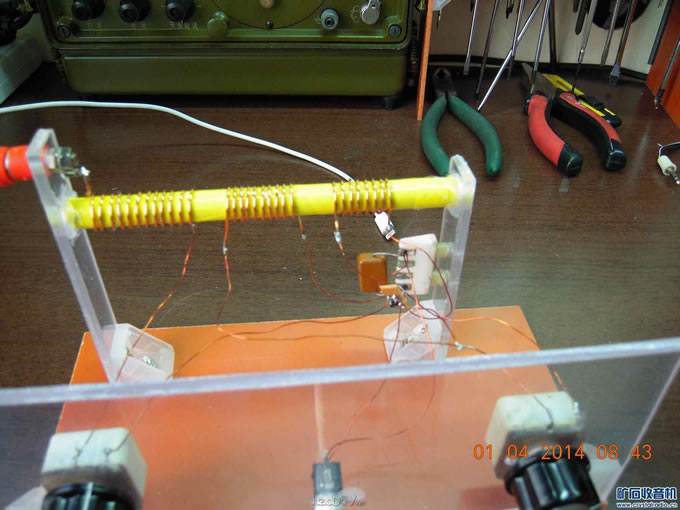

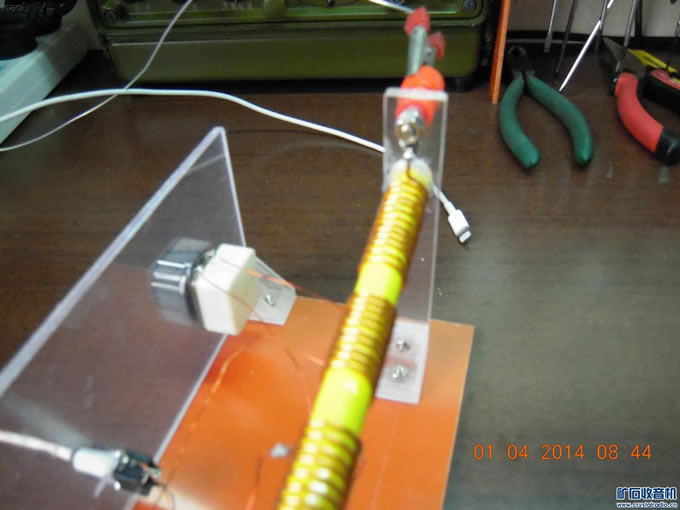

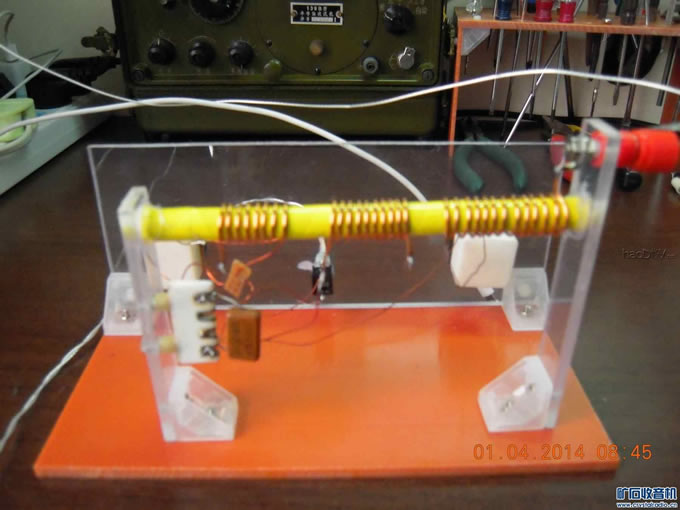

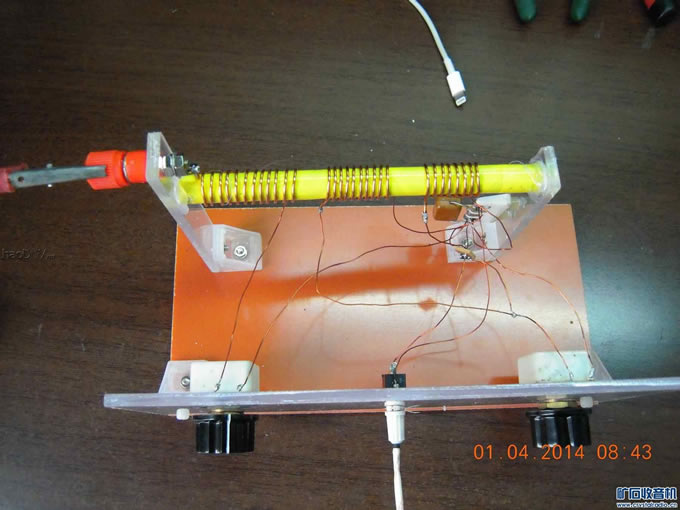

，由于准备推出一款大众性的短波矿机，所以没有使用镀银线，既然铜漆包线的效果已经相当满意，就没有必要使用更昂贵的线材了。研究发现，这种三线圈耦合方式，特别适合于3dq短波矿机，效率远远高于以前开发和在网上见到过的各种短波矿机。L1线圈是固定的，另外两个线圈是可以调节距离的。
短波3dq磁棒线圈矿机

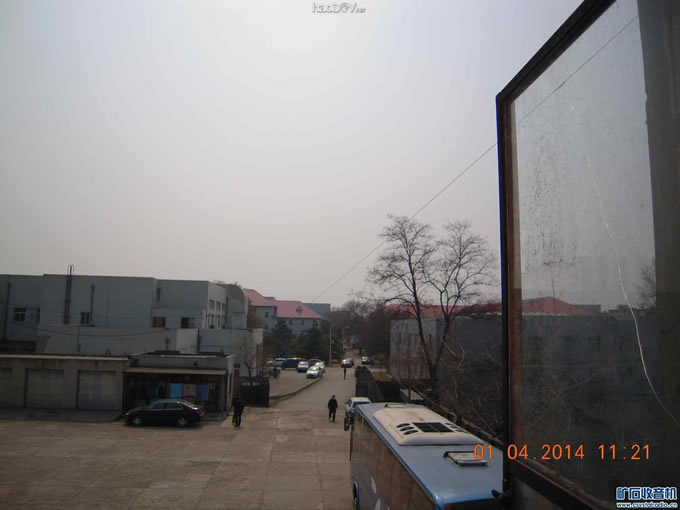

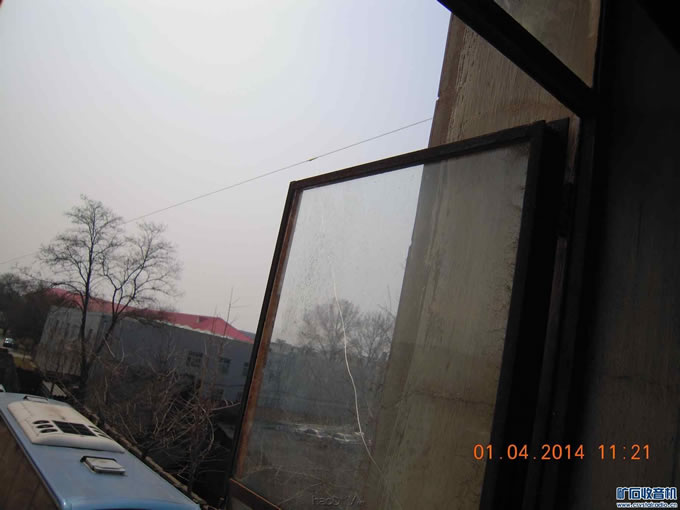

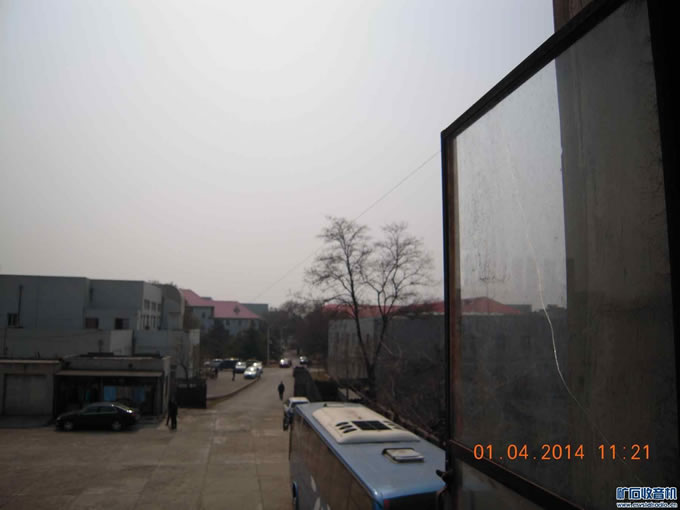

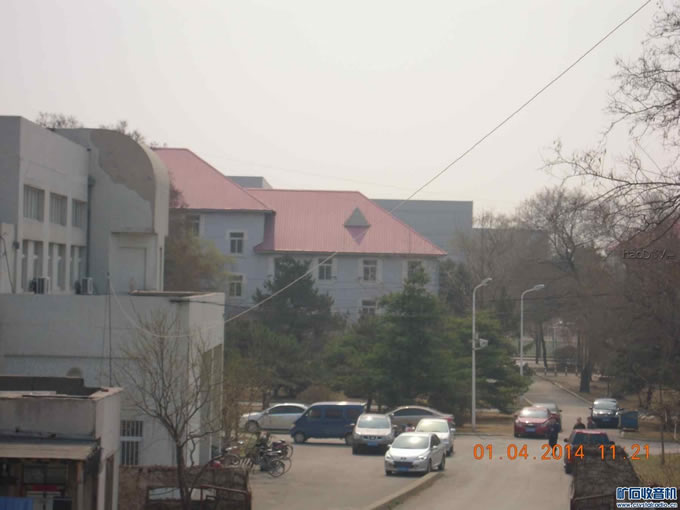

天线是下本了，2mm的单芯纱包铜线，引线是特氟龙的镀银线。
短波3dq磁棒线圈矿机
