这是用磁环线圈的场效应管半波同步检波机

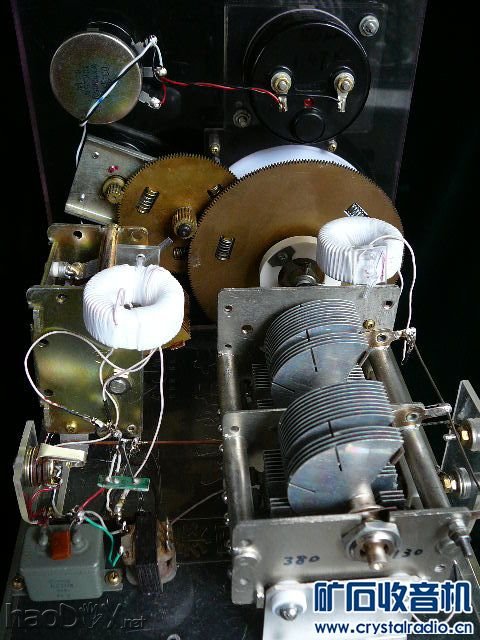

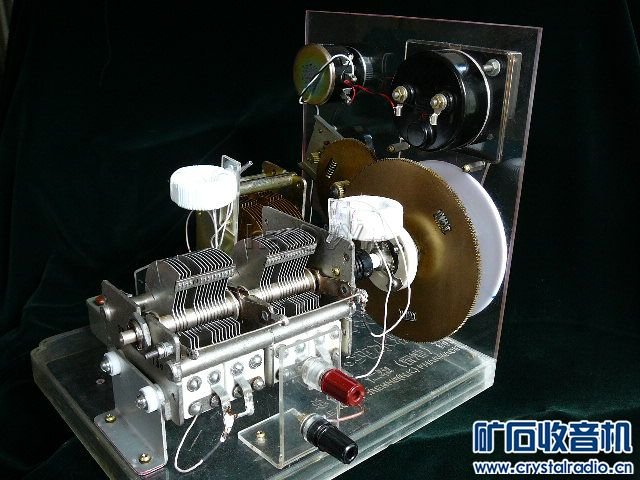

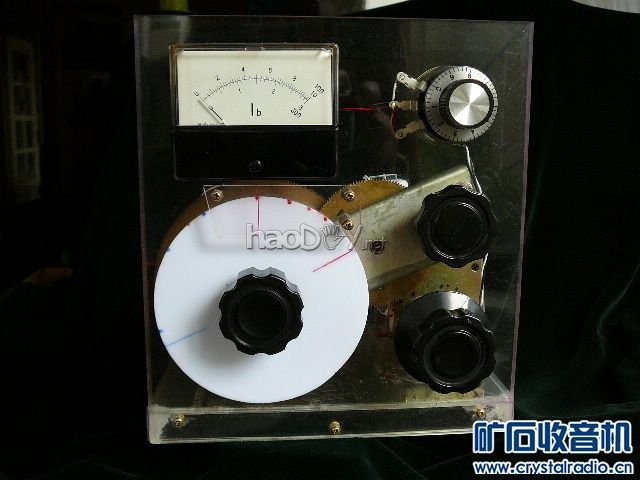

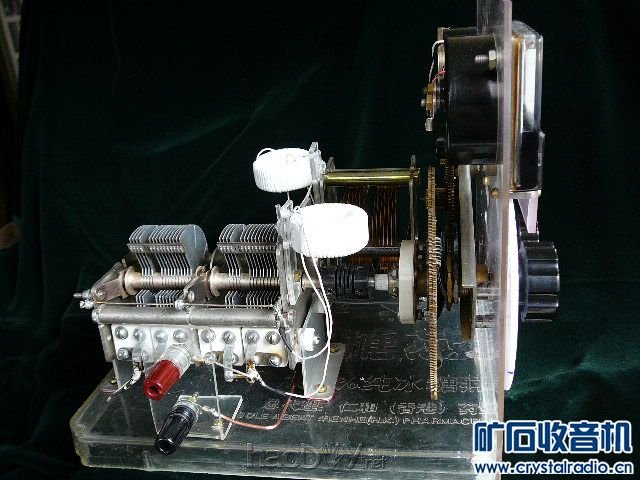

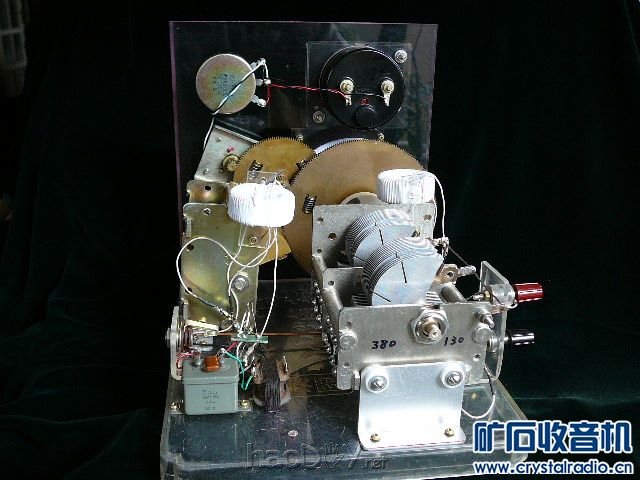

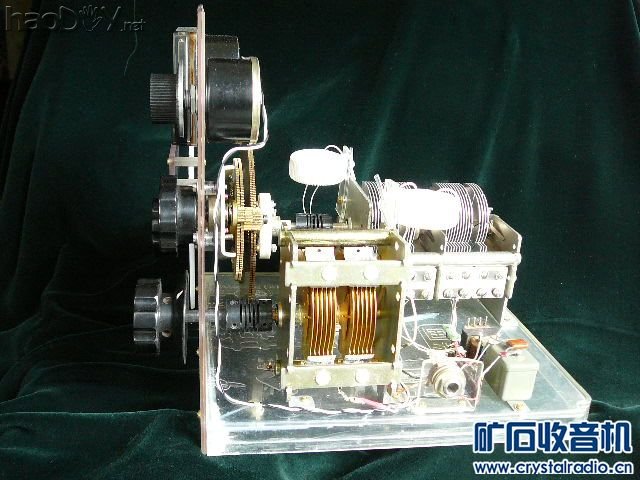

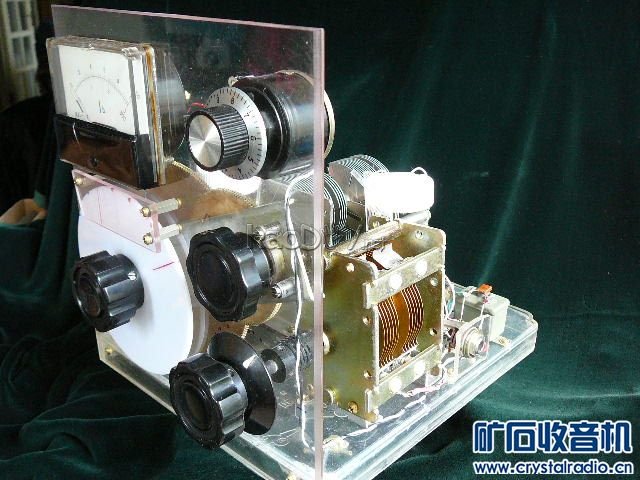

介绍一台性能十分优秀的用磁环线圈的场效应管(3DQ)半波同步检波机。
白天能收到市内的所有广播台，晚上初步收听，就可以稳定收到江苏、江西，台湾等省的广播台播音。天线极一般，从3楼窗口挂在窗外树枝上约10米的单根信号电线。地线就连在铝合金窗框上。
|
-
-

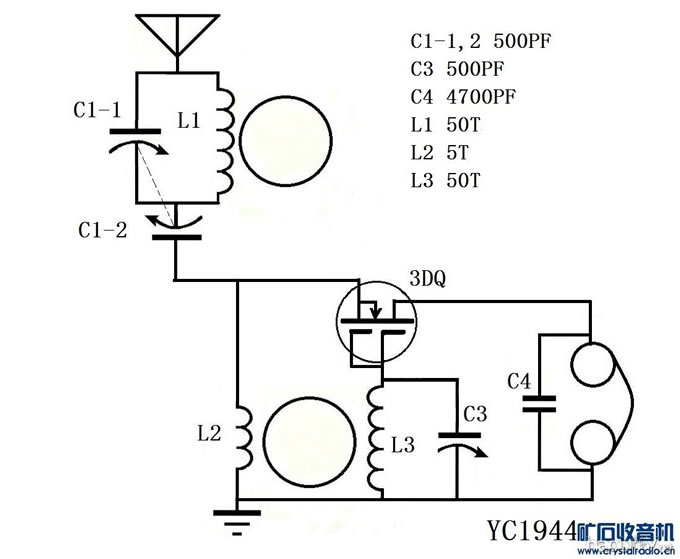

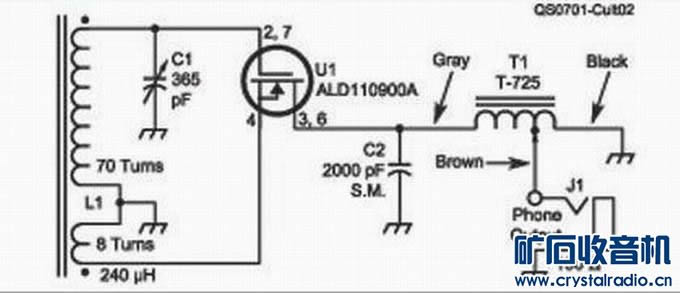

半波同步检波电路图
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
3DQ机 01-1-2.jpg (87.48 KB, 下载次数: 6)
qing3 发表于 2014-8-9 19:17
在加一个可变，会如何？

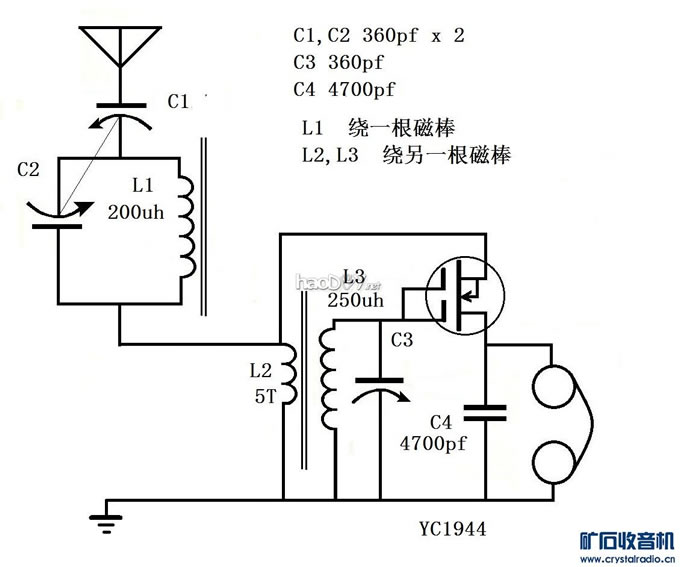

看下图
您这个电路我一定想法做一个．
请借鉴.
javascript:; |
-
-
|
目前有关场效应管检波的线路都是属于半波同步检波线路。该线路有简单、易做、损耗小的优点。但是由于线路过于简单常有调频或短波广播串音干扰，选择性相对差一点，对强台边上的弱台就没法接听。我想如果有条件就像将半波整流改成全波整流，把半波同步检波改成全波同步检波，一定能进一步提高同步检波的效率。借鉴有源直接变频接收机的原理，设计了全波同步检波线路。下一贴将介绍全波同步检波机，请同好斧正。 |
(责任编辑：admin) |
