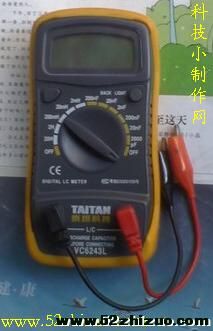

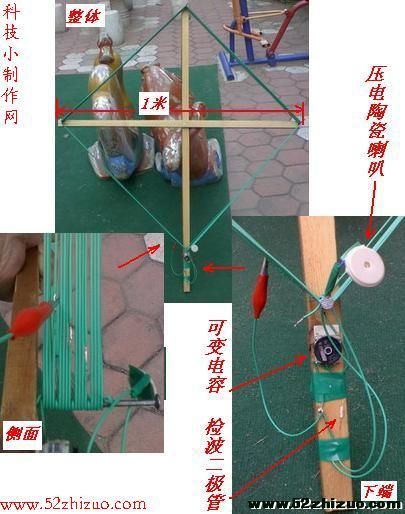

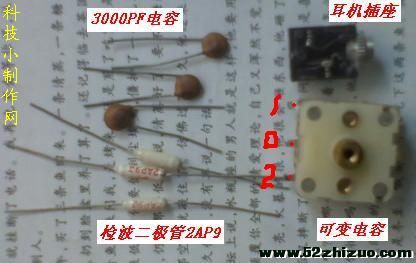

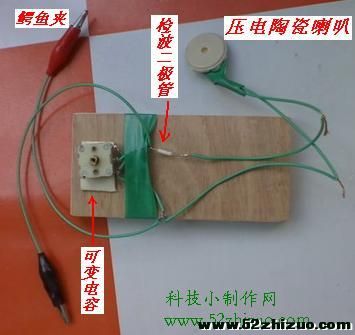

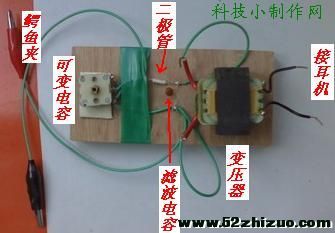

可变电容的一端与线圈的第一圈连接，另一端是个鳄鱼夹，可以夹在任何一圈上，方便调节电感量。我们知道，线圈的电感L和可变电容C，共同决定这个电路的谐振频率，也就是收音机的接收频率。电感和电容都做成可调的，选台的范围大大增加了，也就增加了自制矿石机成功的几率。 这是我买到的部分元件：检波二极管2AP9（进口型号叫1N60），3000PF（皮法）滤波电容，塑料外壳的可变电容，耳机插座。这种可变电容是双联的，引脚0和1之间是一个电容，0和2之间是另一个，可以单独使用其中任何一个，也可以把1和2并联，形成一个2倍容量的可变电容。  这是我专门买的电感、电容两用表，有了这个就不难确定电路参数了，保证了制作的成功。你没有这个也不用着急，参照我的试验结果就可以了。  这是我做的第一个实验品。制作过程非常简单：找两根长度1米的细木方，钉成十字架形状，4个顶端各钉一根大钉子，然后往上一圈一圈绕导线。我用的是学生实验那种细导线，你可以去五金店买电灯上用的双股电线，拆开来用，比这个粗，效果也比这个好。细木方是建材商店买的，5块钱4米长的一根，也可以买两根木头拖布把代替，杂货店有，在农村就好说了，随便弄两根树枝就行。  侧面图可以看到，线圈一共16圈，每隔4圈剥开一段导线，方便夹鳄鱼夹。我在导线裸露的部分上了些焊锡，为的是让导线硬一些，防止鳄鱼夹的尖齿把细铜丝夹断，不上焊锡也没什么大不了的。我用1个压电陶瓷的小喇叭发声，因为压电陶瓷片本身具有很大的电容，因此滤波电容省略掉了，电路更简单。这个小喇叭是多年前一天晚上我在马路上捡到的，音乐贺卡上用的，搬家也没丢，没想到这次用上了。 我家在一楼，窗户上装了防盗网，而且周围全是高层建筑，所以家里信号非常不好。电路接好后无论如何调节都听不到声音，我以为实验失败了，打算把这东西丢到阳台上时，突然听到压电陶瓷喇叭里传来了模糊的声音。当时心里这个激动啊，跑到小区院子里，声音大起来，能分辨出确实是电台的声音。分别把鳄鱼夹夹在4、8、12、16等线圈上的各个点上，调节可变电容，转动线圈角度，终于能听到清晰的电台的声音，正在卖药！ 这时已经是半夜12点了，我扛着线圈在大街上走，换个地方试验一把，发现最多能听到4、5个电台，其中2个是比较清晰的，不过都是在买药，这下知道为啥现在听收音机的少了…… 经验总结： 1、线圈不需要这么多，我把鳄鱼夹夹在第4圈上声音最大，后来重新绕了个总共8圈的，在第六圈上声音最大； 2、线圈面积越大，获得到的无线电波能量越多，成功的可能性也就越大，所以尽量做大的线圈吧！ 3、试验的时候如果不响，不一定是你的电路没接好，把线圈扛到高处或开阔地带试试； 4、转动线圈，你会发现线圈方向对信号的影响是多么大； 5、线圈贴在楼房墙壁上一点都听不到声音，离开大约半米影响就不大了； 6、如果怎样都不响，而且保证元件都没问题，电路也接的很好，那就是你那里无线电信号实在是太弱了，或者花力气做个上面图片里老外那种超级巨大的线圈，或者另外再扯天线吧！ 这是使用压电陶瓷喇叭的实际电路，可变电容两端的鳄鱼夹分别接线圈，检波电路里就串联了二极管跟喇叭，非常简单。  这是使用耳机收听的实际电路，原先压电陶瓷喇叭的位置用一个220伏变12伏的变压器代替，变压器的输出端再接耳机。为什么不能直接接耳机呢？这要涉及到“阻抗”的概念，可以近似理解为耳机的电阻太小，而电路里电阻越小的元件得到的能量也就越小，矿石收音机本来能量就十分微弱，耳机又分到很少的一份，甚至不足以让它发声。  以前用磁带或光盘的随身听都配有变压器，估计早就被MP4代替了，扔在角落里也没用，可以从那里拆出变压器线圈使用。根据经验，220伏变12伏的变压器效果最好，我用的是个上网用的“猫”上的9伏的，感觉声音没有用压电陶瓷喇叭大，随身听上3伏的效果应该更差 前面我们已经成功地制作了一架矿石收音机，什么？声音太小？那么我们来做个更大线圈、声音更响的！ 可是简单重复是不行的，这次我们要增加点难度，进行一点理论计算。我们都知道并联谐振回路的谐振频率f跟电容C和电感L有关，它们之间的关系用下面公式表示：
