坛内各位前辈你们好：
               我在坛内以游荡了一年有余，看了好多坛友的精品制作，及很多有一定高超的技术理论贴子，问与答等，我的心情久久不能平静，又把我带回到了40多年前，年轻的时候，和家长今天要上几分，明天要上几分钱，天长日久就攒上几角钱，幸高彩烈的就和小伙伴一起连跑带颠的到百货商店去，那时花3角2分买了一只活动捡波矿石，到家就找柒包线房上房下的折腾开了，个吧钟头天线架好了，和小伙伴借来耳机(因当时我还买不起耳机)也找来一小块木板把捡波器固定住接上天线，拉上地线，把耳机接好，耳机响了，声音很大，很亲切，而是三个台在里播音，我的心也跟着声音一起一伏的......，嗨！回想起那个年代，当时也是很幸福的。
         在坛内一年多，虚心向老前辈学习，请教，懂得了很多知识，为答谢各位老师的关怀与厚爱，近几个月里是摩拳擦掌，经历了大量的精心筹备，制作了这台“长虹”牌(自己给取的名，叫各位前辈见笑了)矿石机  裸机。

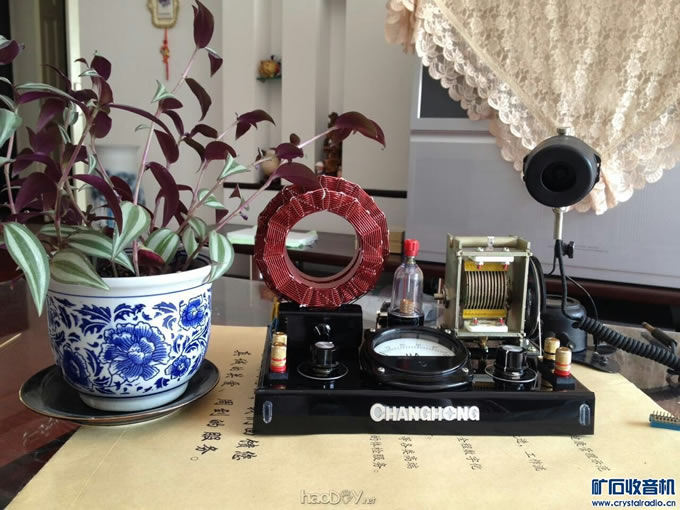

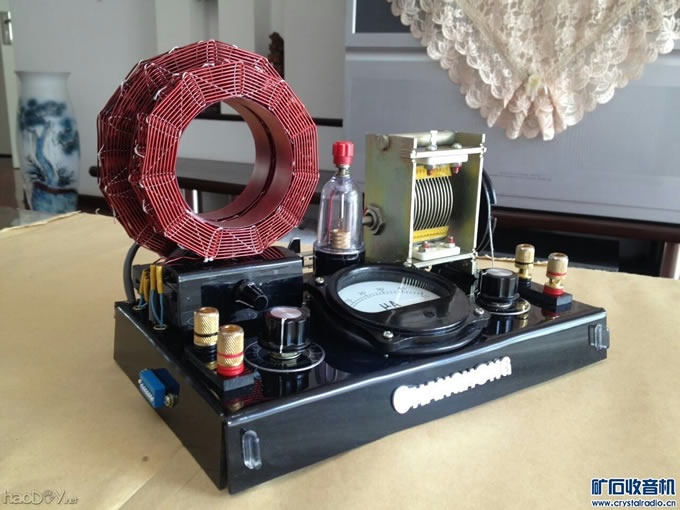

            下面我们就先看一下矿机全貌图片，看完整机图片后在看制作细节，希望坛内前辈老师批评指导，多加点评，多多加分，谢谢了。

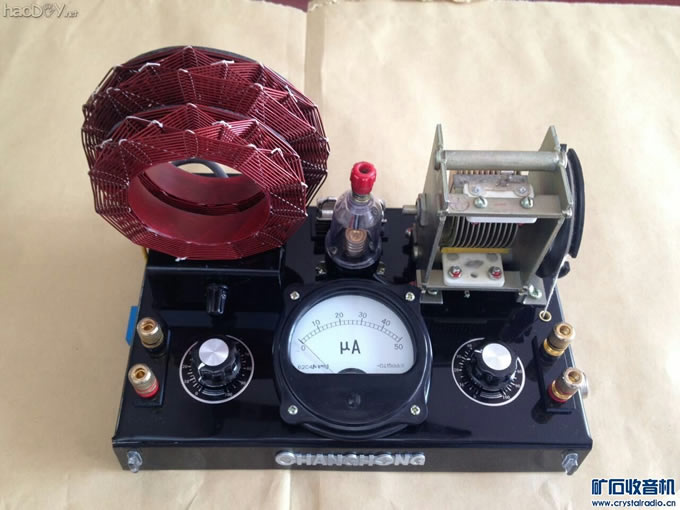

长虹牌：矿石收音机裸机

                     矿石机收音机机裸

      天线我是在六楼顶上架设的，因条件所限，有8米长L型天线，我住4楼，地线接暖气片上，能收六个台，1 中国之声，2辽宁两个台，3沈阳两个台，外加一个境外台(听不懂)，几个台声音还可以，但有一个问题，就是微安表只有一个格，不知道是什么原因，望老师们给分析一下。

            下面来看一下自制的活动矿石捡波器，

    长虹牌：矿石收音机裸机

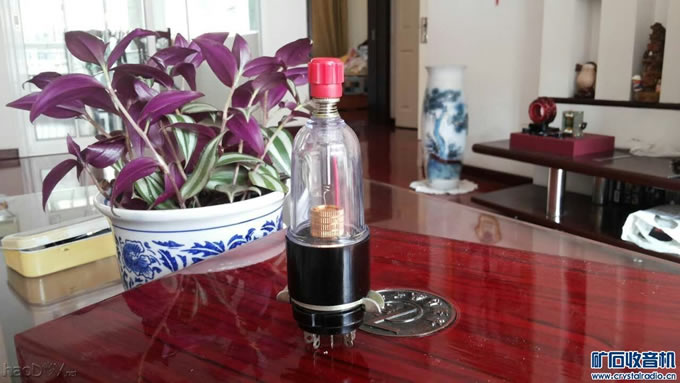

活动矿石捡波器

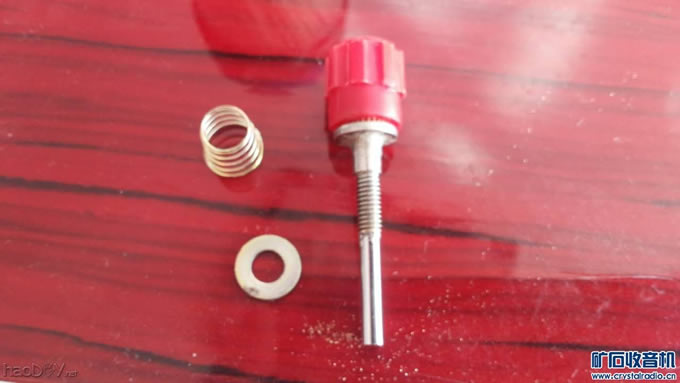

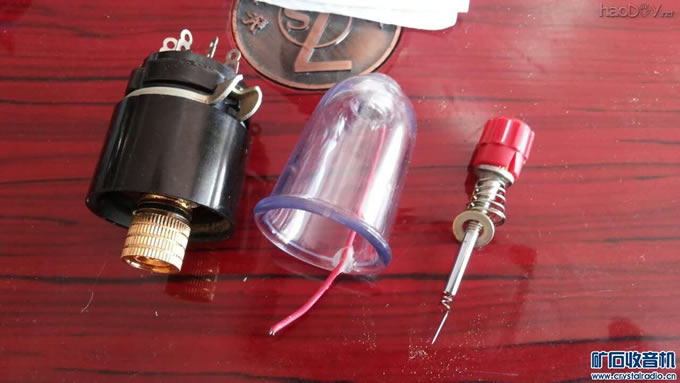

               活动矿石捡波器分离图

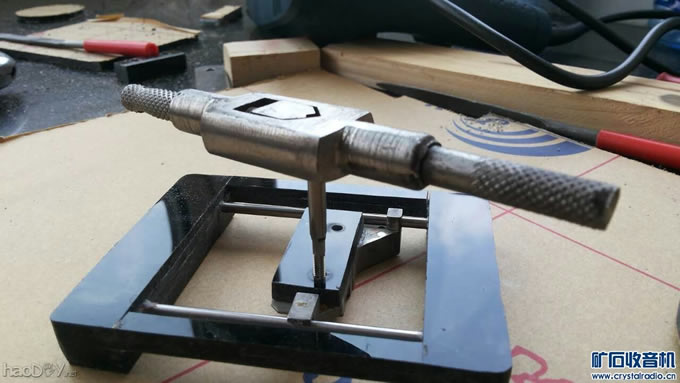

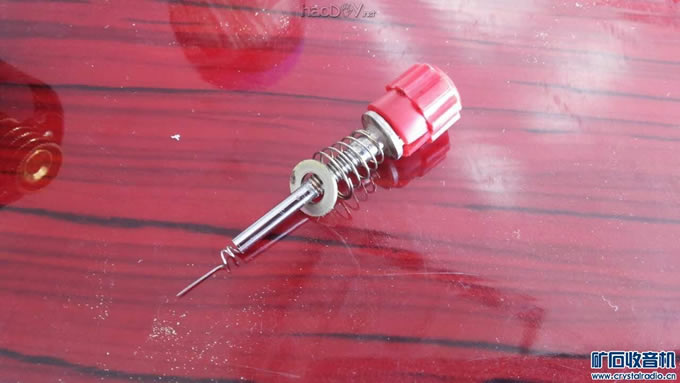

            这样的活动矿石架很好制作，架有上下两部分主成，上部是我们长见到的老年人用的拔罐器，一盒里有大约6-8枚，选一枚与电子管一样直径大小的就行，选好后，把罐顶端去短一些，在找一只罗母M4的，在上面悍一条连线做顶端调解用的一个级线，悍好后在罐的里面把罗母镶在顶端，在把连线与电子管座相连，在找一只M4的罗丝长短适中，找个小铜管或自己倦一个均可，与罗丝一端悍接好，触针是医用针灸针，就OK了。

            下面介绍一下线圈

长虹牌：矿石收音机裸机

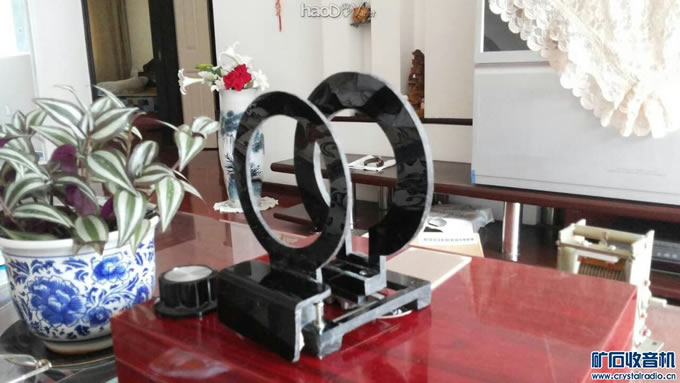

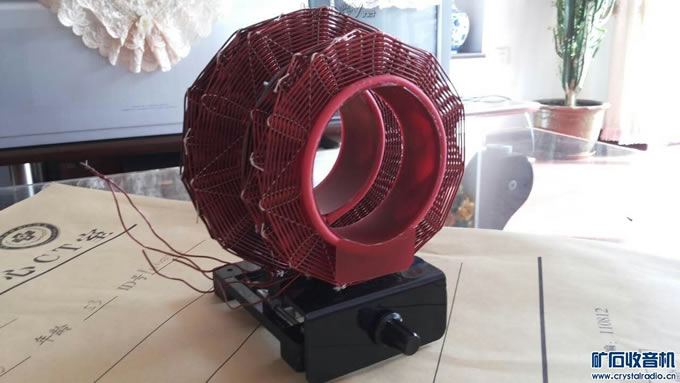

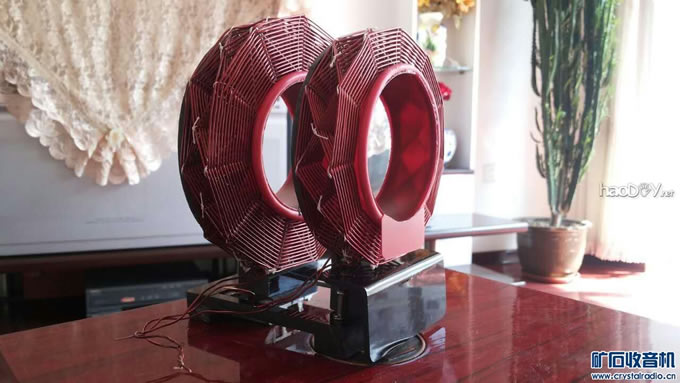

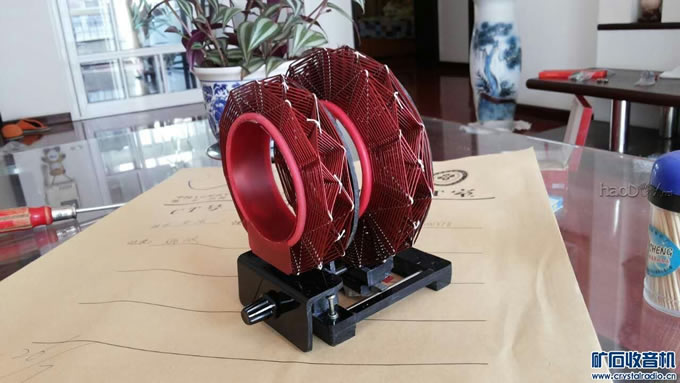

         线圈是坛内大师所制作，天线线圈里径70Cm外径100，条谐线圈里径70外径130CM我只是加工一下把它稳在线圈架上，线圈架是用亚克力板制作，两线圈距离有20CM调整量，是用罗母与罗丝旋转来调节，来去自如，方便得手，美中不足就是做的稍大了一些在后面以探出矿机板面。

                  下面在看看耳机单元

       长虹牌：矿石收音机裸机

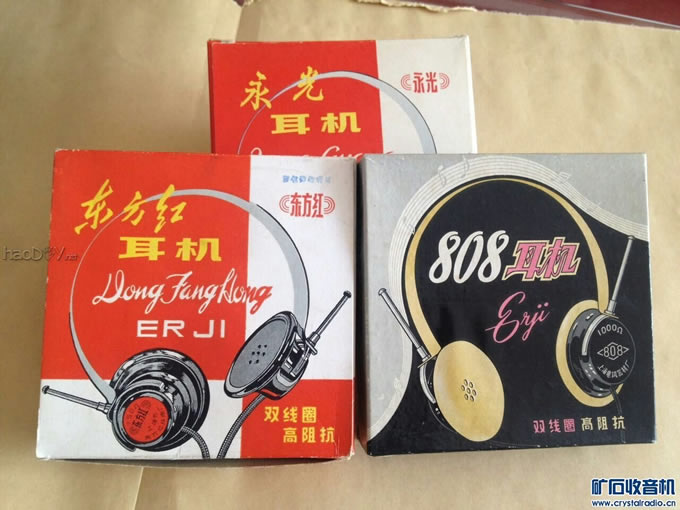

这是我收藏的比较老的几款耳机图片

长虹牌：矿石收音机裸机

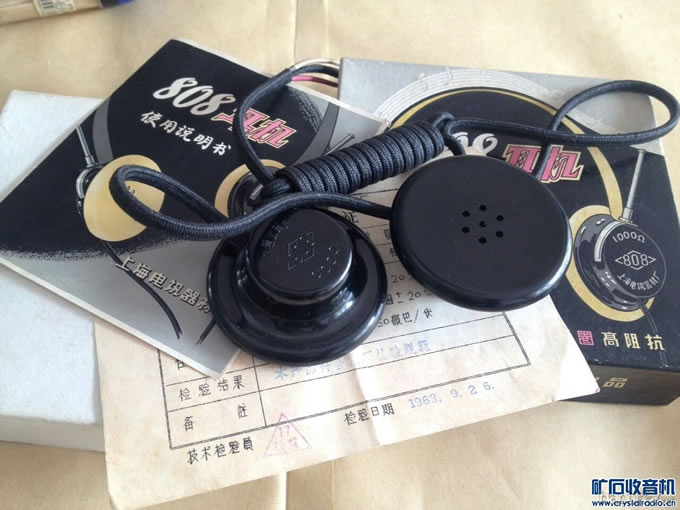

这款是808牌耳机，是目前最老的一款耳机，是1963年9月26日出厂，比我小几岁，是上海电迅器材厂生产，厂址是虹桥路808号，耳机名可能是根据厂址而得名吧。

长虹牌：矿石收音机裸机

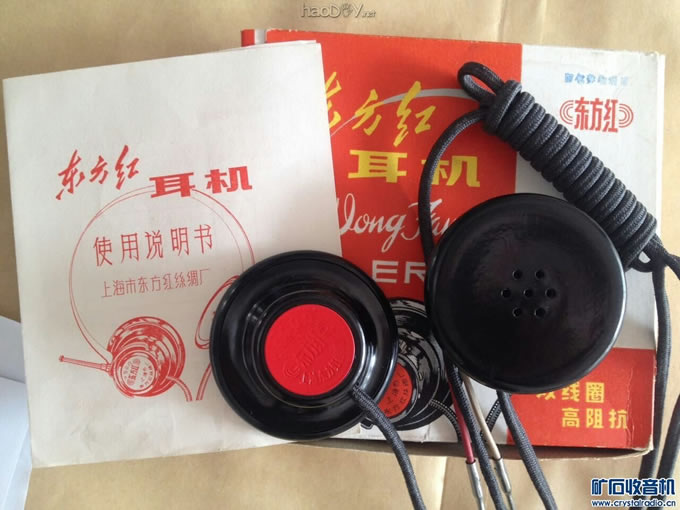

这是一款名叫东方红的耳机这一款在市面上可能也不常见，是1973年24日出厂，是上海东方红丝绸厂生产，厂址，建国路211号

长虹牌：矿石收音机裸机

这一款是最常见的永光牌耳机，是1980年11月出厂的，上海永光胶木厂生产，厂址，眉州路963号

长虹牌：矿石收音机裸机

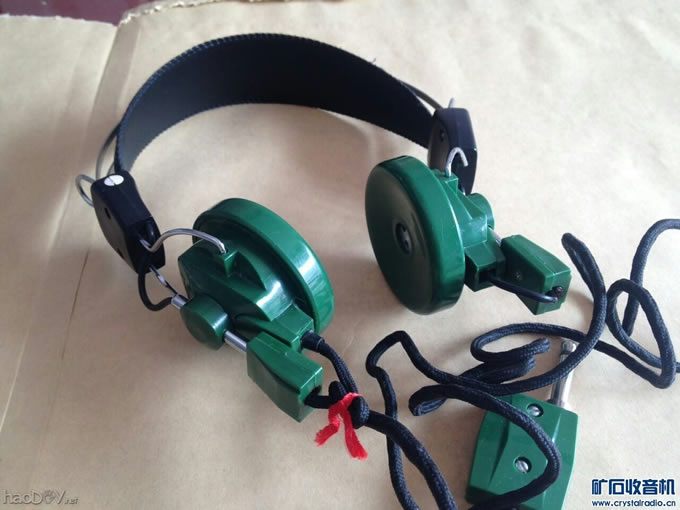

在这是一款大家所熟悉的SC-300耳机，通过几次的试验它比动铁耳机好，灵敏度很高，我的是一款叫 EH~3 的单麦耳机，说是军用交换机上用的，耳机正好代原配外壳，稍加改动一下线就OK了。

长虹牌：矿石收音机裸机

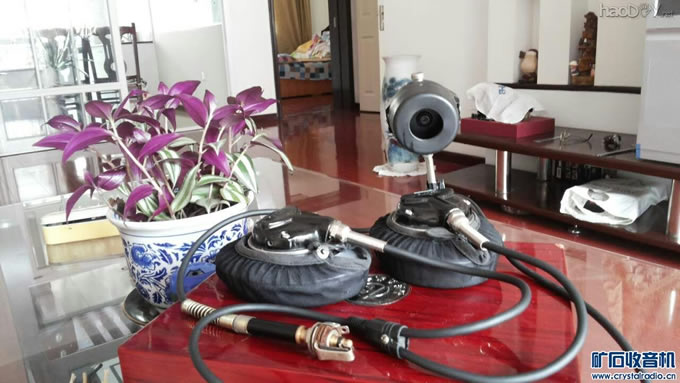

这款是坛友们最想得到的美国耳机DYNALEC甲板耳机，这种耳机的确很好，灵敏度极高，它是我最喜欢的耳机。

下面坛友们看看不同角度的矿石机裸机图片

长虹牌：矿石收音机裸机

补充内容 (2015-10-9 18:58):
因用手机编辑，很不方便，有很多图片没贴上和一些需要说明的也没讲清楚，望各位前辈，老师多多谅解，谢谢。

补充内容 (2015-10-30 06:46):
各位朋友大家好，很抱歉，在介绍线圈过程中，其中线圈内外经的尺寸应是妈妈，误写成cm,在此表示歉意，谢谢了。

补充内容 (2015-10-30 06:48):
应是mm。
