我的试验型短波矿机

时间:2017-04-29 22:22来源:www.crystalradio.cn 作者:看风者 点击: 次
应坛友要求上个我做的试验型短波矿机，可变电容是270pF，检波是用的旧进口收音机拆下来的1N60，线圈是用2mm大的单股塑胶电线绕成直径3、5Cm，长11Cm，8、5圈的大间绕线圈，频率通过对照成品收音机，大至是（6―18MHz），通过试验我觉得关键是要有个好天线！
应坛友要求上个我做的试验型短波矿机，可变电容是270pF，检波是用的旧进口收音机拆下来的1N60，线圈是用2mm大的单股塑胶电线绕成直径3、5Cm，长11Cm，8、5圈的大间绕线圈，频率通过对照成品收音机，大至是（6―18MHz），通过试验我觉得关键是要有个好天线！！！做的不好请各位同学，老师谅解！图片来了！
本主题由 lq19512003 于 2016-8-18 19:39 设置高亮

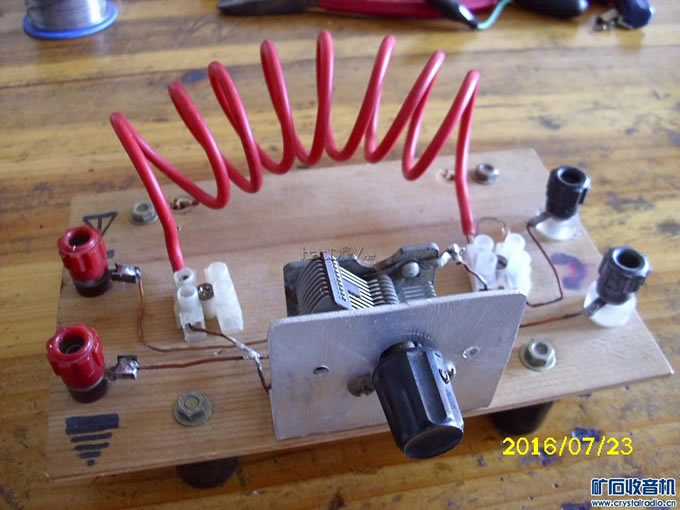

我的试验型短波矿机





我的试验型短波矿机

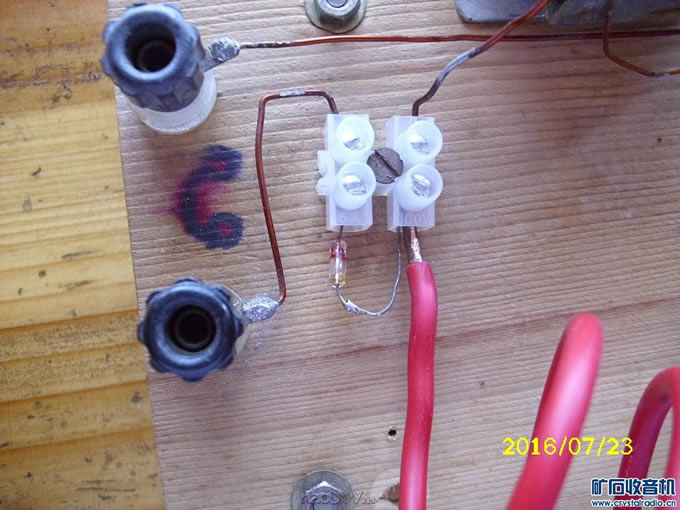

1N60检波管

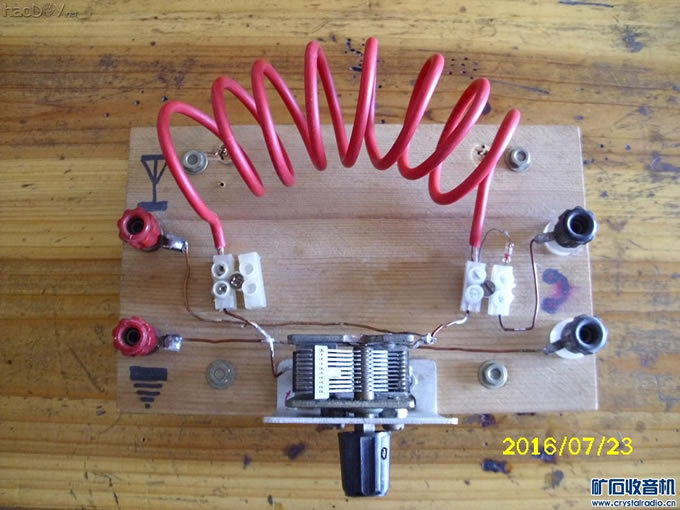

我的试验型短波矿机

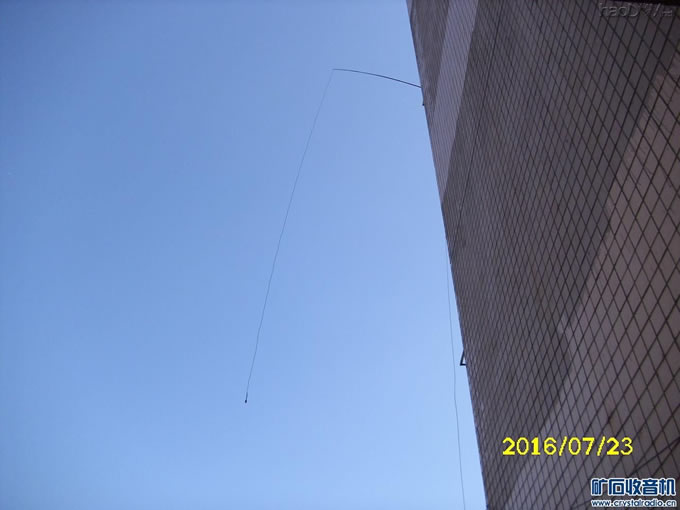

我的天线

我的试验型短波矿机
