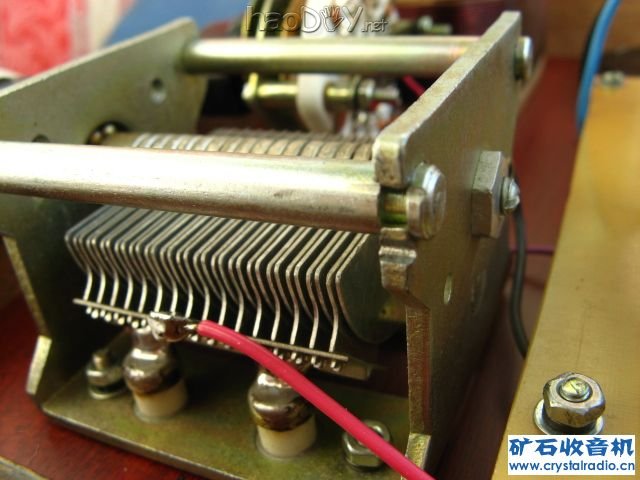

230P单联

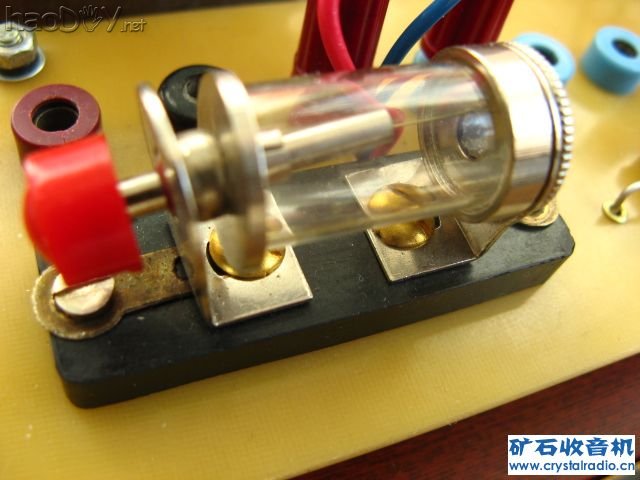

活动矿石检波器

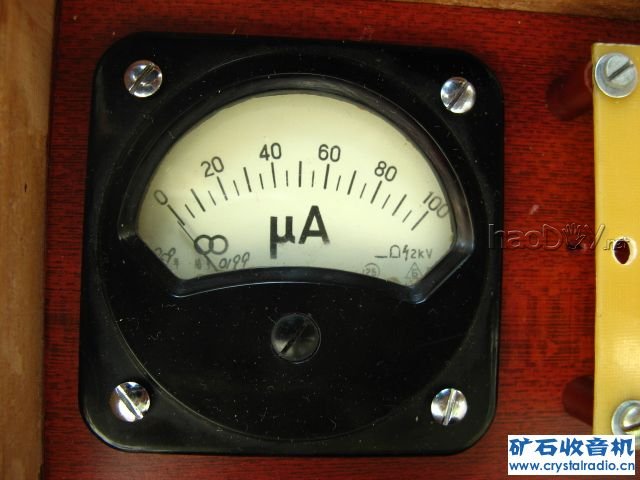

信号强度指示微安表

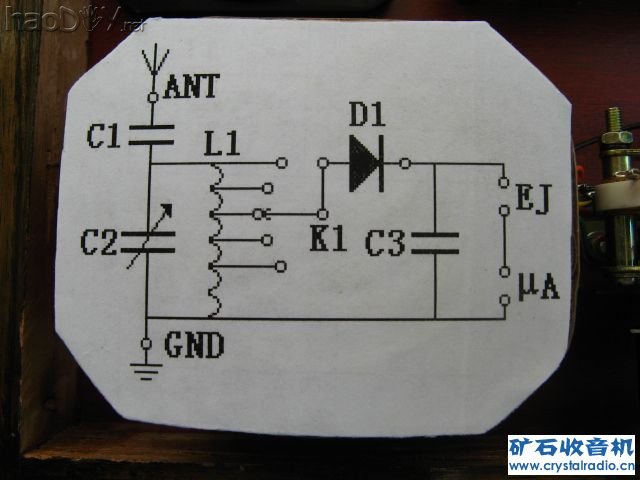

矿机电路图

3。单管机部分
    单管机电路选择68--1机型，根据自己的用途作了一点点改变。主要就是晶体管使用插座，这样可以将单管机当唱响机使用，为此偏流电阻R3使用了电阻和电位器串联用以调节晶体管的集电极电流，专门设置了量程2mA的集电极电流表；此外设计了二极管代用转换插座，可以试验不同二极管检波的效果。

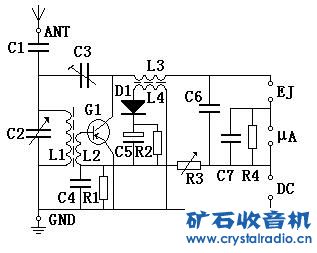

    单管机电路如下图所示：
