中周弱耦合双回路diy制作矿石收音机
这是利用中周弱耦合双回路制作的矿石机：

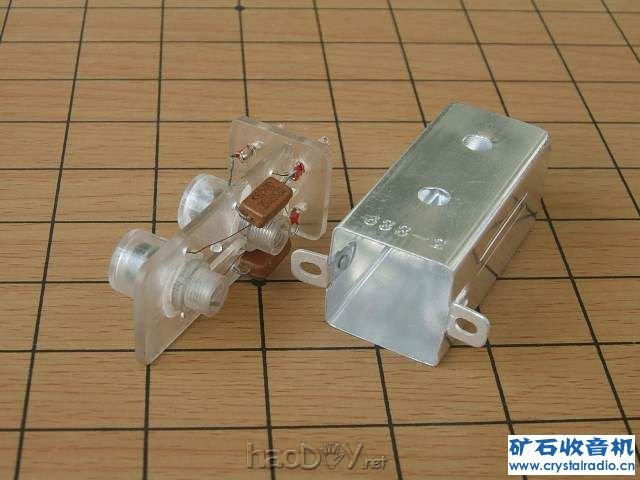

电子管收音机用的双调谐中周，里面有两个可调电感，与两个电容构成两个弱耦合的谐振回路。把里面的固定电容摘去，外面接上可变电容，就是矿石机所需的弱耦合双调谐回路了。
中周弱耦合双回路diy制作矿石收音机

有的中周电感、电阻都很大，难用，性能不好。这里所选的中周电阻小，电感可调范围在二百几到七百几微亨，正好是中波所需的范围。

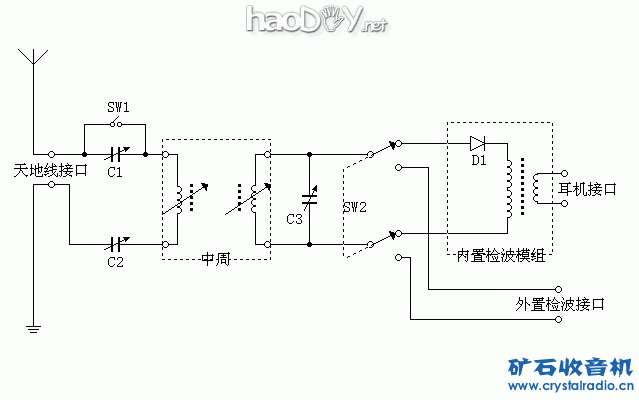

所用电路：
中周弱耦合双回路diy制作矿石收音机

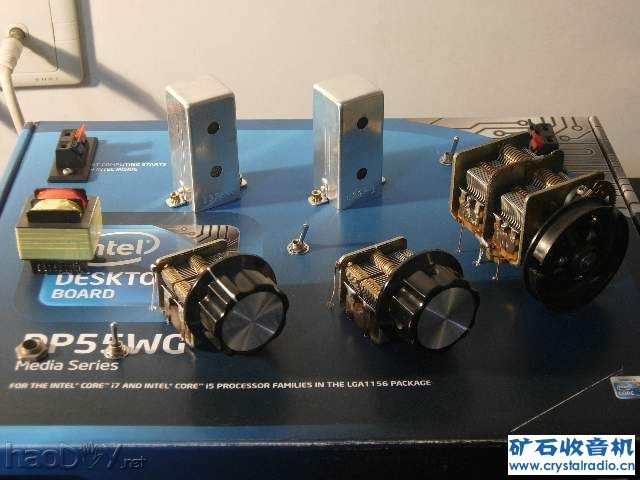

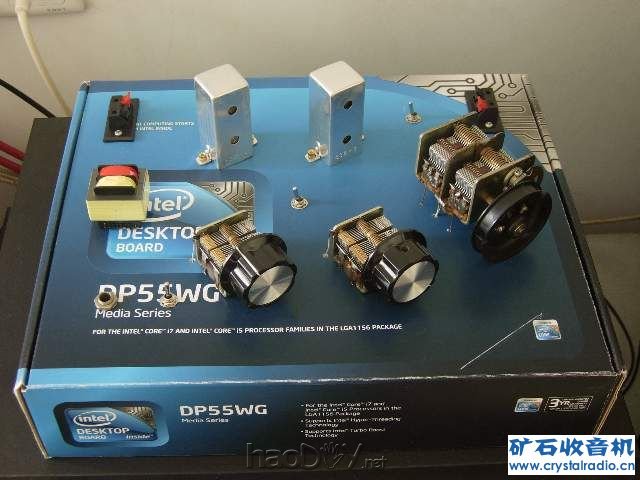

实际用了两只中周。收高频时，把两只中周并联使用。中间的四刀开关控制另一只中周的并入。这样，不用调感就能完全覆盖中波。这只是趣味性的接法，性能不高。
中周弱耦合双回路diy制作矿石收音机

设计以右手方便、视觉美观、趣味性为优先，布线因此作出较大的牺牲。总的来说并不是性能优先的设计。布线就是避免长距离平行走线，就让它们横七竖八吧。大部分采用0.1*20股李兹线，似乎有点奢侈，但算来用不到1元钱。
中周弱耦合双回路diy制作矿石收音机
