中阻耳机


接线端子组件


调谐电容与分线开关


分线开关由2D5W波段开关代用


用茶叶桶作骨架绕制的线圈

#p#分页标题#e#

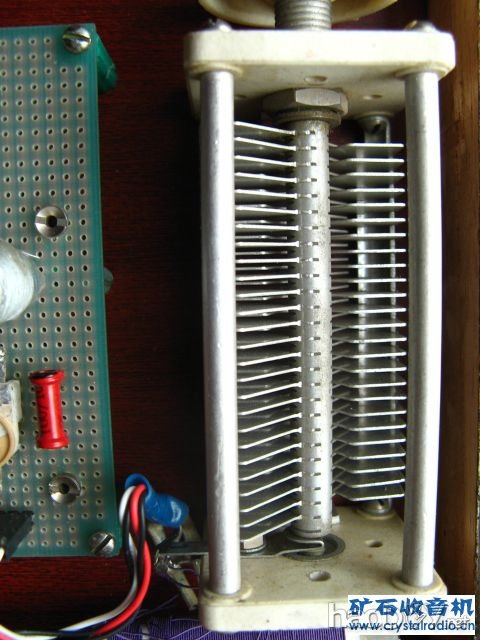

230P单联


活动矿石检波器

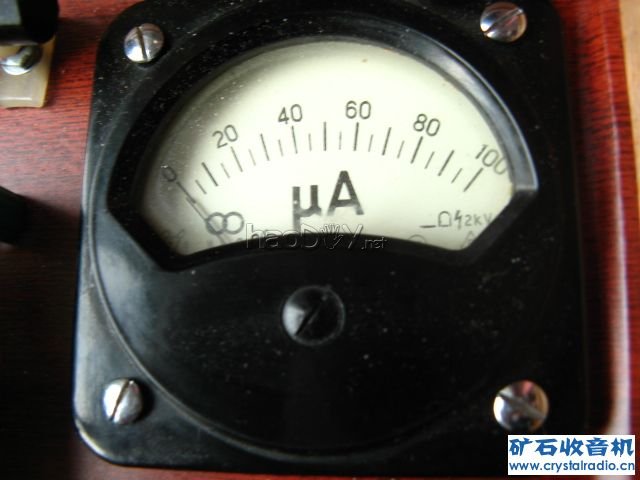

信号强度指示微安表


矿机电路图

3。单管机部分

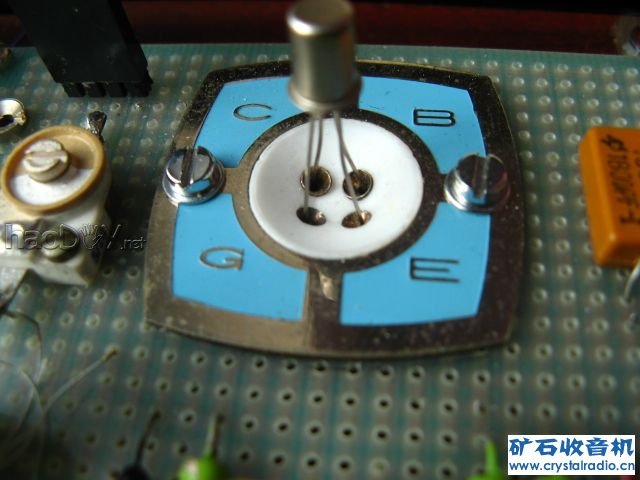

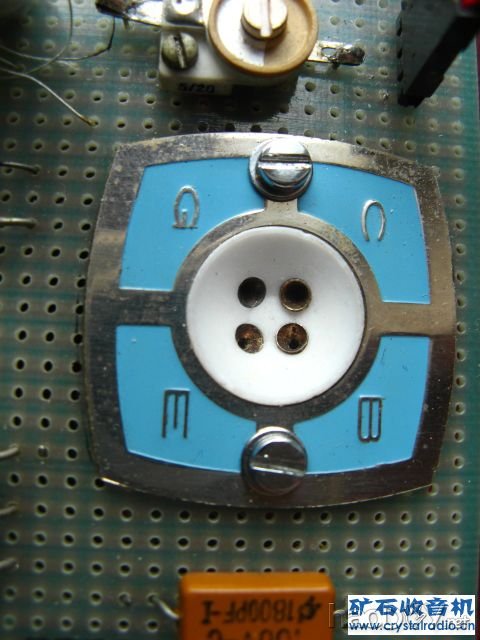

    单管机电路选择68--1机型，根据自己的用途作了一点点改变。主要就是晶体管使用插座，这样可以将单管机当唱响机使用，为此偏流电阻R3使用了电阻和电位器串联用以调节晶体管的集电极电流，专门设置了量程2mA的集电极电流表；此外设计了二极管代用转换插座，可以试验不同二极管检波的效果。
    单管机电路如下图所示：
     #p#分页标题#e#
元件参数：C1  100P、C2  10/230P、C3  5/20P、C4  0.01μ、C5  30μ、C6  1800P、C7  10μ
                  R1  24K、R2  24K、R3  39K+100K电位器、R4  160

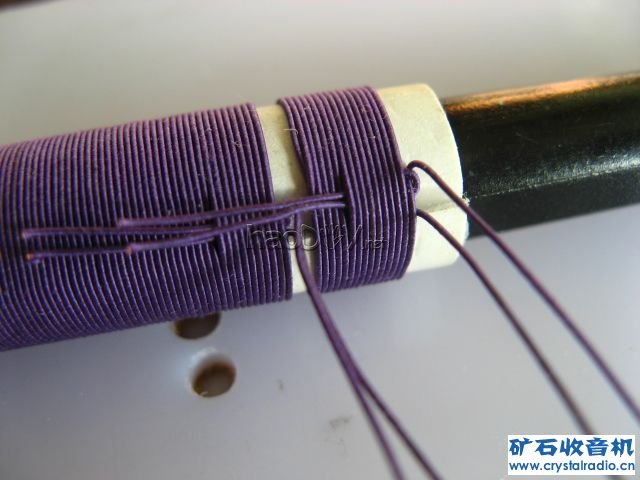

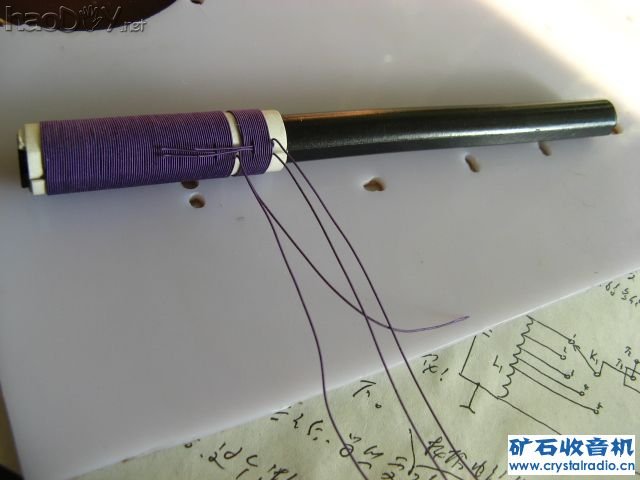

                  L1  85T、L2  15T、磁棒直径10mm长150mm；L3  300T、L4  200T、磁芯直径6mm长15mm

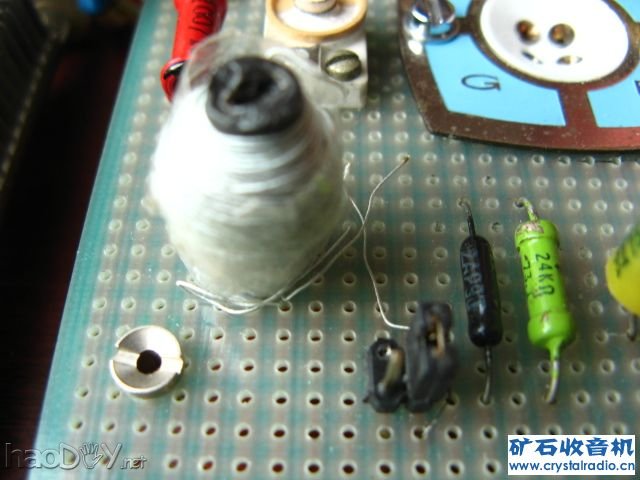

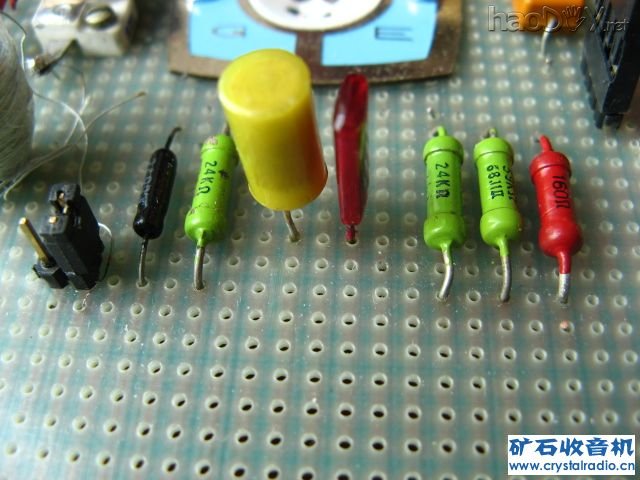

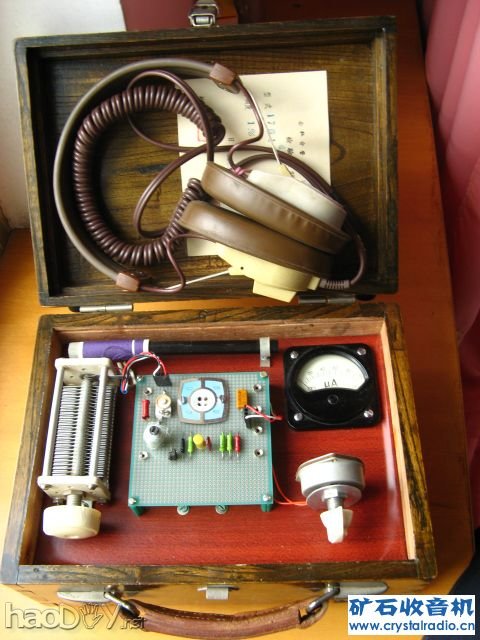

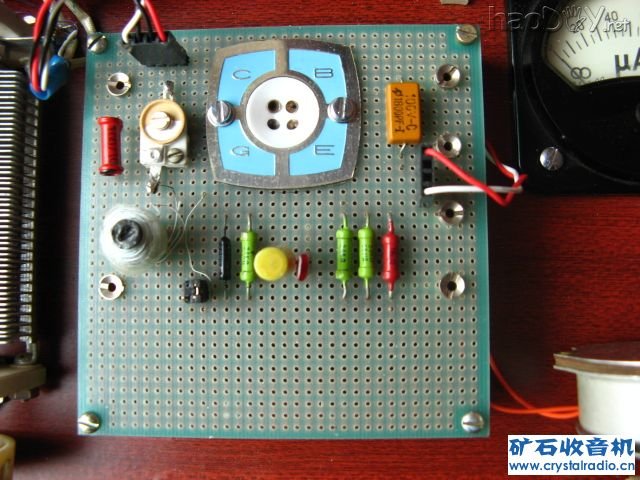

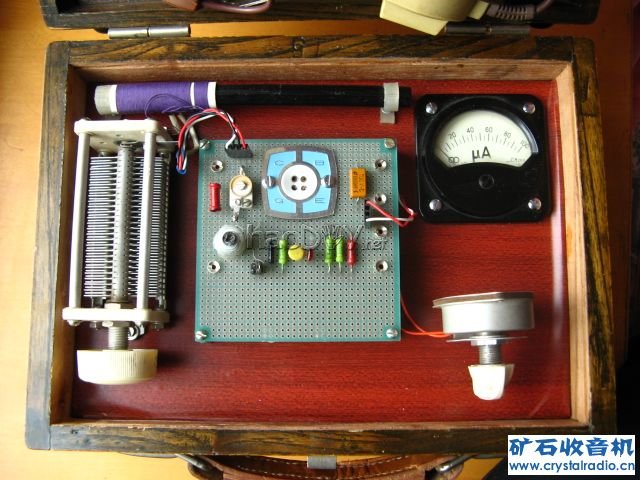

单管机实物图
