矿石收音机测试平台(3)

时间:2013-03-01 09:36来源:www.crystalradio.cn 作者:lq19512003 点击:
测试矿机框架 :由于试验电路变幻无量,测试矿机应按实践的试验要求制造,所以测试矿机只制造一框架,仅满足最基本的需求,这个矿机框架提供一个高Q的调谐回路(Q=830的线圈,高频瓷支架铜片可变电容,具备1:50 减


矿石收音机测试平台

矿石收音机测试平台

矿石收音机测试平台

   测试矿机框架:由于试验电路变幻无量,测试矿机应按实践的试验要求制造,所以测试矿机只制造一框架,仅满足最基本的需求,这个矿机框架提供一个高Q的调谐回路(Q=830的线圈,高频瓷支架铜片可变电容,具备1:50 减速比的缓动安装)、高频绝缘功用很好的二极管接线柱、高级阻抗最高达400K的,14端阻抗可灵敏选配的铁氧体婚配变压器。制造要求:为避免可变电容等金属件影响线圈Q值,同时为了磁性天线与单环天线核心等高,磁棒线圈用无机玻璃支架架高。

    这个测试平台搭建起来之后停止了多项矿机的实测,利用不便,测试较为准确,功用不错。

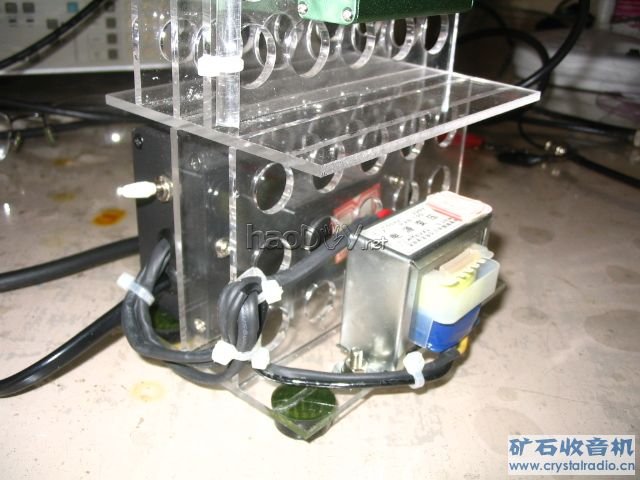

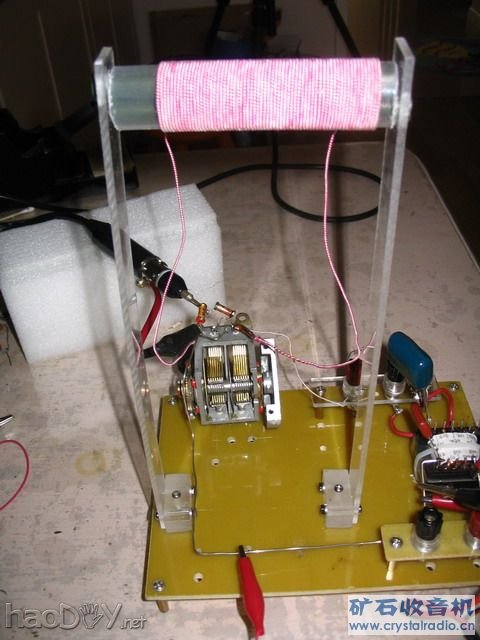

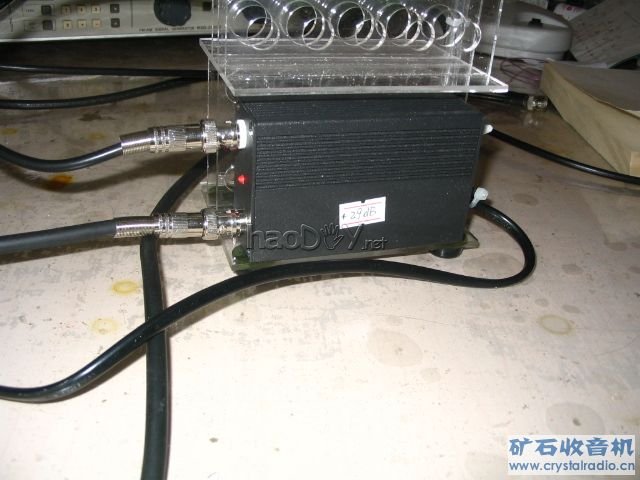

下面是测试矿机框架的照片:

矿石收音机测试平台

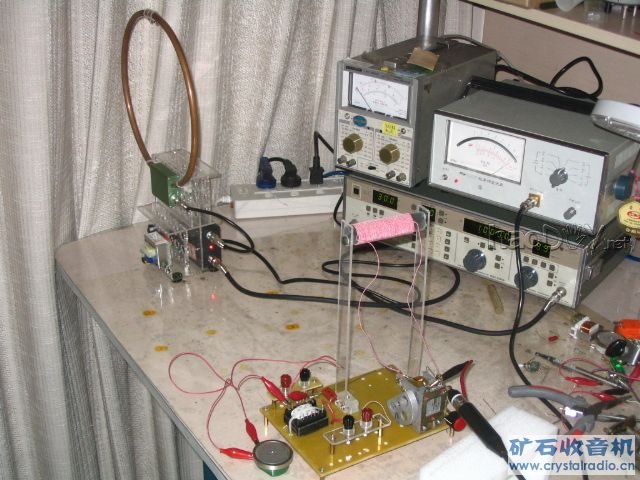

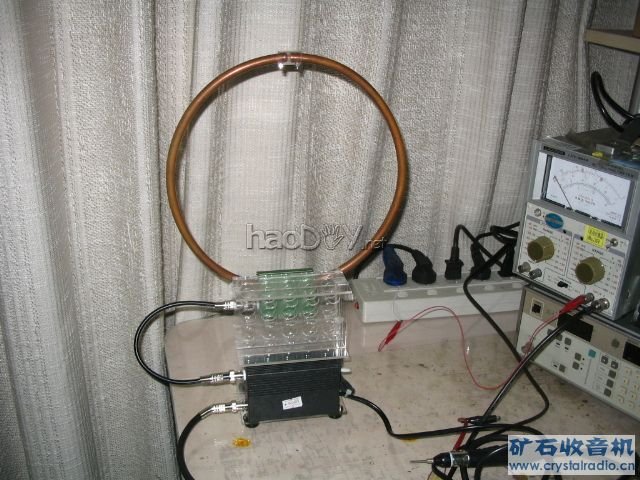

在实践运用中的测试平台(单环天线、天线缩小器和矿机框架配合利用的情况):
矿石收音机测试平台 (责任编辑:admin)
