矿石收音机测试平台

时间:2013-03-01 09:36来源:www.crystalradio.cn 作者:lq19512003 点击:
几年来不时想在家中搭建一个矿机的测试平台,可以对矿机各名目的做些定量的测试,以便于对矿机停止更深化的钻研。 测试平台主要的自制部分蕴含了单环天线、高频信号发作的天线缩小器、全波等效天线和测试矿机框架四部分组成。由这四部分组成的测试平台配合必
几年来不时想在家中搭建一个矿机的测试平台,可以对矿机各名目的做些定量的测试,以便于对矿机停止更深化的钻研。
    测试平台主要的自制部分蕴含了单环天线、高频信号发作的天线缩小器、全波等效天线和测试矿机框架四部分组成。由这四部分组成的测试平台配合必要的仪表:高频信号发作器、高频毫伏表、音频毫伏表和示波器,就可能对矿机的功用目的停止较准确的测试了。

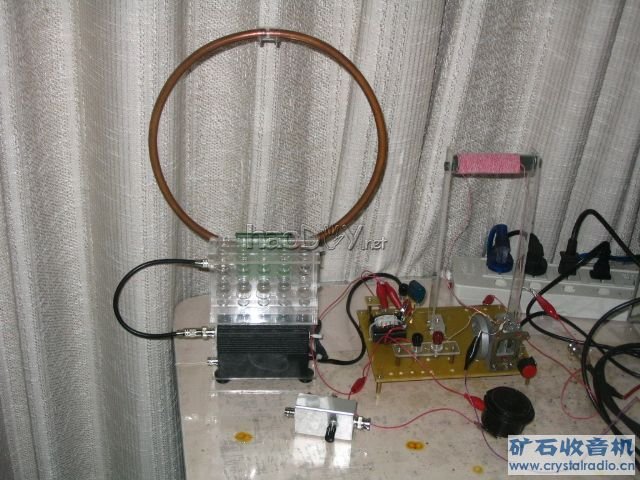

就是照片中的这几件货色:
矿石收音机测试平台

    全波等效天线:高频信号发作器经过全波等效天线将高频信号送入被测矿机的天地线端,全波等效天线为被测矿机提供了天地线的分布参数,在矿机端看高频信号发作器送来的信号就像是从天地线收到的类似,使测试凑近有天地线的情况。有了全波等效天线就可能利用高频信号发作器、高频毫伏表和音频毫伏表测试矿机的灵便度,并能钻研不同元件对矿伶俐便度的影响。制造要求:严厉屏蔽。

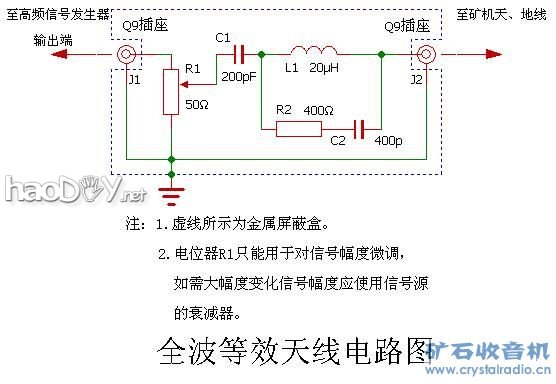

全波等效天线电路图:
矿石收音机测试平台

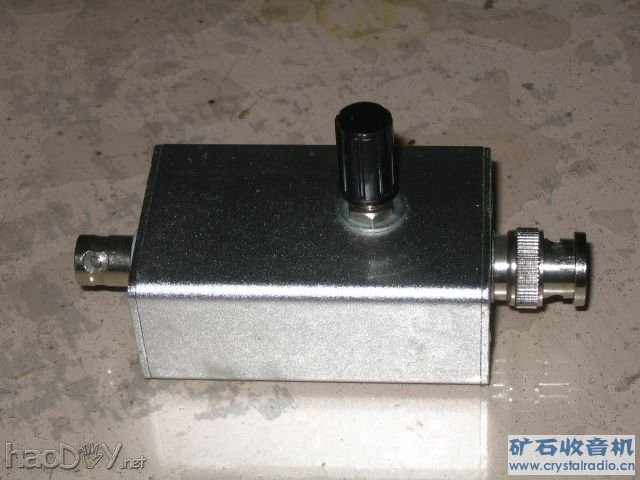

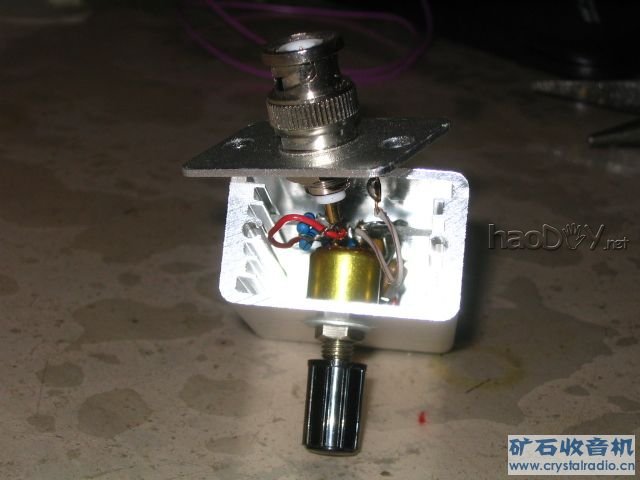

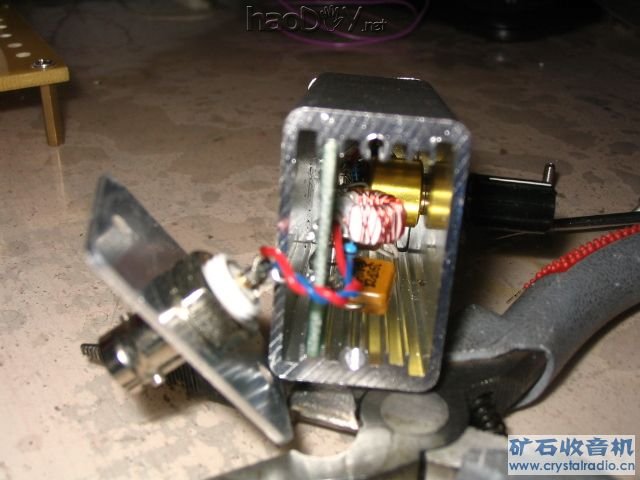

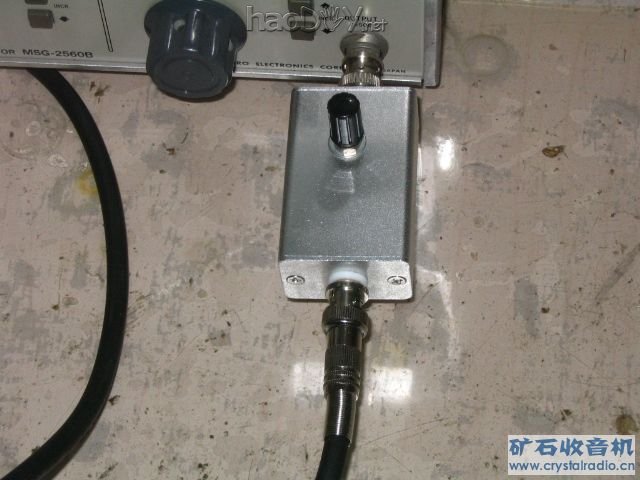

全波等效天线实物:
矿石收音机测试平台

矿石收音机测试平台

矿石收音机测试平台

矿石收音机测试平台

    单环天线:配合高频信号发作器,就可能发生准确的信号场强,再与矿机框架、高频毫伏表和音频毫伏表配合,可能深化钻研与矿机调谐回路有载Q值相干的许多效果,深化探求提高矿伶俐便度和抉择性机理与方法。

制造进程照片:
