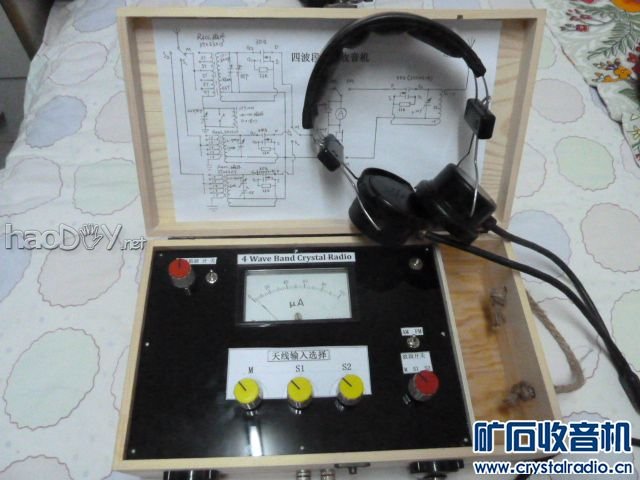

【参赛】四波段矿石收音机

时间:2017-05-26 21:56来源:未知 作者:admin 点击:
看到坛上tnlby雷老师做的独立空气三联三波段矿石机很是羡慕,一直想仿制,也恰好赶上矿坛举办第七届DIY大赛。春节前才凑齐各种元件,初一到初五看长辈、走亲戚,初六才开始动工,紧赶慢赶,好歹还没有错过参赛的时间。 参照了tnlby雷老师设计的线路,因房间
看到坛上tnlby雷老师做的独立空气三联三波段矿石机很是羡慕,一直想仿制,也恰好赶上矿坛举办第七届DIY大赛。春节前才凑齐各种元件,初一到初五看长辈、走亲戚,初六才开始动工,紧赶慢赶,好歹还没有错过参赛的时间。

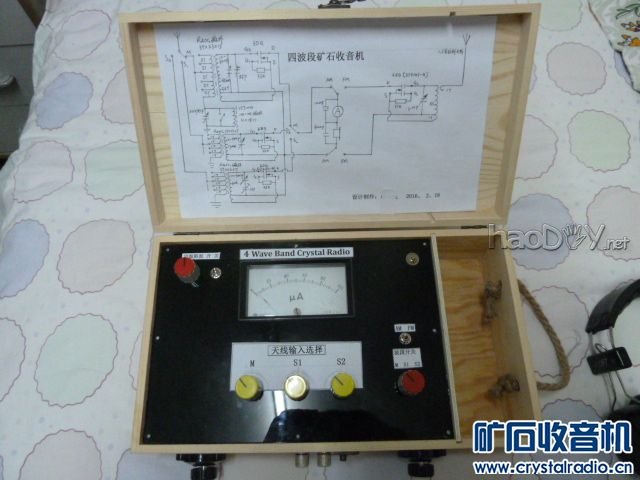

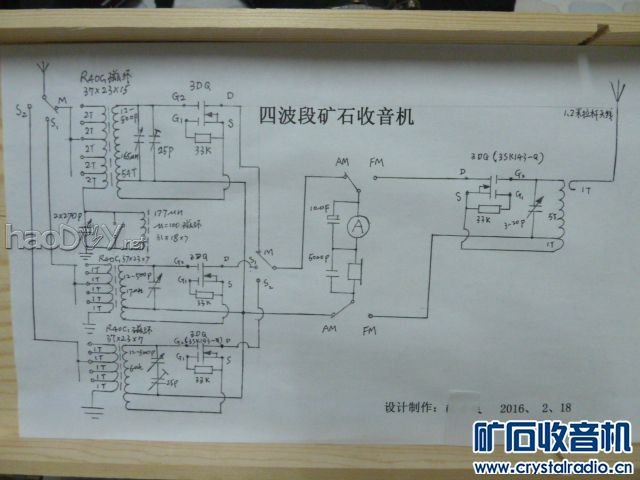

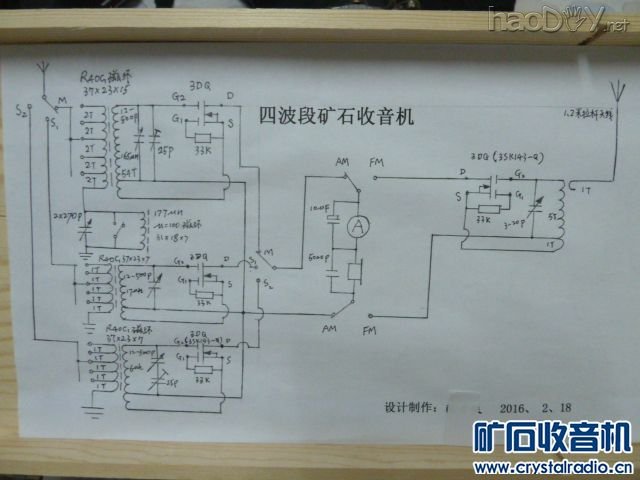

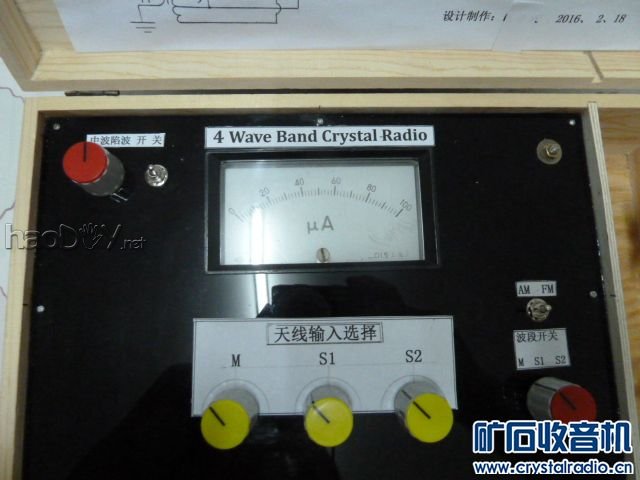

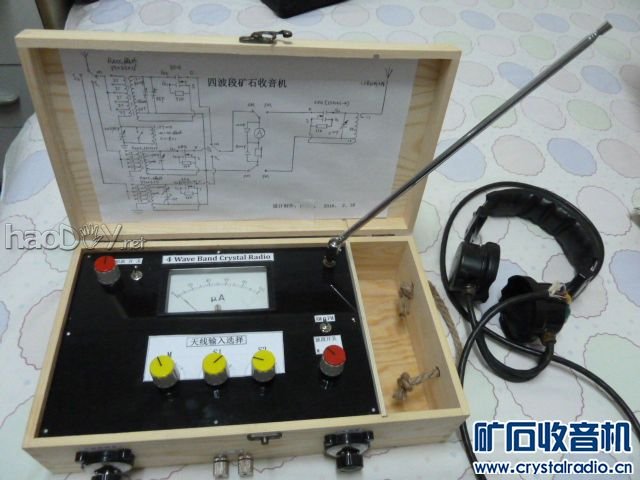

        参照了tnlby雷老师设计的线路,因房间内调频信号不错,所以又外加了FM波段。没有合适的电流表电感,将原线路中的电流表改为与耳机串联,增加了一个AM、FM切换开关。

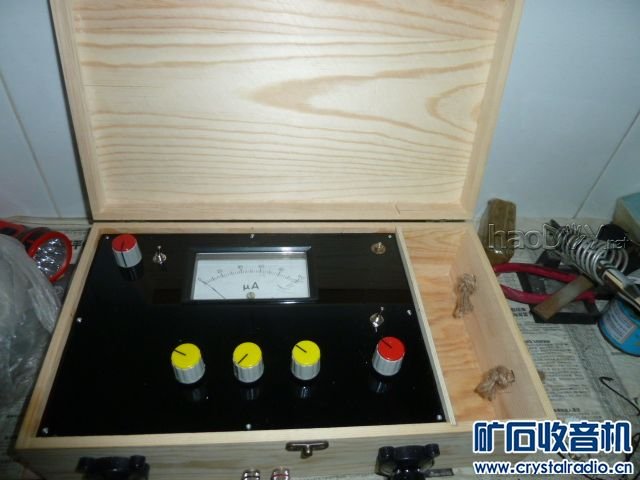

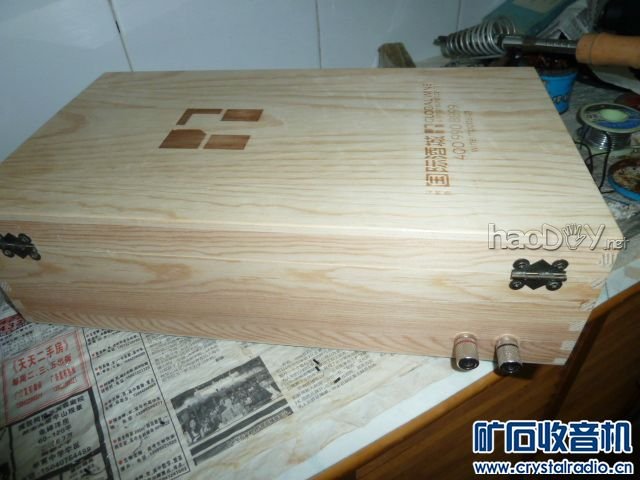

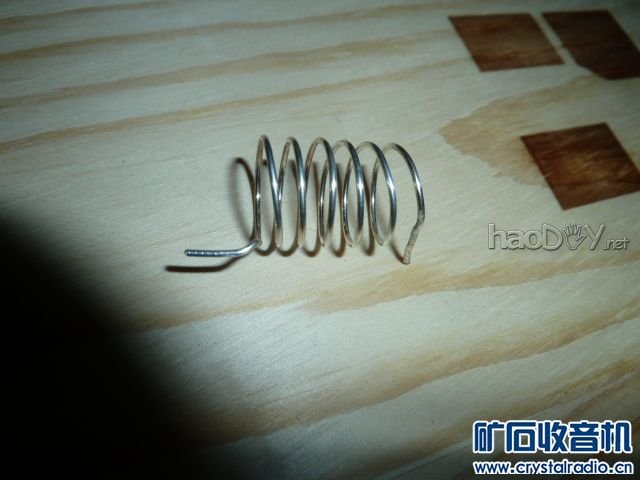

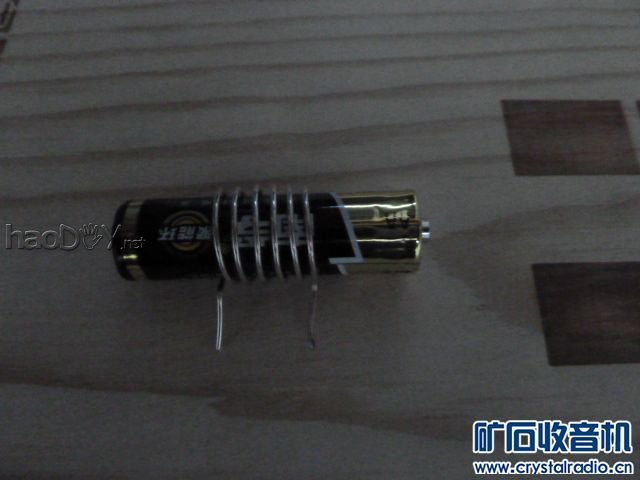

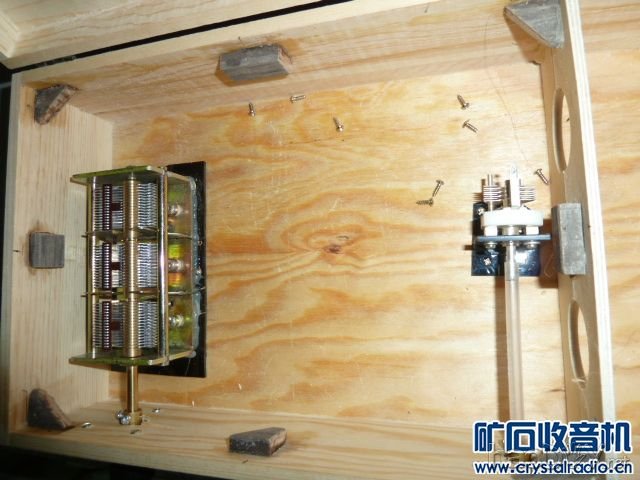

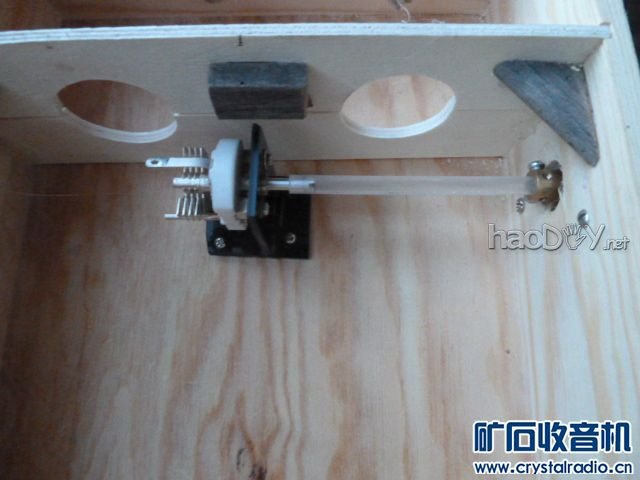

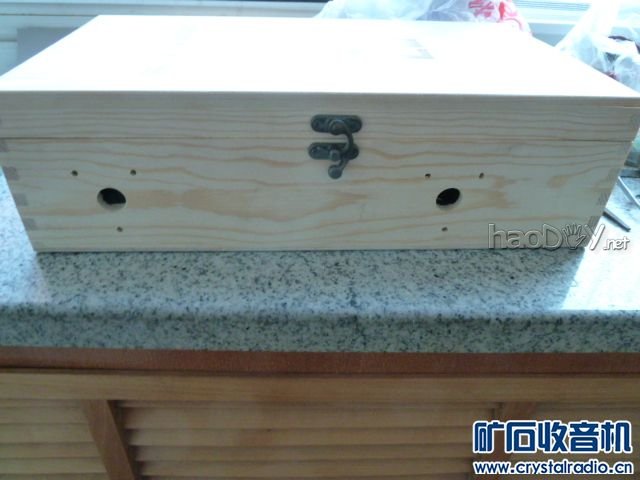

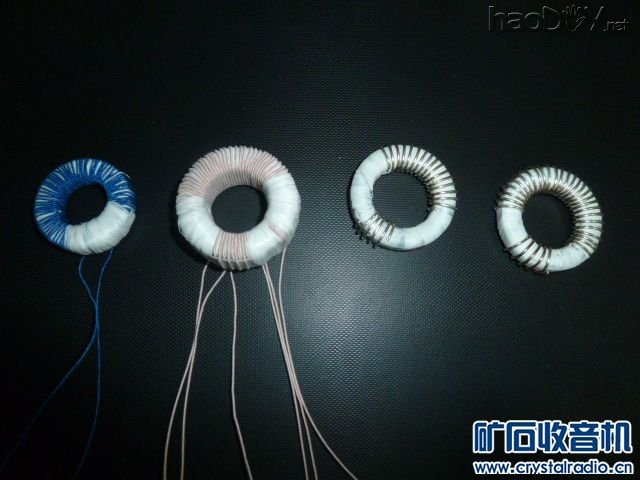

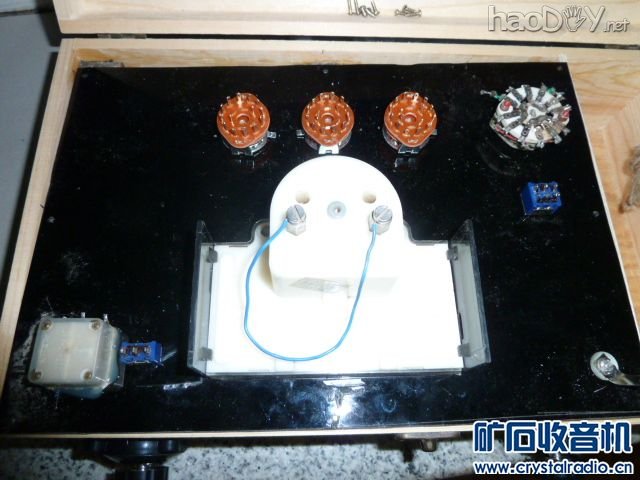

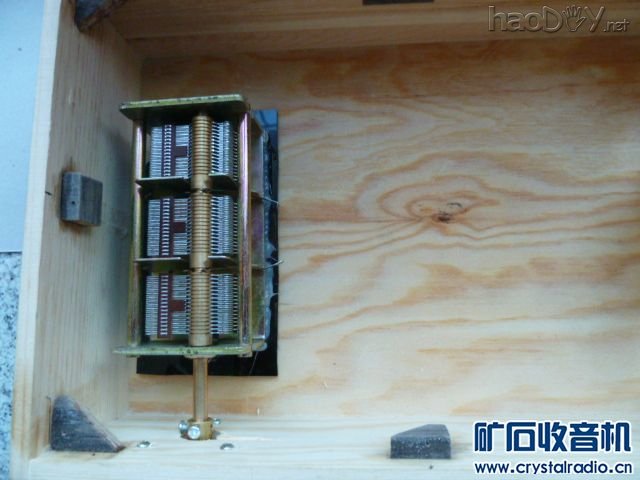

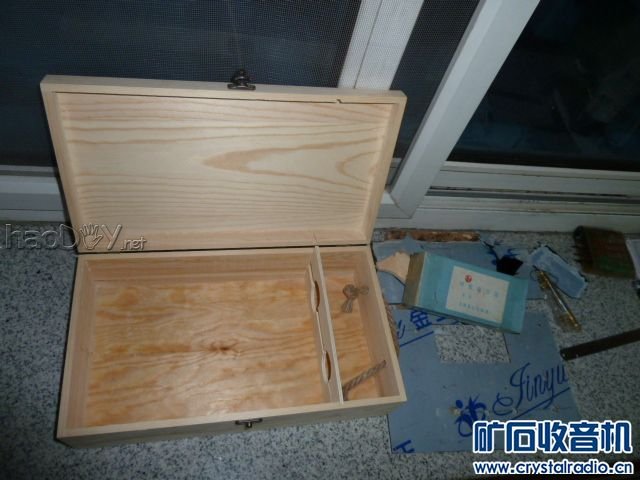

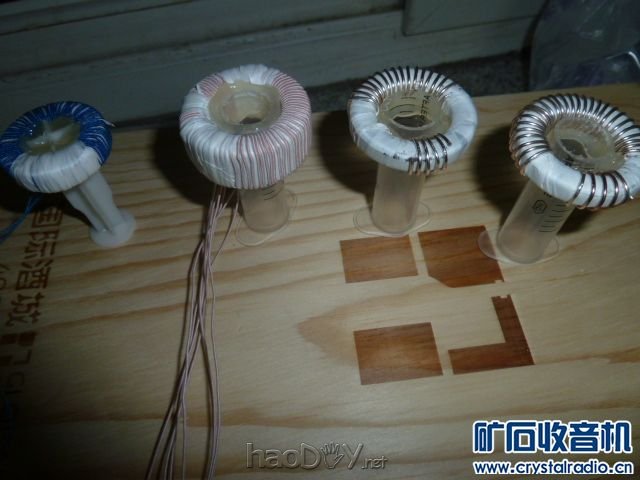

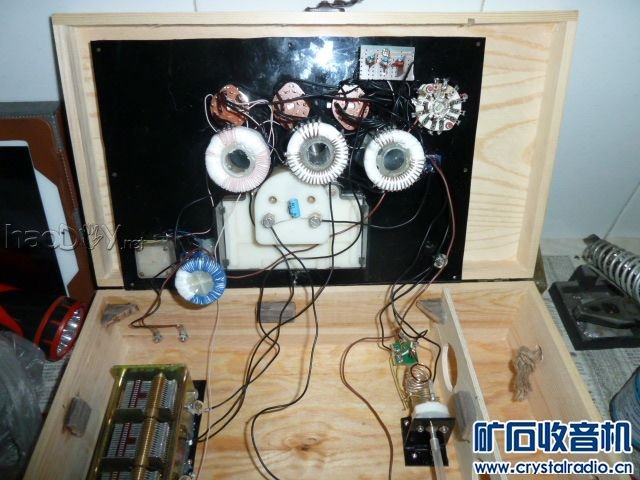

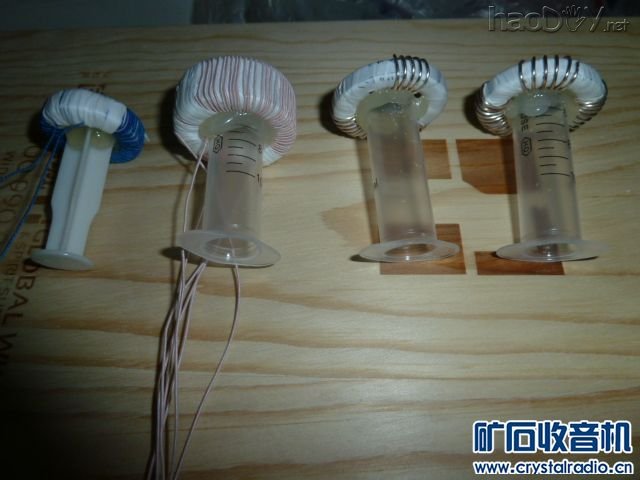

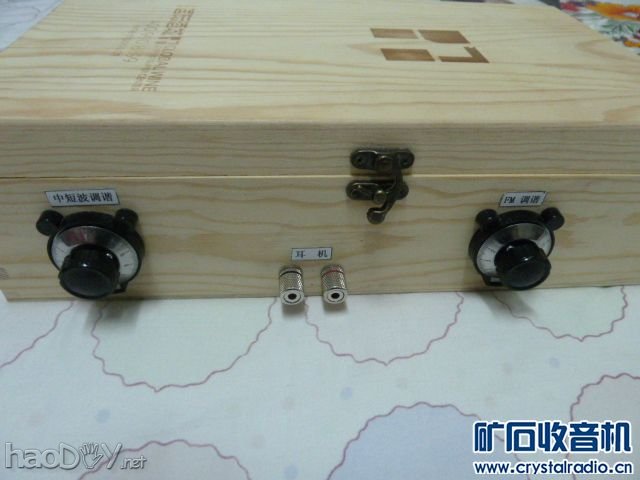

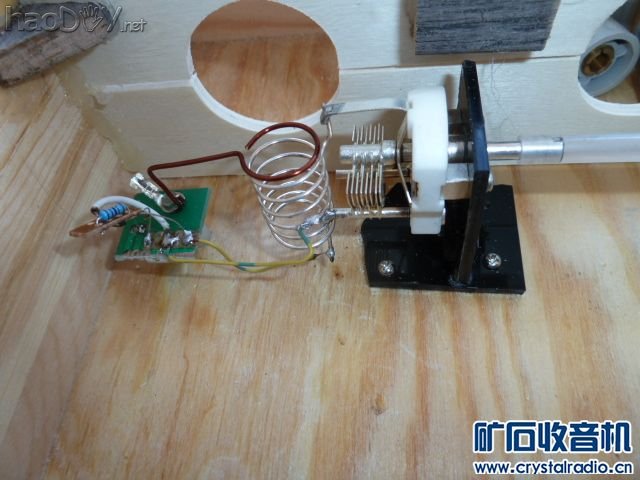

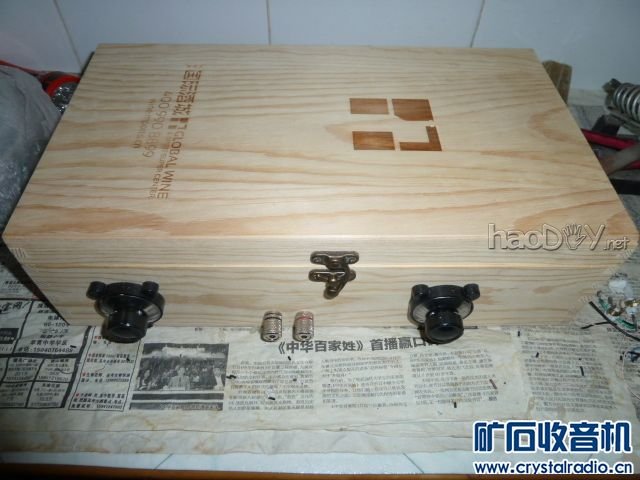

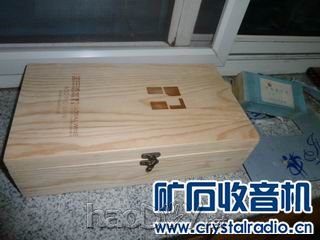

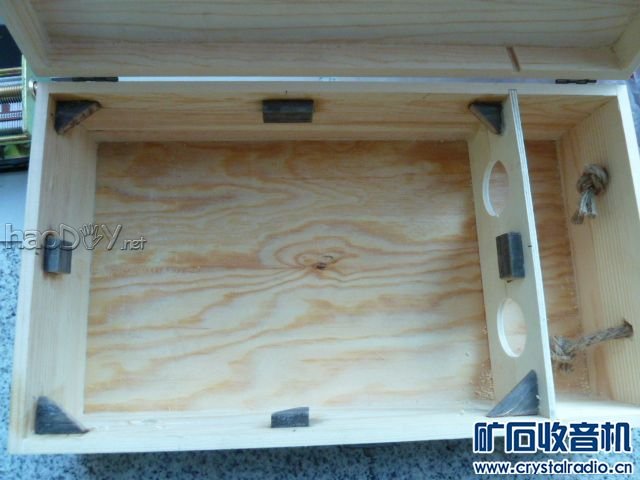

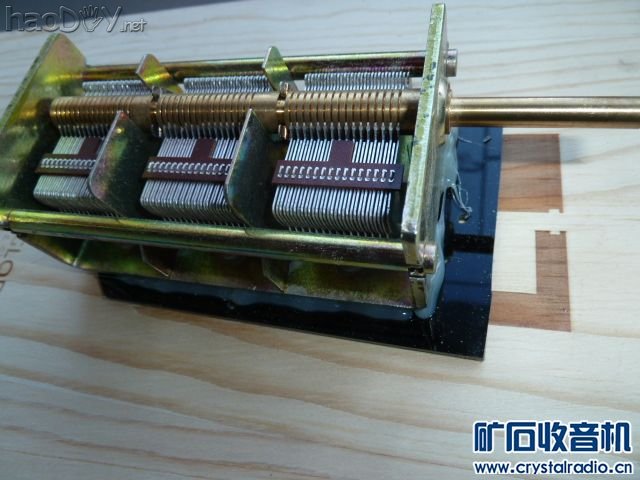

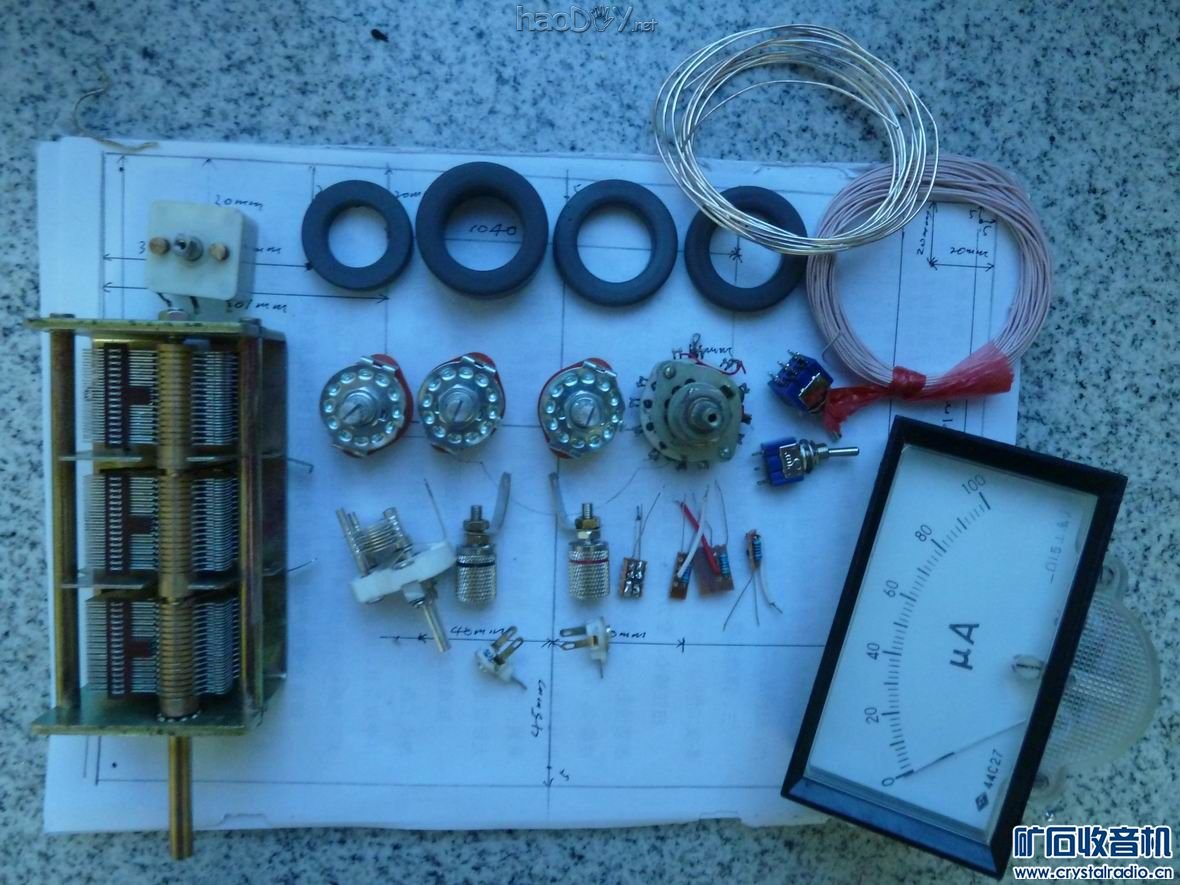

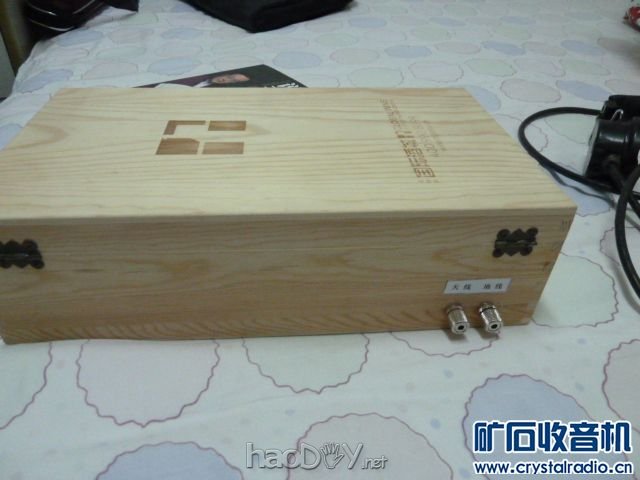

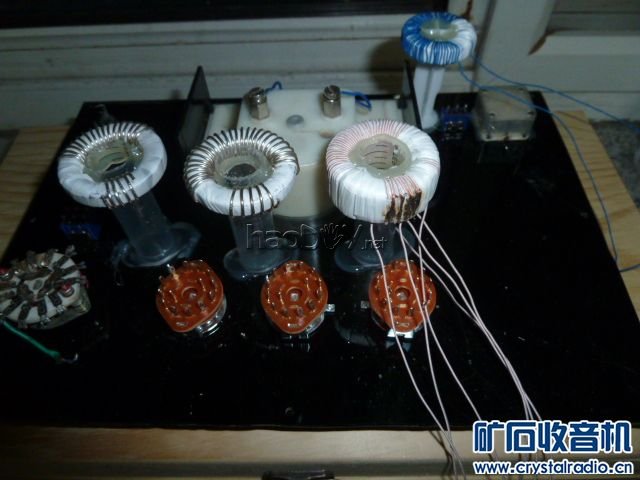

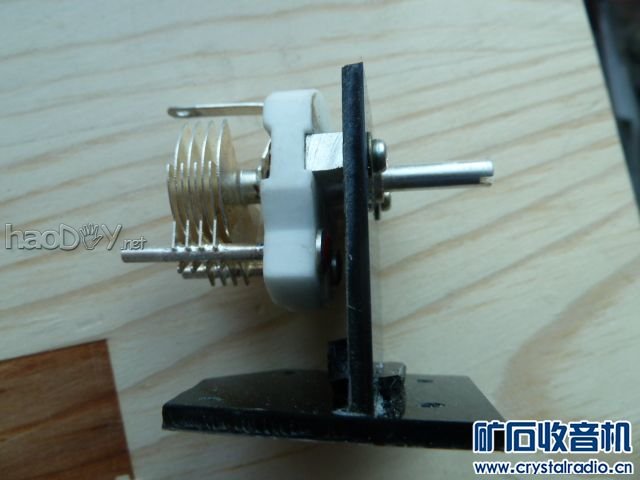

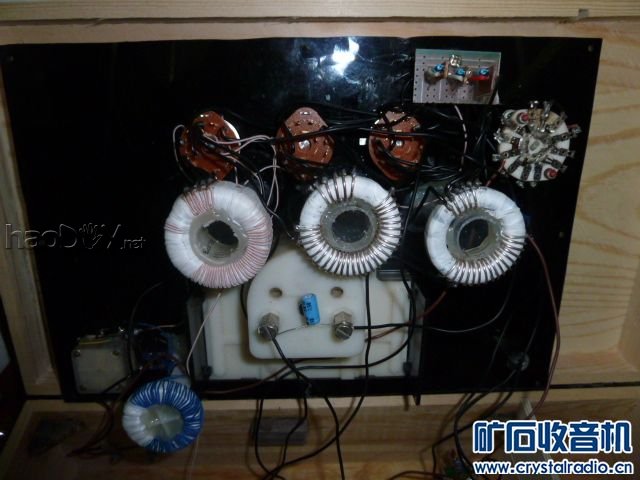

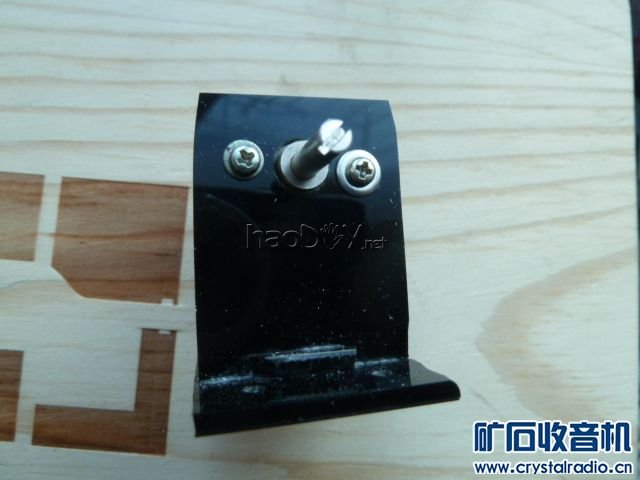

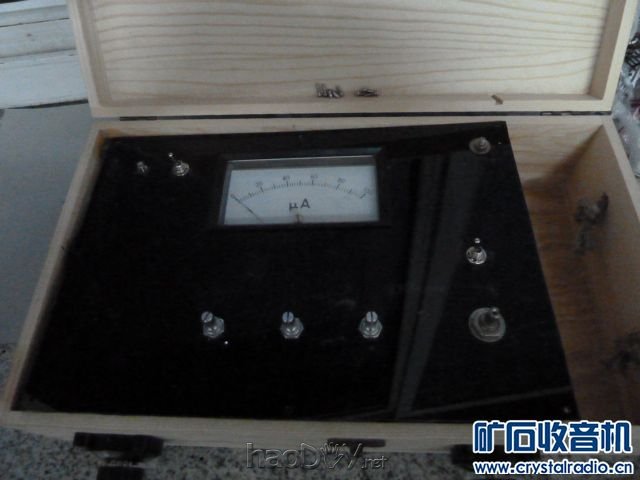

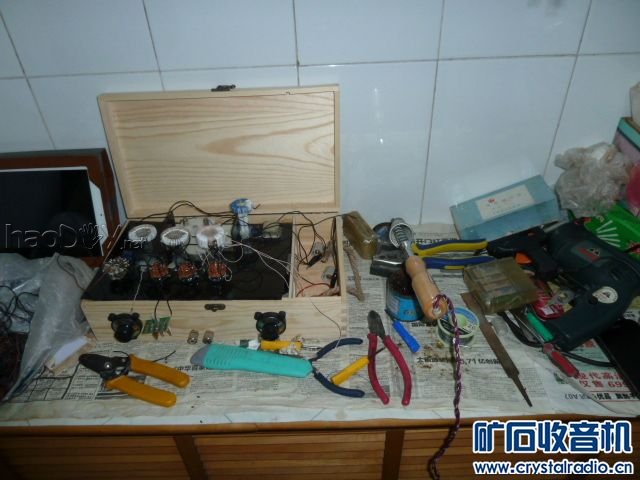

        中波、短波1、短波2元件选择和制作与雷老师的基本相似,500P空气三联,R40C1薄、厚磁环,175股、60股里兹线,1mm直径镀银线,3DQ3只,3*3波段开关一只、100微安电流表、10毫升注射器针筒等等。取消了电流表的扩程开关,电流表并联电容10微法,耳机并联电容5000PF。FM元件选择:空气联3-20PF一只,内径合适的废弃圆珠笔芯一根,线圈用1mm直径镀银线在5号电池上绕六圈(5圈配空气联,一圈配3DQ检波),与33K电阻连接好的3DQ一只,一小段1mm直径漆包线,其中的一头弯一圈,直径与镀银线圈直径一样,另一头与天线相联,1.2米长的拉杆天线一根。减速旋钮、接线柱、亚克力板等。矿机外壳用了一个废弃的红酒包装盒。
        天地线条件同前,天线六楼顶离楼防水层2米高度长约35到40米4平方毫米单股铜线,地线是在楼根处1.2米长粗铁钎钉进地下再引线到4楼。距离FM发射塔约3公里,周围高大建筑物不多。

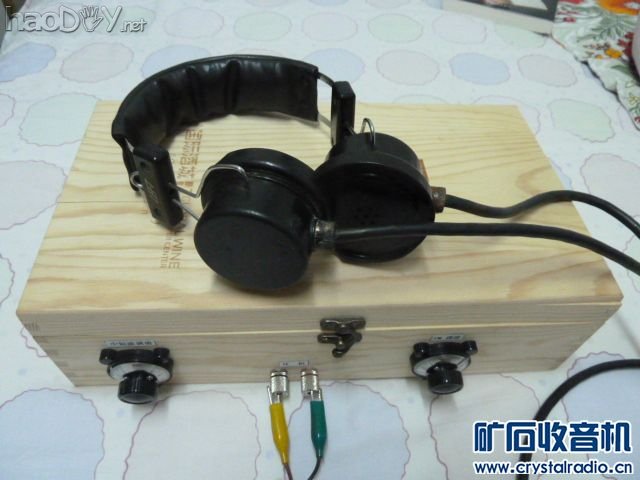

        耳机选用了著名的"大罐头"耳机。
收听效果:
        中波,白天十几个台,晚间最多有27个台,包括本地电台4个,省内电台11个,外省台11个,国际台一个。国内收听最远的是河南新闻台和江苏新闻、江苏财经台。电流最大30个微安左右,选择性也不错。
        短波1,波段覆盖尚好,可变旋出后半程高端处电台更集中,共收到约十几个台,中国国际广播电台、NHK等,多数为听不懂的外语台,选择性尖锐,电流最大有50个微安左右,声音忽大忽小。
        短波2,只收到两个微弱外语台(因手头没有40PF微调电容,线路中是串联了一只25PF的),可听清,声音时断时续,电流不足3个微安。待做改进。
        FM,房间只有靠近东山墙的地方有信号,1.2米长拉杆天线全部拉出,水平放置,可清晰收到本地89.7MHZ经济台、95.4MHZ本地新闻台和101.0MKZ中国之声。电流表显示不到10个微安,指针有时为正,有时为负。
        制作中参考了tnlby雷老师的线路和作品,在此向雷老师表示衷心的感谢。
