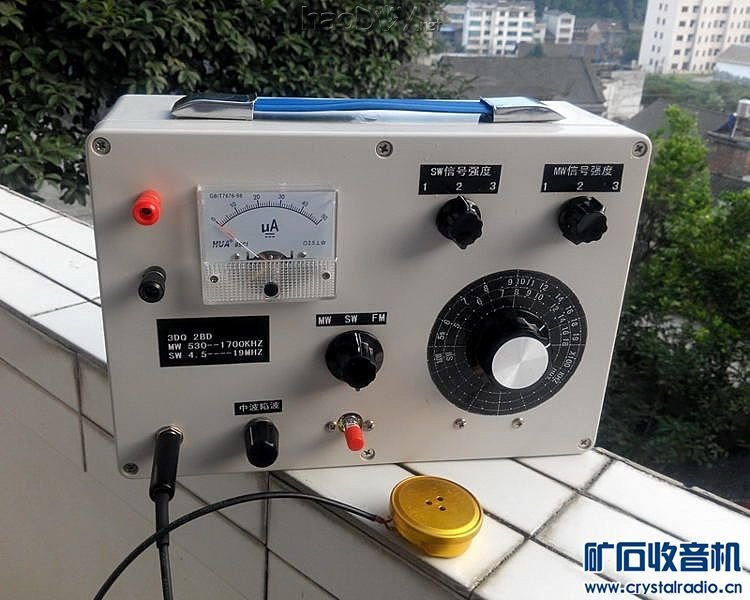

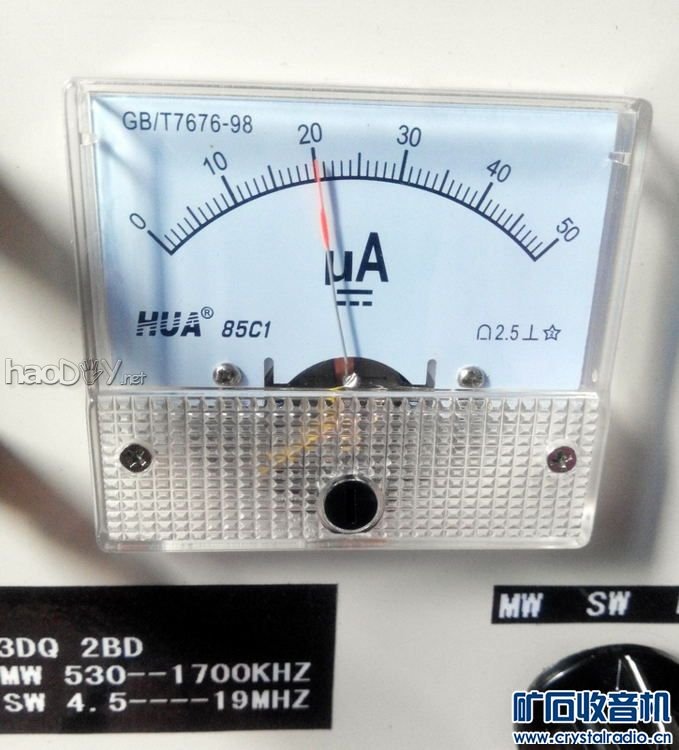

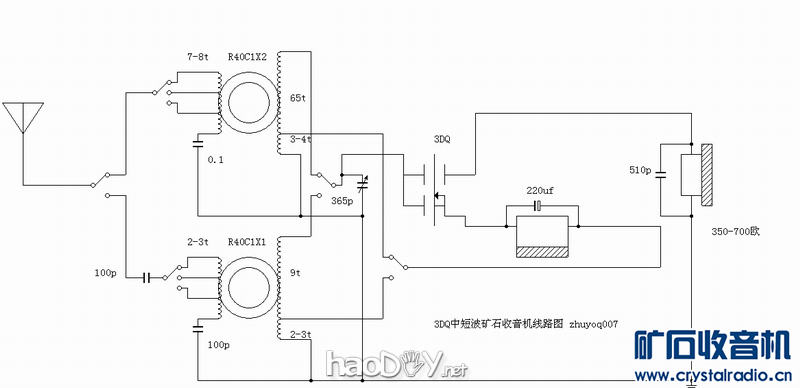

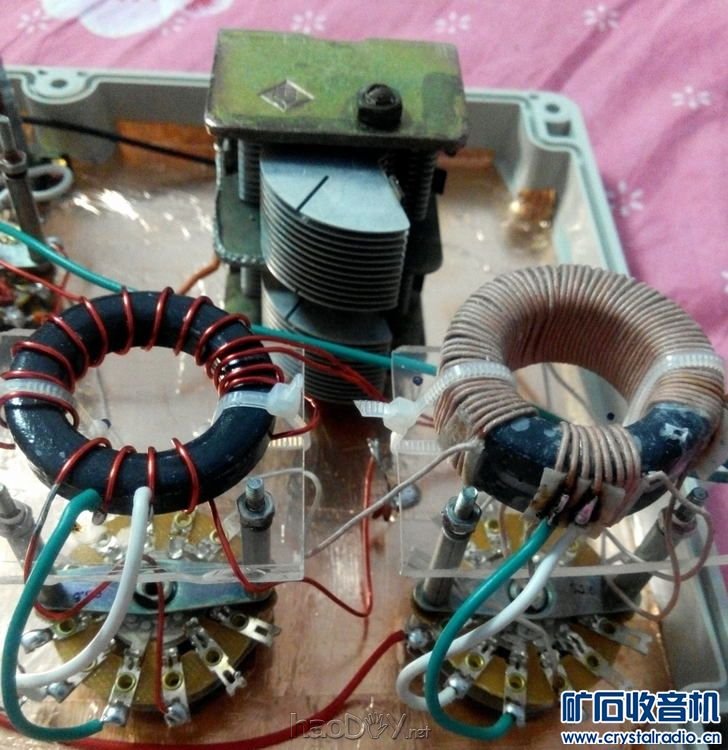

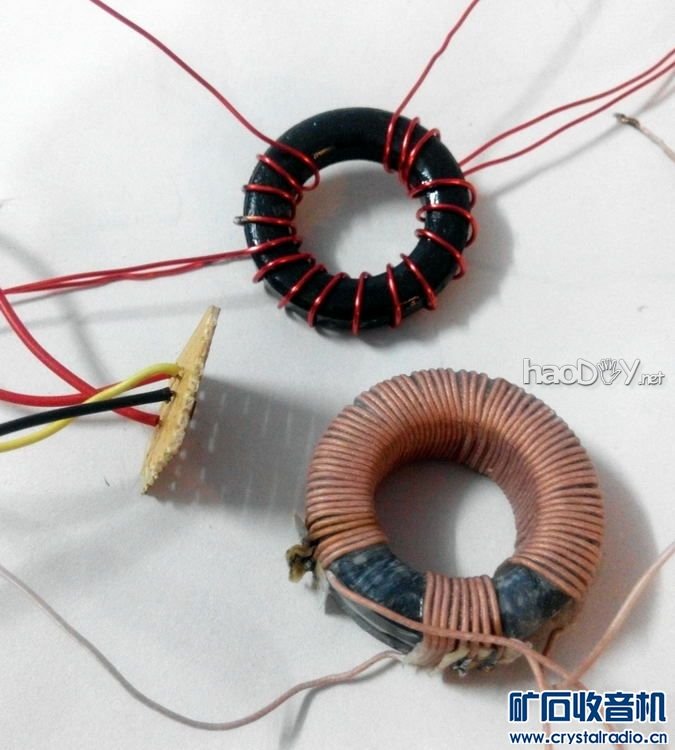

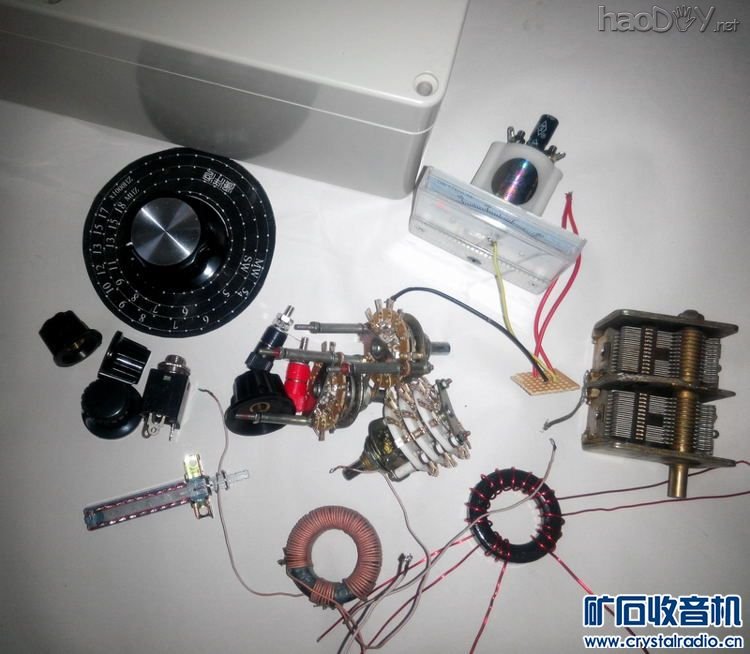

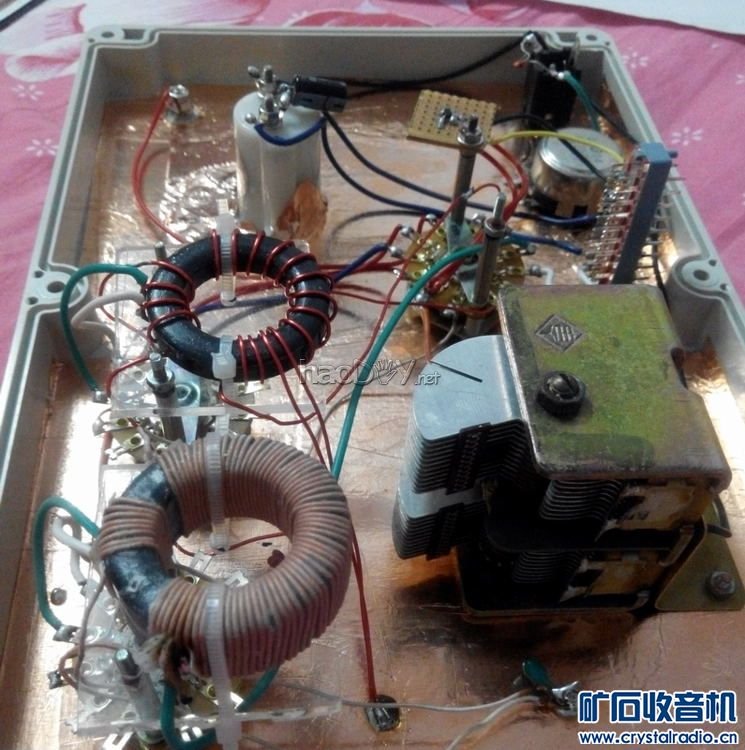

本机使用高Q磁环R40C1尺寸37*23*7三只绕制中短波线圈，用一只3DQ检波。天线绕组实行分匝绕制，利用旋转开关调节信号输入强度。使用365P空气可变电容，适用300-750欧舌簧耳机收听。本机最大的特点是解决了3DQ机在配接微安表时对灵敏度的不良影响，使整机在选择性灵敏度都达到了几乎完美。 中短波线圈的绕制方法：中波用两只R40C1叠加，先用蜡中温除湿，用0.07X60股纱包线，初极绕4+2+2T 次极4+65T,绕完后用蜡中温除湿5秒。短波同样先用蜡中温除湿，用0.8的漆包线，初极绕2+!+!T次极2+9T。 信号强度调节旋转开关用1X3掷，波段转换用3X2的自锁开关，微安表用50-100ua。其它元件见图。 本机接收频率，中波530-1700khz 短波 4.5-19Mhz 收听印象: 中波 ，低高端灵敏度均匀，电台分割清楚，音量中等，有源机能响亮收听的她都能清晰收听到。评价：满意！ 短波，白天可以只用天线收听到5个台，晚上能稳定收听8-9个电台，音量较大，评价：满意！ 在此感谢hhyy99版主赠送舌簧耳机，漂亮的按钮，可变。也是我想制做这部完美3DQ机的源泉！           (责任编辑：admin) |
