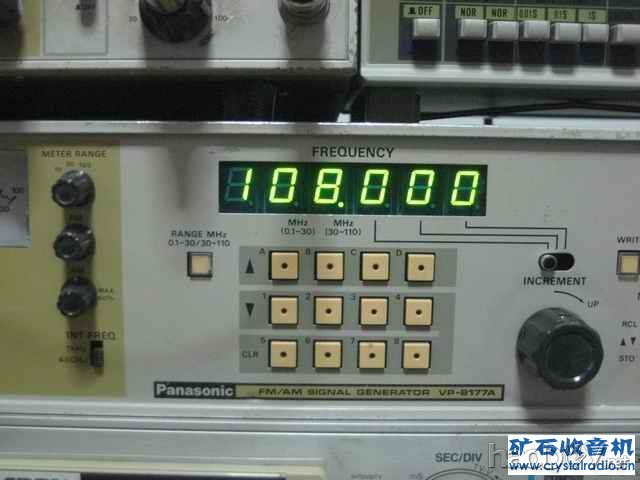

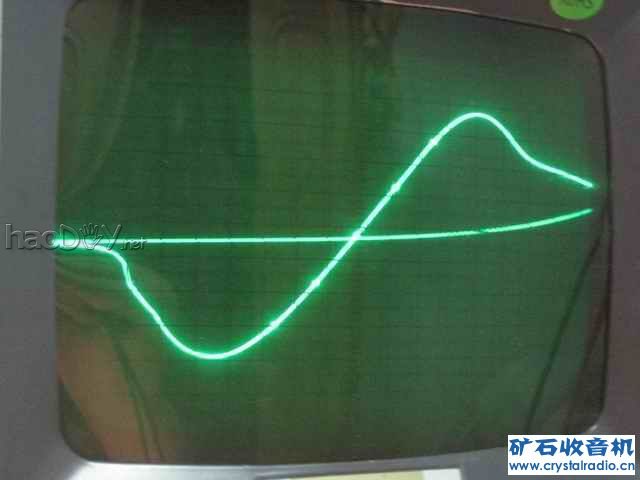

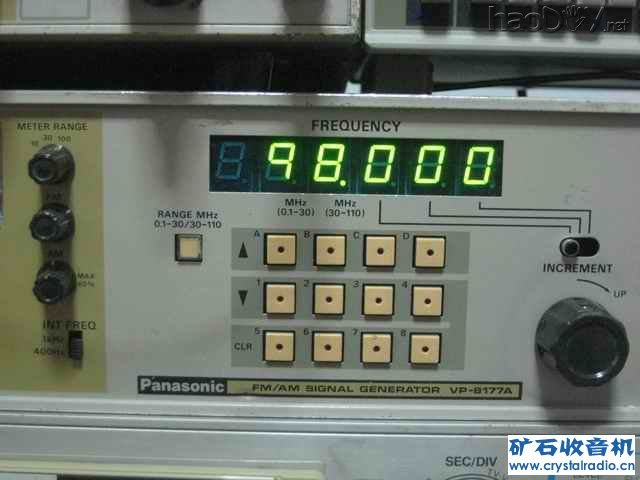

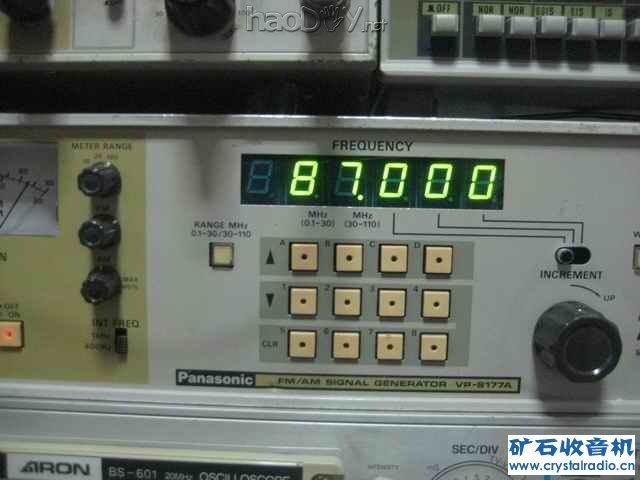

鉴频曲线  由于水平有限，只能调整到这样了 9、统调 将信号发生器频率至87m，调整线圈L3使收音机接收到87m信号，调整L2使波形最好幅度最大，将信号发生器频率至108m，调整C16，使收音机收到108m信号，调整C6使波形最好幅度最高，然后再用87m对低端进行调整，反复调整几次后，将信号发生器至98m，调整L1使波形幅度最好，统调就完成了（不知调试过程是否正确，别误导了坛友）    调试调频收音机感觉比调幅难，想制作的坛友如果没有没有以上仪器，也可以用一中频为10.7m的成品收音机引出中频信号对鉴频、中频进行调整，统调可以在低端和高端分别收一个台进行调整，我也用此方法调整过一次，效果也可以接受，但是不如用仪器调整的好。 10：接受效果 我家住一楼，有铁质防盗网，用一70公分左右的拉杆天线可以清晰收到： 88.7 89 91.6 91.8 92.6 93.3 93.7 94.3 95.9 97.3 98.7 100 100.2 101.1 103.4 104.3 105.5 106.4 106.7 107.1 以上各台收音非常清晰，其中几个外市的台用别人送的成品车机接受效果不如这个好，有较明显的沙沙声，当然这个车机档次很低，本振和混频用一只管，中放用7640ap，不过作为一个普及型调频收音机电路能做到以上效果，我个人还是比较满意的，听自己做的收音机，买药声似乎也不那么讨厌了，小弟为初学者，水平有限，我想在矿坛坛友的谆谆教导下，我还能有很大的提高，过年帮老爸整理地下室发现一个以前的老是收音机外壳，老爸说以前上面还有个钟表，不知哪去了，我就拿回外壳，清理了下卫生，外壳比一般便携机稍厚，单单放这个调频机太空了，等有时间把前段时间做的高灵敏、宽频响调幅机再用扫频仪调整下，一起装入盒子，我就有了一台品质还可以的中、短波、调频机了 (责任编辑：admin) |
