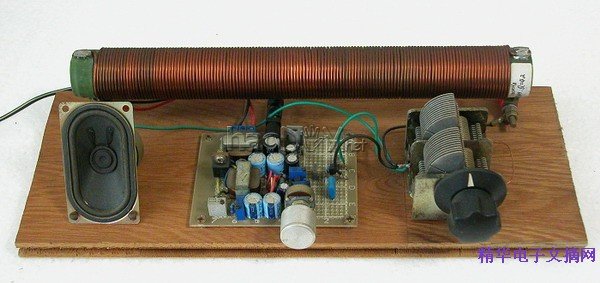

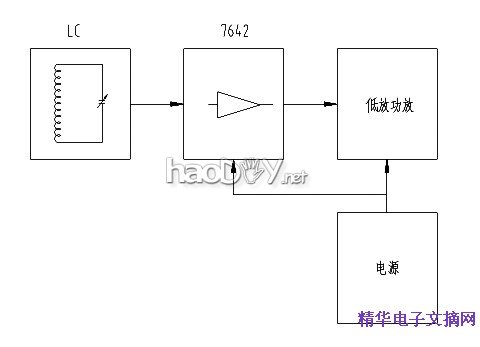

LC调谐回路＋7642直放＋低放功放＋电源

LC回路
用下面的公式计算LC回路：

比如当采用350pF的可变电容时，配套的天线线圈电感约为260μH：

该回路覆盖频率的低端约为528KHz；高端（假设可变电容的最小电容为20pF）为2207KHz
所以它的覆盖范围为528～2207KHz，可以满足中波广播频率530～1700KHz的接收。
如果你采用不同容值的可变电容时，就要利用这个公式计算所需天线线圈的电感值以便满足接收。

直接放大电路
直接放大检波式收音机专用集成电路，内部由9只三极管、16只电阻器和4个电容器组成，功能包括一级高阻输入缓冲、三级高频放大和一级检波，采用TO-92型塑封包装，其包装形式与普通9014型塑封小功率晶体三极管完全相同。
主要特点：
工作电压低，1.3～1.5V；
耗电省，无信号时工作电流为0.4mA左右；
工作频带宽，150～3000kHz；
放大能力强，功率增益可达72dB；
自动增益控制范围可达20dB。
不同厂家的型号有所不同，管脚排列也有所不同，但内部电路和功能完全相同。
具体的型号有：
D7642、TA7642、CTC7642、UTC7642、YS7642、BS414、MK-484、2N414、ZN414、YS414、LMF-501
等等。
典型应用电路：

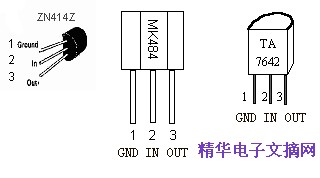

管脚图：

低放功放与电源电路
这部分电路可以根据个人情况来选取。
比如低放功放既可以选用分立器件的也可以选用IC的。

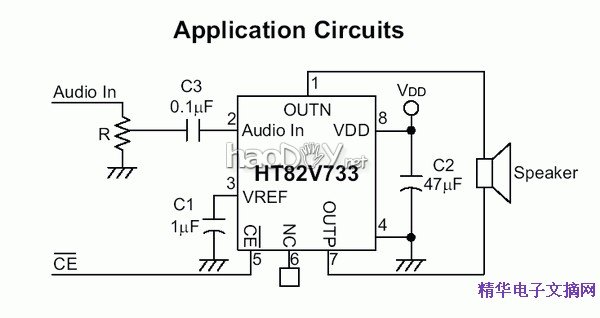

IC功放常用的有TDA2822（M）、LM386等。另外还有一种IC，HT82V733，但不常用。

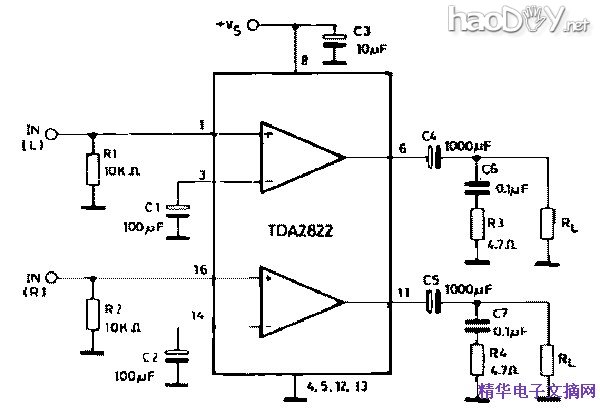

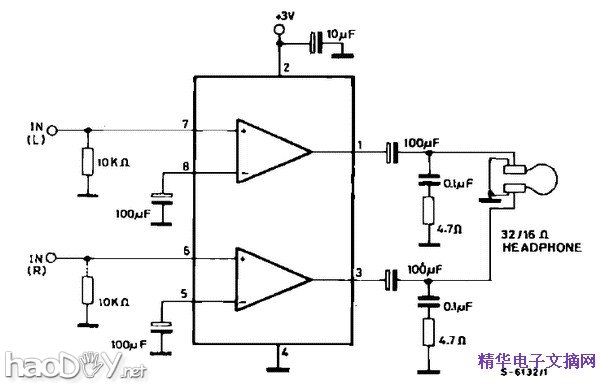

TDA2822
