彩色水笔用完了,用其包装塑料盒做了一台5管收音机。 面板用彩色及时贴装饰。面板上的铝质扬声器罩用的是成品半导体收音机用的处理品;调谐旋钮上标注的是旋转角度。左下方小旋钮为音量控制兼电源开关;右下方小旋钮为再生控制电位器。中下方是发光管电源指
彩色水笔用完了,用其包装塑料盒做了一台5管收音机。

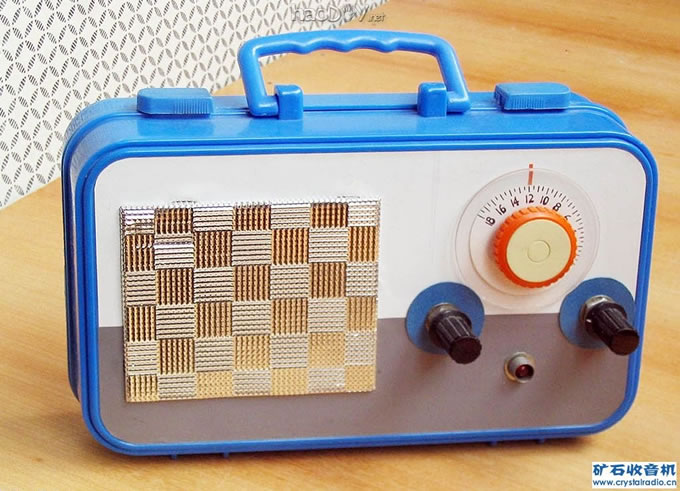

面板用彩色及时贴装饰。面板上的铝质扬声器罩用的是成品半导体收音机用的处理品;调谐旋钮上标注的是旋转角度。左下方小旋钮为音量控制兼电源开关;右下方小旋钮为再生控制电位器。中下方是发光管电源指示灯。为了增加面板强度,紧贴其内侧加了一块约3毫米厚、上过清漆的胶合板,机内元件也固定其上。

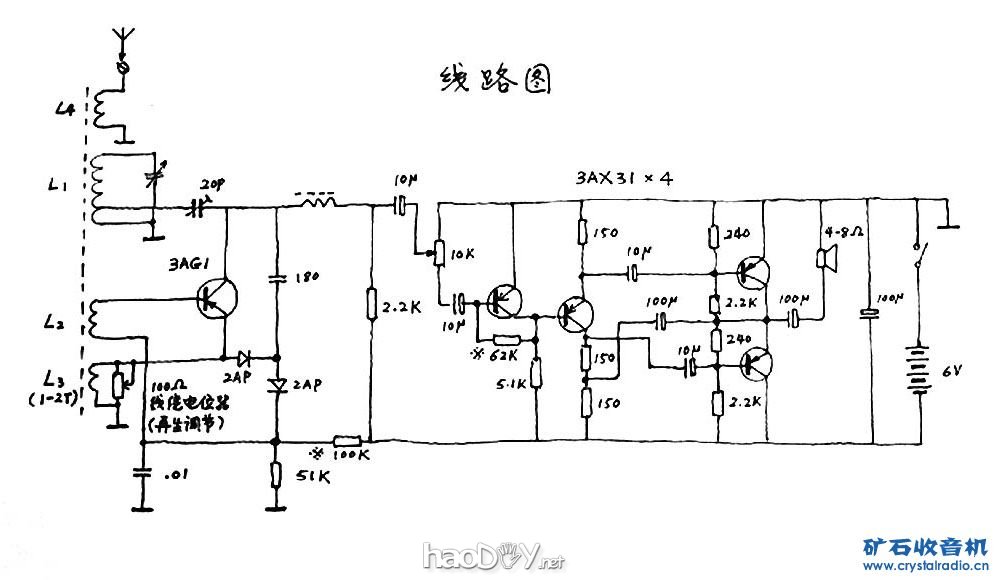

电路采用高放再生来复式。低放、功放部分采用无变压器交连的乙类单端输出电路。电源电压为6V.
本机再生电路及其调节方式比较特别,采用电容、电感复合回授方式。电容回授为固定式;电感回授为可调式。电感的调节办法,是在回授线圈两端并联一只100欧姆的线绕电位器。这一突发奇想的再生调节方法效果极佳,不但再生调节平稳,而且能有效展宽再生的灵敏点。
由于本机采用了复合再生回授、且再生可调,并采用无输入、输出变压器的低、功放电路;再加上使用200毫米的长磁性天线和100毫米口径的扬声器,故无论其灵敏度、选择性和音质都相当不错。本人曾于夏季下午5时左右携机到北京一公园试听,可以清楚地收听到近17个左右强弱不等的本地及外地电台广播。

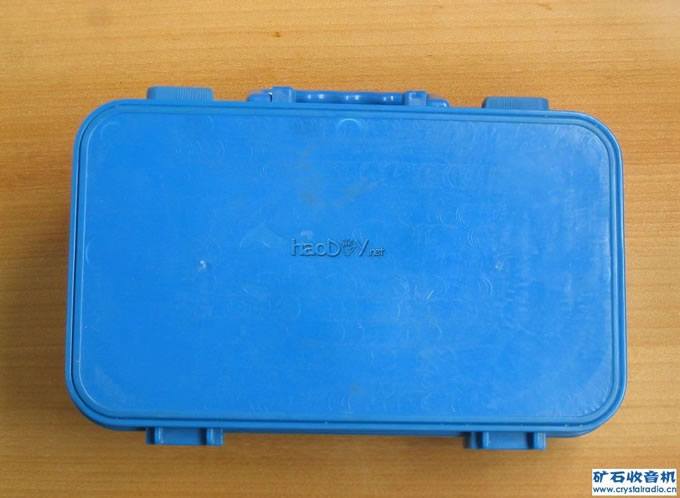

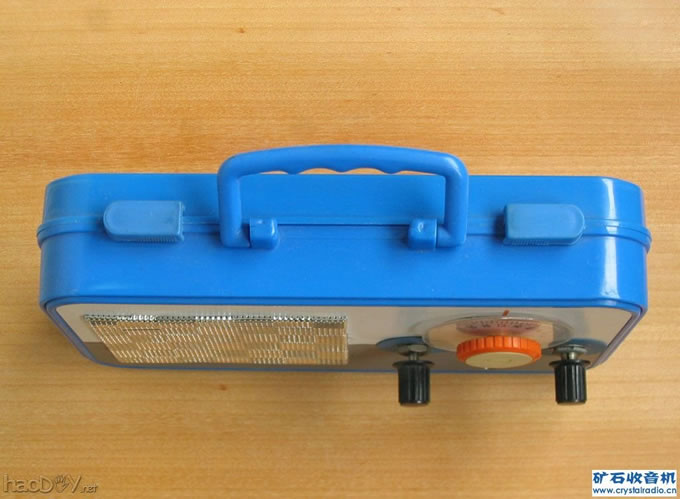

请看所附照片
