最近每天晚上花两三个钟头，奋斗了两个星期，终于要日思夜想的数调收音机完成得差不多了，完成度99％，发个帖庆祝一下。

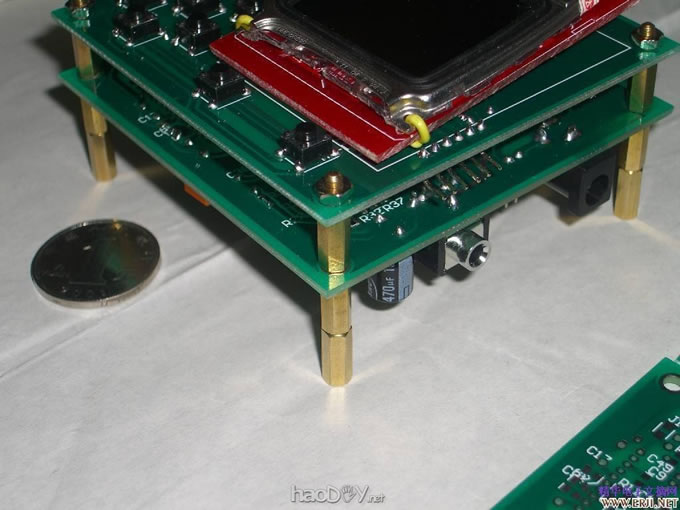

先上图再介绍，俯瞰工作照：

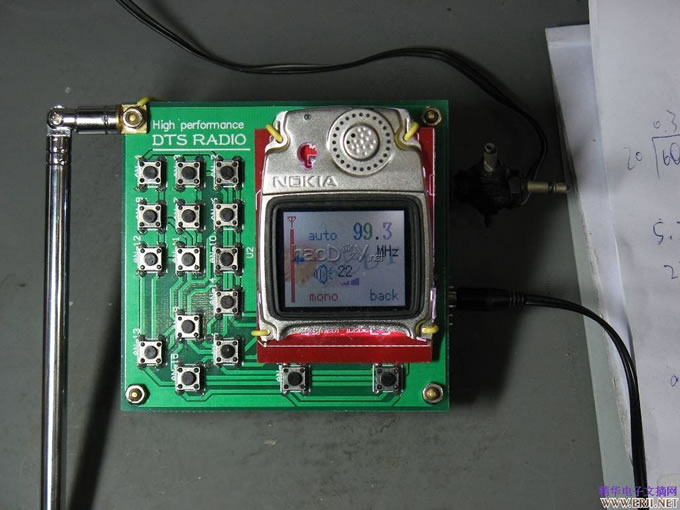

全局图：

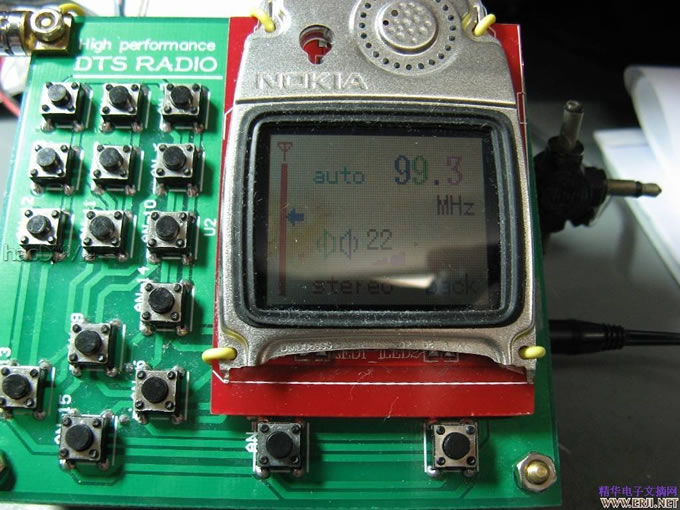

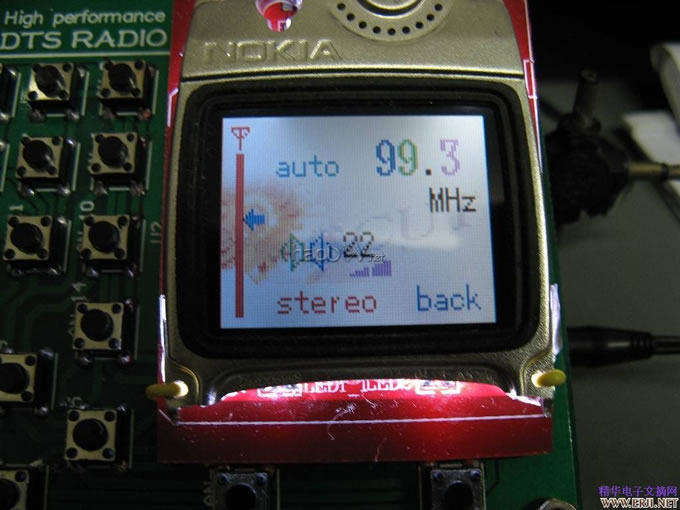

人机接口：

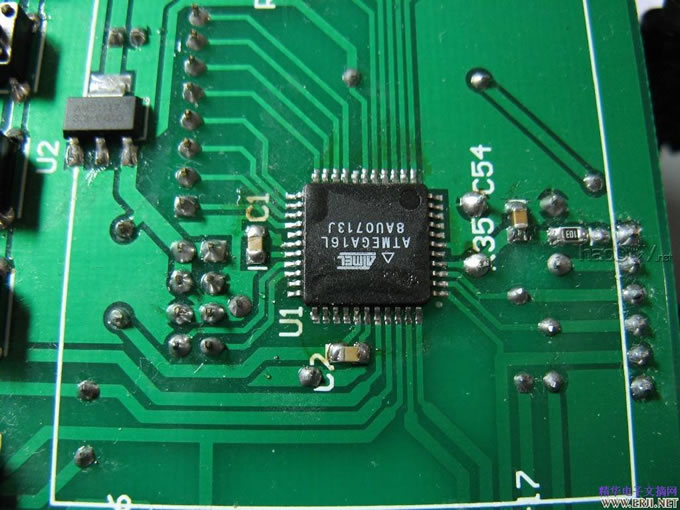

单片机：

方案介绍：
采用了多次调试，认为比较稳定可靠的组合：
高频头 TA7358，中放解调 TA8132，锁相环 LM7000，音量控制用MAXIM的数字电位器 DS1802，线路输出用 NE5532。  控制部分选择了比较常用的AVR单片机Atmega16，片内带E2PROM。

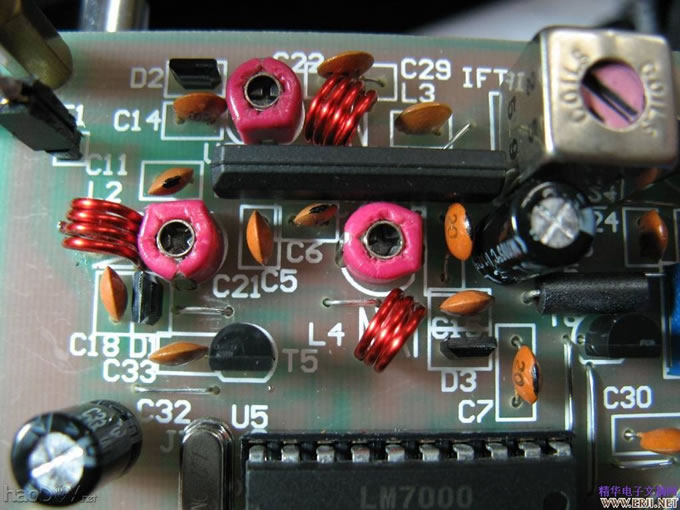

高放部分：

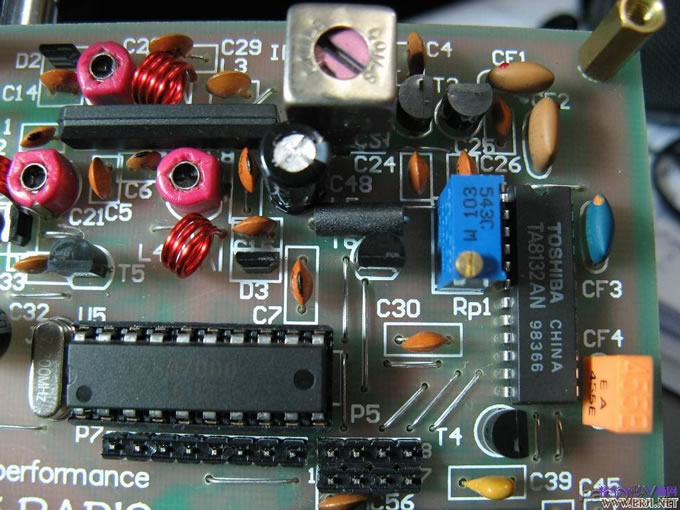

中放解调：

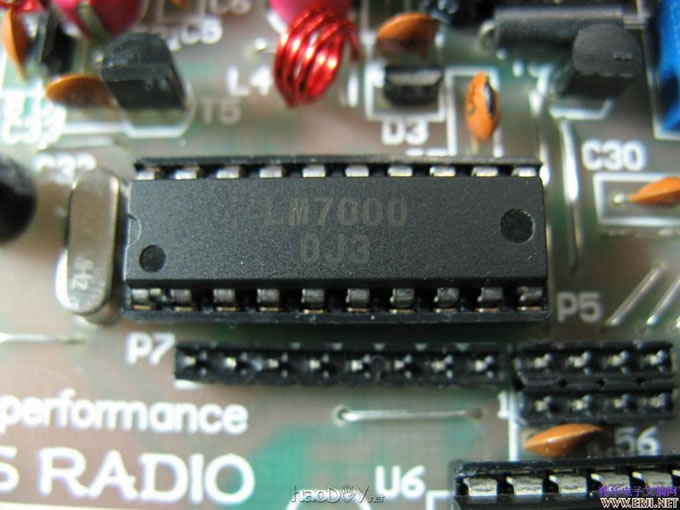

锁相环：

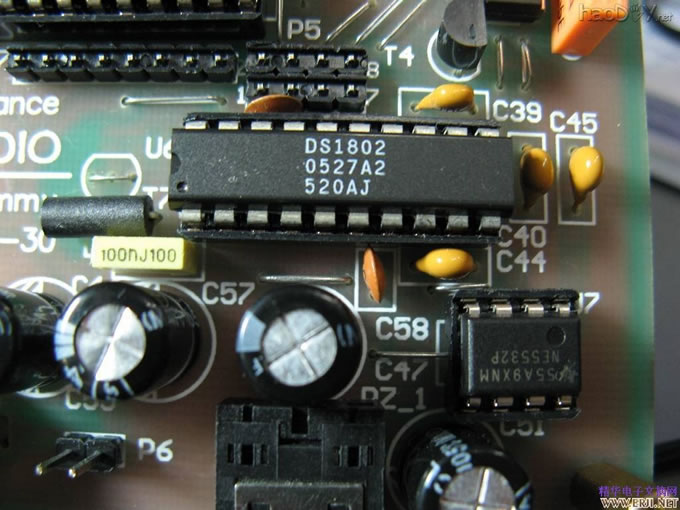

数字电位：

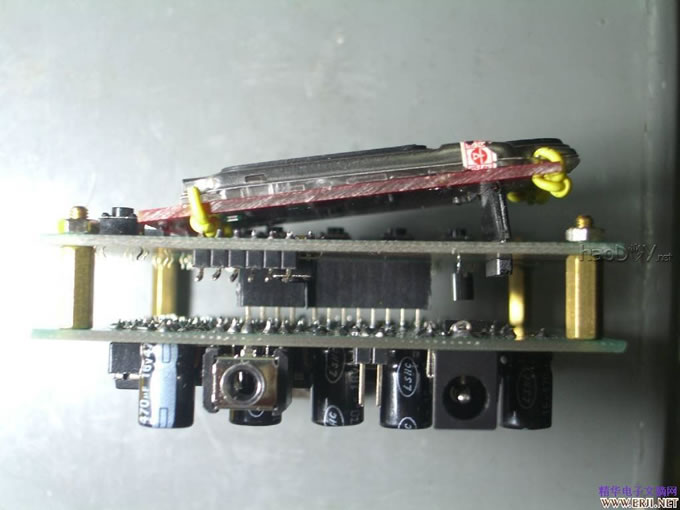

这个机器分为两块板，一方面可以方便调试；另一方面是可以减少占地面积。


上面是控制板，带有单片机，键盘和液晶显示器；

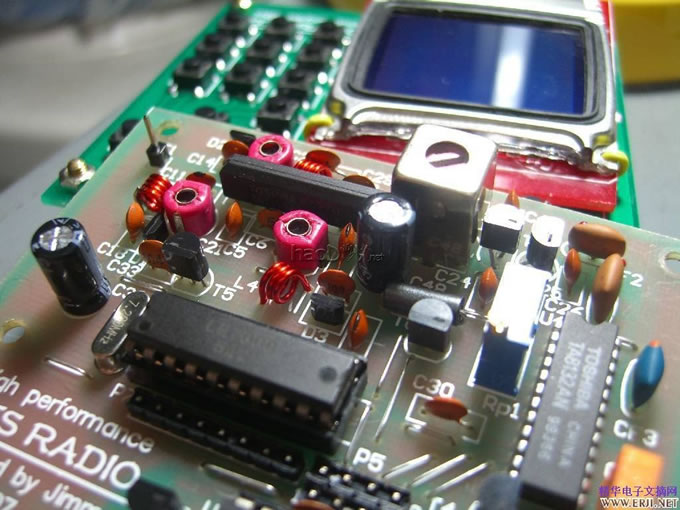

下面是收音机板，高频和模拟部分全部包含。


焊接花了一两天时间，板子背面放些贴片元件，正面放直插，尽量减少走线长度。
然后调程序，通过SPI口写写PLL芯片，写写数字电位，摸清楚时序以后把程序封装成函数，通过参数传递控制。基本上就可以调试了，工作还算比较轻松。

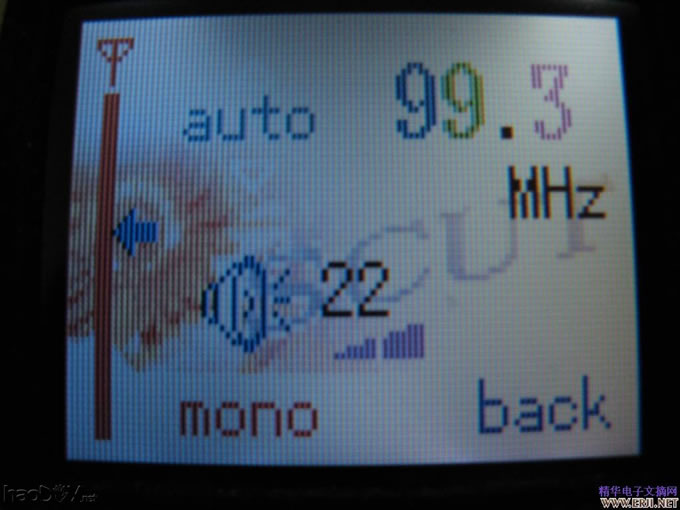

控制都通过以后，就用单片机剩下的资源来搞UI，驱动起诺基亚的3510I液晶。刚开始发现背光还真不好弄，本来好好的4096色，被暗淡的背光都糟蹋了，于是环了一块最便宜的国产仿照产品，发现背光利用率反而高了很多，嘻嘻，就凑合着用了。


先设法显示个基本界面，然后尝试加入背景图片，发现有背景图片，但是没有镂空的显示不和谐，于是摸了两晚，降低了点执行效率，总算搞出来了，OK。

最后再写主函数，完善一下界面设计，DONE！还有定时关背光的功能，现在流行节能啊。

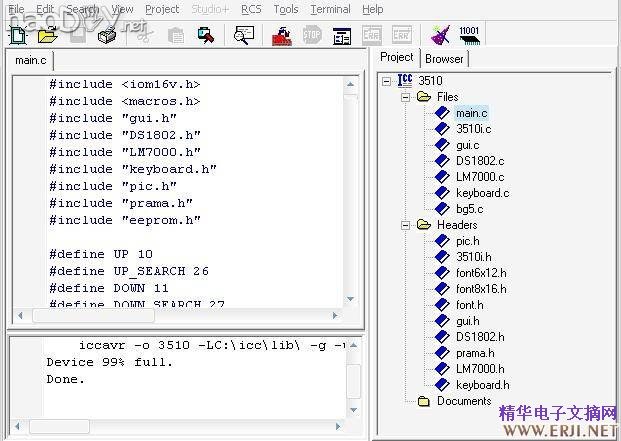

程序基本把程序存储区用完，主要是一张跟bmp无异的背景图，UI还真不是省油的灯呀。

背景是有点简洁，我觉得还算挺和谐的，比花花绿绿的风景画和mm照河蟹多了。

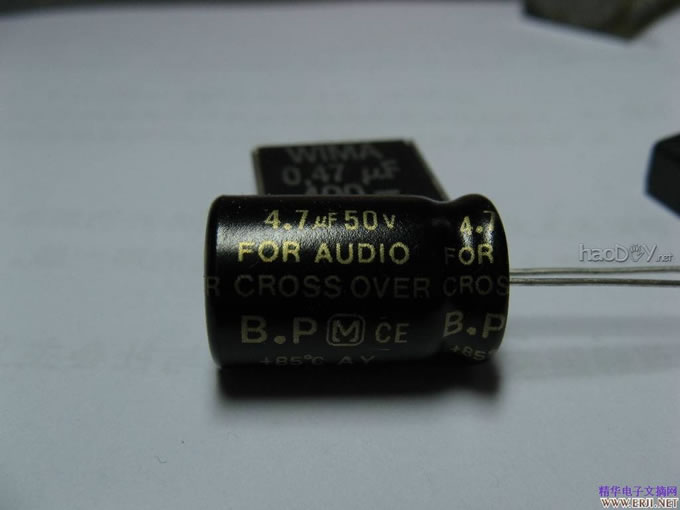

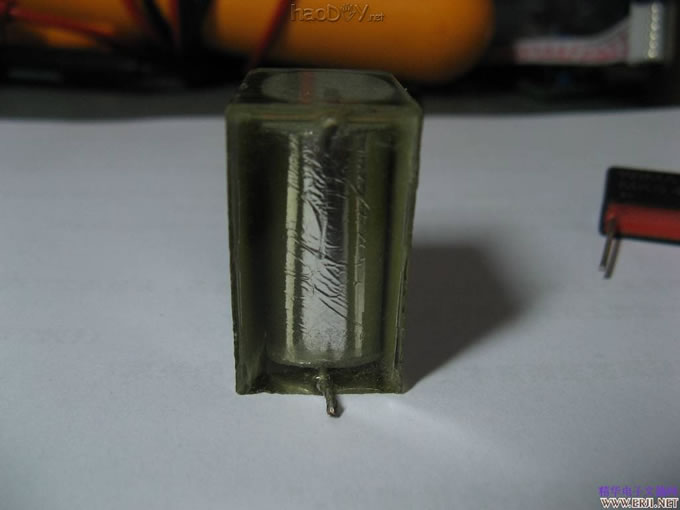

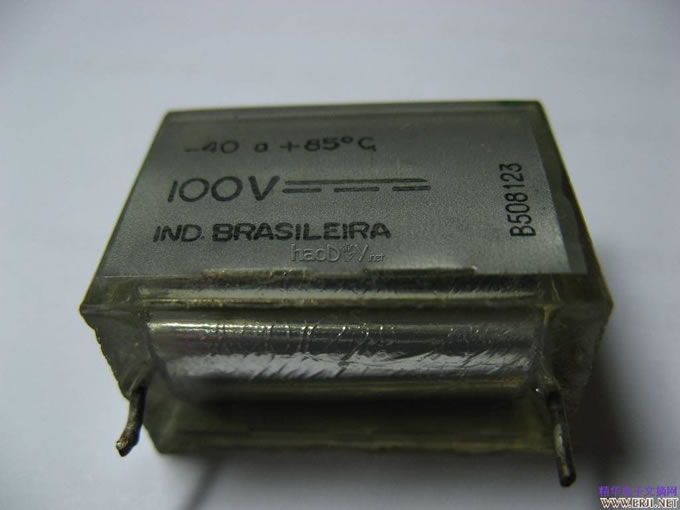

最后上几张补充照，难得摸到个相机，一起上了，跟收音机无关。







＝＝完＝＝

嗯嗯，很好，很河蟹。

最后补充性能和听感。

机内的自动搜台功能完成得尚可，定位准确，不过有时会遇到一些噪声严重的频点。

性能超过我手上的垃圾收音机，虽然垃圾，但是自认灵敏度在拉杆一族中还算中上。

测试过波形，100Hz到15K正弦波无可辨的失真，无削波失真，波形对称性极佳。最大输出幅度约2Vpp，音量足够了，线性调节的数字电位一般只调至40％处。

工作电流：背光时150mA，自动关灯后整机约70mA。

听感：低频过瘾，中频稳，高频清晰不会太刺。
