双核DIY“中夏牌”收音机制作

时间:2015-06-14 19:30来源:www.crystalradio.cn 作者:hujingdi 点击:

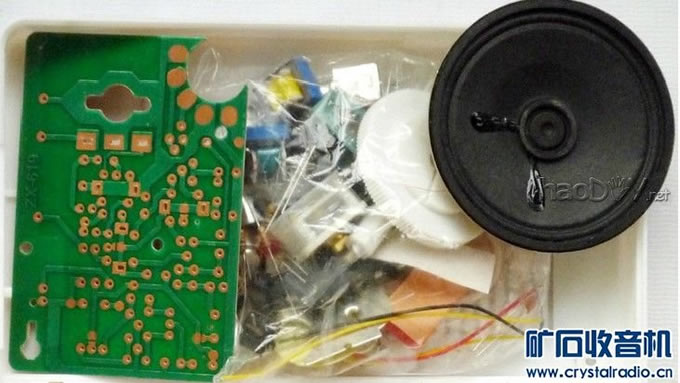

1、一核(DIY买8管AM收音机套件) 选上中夏ZX-921这款,一是因为用一号电池耐用(安装成功后,两节电池用了近两年) 二是喇叭大,有出好声音的基础(我安装时喇叭已经换为比套件更好质量同阻抗同尺寸喇叭) 三是机壳有空间来DIY增加FM(我在成都,现城隍庙还
1、一核(DIY买8管AM收音机套件)
双核DIY“中夏牌”收音机制作
双核DIY“中夏牌”收音机制作

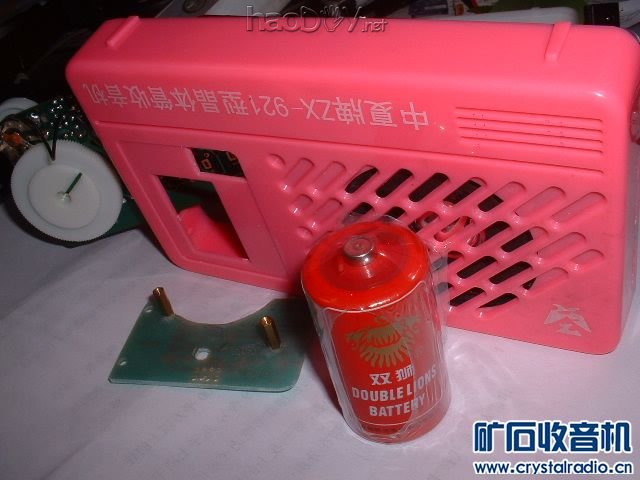

选上“中夏ZX-921”这款,一是因为用一号电池耐用(安装成功后,两节电池用了近两年)
双核DIY“中夏牌”收音机制作
二是喇叭大,有出好声音的基础(我安装时喇叭已经换为比套件更好质量同阻抗同尺寸喇叭)
双核DIY“中夏牌”收音机制作
三是机壳有空间来DIY增加FM(我在成都,现城隍庙还有此套件,记得11元一套)
双核DIY“中夏牌”收音机制作

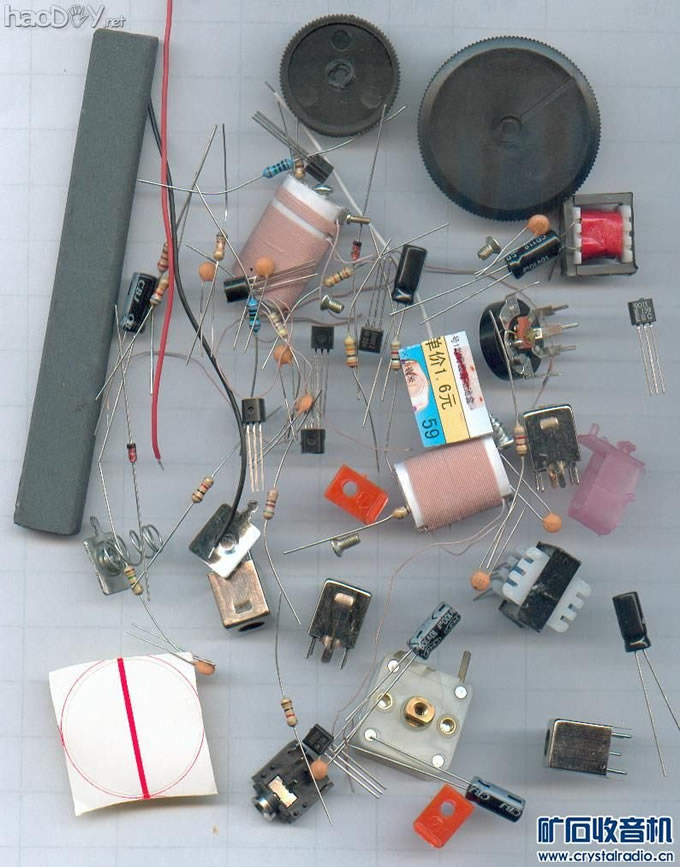

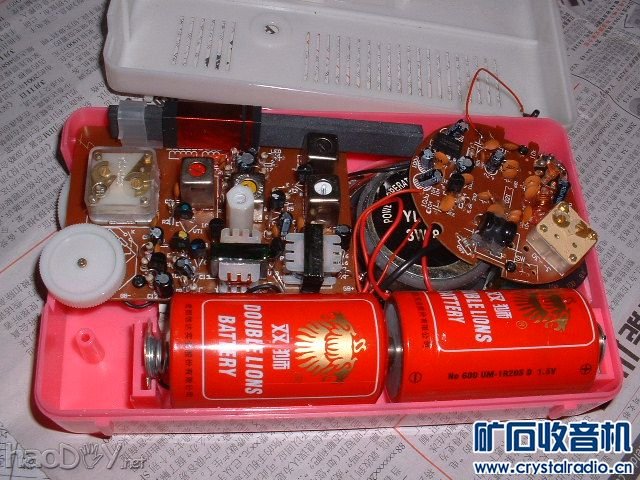

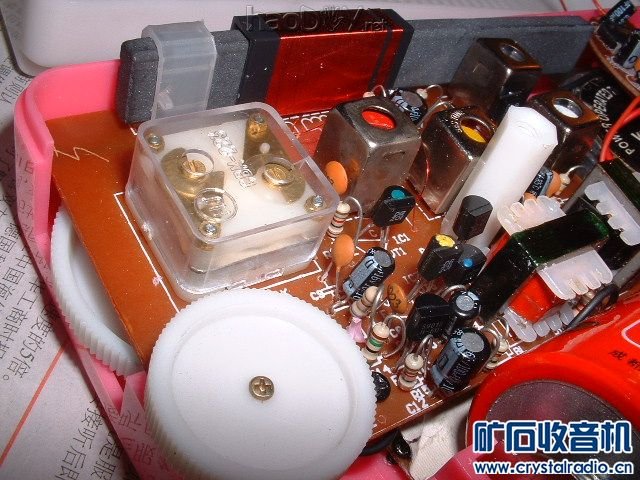

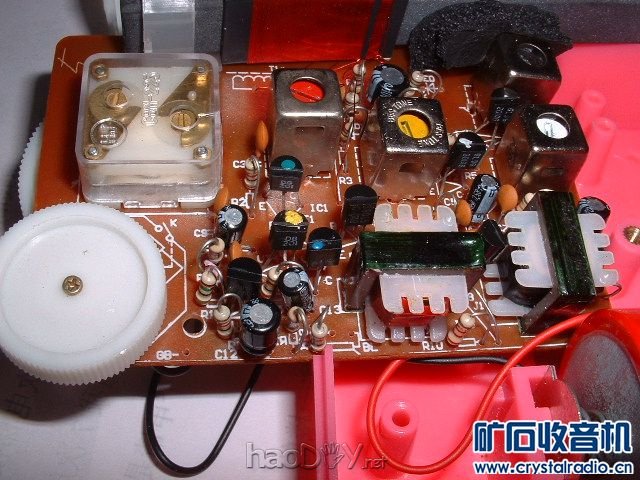

安装前先用万用表测量挑选所有元件,发现有问题零件预先换掉,以此增加安装成功率,焊完成,稍加统调,一次成功!
双核DIY“中夏牌”收音机制作
双核DIY“中夏牌”收音机制作

2、 二核(废物利用)

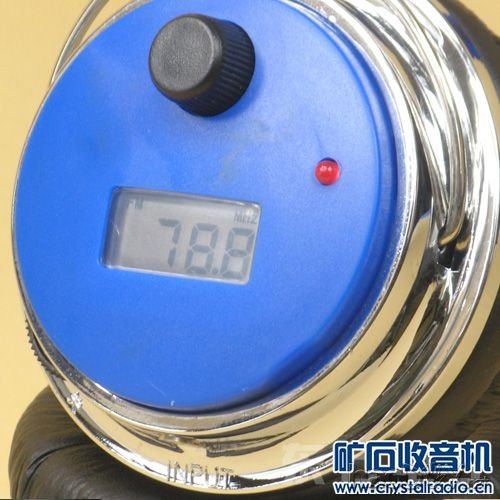

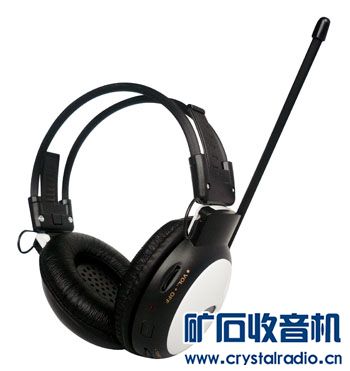

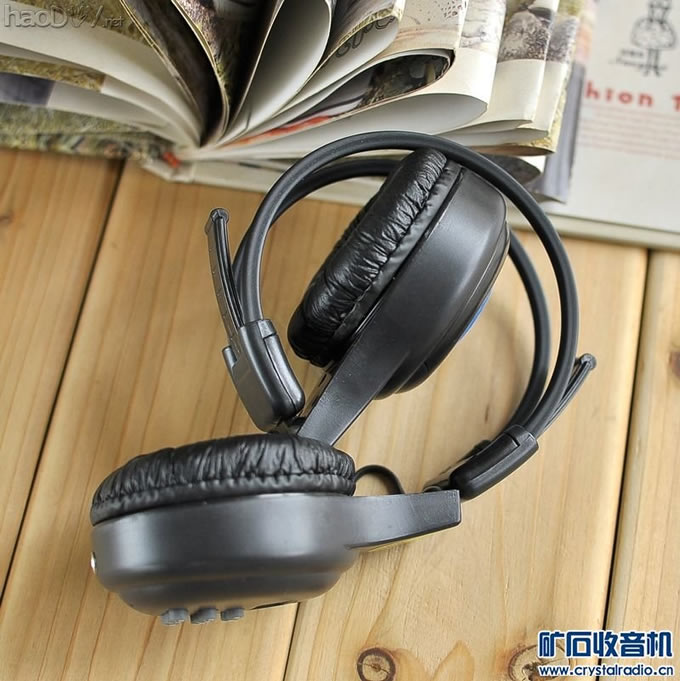

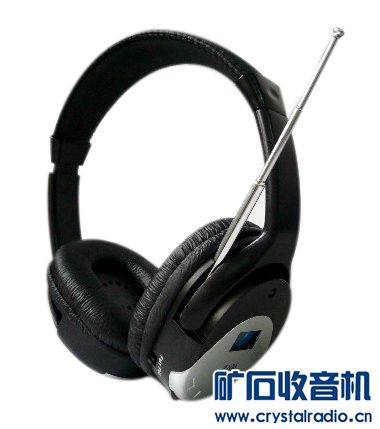

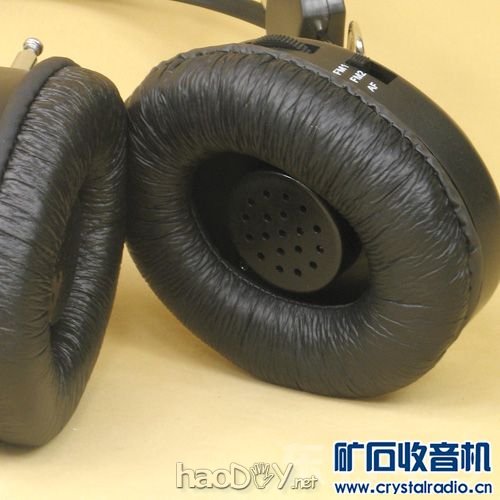

拆大学生英语考试的调频数显耳机,有SONY大规模集成CXA1191或
者飞利浦TDA7210大规模集成加TDA2822,调频灵敏度都不错!
双核DIY“中夏牌”收音机制作 双核DIY“中夏牌”收音机制作
双核DIY“中夏牌”收音机制作
双核DIY“中夏牌”收音机制作
双核DIY“中夏牌”收音机制作
学生毕业时地摊上花卖5块钱就可以到手,有些同学直接丢进垃圾箱

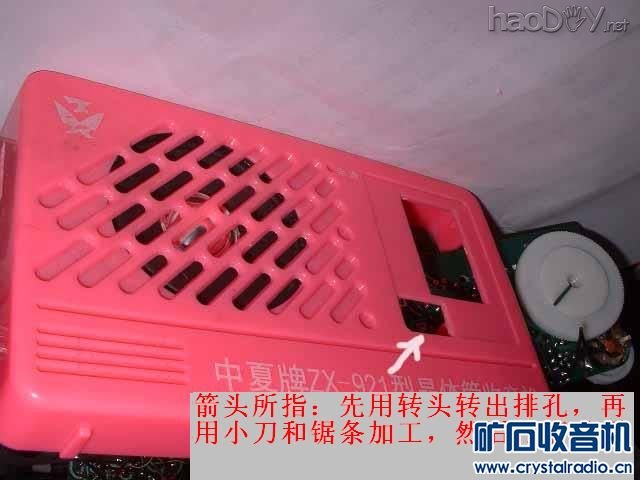

1、在“中夏收音机”显示窗左下开口,大小尺寸要与数显相当(如箭头所指:先用转头转出排孔,再用小刀和锯条加工,然后打磨成型)
双核DIY“中夏牌”收音机制作

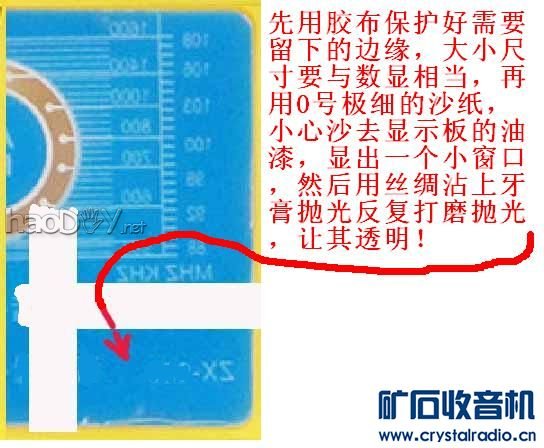

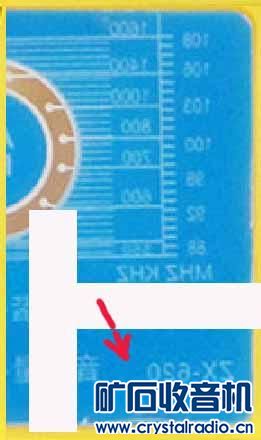

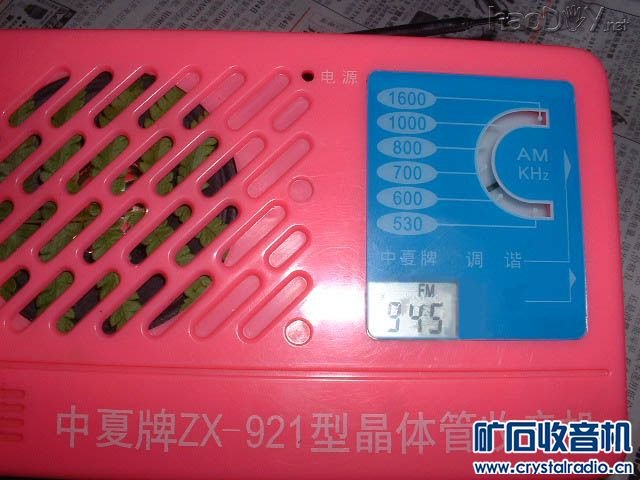

2、打磨加装数显窗口(先用胶布保护好需要留下的边缘,大小尺寸要与数显相当,再用0号极细的沙纸,小心沙去显示板的油漆,显出一个小窗口,然后用丝绸沾上牙膏抛光反复打磨抛光,让其透明!)最后效果如图
双核DIY“中夏牌”收音机制作
双核DIY“中夏牌”收音机制作
双核DIY“中夏牌”收音机制作

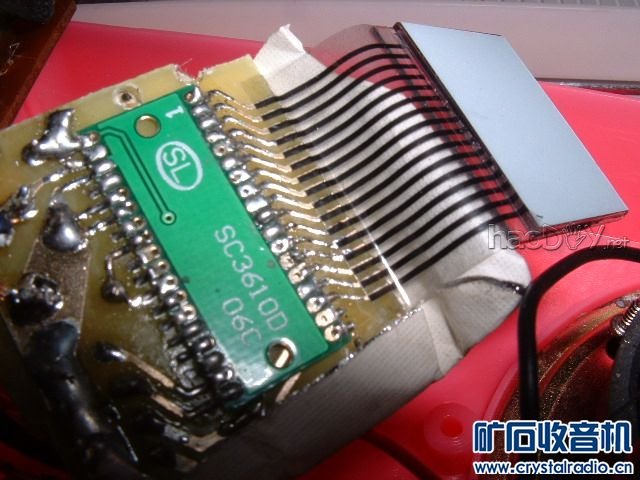

3、加长数显那3条连线,并用热融胶固定SC3610D数显组件于此
双核DIY“中夏牌”收音机制作
