维修笔记 兼机器评论 :牡丹2241型全波段晶体管台式收音机

时间:2013-03-02 11:17来源:bbs.leowood.net 作者:tsunjohn 点击:
放假之际,整顿了一下手头记载的数据文字资料,构成如下文字,同坛友们交换。 一年之前受冤家之托,修缮一台他收藏的国产名机牡丹2241型全波段半导体收音机。最近终于忙里偷闲,应用数日时间,修缮好了这台机器并送交冤家。对牡丹2241型台式收音机早就有所耳
放假之际,整顿了一下手头记载的数据文字资料,构成如下文字,同坛友们交换。

    一年之前受冤家之托,修缮一台他收藏的国产名机——牡丹2241型全波段半导体收音机。最近终于忙里偷闲,应用数日时间,修缮好了这台机器并送交冤家。对牡丹2241型台式收音机早就有所耳闻,可以亲身修缮它,并无时机从各个方面对该机停止摸索,从而对这样一部低劣的国产收音机有了很深入的了解和较片面的意识。我从牡丹2241型台式收音机中看到了国产收音机低劣的质量,其优秀的功用、简约的内部传动及结构设计、近乎片面的适用性能、厚实奢华的外观外型,令接触过它的人无不为现在民族工业在收音机翻新、研制、消费上的开展而感到自豪与骄傲,它是老一辈收音机研发设计人员智慧的结晶,是国产收音机历经数代演化开展一个时代的精品写照;今天这台收音机更是咱们这些生动在各行各业、收音机的消费者或收音机喜好者们学习、钻研、讨论、收藏的模范。应用这次难得的时机,就整个修缮的进程,对机器各部分作具体拍照、笔记培修进程、记载测试数据,连同在拆解、调试进程中对这台国产一级广播接纳机的摸索一并整顿,构成如下文字同大家交换。

一、牡丹2241收音机简介
    《无线电》杂志1978年第2期至第6期,延续刊载了北京无线电厂2241设计小组宣布的“牡丹2241型全波段半导体收音机”文章,从牡丹2241型收音机的利用方法、结构特点到主要功用目的等等作了及其详尽的引见。这是该机间接消费厂家、更确切的说是研发设计人员地下宣布的技术资料,从中可能片面的了解该机的电路设计思绪、功用参数的设计选取打算、调试检测数据资料、零件元器件及构件材料的选用、直至电路图等等,很是宝贵。试想咱们见到的泛滥各式各样的收音机,能有几台会失去间接消费厂方设计人员技术资料的!三十几年前还是有一些的,如宣布在《无线电与电视》特辑《晶体管收音机》一书中的:“红灯783特级立体声组合机的总体设计”、“红灯784晶体管台式收音机的总体设计”等等来自设计一线的技术文章。现今,买到一部自己中意的收音机还不算难,到是作为收音机喜好者或曰无线电喜好者,想要同时失去收音机的技术资料,哪怕是一张电路原理图,却是相当的难。非要这些技术资料吗?不是的,没有它咱们照样爱自己中意的收音机,但有了它,我会从中读懂这收音机的内涵,反而会由此更爱这收音机,这是由里而外的爱。
    以下摘录“牡丹2241型全波段半导体收音机”文章中对这收音机的引见:
    “这是北京无线电厂消费的全波段一级台式收音机。全机利用22只半导体三极管和10只二极管;有12个波段,能接纳全副调幅广播波段和一个调频广播波段。调幅波段包含长波、中波和九个短波波段,各短波波段的频率范畴是连贯的。其中短波2~9八各波段有展宽安装,能将各波段中包含的标准米段停止裁减。
    本机调幅中放驳回陶瓷滤波器,并有带宽管制安装。低频部分有音调抉择安装,在手调档时,高、低音管制钮能延续调理,以顺应利用者的不同需求。低频输出级驳回了无变压器电路。电源可由12节1号干电池供给,也可利用专为此机设计的牡丹ZL-1型整流器,将交换市电整流后供给。
    本机还装有调谐批示表、时区表及耳机、拾音、录音、外接扬声器的插孔和外接电源等接线柱,以满足不同的需求。
主要功用目的
1.频率范畴:
     长波  150~400千赫;
     中波  535~1605千赫;
     短波1  1.6~5.0兆赫;
     短波2  5.0~7.1兆赫,展宽5.93~6.23兆赫(49米段);
     短波3  6.1~8.2兆赫,展宽7.07~7.35兆赫(41米段);
     短波4  8.2~11兆赫,展宽9.45~9.80兆赫(31米段);
     短波5  10.1~13.5兆赫,展宽11.653~12.05兆赫(25米段);
     短波6  13~17.4兆赫,展宽15.05~15.55兆赫(19米段);
     短波7  15.2~20.1兆赫,展宽17.55~18.05兆赫(16米段);
     短波8  18.2~24.2兆赫,展宽21.25~22.05兆赫(13米段);
     短波9  21.5~30兆赫,展宽25.45~26.75兆赫(11米段);
     调频波  88~108兆赫
2.中频频率:调幅465千赫;调频10.7兆赫。
3.输出功率:不失真功率不小于4瓦;最大功率不小于5瓦。
4.电源电压:直流18伏。
5.电源消耗:在无信号输入时不大于50毫安;在最大输出时不大于350毫安。”
(摘录完结)

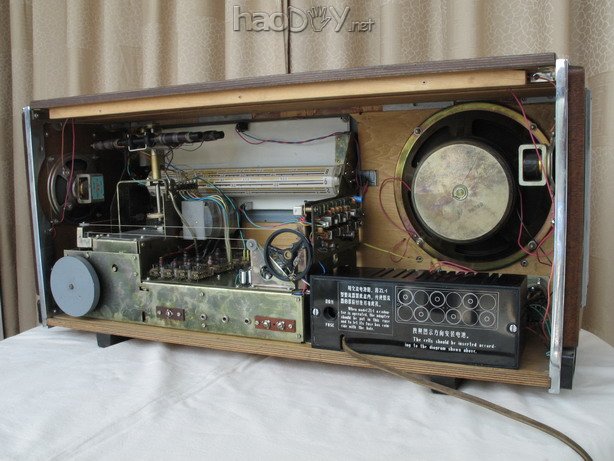

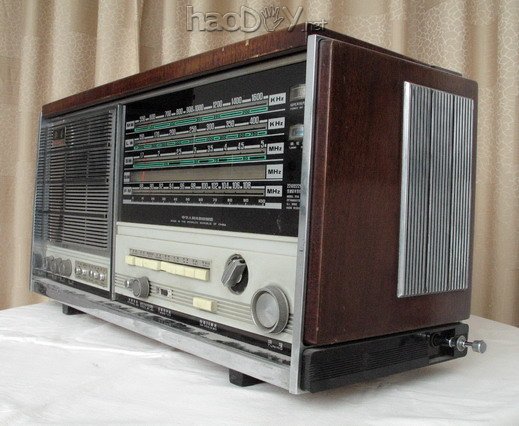

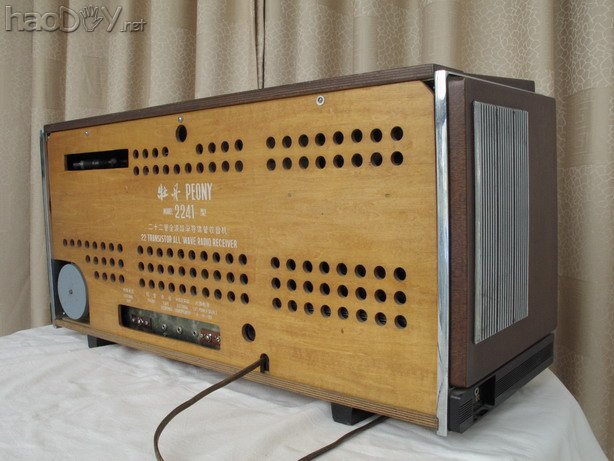

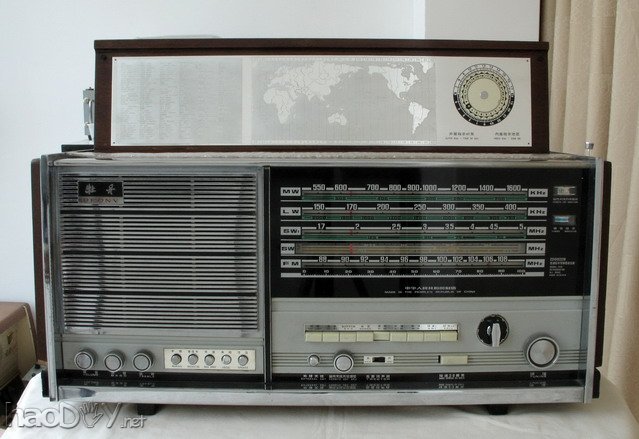

机器外观见图001、002、003、004。
维修笔记 兼机器评论 :牡丹2241型全波段晶体管台式收音机
图001
维修笔记 兼机器评论 :牡丹2241型全波段晶体管台式收音机
图002
维修笔记 兼机器评论 :牡丹2241型全波段晶体管台式收音机
图003
维修笔记 兼机器评论 :牡丹2241型全波段晶体管台式收音机
图004
这台收音机全副电路分五块印刷线路板,其对应电路图的标号、线路板设计称号、涵盖电路性能区分是:
2241-1   调频变频板:FM高放、振荡、混频、AFC。
2241-2   调频中频板:中频缩小、鉴频器、FM中、高频电路供电。
2241-3   调幅高频基板:AM高放、振荡、混频。
2241-4   调幅高频开关板:AM中频缩小、AGC、检波,(长、中、短1波段)高频各调谐回路,全副波段开关及性能开关。
2241-5   低频板:音频前置缩小、音调管制、音频功率缩小、前级稳压供电。
全机以应用弦线传动的调谐机构共有四套:FM调谐系统;AM调谐系统;磁棒天线调谐系统,磁棒天线旋转方位显示系统。

二、对这台收音机停止检修的进程
    为了修缮这台收音机,我前前后后读了很多遍“牡丹2241型全波段半导体收音机”文章,力图有针对性的修缮,少走弯路。先接通电源,开启机器,将发现的效果及缺点现象逐个记下。然后断开电源,拆解机器,并展开如下修复:

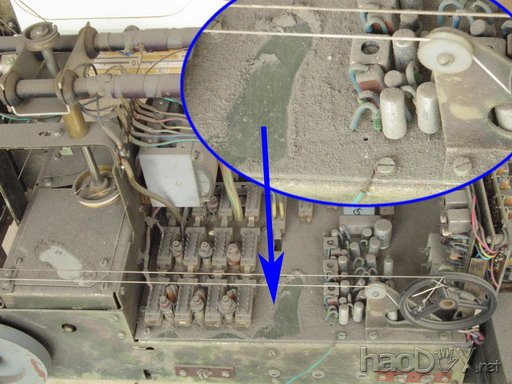

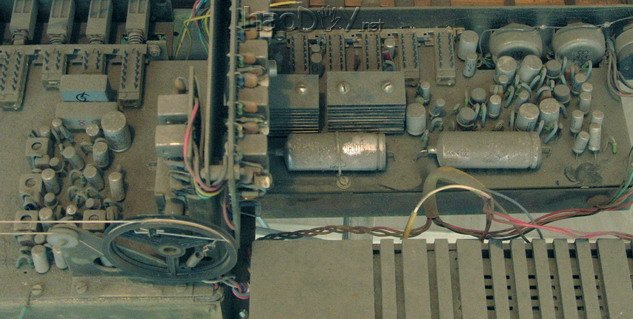

1.除尘。卸下久置未用的机器后背板,机箱内满目尘埃,用手抹一下机芯调幅高频开关板,厚厚的浮土下原貌浮现(参见图005、006)。
维修笔记 兼机器评论 :牡丹2241型全波段晶体管台式收音机
图005
维修笔记 兼机器评论 :牡丹2241型全波段晶体管台式收音机
图006

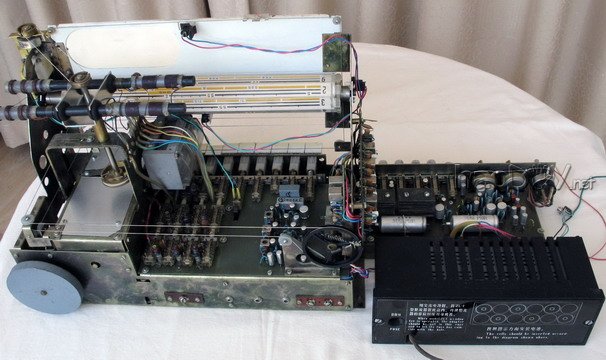

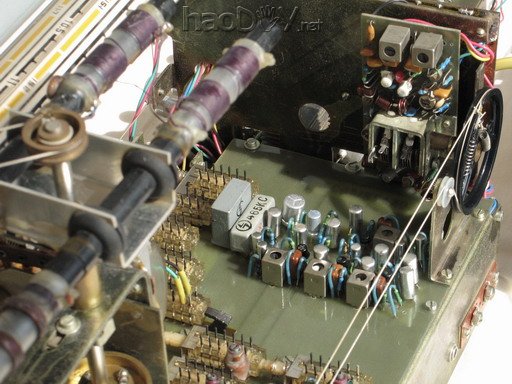

浮土比油泥污垢好祛除,思考四解决的简便,将机芯取出移至室外,边用毛刷扫,边用皮老虎劲吹扬尘,之后辅之以工业酒精棉擦拭,费时一天,始现原貌,参见图007、008。
维修笔记 兼机器评论 :牡丹2241型全波段晶体管台式收音机
图007
维修笔记 兼机器评论 :牡丹2241型全波段晶体管台式收音机
图008
2.各波段琴键开关接触不良。早先消费的琴键开关,沿开关体推杆的两端不是密闭的。将机芯沿开关推杆方向立放,用玻璃注射器安上细针头,将汽油自每组开关推杆的两端强力注入,反复按动琴键开关各键,靠汽油荡涤并带出尘土,之后搁置到汽油充分挥发,再用公用电子器件清洁剂喷入开关体,反复按动琴键开关各键。拭去流出的残留清洁液,搁置必定时间待清洁液流过的痕迹干掉,这一点对高电压的电子管机器尤为重要。再利用开关已没有了宜人的“咔、咔”声,接触良好。用这种方法屡试不爽。

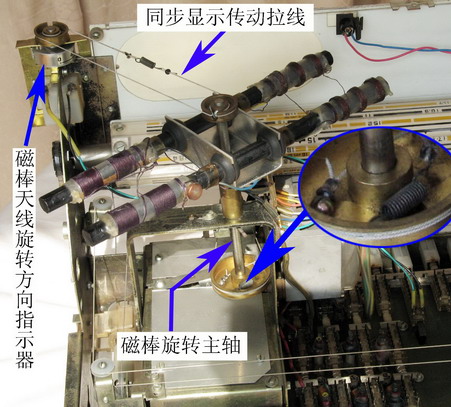

3.磁棒旋转折构运行不良。现象是:转动面板上的磁棒天线方向调谐旋扭,机器右侧上方磁棒天线0~180度的方向批示随动滞后,即出现了调谐空程。反省为中、长波磁棒旋转调谐弦线年久缩短,调整拉线盘上的弹簧,截去两圈,见图009箭头所指,必定程度上复原弦线的张紧力,使得天线方向调谐旋钮的转动与磁棒天线方向刻度显示同步。
维修笔记 兼机器评论 :牡丹2241型全波段晶体管台式收音机
图009

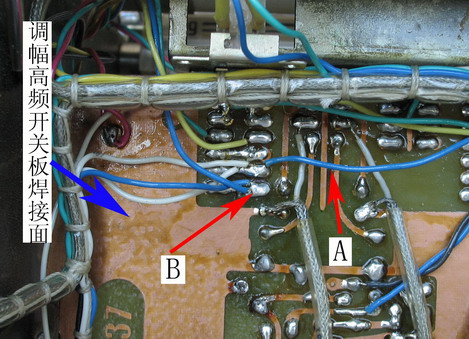

4.调频波段照明灯不亮。与卡簧支架组装一体的灯座折断分别,先改换坏了的小灯泡,将与金属支架分别(断裂)的塑料灯座,间接用热缩管固定在FM频率度盘的中间原装置位,开机抉择FM波段,推入面板最左侧“度盘照明”键,此灯还是不亮。对照电路图分析,发现效果:这机器在我之前已被修缮过,见调幅高频开关板背面度盘照明开关焊点处的图010,A箭头所指蓝色线焊错了位置,应该焊接于下面的焊盘(B箭头所指的)位置。再看看这机器批示灯:三个一样结构的批示灯,灯座
维修笔记 兼机器评论 :牡丹2241型全波段晶体管台式收音机
图010

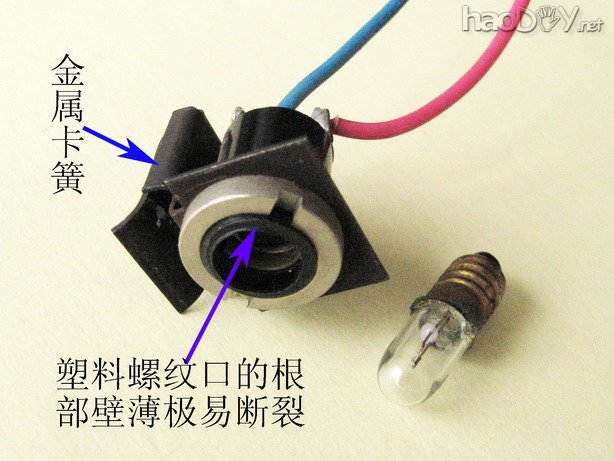

材质塑料,金属的装置卡簧靠金属螺圈旋固在塑料灯座前端的螺纹上,全体小巧精制,目前市场上很难见到,但塑料灯座同金属卡簧接触的部位极易断裂,参见图011。
维修笔记 兼机器评论 :牡丹2241型全波段晶体管台式收音机
图011
5.调频波段调谐指针只能在度盘一侧往返移动。细心观察发现:调谐轴上调频绕线槽中(这个线槽参见图031),弦线于调谐时发作“爬坡”,因为调谐弦线绷得很紧,为彻底处置这一效果,只好调谐弦线撤除重绕。该机FM调谐机构所用的弦线,只在与可变电容旋转轴固定的拉线盘上用了一只拉簧,弦线的另一端在拉线盘上间接打结固定的,剪断此端,添加一个拉簧,这样靠拉簧的缩短长度,正好可能照旧用原弦线而不换新线,尽量放弃了机器的原汁原貌,而添加这枚拉簧还是有相当好处的,请见下面第三部分中的叙说。
6.短波2~9波段转鼓接触不良,不能反常任务,接触压簧位移,转换波段时噪声逆耳。一是短暂不用使转鼓触点氧化,二是与转鼓触点相接触的弹性铜片组发作位移(参见图012),形成弹性铜片仅仅是边缘与转鼓触点接触,见012图中局部缩小的图像,使得弹性铜片的接触力无余,接触电阻变大。从新装置并校对这个弹性铜片安装板;另外,用塑料橡皮擦除转鼓上各触点氧化层,透出金灿灿的镀金触点,图012中可看出触点解决后的情景。 (责任编辑:admin)
